Подвал сегодня выполняет множество функций и является важной деталью любого жилого помещения. Он может выступать не только как постройка для хранения провизии или вещей сезонного использования, но и быть полноценной жилой территорией. Правильное обустройство подвального помещения поможет организовать надежное место для хранения продуктов, выполнить функцию винного погреба, спортивного зала или котельной.

Особенности

То, что принято называть подвалом, имеет много вариаций и отдельных названий.

Есть много типов подвальных помещений, отличающихся по функциональности и особенностям расположения, а именно:

• подвальный этаж. Основание расположено ниже уровня нулевой отметки. Комфортная температура достигается естественным способом или при помощи различных отопительных устройств;
• подполье – это территория под постройкой между почвой и основанием первого этажа;
• техническое подполье. В нем располагаются инженерные коммуникации: электрокабеля, водоснабжение, канализационная система. В техническом подполье также могут размещаться котлы и насосы;

• подполье с вентиляцией. В зданиях, построенных на территориях с очень низкой температурой, нужно постоянно проветривать помещение между почвой и самой постройкой. Такое подполье размещается под цокольным или техническим перекрытием;

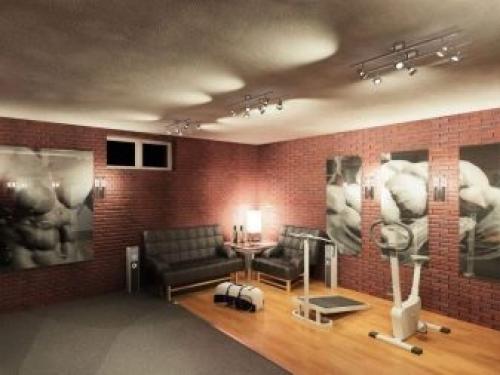

• цокольный этаж размещается ниже показателя нулевой отметки. Зачастую используется в качестве мастерской, сауны, гаража или котельной;

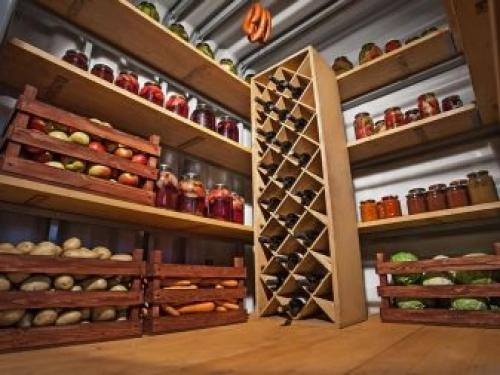

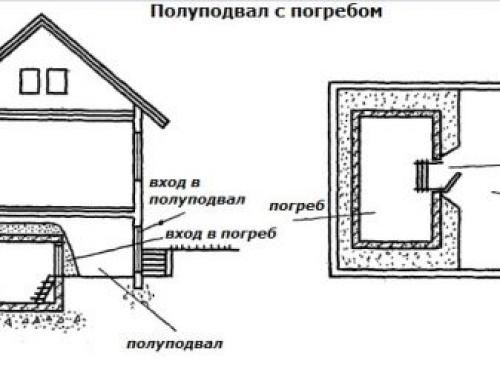

• погреб зачастую используется для хранения продуктов питания. Он может размещаться как под жилым помещением, так и отдельно на участке.

В этой статье под термином «подвал» будет подразумеваться помещение, расположенное под жилым домом. Стоит рассмотреть его устройство и особенности сооружения.

Проекты

Строительство частного дома с подвальным помещением требует проведения специальных процедур перед началом работ. К ним относится геологическое исследование несущего грунта. Только после него можно приступать к составлению проекта подвала и быть уверенным в том, что он не будет нарушать какие-либо требования нормативных документов. Если проектом предусмотрен отдельный этаж под подвал, соразмерный со всей площадью здания, нужно оборудовать арочные и дверные отверстия в фундаменте. Рекомендуемая высота составляет примерно 2 метра. Она даст возможность использовать подвальное помещение в полной мере.

Оборудовать весь подвал ниже уровня почвы нелогично, средняя высота стен над землей должна быть от 50 до 100 см. Важно помнить о том, что строительство подвала с глубиной более 150 см может привести к подтоплению подземными водами. С фундаментом, оборудованным ниже уровня подземных вод, возникнет необходимость в дренажной системе. Иногда вместо этого можно искусственно понизить этот уровень или построить подвал выше него. Но эти варианты несут за собой значительные финансовые затраты.

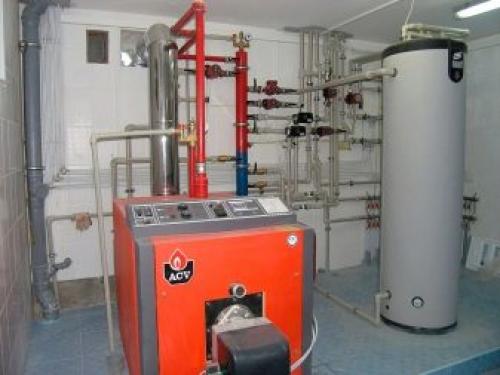

А также при разработке и проектировании подвального помещения стоит уделить внимание инженерным и коммуникационным каналам. Чтобы в ходе строительства не нужно было разрушать стены и потолок, необходимо заранее продумать места размещения труб подачи и слива воды, электролиний и подобных коммуникаций. Фундамент строения подвержен боковому давлению, которое может привести к разрушению стен. Прочность подвального помещения смогут обеспечить внутренние стены. Для этого необходимо оборудовать основу из бетона и объединить ее с несущими элементами здания арматурной сеткой.

Фундамент под кирпичный дом с подвалом. Расчет фундамента и толщины стенки

Фундаменты и стены подвала испытывают не только вертикальные нагрузки от дома и собственного веса, но и боковое давление грунта. Поэтому работу конструкции нельзя рассматривать так же, как в обычных бесподвальных домах.

Все расчеты нужно провести заранее Источник vashdomnn52.ru

В результате бокового воздействия при недостаточной толщине стенки и ширине фундамента возможны деформации, сдвиг и наклон подошвы, проседание грунта под опорной частью. Это приведет к потере устойчивости конструкцией, ее разрушению.

Расчет фундамента дома с подвалом подробно расписан в "Пособии по проектированию зданий и сооружений", в котором на примерах дан алгоритм определения оптимальных размеров, схемы армирования конструкций цокольного этажа. Если не проводились геологические исследования, расчетное сопротивление грунта принимают с большим запасом. Соответственно, элементы будут иметь не только значительный резерв по прочности, но и перерасход по материалам. Рациональное решение - когда опорная часть шире стенки фундамента.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундамента для дома с цокольным этажом, воспользуйтесь следующим калькулятором :

Строительные работы

В частном строительстве наибольшее распространение получили ленточные и плитные фундаменты с подвалом. Стены возводят из монолитного бетона или сборных элементов - кирпича, блоков.

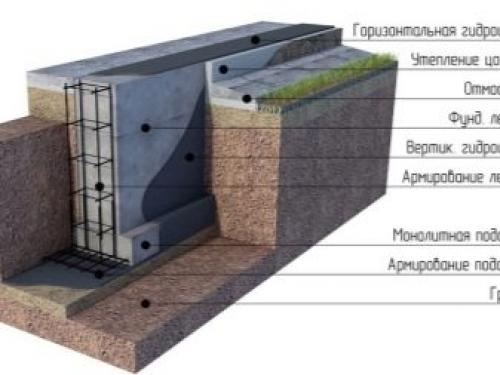

Проект армирования фундамента с подвалом Источник builderclub.com

Строительные работы включают:

1. Устройство армированной монолитной плиты или ленты.
2. Возведение стен.
3. Монтаж перекрытия из деревянных балок или железобетонных панелей.

Плиту армируют одним или двумя рядами сеток, ленту - каркасами по расчету. Применяют бетон марки не ниже М200. Монолитные стенки усиливают вертикальными стальными стержнями, в блочных или кирпичных через каждые 300-400 мм по высоте прокладывают горизонтально проволоку или арматуру. В углах и стыках устанавливают Г- и П-образные металлические элементы для восприятия разнонаправленных напряжений.

Монтаж перекрытия Источник 3.com.ua

Железобетонные плиты опирают на 2 противоположные стены на глубину 70-120 мм. Деревянные балки перекрытия монтируют в "гнезда" или встык с помощью накладных элементов. От гниения древесину обрабатывают антисептиками.

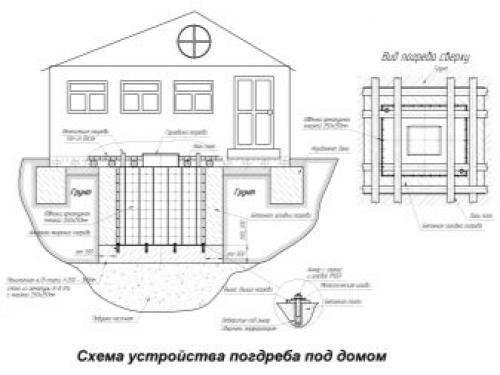

Для устройства небольших погребов подходят свайные и ленточные фундаменты. В этом случае подземное помещение располагают под домом на некотором расстоянии от опор, чтобы ослабление толщи грунта и нагрузка от стенок не привели к перекосу или заваливанию оснований.

Гидроизоляция

Защита от попадания влаги - важнейшая часть работ при строительстве цокольного этажа. Стыки стен и плиты герметизируют расширяющимися лентами и специальными растворами.

Гидроизоляция Источник custom-concrete.biz

Это может быть интересно! В статье по следующей ссылке читайте про расчет количества цемента на куб бетона для фундамента .

Снаружи и изнутри фундамент для дома с подвалом обрабатывают:

• окрасочными составами;
• напыляемыми веществами;
• рулонными материалами;
• проникающей гидроизоляцией.

Работы проводят с соблюдением технологии. Обмазку осуществляют в несколько слоев. Проникающую гидроизоляцию наносят неоднократно, следя, чтобы не было пропусков и зазоров. Обклейку - в 2 слоя с нахлестом и проклейкой швов. Обрабатывают конструкции по всей высоте.

От качества выполненной изоляции зависит возможность полноценной эксплуатации цокольного этажа, долговечность здания в целом.

Утепление фундамента дома с подвалом

Цокольный этаж нуждается в обязательном утеплении. Промерзание стен неблагоприятно сказывается на микроклимате не только подвала, но и всего дома. Отсутствие теплоизоляции приводит к разрушению поверхности бетона над уровнем земли, деформациям фундамента из-за пучения в прилегающих слоях грунта. К тому же неизбежны теплопотери.

Утепление подвала Источник zen.yandex.ru

Теплоизоляцию можно выполнить снаружи и внутри помещения. Для наружного утепления применяют неподверженные действию влаги материалы:

• экструдированный пенополистерол в плитах;
• пенопласт;
• термопанели;

К наружному утеплению фундамента относится устройство отмостки. Она препятствует затеканию воды в пристеночное пространство, проникновению холода сквозь слой грунта.

Изнутри цокольный этаж утепляют, если нет возможности провести эту операцию снаружи. Тепло сохранится в помещении, но стены не будут защищены от холода. Проникшая в поры и капилляры вода при понижении температуры замерзает, вызывая постепенное разрушение материала.

Столбчатый фундамент с подвалом. Виды фундаментов, подходящих для строительства дома с подвалом

Подвальное помещение строится параллельно с фундаментом дома, поэтому следует подробно ознакомиться с типами фундаментов, которые подходят для обустройства подвала.

Столбчатый фундамент

Этот тип основания отличается довольно короткими сроками возведения с высокой стоимостью монтажных работ. Объясняется это необходимостью использования специальной техники для установки столбов и выполнения специальных расчетов для определения количества опор и их расположения.

Конструктивные особенности столбчатого основания делают затруднительным обустройство подвального помещения, поэтому дом с подвалом на таком основании возводится очень редко.

Плитное основание

Фундамент в виде монолитной железобетонной плиты требует больших материальных и трудовых затрат. Строительство такого основания заключается в заливке плиты, которая будет одновременно служить полом в подвальном помещении. В этом случае вход в здание сделать не так просто, необходимо устанавливать достаточно сложную лестничную конструкцию. Плитный фундамент для дома с подвалом можно назвать идеальным вариантом в том случае, если строительство ведется на проблемных неустойчивых грунтах.

Основание в виде монолитной бетонной ленты

Фундамент ленточного типа является самым популярным и надежным вариантом, так как позволяет равномерно распределить нагрузку от основного строения. При обустройстве подвального помещения можно использовать вертикальные части бетонной ленты в качестве стен. Поэтому высота подвала становится определяющим значением при вычислении глубины заложения фундамента ленточного типа.

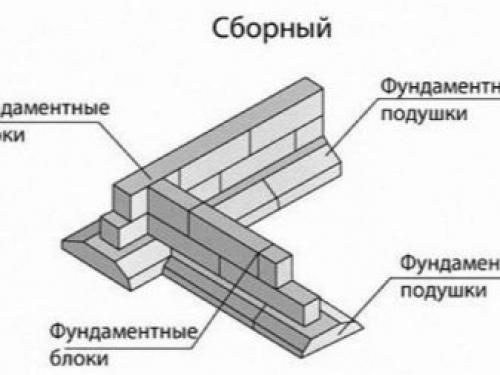

Основание из бетонных блоков

Блочный фундамент можно назвать разновидностью ленточных оснований, так как возводится посредством установки армированных блоков. Блочные элементы также становятся стенами подвального помещения. Скрепление блоков выполняется с помощью бетонного раствора. Сложностью возведения такого основания можно назвать необходимость использования специальной техники для укладки блоков, так как они имеют достаточно большой вес. Читайте также подробную статью о строительстве фундамента из блоков ФБС и про то, как правильно выбрать фундаментные бетонные блоки .

Фундамент для двухэтажного дома с подвалом. Какая должна быть глубина ленточного фундамента?

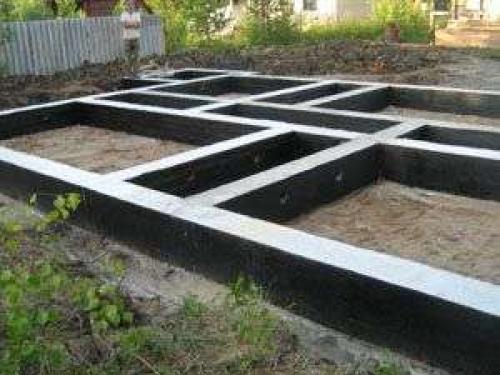

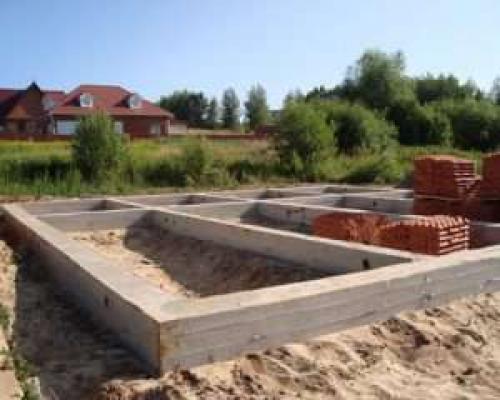

Фундамент, который называют ленточный – один из самых распространенных видов фундамента. Его строят и под небольшую хозяйственную постройку, и под баню, и под дачу, и под большой дом с подвалом. В нашей статье Вы узнаете, какой глубины делать ленточный фундамент.

Свое название такой фундамент получил из-за того, что представляет собой бетонную ленту, проложенную под каждой из стен будущей постройки. На эту ленту кладут кирпичи, шлакоблоки, брус или бревна. В зависимости от стройматериалов из которых будет строиться дом. Сам фундамент чаще всего строят из бетона, армированного бетона или бетонных блоков. Хотя, есть варианты, когда вместо бетона используют камень.

Глубина заложения ленточного фундамента может быть разной в зависимости от типа фундамента. Различают два типа такого основания:

• Мелкозаглубленный
• Заглубленный

Первый вариант используют для строительства небольших каменных хозяйственных построек, каменного дома в один этаж без подвала, дома, который будет построен из бруса или бревна. Такое основание хорошо подойдет и под каркасные дома.

Второй тип фундамента сооружают под большие каменные дома или дома в два этажа. Делают его и тогда, если под домом хотят соорудить большой подвал.

При выборе основания, нужно хорошо взвесить, какой именно фундамент необходим. Дело в том, что заглубленный фундамент требует значительных материальных затрат. И выбирать такой вариант нужно только тогда, когда в этом действительно есть необходимость.

Фундамент для деревянного дома с подвалом. Строительство фундамента для дома с подвалом

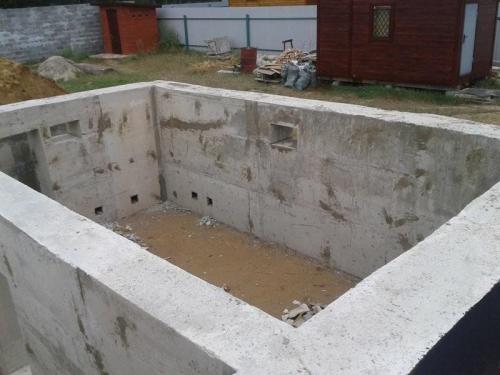

Конструкция цокольного этажа фактически является фундаментом для всего дома. Нагрузка передается через стены на грунтовое основание. Перед началом строительства проводят инженерные изыскания — определяют тип почвы, ее несущую способность, глубину залегания подземных вод.

Последняя характеристика — основополагающая для принятия решения о возведении подвала. При высоком УГВ его строительство — рискованное мероприятие. Как бы качественно и правильно ни была бы выполнена гидроизоляция, существует большая вероятность протечек через некоторое время от начала эксплуатации. Рекомендуется отметку пола цокольного этажа поднять над уровнем грунтовых вод не менее, чем на 0,5 м.

Ленточный фундамент с подвалом

Строительство фундамента для дома с подвалом включает этапы:

1. Подготовительные работы — очистку, выравнивание площадки, срезание и перенос плодородного слоя почвы в отвал на компостирование, перемещение коммуникаций, закупку и складирование материалов.
2. Разметку плана дома на местности, разбивку осей, установку обносок.
3. Земляные работы — выкапывание котлована, транспортировку земли, обратную отсыпку.
4. Строительные работы — устройство основания под подвал, возведение стенок, монтаж перекрытия.
5. Устройство дренажа.
6. Гидроизоляцию.

Строительство подвала под домом приравнивается по трудоемкости и стоимости к возведению фундамента с надземным этажом. Он может располагаться под всем сооружением или его частью.

Земляные работы и водоотведение

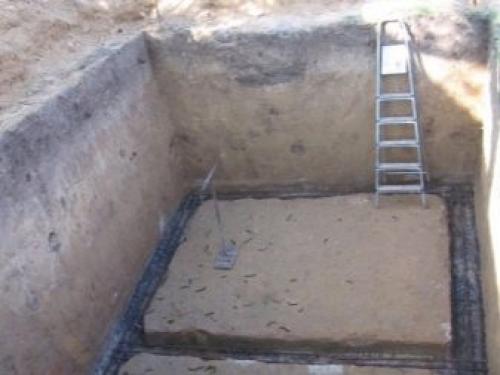

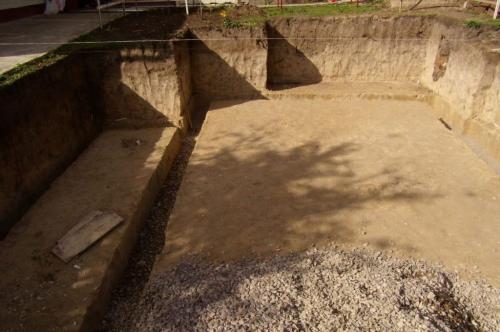

После разметки фундамента приступают к рытью котлована. Чаще всего это делают механизированным способом — экскаватором, фронтальным погрузчиком. Вручную копать и вывозить большой объем земли очень трудоемко.

Земляные работы и последующее устройство фундамента нужно проводить, по возможности, без временного разрыва, чтобы избежать поступления поверхностных вод в яму. Дождь или таянье снега приводят к размоканию грунтов, размыву стенок котлована, заливанию уже установленного арматурного каркаса. По периметру формируют неразрывный бортик из земли высотой 30-50 см, чтобы дождевая вода не стекала с окружающего участка.

Подвал под частью дома. Почему необходим подвал под жилым домом

Идея строительства подвала под домом возникает, как правило, в тех случаях, когда исчезают или устраняются причины, которые мешали обустройству подвального помещения в процессе постройки дома, или без подвала уже просто обойтись невозможно.

Чаще всего хозяева соглашаются строить подвальное помещение под домом:

• Из местных водоносных горизонтов, близких к поверхности грунта, ушла вода. Уровень грунтовых вод позволяет сделать подвал или погреб без оглядки на возможность подтопления помещения;
• Хранить урожай просто негде, существующий погреб мал, и расстраивать или увеличивать его нет возможности, поэтому нужно сделать подвальное помещение под частью дома;
• Силы пучения и уровень промерзания грунта достаточно высоки, сделанный подвал позволит частично утеплить фундамент и снизить угрозу разрушения конструкции основания дома.

Важно! В любом случае строительство подвального помещения будет затруднено необходимостью сделать собственными руками огромный объем земляных работ.

Оптимальным вариантом было бы сделать подвал под частью дома, например, со стороны хозяйственных или вспомогательных помещений дома. Рытье котлована из жилой комнаты потребует переносить большое количество извлеченного грунта и грязи, сделать это без последствий для обстановки внутри дома достаточно сложно.

Второй, не менее интересный способ построить подвал – сделать его с отдельным входом с улицы. В таком случае жильцы дома будут полностью избавлены от проблем, связанных с рытьем котлована.

Где и как сделать подвал

Для обычных ленточных конструкций фундамента строительство подвала не представляет особой проблемы, кроме того, что большинство строительных и отделочных операций придется сделать в крайне неудобных стесненных условиях. В этом случае главное-сделать котлован под подвальное помещение с габаритами стен, которые минимум на метр-полтора не доходят до ленточного основания фундамента.

Значительно сложнее ситуация с малозаглубленными или плитными конструкциями фундамента. В первом случае сделать подвальное помещение мелким нет смысла, а углубляться в грунт ниже уровня опорной поверхности фундаментной ленты опасно, это может привести к сваливанию бетонного основания дома в котлован подвала.

Для плитных конструкций фундамента проблем,как правильно сделать котлован, практически не возникает, если после обустройства подвального помещения удельное давление на грунт не превысит его несущей способности. Строительство любого здания выполняется с определенным запасом величины давления на грунт, но двукратное уменьшение опорной поверхности плиты после строительства подвала может привести к разлому плитного массива.

Поэтому, прежде чем решать, где и как сделать подвал под домом своими руками, стоит посоветоваться с опытными специалистами в области строительства фундаментов.

Варианты фундамента для дома с подвалом. Технология строительства фундамента с подвалом

В ряде случаев владельцам домов не хватает тех помещений, которые располагаются на поверхности. Решается эта проблема вроде бы просто — за счет организации подвала. Но важно учесть, что каждый такой случай требует видоизменения фундамента дома.

Особенности

Фундамент с подвалом неизбежно выходит дороже и сложнее простого аналога. Увеличивается объем земляных работ, возрастает расход конструкционных материалов. Больше потребуется уделить внимания профилактике проникновения воды и возникновения конденсата. К сведению: фундаменты, рассчитанные на подвальное помещение, независимо от свойств грунта и тяжести постройки делаются заглубленными.

При расчетах во внимание принимается уровень стояния почвенных вод и характеристика земли в конкретном месте.

Виды

Прежде чем сделать в доме подвал, нужно разобраться с видом фундамента под него. Чаще всего основание делают ленточным. Окончательный выбор делается после изучения механических и пучинистых свойств грунта.

Важно: лента может быть не только монолитной, но и сборной по исполнению.

Применение готовых блоков радикально экономит время и позволяет не опасаться низкого качества работ. Монолитные ленточки формируются обязательно с опалубкой, причем заливать бетон в нее нужно строго за один прием.

В любом случае потребность в строительном растворе и других материалах выясняется при помощи специальных расчетов. Обязательно размечают строительную площадку, чтобы избежать возникновения проблем. Котлован под ленту делают максимально ровным, а внизу кладут слои щебня и песка, которые придется основательно трамбовать. Для опалубки допускается использование прочных деревянных досок толщиной не менее 25 мм. Ленту принято армировать металлическими прутьями сечением 1,2-1,6 см.

Следует избегать выхода каркасных элементов за пределы фундамента. А в идеале их концы должны быть заглублены на 30 мм или около того. Особенное внимание уделяют укреплению углов и наиболее низких точек. Гидроизоляция лент производится битумом, рубероидом либо более современными материалами. Ленточный фундамент может быть использован даже для получения подвала с погребом.

Такое решение позволяет сохранить продукты и другие скоропортящиеся вещи, независимо от наличия электроэнергии, в любой сезон года. Даже если холодильник поломается, погреб может выручить. Причем как раз ленточное основание наилучшим образом подходит для этой цели. Если фундамент выполнен по плитной технологии, придется или вовсе отказаться от погреба, или оборудовать его за пределами основного дома.

В любом случае над погребами следует оборудовать какое-то строение, это позволит улучшить вентиляцию и повысить эффективность сушки.

Простой подвал (без погреба) может быть возведен и на монолитной плите. Такая практика лучше всего подходит для усложненных грунтов, то есть:

• пучинистых;
• просадочных;
• активно сжимаемых и так далее.

Классическая плитная схема требует понижения фундамента глубже, чем промерзает грунт. В плавающем варианте крепление производится на 0,6-0,8 м ниже поверхности земли, независимо от промерзания. Котлован придется рыть на 2 м больше предполагаемой плиты по всем направлениям. Зарезервировав это место, намного легче можно будет провести фундаментные работы. Дно котлована требуется тщательно утрамбовать.

Засыпав подушку, приступают к формированию подбетонки, то есть стяжки толщиной 4 см. Собственно бетонирование проводится с использованием пескобетона М300. Щебень нужно поливать порциями этого раствора, а не всем им сразу, только так можно получить своеобразную «корочку». Когда предварительная стяжка сформирована, можно заняться уже гидроизоляцией. Для нее используют в основном рулонные материалы на битумной основе.

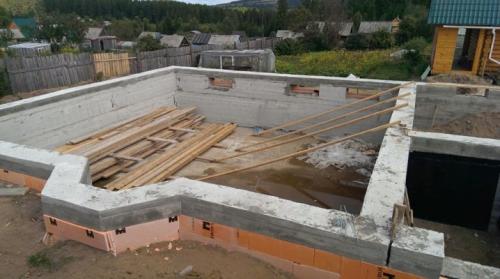

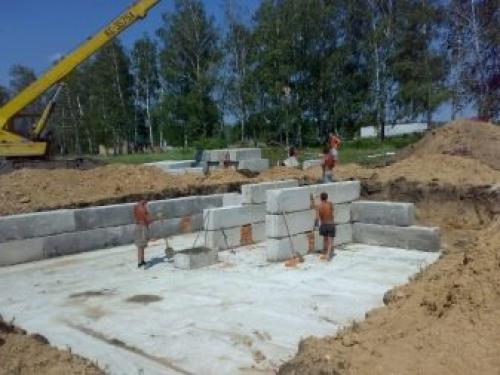

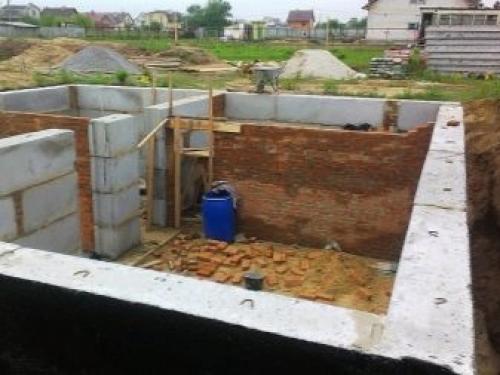

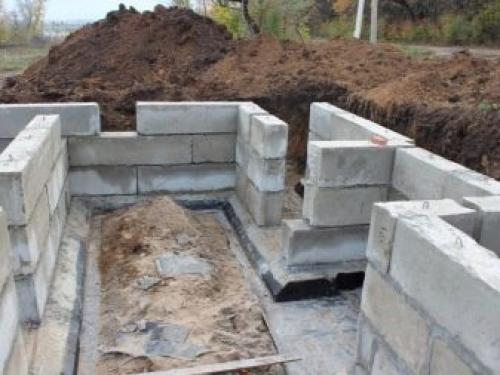

Альтернативой описанным решениям оказывается устройство фундамента под подвал из блоков ФБС. Подобная конструкция отличается тремя достоинствами:

• наращивает полезную площадь дома;
• делает постройку устойчивее;
• повышает энергетическую эффективность, поскольку стенки подпольного пространства утепляются.

Фундаментные блоки различаются и приспосабливаются к габаритам зданий. Но по мнению специалистов, удобнее всего применять самые крупные изделия, а все прочие лучше всего используются в качестве доборных деталей. Дело в том, что никакие расчеты и тщательные приготовления не позволяют избежать возникновения пустот и недобора по длине. ФБС отличается совершенной безопасностью для здоровья людей и окружающей среды. Этот материал не станет накапливать грибковые очаги и не будет поражен колониями микробов.

Что касается недостатков ФБС, стоит помнить об их высокой цене. Однако ввиду отсутствия арматуры плата за строительство 1 куб. м оказывается все равно меньше, чем при использовании монолитных плит. Более серьезно то обстоятельство, что стыки не удастся загерметизировать на 100%. Наливные варианты фундамента гораздо лучше переносят контакт с подземными водами и с насыщенными водой грунтами. Еще важно помнить, что ФБС тяжелы, нормальная работа с ними без помощи автомобильных кранов и подготовленных монтажников невозможна.
