Самодельные приспособления для заточки сверл. Чертежи приспособления для заточки сверл своими руками

Самодельные приспособления для заточки сверл. Чертежи приспособления для заточки сверл своими руками

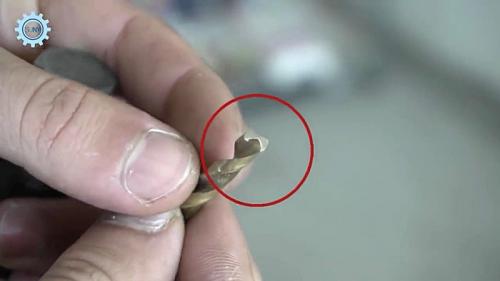

Если вы постоянно имеете дело с заточкой твердых заготовок, то поверхность сверла очень быстро придет в негодность. Оно затупится, будет сильно нагреваться и в итоге потеряет былую прочность. Все это следствие «отпускания» металла. Именно поэтому такой инструмент нуждается в периодической заточке с помощью специальных приспособлений .

Как сделать самодельные приспособления для заточки сверл, какие шаблоны для этого существуют и что нужно подготовить для работы, вы узнаете из нашей статьи.

Особенности заточки сверл

Сверла – эти недорогие приспособления, особенно если говорить о тех, что широко используются для бытовых нужд. Однако если есть возможность, то после затупления лучше заточить инструменты, чем покупать новые.

Есть заводские устройства, предназначенные для заточки, но при их покупке вы сильно потратитесь, и это не восполнит экономию при отказе от приобретения новых инструментов. Именно поэтому немало мастеров собирают станки для заточки своими руками .

Стоит отметить, что затупление касается сверл по металлу, поскольку инструменты по дереву практически этому не подвержены, за исключением случаев применения на высоких оборотах при смолистой заготовке. Также заточке не подлежат победитовые наконечники по камню или бетону.

А вот сверла по металлу многие точат посредством всех дополнительных приспособлений своими руками, но точность такой работы далеко не всегда идеальна, поэтому желательно использовать хотя бы минимум механики.

Пожалуй, всем полезно знать , как правильно заточить сверло по металлу.

Как правильно сделать приспособление для заточки сверл своими руками: обучающее

Чтобы самому сделать такое устройство, вам потребуется средство контроля (шаблон). Каким бы образом сверло не затачивалось, точность проверяется специальным шаблоном.

Приспособление для заточки сверл из гаек. Процесс изготовления

Особенностью шестигранной гайки является то, что две любые смежные ее грани сходятся под углом 120 градусов. Примерно такого же размера угол при вершине у спирального сверла для работы по твердым металлам. Это случайное совпадение можно использовать для изготовления приспособления для заточки спирального сверла.

Приспособление для заточки сверл из гаек. Процесс изготовления

Для этого с помощью штангенциркуля и маркера на гайке намечаем линии реза, чтобы получилась треугольная прорезь, симметричная относительно диагонали, соединяющей два противоположных угла гайки. В нее будет продольно укладываться сверло перед процессом заточки.

Приспособление для заточки сверл из гаек. Процесс изготовления

Приспособление для заточки сверл из гаек. Процесс изготовления

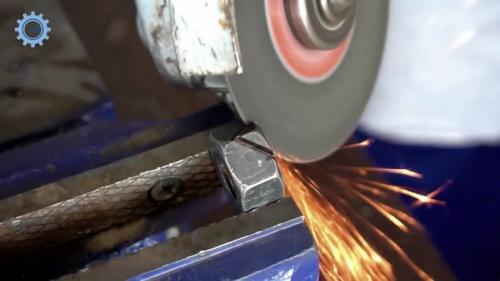

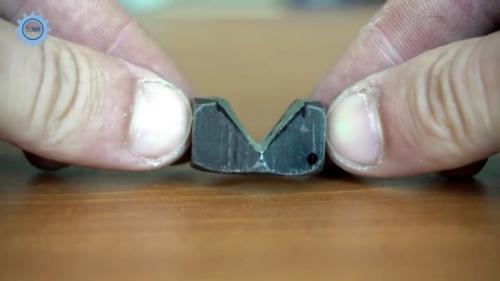

Для выреза намеченного треугольного паза в гайке, она зажимается в тиски и болгаркой осуществляются прорези по заранее проведенным линиям. Чтобы удалить отпиленные кусочки гайки можно воспользоваться плоскогубцами.

Приспособление для заточки сверл из гаек. Процесс изготовления

Приспособление для заточки сверл из гаек. Процесс изготовления

Далее берется корончатая гайка и своим основанием приваривается к первой гайке со стороны вырезанного паза. Причем необходимо соблюсти их абсолютную соосность, поскольку, когда будут затачиваться сверла маленького диаметра, болт, пройдя насквозь корончатую гайку, начнет вкручиваться в нижнюю гайку для того, чтобы прочно зажать сверло в ее пазу.

Приспособление для заточки сверл из гаек. Процесс изготовления

Приспособление для заточки сверл из гаек. Процесс изготовления

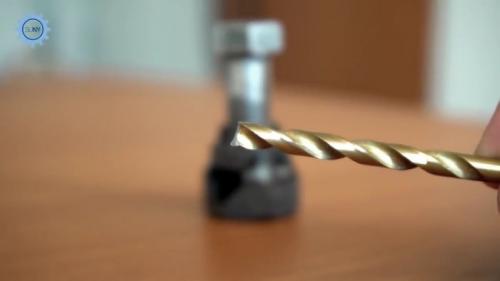

Теперь в корончатую гайку вкручиваем соответствующий болт, который будет надежно прижимать сверло, уложенное в паз для заточки на наждаке заточного станка.

Приспособление для заточки сверл из гаек. Процесс изготовления

Приспособление для заточки сверл из гаек. Процесс изготовления

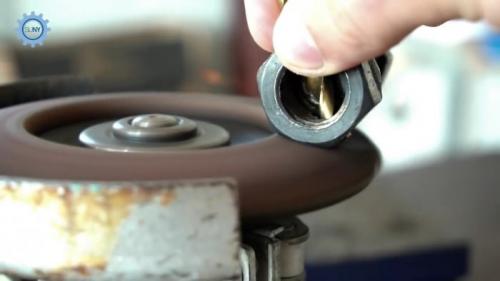

Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Приспособление для заточки сверл из гаек. Процесс изготовления

Для этого просто стачиваем выступающую часть сверла заподлицо с гранями гайки, с чем без труда справится даже ученик профтехучилища первого года обучения.

Приспособление для заточки сверл из гаек. Процесс изготовления

Приспособление для заточки сверл из гаек. Процесс изготовления

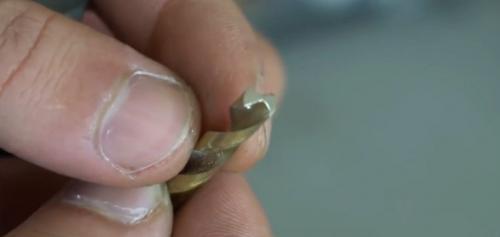

После окончания заточки, болт ослабляется, сверло вынимается из самодельного приспособления и может быть использовано по назначению.

Приспособление для заточки сверл из гаек. Процесс изготовления

Приспособление для заточки сверл из гайки. Устройство из гайки

В приспособлениях для заточки сверл из гайки используется тот факт, что угол между гранями гайки составляет ровно 120º, что соответствует универсальному углу заточки. Упорами, на которые в такой оснастке помещается сверло, являются два V-образных паза, вырезанных в противоположных углах гайки (см. фото ниже). При этом боковые грани при заточке выступают в качестве направляющих при соприкосновении с абразивным кругом.

Конструкция прижима в разных вариантах такой оснастки несколько отличается. На фото это дополнительная гайка, болт и эластичная шайба, а в некоторых устройствах сверло просто прижимается болтом или даже рукой. В процессе заточки оператор сначала касается точильного круга одной гранью гайки, а затем переворачивает приспособление и то же самое делает смежной гранью. Поскольку гайка — правильный шестигранник, угол между ее гранями равен точно 120º, поэтому таким же он будет и между задними поверхностями затачиваемого инструмента.

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

Заточенные свёрла – это необходимость для любых слесарных работ. Однако правильно их точить умеют немногие, — это целая наука. Что же делать новичку?

Изготовить приспособление для заточки сверл своими руками. Конечно, заточка будет не такой качественной, как ручная, однако свёрла со своими функциями справляться будут.

Чтобы заточить сверло, нужно точно выдержать угол наклона его режущей части, который составляет около 120 градусов. В этом и заключается суть приспособления, — зафиксировать сверло и соблюсти этот угол.

Приспособу для заточки можно изготовить как из металла, так и из дерева . Отличие заключается в их долговечности.

Способ №1 – приспособа из металла

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

Приспособа из двух гаек и болта

Тем, у кого есть начальные знания и навыки слесарных работ по силам изготовить долговечное приспособление из металла.

Для работы понадобится:

Шаг №1 — разметка гайки

Шаблон для заточки сверл. Заточной станок – купить или сделать?

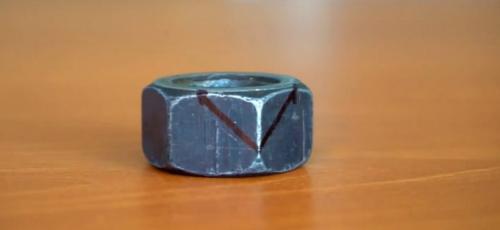

Разметка гайки

Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

Шаг №2 — режем по разметке

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

Режем по разметке

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

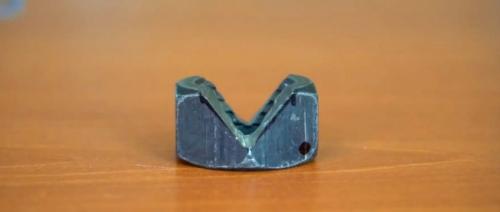

Гайка с выпиленным пазом для сверла

2

В итоге должно получиться так, как показано на фото выше.

Шаг №3 — подготовка второй гайки

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

Вторая гайка на размер меньше

Накладываем сверху вторую гайку меньшего размера.

Шаг №4 — свариваем гайки

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

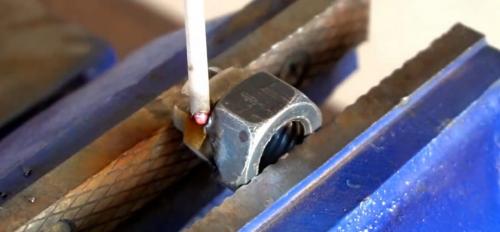

Свариваем гайки друг с другом

1

Фиксируем обе гайки в тисках, и прихватываем их электросваркой. Двух точек будет достаточно.

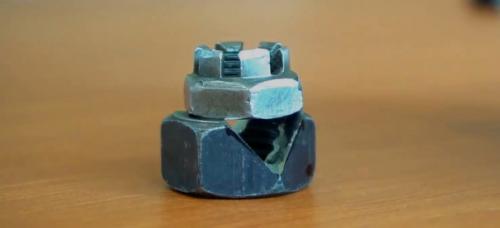

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

Приспособа готова к работе

2

В целую гайку вворачиваем болт. Приспособление готово к использованию.

Шаг №5 — вставляем сверло

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

Вставляем сверло

Вставляем сверло в приспособление и фиксируем его болтом так , чтобы его кончик немного выступал за грани гайки с пазом.

Шаг №6 — точим граней

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

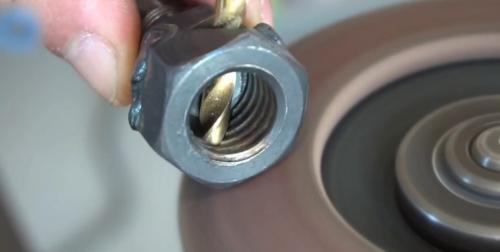

Точим согласно граней гайки

1

Затачиваем сверло на наждаке или болгарке. Грани гайки стараемся не стачивать.

Это лучшее устройство для заточки сверл. Приспособление для заточки сверл своими руками: 2 варианта

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

Когда требуется заточить сверло в домашних условиях, то это делается при помощи специального приспособления. Схемы его устройства есть в сети Интернет, но часто реализовать их обычному человеку довольно сложно. Как вариант – заточка вручную на станке. При этом нужно все время держать инструмент под углом 60°, а сделать это трудно, так как центр будет смещаться и идеально заточить сверло не получится.

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

Народные умельцы и тут придумали простой выход – использовать обыкновенную старую петлю для двери, чтобы сделать приспособление для заточки. Такое устройство может реализовать даже человек без соответствующего опыта.

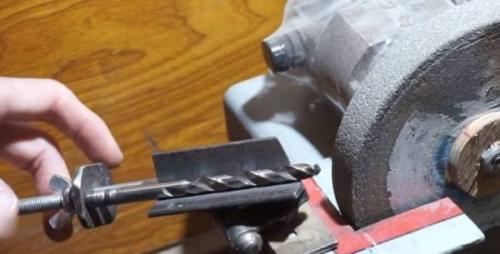

Принцип работы самодельного приспособления заключается в поворотном движении петли. Ее нижняя часть будет зафиксирована на подручнике, а верхняя – перемещает сверло в нужном направлении.

Технология изготовления

Для изготовления устройства потребуется:

  • Дверная петля, толщина металла которой составляет не менее 3 мм;
  • Уголок 25 мм;
  • Болт М6;
  • Шпилька М8;
  • Прижимная гайка с толщиной металла 4 мм.

Этапы работы следующие:

  1. К нижней части петли приваривают уголок 25х25 мм.
  2. В уголке сверлят отверстие, в котором нарезают резьбу под болт М6.
  3. Правильный угол заточки выставляют с помощью кусочка стального уголка и линейки с транспортиром. Кусок уголка приваривают к петле, а угол проверяют сверлом с заводской заточкой. Эталон должен точно прикасаться по всей плоскости кромки пера.
  4. К приспособлению приваривают шпильку М8с прижимной гайкой. На этом петля для заточки готова.

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

С помощью данного приспособления, изготовленного своими руками, можно легко заточить любые сверла, разные по длине и размеру. Получится вещь, которая всегда пригодится в домашнем хозяйстве.

Перед заточкой желательно править камень руками, а если сразу затачивать сверла разного диаметра, то сначала обрабатывают больший, а затем меньший диаметр.

Шаблон для заточки сверл. Заточной станок – купить или сделать?

Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

Шаблон для заточки сверл. Заточной станок – купить или сделать?

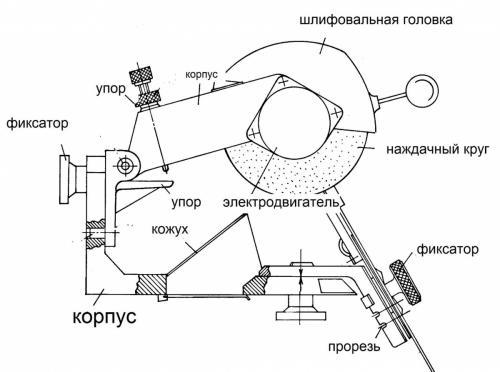

Станок для заточки сверл

Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

Требования к устройству для заточки свёрл:

  • Точная центровка вала двигателя без радиального биения.
  • Возможность установки дополнительного защитного кожуха.
  • Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
  • Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
  • Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.
