Как сделать балки перекрытия из досок. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

05.01.2020 в 10:37

Как сделать балки перекрытия из досок. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

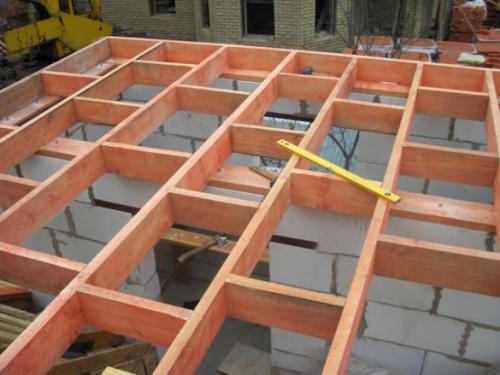

Деревянные балки перекрытия 7 метров. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Деревянные балки перекрытия 7 метров. Перекрытия досками 200 на 50 и другие ходовые размеры

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Деревянные балки перекрытия 7 метров. Перекрытия досками 200 на 50 и другие ходовые размеры 50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

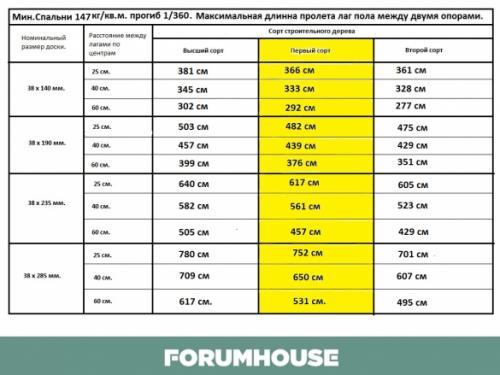

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Деревянные балки перекрытия 7 метров. Перекрытия досками 200 на 50 и другие ходовые размеры

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

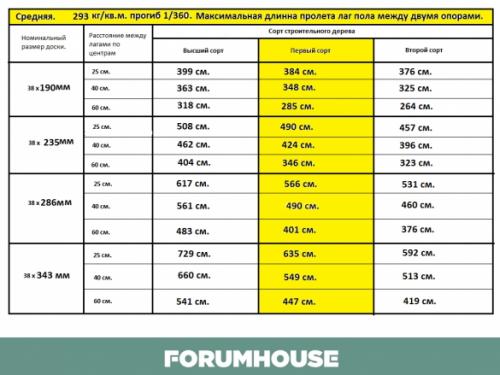

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Деревянные балки перекрытия 7 метров. Перекрытия досками 200 на 50 и другие ходовые размеры

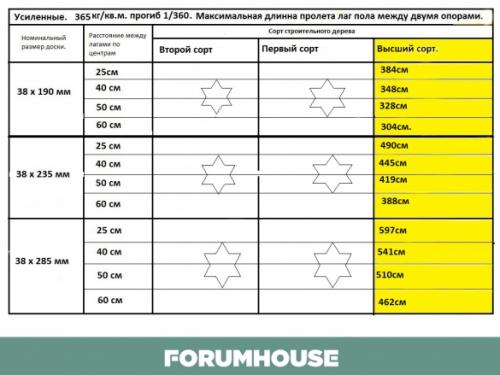

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Деревянные балки перекрытия 7 метров. Перекрытия досками 200 на 50 и другие ходовые размеры

Сдвоенные балки перекрытия. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Видео установленные балки перекрытия из доски
