Расчет толщины плитного фундамента. Типовая схема монолитного плитного фундамента

Расчет толщины плитного фундамента. Типовая схема монолитного плитного фундамента

Для плитного фундамента не требуется глубокое залегание, скорее, наоборот, его несущая способность и «плавающие» особенности будут проявляться именно при достаточно близком расположении к поверхности земли. В этом случае даже морозное вспучивание грунтов не будет оказывать на стабильность постройки своего разрушительного влияния – сама плита, при ее качественном сооружении, вместе с возведённым на ней зданием как бы «плавает» на поверхности грунта.

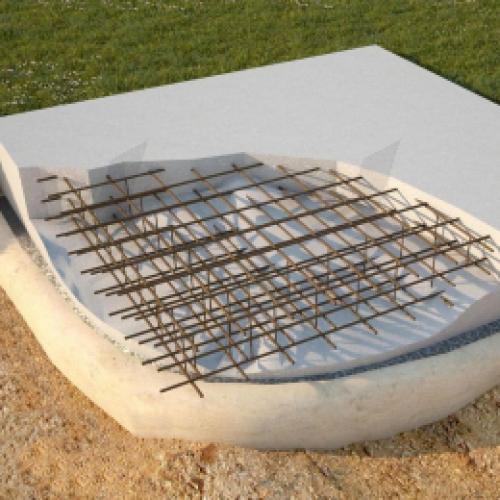

Принципиальная схема устройства монолитной фундаментной плиты показана на иллюстрации ниже:

Принцип устройства монолитного плитного фундамента

1 – Уплотненный грунт – дно выкопанного под фундамент котлована.

2 – Тщательно утрамбованная «подушка» из песка, песчано-гравийной смеси, щебенки, которая способствует равномерному распределению нагрузок, становится своеобразным демпфером, смягчающим воздействие колебаний грунта. Практикуется послойная засыпка и трамбовка такой «подушки», с тем или иным чередованием материалов, либо однородная, с использованием ПГС.

3 – Слой геотекстиля (дорнита), который придаст песчаной «подушке» своеобразное «армирование», предотвратит ее заиливание или размытие на переувлажнённых грунтах. На данной иллюстрации показан лишь один из вариантов размещения геотекстильной прослойки, однако, их количество и положение может варьироваться, в зависимости от конкретных условий. Так, нередко такой слой располагают между поверхностью утрамбованного дна котлована и первым слоем песчаной «подушки» – для исключения проникновения в нее частиц грунта. Слоем геотекстиля также разделяют песчаные и гравийные прослойки засыпки – опять же из соображений армирования и исключения взаимопроникновения. При этом расположение гравийного или щебёночного слоя выше песчаного видится более оптимальным – оттого, что практически полностью исключается капиллярное «подсасывание» грунтовой влаги снизу.

4 – Слой так называемой бетонной подготовки. Этим элементом общего «пирога» плитного фундамента зачастую пренебрегают из соображений экономии материала и снижения общей продолжительности работ. А между тем, такая бетонная подготовка играет немалую роль – она позволяет выйти на «чёткую геометрию» основы под дальнейшую заливку фундамента или укладки утеплительных материалов, дает возможность очень качественно смонтировать обязательную для плиты герметичную гидроизоляцию.

5 – Уже упомянутый слой обязательной для такой фундаментной плиты слой гидроизоляции, защищающей основу здания от воздействия влаги снизу. Оптимальное решение – это как минимум два слоя рулонных гидроизоляционных материалов на полимер-битумной основе.

6 – Сама монолитная плита с расчетной толщиной.

7 – армирующий пояс бетонной плиты. Классическое его исполнение – два уровня арматурных решеток, связанных между собой для придания объемности конструкции специальными хомутами. Расположение арматуры планируют таким образом, чтобы между прутьями и краями плиты сверху, снизу и с торцов создавался слой бетона около 50 мм – чтобы исключить запуск процессов коррозии металла.

Это – общая схема, но существует и несколько разновидностей монолитных фундаментных плит, применяемых в зависимости от тех или иных конкретных особенностей строительства.

Самый простой в исполнении и, наверное, самый распространенный вариант – это сплошная плита, единая толщина которой соблюдается по всей ее площади.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/raschet-tolshchiny-plitnogo-fundamenta-tipovaya-shema-monolitnogo-plitnogo-fundamenta

Расчет несущей способности плитного фундамента онлайн. Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос в комментариях под статьей.

Калькулятор монолитной плиты перекрытия. Расчет фундаментной плиты

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.

Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки !

Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»

Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!

Программа для расчета фундаментной плиты. Программы для расчёта и проектирования оснований и фундаментов

Расчёт фундаментов в программе RFEM и RSTAB

Как известно, ни ожин строительный объект не может быть возведен без прочного фундамента. Чтобы упростить проектирование различных типов фундаментов, таких как фундаментные плиты, отдельностоящие, сборные и блочные фундаменты, мы предлагаем вам дополнительный модуль RF-/FOUNDATION Pro для RFEM 5 / RSTAB 8.

Для получения высококачественного расчёта конструкций необходимо реалистичное определение условий грунта. Также мы предлагаем вам соответствующий аддон Геотехнический расчёт для RFEM 6, который использует свойства образцов грунта для определения анализируемого тела грунта. Это предоставляет вам важные данные для дальнейшего расчёта конструкций вашего объекта.

Программа для расчёта конструкций по МКЭ

Да, существует множество программ для расчёта конструкций, но RFEM уникальна. Программа для расчёта конструкций RFEM 6 является основой семейства модульных программ. Основная программа RFEM задаёт конструкции, материалы и нагрузки плоских и пространственных конструктивных систем, состоящих из пластин, стен, оболочек и стержней. Вы полагаетесь на сочетание различных элементов? Программа также позволяет создавать комбинированные конструкции, а также моделировать тела и контактные элементы.

• Подробнее о RFEM 6

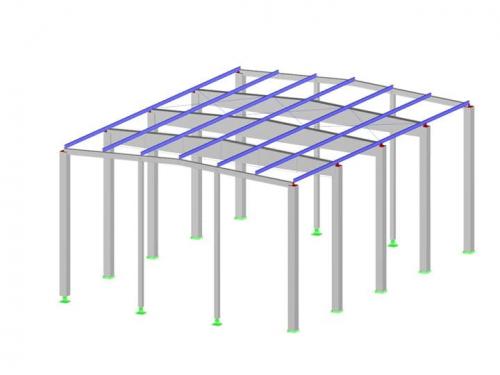

Программа для расчёта конструкций каркасов и ферм

Второй основной программой для расчёта конструкций от Dlubal Software является RSTAB 9. Как следует из названия, это программа для расчёта пространственных каркасов. RSTAB 9 имеет тот же набор функций, что и программа для расчёта по МКЭ RFEM. Если вы работаете только с конструкциями из каркасов, ферм и балок, эта программа — идеальный выбор для вас. Самое лучшее: Благодаря особому набору функция для работы с каркасным конструкциям, пользоваться ей стало ещё проще. Недаром, в течение многих лет это лучший выбор для расчёта и проектирования моделей чисто стержневых конструкций.

• Подробнее о RSTAB 9

Учет моделей грунта в программе RFEM

В расчетах программы RFEM можно использовать различные модели грунтов, такие как:

• Метод модуля реакции основания
• Модифицированный метод модуля реакции основания
• Модифицированные двухпараметрические модели грунтов (с перекрытиями фундаментов или дополнительными пружинами)
• Метод нелинейного итерационного расчёта грунтового массива
• 3D-анализ полупространства

Для подробных расчётов мы рекомендуем использовать аддон Geotechnical Analysis в RFEM 6, поскольку модуль деформации грунта в нём определяется в зависимости от нагрузки. Кроме того, модуль позволяет задать в разных областях разные слои грунта, благодаря чему можно представить структуру грунта еще более реалистично.

• Аддон Geotechnical Analysis для RFEM 6

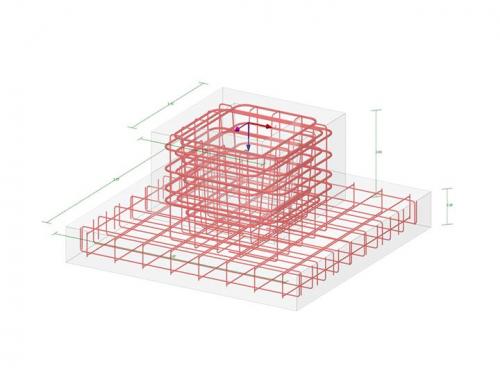

Расчёт фундаментов

Вам нужно больше вариантов для расчёта фундамента? Тогда у нас есть для вас то, что вам нужно. Используйте дополнительный модуль RF-/FOUNDATION Pro для расчёта отдельностоящих, сборных и блочных фундаментов для всех результирующих опорных сил. Звучит хорошо? Тогда присмотритесь:

• Дополнительный модуль RF-/FOUNDATION Pro для RFEM 5/RSTAB 8

Интерфейсы для обмена данными

Работа в команде - важный аспект при проектировании строительных объектов. Итак, сначала хорошие новости: Программное обеспечение Dlubal для расчёта конструкций можно легко интегрировать в процесс информационного моделирования строительства (BIM). Большое количество интерфейсов позволяет обмениваться данными цифровых моделей зданий с RFEM или RSTAB.

Используйте «Веб-сервис» в качестве программируемого интерфейса. Таким образом, вы сможете читать данные из RFEM и RSTAB и записывать их в эти программы.

• Веб-сервис и API
• Информационное моделирование строительства (BIM)

Поддержка и обучение

Служба поддержки клиентов Dlubal регулярно получает положительные отзывы от пользователей, которым мы смогли помочь. Мы работаем каждый день, чтобы вы, как клиент, остались довольны. Потому что помощь клиентам является фундаментальной основой философии компании Dlubal Software. Мы предоставляем любую поддержку, необходимую для выполнения вашей повседневной работы. Просто свяжитесь с нами!

• Бесплатная поддержка / сервис
• Вебинары
• Онлайн-обучение
• Онлайн-обучение
• Модели для скачивания

Контакт



У вас есть вопросы о нашей продукции или о том, что лучше всего подходит для ваших дизайнерских проектов? Свяжитесь с нами по телефону, электронной почте, в чате или на форуме, или выполните поиск по странице часто задаваемых вопросов, доступной круглосуточно и без выходных.

Расчет плитного фундамента методичка. Расчет фундаментной плиты

Заказать расчет или проект фундаментной плиты

Расчет фундаментной плиты является достаточно сложным, поскольку выполняется в 3D постановке с учетом совместной работы дома и основания. Фундаментная плита является одним из наиболее распространенных фундаментов в индивидуальном жилищном строительстве (далее ИЖС).  В данной статье рассмотрены основные аспекты расчета, проектирования и строительства фундаментной плиты для ИЖС.

Фундаментная плита. Термины и определения

Фундаментная плита (raft foundation) — это фундамент в виде сплошной бетонной или железобетонной плиты, который передает нагрузки на основание от всего сооружения.

Рис.1

Суть работы и особенности фундаментной плиты

Рассмотрим работу фундаментной плиты под нагрузкой. Основная нагрузка на фундаментные плиты передается через несущие стены и колонны.  На рисунке 2 показана деформированная схема системы «фундаментная плита – грунтовое основание» (для наглядности деформации увеличены во много раз и показаны в сечении). Как видно из рисунка 2, под стенами осадки плиты имеют максимальные значения, а между стенами осадки значительно меньше, поэтому формируется выгиб в противоположенную сторону.

Суть работы фундаментной плиты заключается в том, что в совестную работу с основанием включается не только та часть фундамента, на которую непосредственно действуют нагрузки, но относительно свободная от нагрузок часть фундамента. Таким образом, действующие на фундамент нагрузки «размазываются» по всей площади фундаментной плиты, вследствие этого появляются следующие преимущества относительно ленточного и столбчатого фундаментов:

• значительно снижается удельная нагрузка на грунт;
• значительно повышаются запасы по несущей способности основания;
• значительно снижаются осадки основания и их неравномерность.

Рис. 2

Исходя из особенностей работы фундаментной плиты, вытекают особенности армирования. Между несущими стенами или колоннами, как правило, рабочее армирование требуется в верхней зоне плиты, а под ними – рабочее армирование требуется в нижней зоне.

Изополя армирования фундаментной плиты в верхней зоне по оси Х

Рис. 3

Изополя армирования фундаментной плиты в нижней зоне по оси Y

Рис. 4

Область применения фундаментных плит

Фундаментные плиты целесообразно использовать:

• при возможности резкого ухудшения деформационно-прочностных характеристик грунтов основания (например, вследствие изменения гидрогеологических условий);
• на площадках, сложенных слабыми грунтами или  грунтами с модулем деформации менее 10 МПа;
• при наличии пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям;
• при строительстве на просадочных грунтах;
• при строительстве на органоминеральных и органических грунтах.

Иными словами, фундаментную плиту нужно применять в сложных инженерно-геологических условиях строительства. Если грунтовые условия достаточно хорошие, то дешевле применить ленточный фундамент с полами по грунту.

В частном строительстве фундаменты делают как правило малозаглубленными или вообще незаглубленными. Исходя из этого, фундаментная плита является предпочтительным вариантом, поскольку в отличие от ленточного фундамента, несущая способность основания будет гарантировано обеспечена даже на слабых грунтах.

Основные типы фундаментных плит для ИЖС

На участке строительства во многих случаях имеется перепад высот. Чтобы с одной стороны нивелировать этот перепад, а с другой – обеспечить требуемую высоту цоколя, разработаны различные варианты фундаментной плиты. На рисунках 5-11 показаны наиболее распространенные варианты фундаментных плит (подготовка под фундаменты условно не показана).

1. Незаглубленная или малозаглубленная фундаментная плита на участке без перепада.

Рис. 5

2. Малозаглубленная фундаментная плита со встроенной подпорной стенкой на участке с перепадом

Рис. 6

3. Малозаглубленная фундаментная плита ребрами вниз

Рис. 7

4. Малозаглубленная фундаментная плита ребрами вверх

Рис. 8

5. Заглубленная фундаментная плита (подземный этаж)

Рис. 9

6. Фундаментная плита с ребрами или без на насыпи

Рис. 10

7. Фундаментная плита на насыпном основании плюс подпорные стенки

Подробно о том, какие бывают подпорные стены, и как выполняется их расчет, написано здесь .

Рис. 11

Расчет фундаментной плиты

Фундаментные плиты являются достаточно сложными конструкциями с точки зрения расчета. Дело в том, что простого способа выполнить их расчет не существует. В отличие от ленточного фундамента, фундаментную плиту можно рассчитать только с применением численных методов.

Расчет фундаментной плиты включает следующие основные пункты:

1. расчет грунтового основания по несущей способности;

Моделируется фундаментная плита и несущие конструкции первого этажа.

Источник: https://idei-dizajna.ru-land.com/novosti/raschet-materialov-dlya-plitnogo-fundamenta-onlayn-kalkulyator-plitnogo-fundamenta

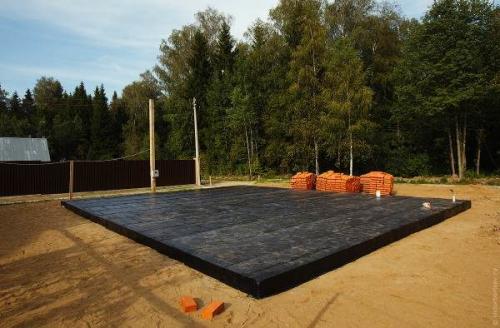

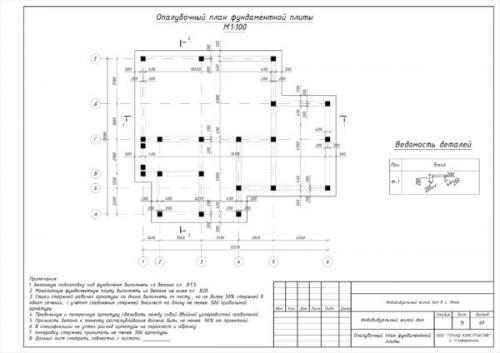

Расчет фундаментной плиты по нагрузке. Расчет плитного фундамента по нагрузке с примером

Существует только два типа фундаментов, которые подходят для строительства практически любых зданий: свайный и плитный. Они позволяют возводить здания на грунтах с плохими характеристиками с минимальными затратами. Монолитную плиту в качестве фундамента стоит выбрать по многим причинам, но чтобы она была прочной и надежной необходимо выполнить ее грамотный расчет.

Преимущества фундаментной плиты

К достоинствам конструкции можно отнести:

• строительство на грунтах с плохими характеристиками;
• возможность возведения крупных объектов;
• возможность самостоятельной заливки;
• высокая несущая способность;
• предотвращение локальных деформаций;
• устойчивость к воздействию сил морозного пучения.

К слабым сторонам такого типа фундаментов относят:

• нецелесообразность использования на участках с уклоном;
• большой расход бетона и арматуры;
• по сравнению с готовыми элементами фундамента, устройство монолитной плиты требует дополнительного времени на набор прочности бетоном;
• сложный расчет.

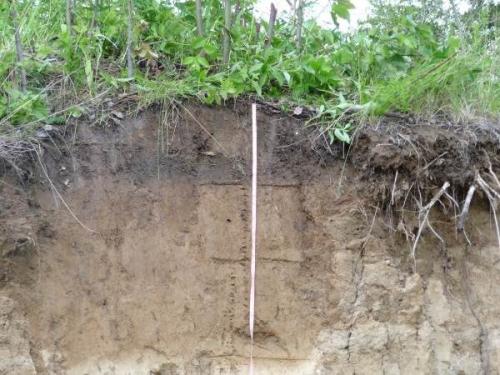

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

• водонасыщенность;
• несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

• бурение скважин;
• лабораторные исследования;
• разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

• шурфы;
• скважины.

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Важно! При проведении мероприятий необходимо выбирать несколько точек для изучения. Они должны располагаться под пятном застройки. Это позволит наиболее тщательно изучить тип почвы.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

*При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

Расчет толщины плиты

Расчет выполняется пои по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Стены и перегородки
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь.

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по.

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1,

где P — табличное значение несущей способности грунта.

Источник: https://idei-dizajna.ru-land.com/stati/kalkulyator-fundamenta-monolitnaya-plita-informaciya-po-naznacheniyu-kalkulyatora

Расчет толщины ленточного фундамента. Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

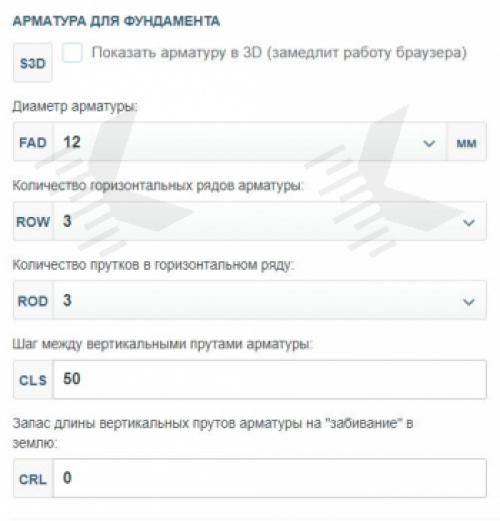

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Расчет толщины фундаментной плиты онлайн. Расчет материалов фундаментной плиты

Расчет фундаментной плиты

Укажите необходимые размеры в миллиметрах
Y - длина фундаментной плиты
X - ширина плиты
B - полная высота фундаментной плиты
Z - длина ячейки
W - ширина ячейки
D - диаметр арматуры
R - количество горизонтальных рядов арматуры
Если расчет арматуры вам не требуется, то оставьте это поле пустым.
Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
M - сколько требуется мешков цемента на 1 кубический метр бетона
K - вес одного мешка цемента в килограммах
T - толщина доски для опалубки
H - ширина доски
L - длина доски
Укажите стоимость материалов в вашем регионе.
Не забудьте пересчитать цены на сыпучие материалы в стоимость по весу, а не по объему.
Одним из видов мелкозаглубленного фундамента является монолитная фундаментная плита.
Обычно такой фундамент представляет собой монолитную бетонную плиту, которая расположена под всей площадью дома.
Для восприятия без деформаций нагрузок в плитном фундаменте обязательно применяется пространственное армирование по всему объему.
Их устройство требует большего расхода бетона и арматуры по сравнению с традиционными видами фундаментов и поэтому несколько дороже.
Что поможет рассчитать данная программа?
Объем бетона для заливки плиты.
Необходимое количество материалов для приготовления бетона - цемент, песок, щебень.
Количество доски, необходимое для устройства опалубки.
Ориентировочную стоимость всех стройматериалов.
Армирование фундаментной плиты зависит от геологических условий и проекта.
