Как работать с калькулятором

Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы сверится со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта. Не питайте иллюзий, что с помощью онлайн калькулятора можно рассчитать фундамент по нагрузкам, для этого как минимум надо сделать геологические изыскания и иметь проект дома на руках. Для подобных расчетов обращайтесь к проектировщикам.

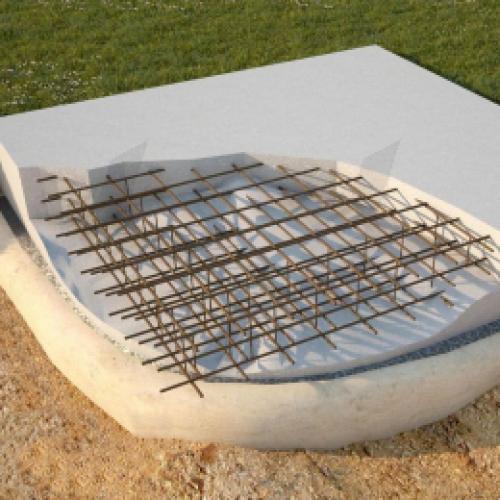

Армирование

В параметрах :

Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.

Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.

Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

Шаг сетки

Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

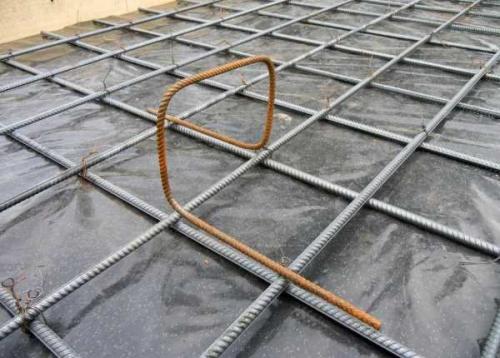

Паук из арматуры

В расчете:

Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.

Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.

Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.

Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.

Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.

Длина рабочей арматуры  рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.

Количество подставок — рассчитывается с плотностью 2 штука на м².

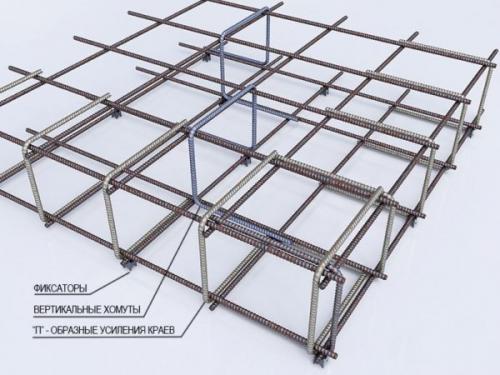

Под арматурой для усиления торцов понимаются П-образные хомуты для для усиления торцов (см. рисунок ниже):

Опалубка

Тут задается только высота (ширина) досок для самой опалубки и для вертикальных подпорок с шагом в 0,5 метра. Длина всех досок принимается равной 6 м. Толщина досок опалубки  принимается равной 40 мм, толщина досок для подпорок принимается 50 мм. Длина распорок не рассчитывается, т.к. не все их используют.

Подушка

Выпуск подушки за фундамент — подушка всегда делается чуть шире самой плиты, обычно на 20-30 см, иногда подушка делается сразу под отмостку — примерно на 1 метр шире плиты.

Стоимость материалов

В стоимости не рассчитывается бетон для подбетонки, геотекстиль и гидроизоляция, так как эти элементы не являются строго обязательными в конструкции плитного фундамента, и не все их делают.

Если вы заметите ошибку в работе калькулятора, пишите об этом в комментариях, постараемся исправить в кратчайшие сроки. Если что-то не понятно как считается также обращайтесь.

Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы свериться со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта.

Параметры:

Материал дома: Бетон Дерево Другой
Диаметр рабочей арматуры:
Шаг ячейки рабочей арматуры:
Диаметр поперечной арматуры:
Высота плиты:

Результат:

Материал	Количество
Арматура
Бетон
Доски для опалубки
Гидроизоляция
Песок
Щебень

Обратите внимание, что данный калькулятор не учитывает нагрузки на фундамент, для точного расчета необходимо обратиться к проектировщикам.

Расчет несущей способности плитного фундамента онлайн. Расчет фундаментной плиты

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.

Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки !

Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»

Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!

Источник: https://idei-dizajna.ru-land.com/stati/plitnyy-fundament-raschet-tolshchiny-na-chem-stroitsya-i-kak-provoditsya-raschet

Расчет фундаментной плиты по нагрузке. Расчет фундаментной плиты

Заказать расчет или проект фундаментной плиты

Расчет фундаментной плиты является достаточно сложным, поскольку выполняется в 3D постановке с учетом совместной работы дома и основания. Фундаментная плита является одним из наиболее распространенных фундаментов в индивидуальном жилищном строительстве (далее ИЖС).  В данной статье рассмотрены основные аспекты расчета, проектирования и строительства фундаментной плиты для ИЖС.

Фундаментная плита. Термины и определения

Фундаментная плита (raft foundation) — это фундамент в виде сплошной бетонной или железобетонной плиты, который передает нагрузки на основание от всего сооружения.

Рис.1

Суть работы и особенности фундаментной плиты

Рассмотрим работу фундаментной плиты под нагрузкой. Основная нагрузка на фундаментные плиты передается через несущие стены и колонны.  На рисунке 2 показана деформированная схема системы «фундаментная плита – грунтовое основание» (для наглядности деформации увеличены во много раз и показаны в сечении). Как видно из рисунка 2, под стенами осадки плиты имеют максимальные значения, а между стенами осадки значительно меньше, поэтому формируется выгиб в противоположенную сторону.

Суть работы фундаментной плиты заключается в том, что в совестную работу с основанием включается не только та часть фундамента, на которую непосредственно действуют нагрузки, но относительно свободная от нагрузок часть фундамента. Таким образом, действующие на фундамент нагрузки «размазываются» по всей площади фундаментной плиты, вследствие этого появляются следующие преимущества относительно ленточного и столбчатого фундаментов:

• значительно снижается удельная нагрузка на грунт;
• значительно повышаются запасы по несущей способности основания;
• значительно снижаются осадки основания и их неравномерность.

Рис. 2

Исходя из особенностей работы фундаментной плиты, вытекают особенности армирования. Между несущими стенами или колоннами, как правило, рабочее армирование требуется в верхней зоне плиты, а под ними – рабочее армирование требуется в нижней зоне.

Изополя армирования фундаментной плиты в верхней зоне по оси Х

Рис. 3

Изополя армирования фундаментной плиты в нижней зоне по оси Y

Рис. 4

Область применения фундаментных плит

Фундаментные плиты целесообразно использовать:

• при возможности резкого ухудшения деформационно-прочностных характеристик грунтов основания (например, вследствие изменения гидрогеологических условий);
• на площадках, сложенных слабыми грунтами или  грунтами с модулем деформации менее 10 МПа;
• при наличии пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям;
• при строительстве на просадочных грунтах;
• при строительстве на органоминеральных и органических грунтах.

Иными словами, фундаментную плиту нужно применять в сложных инженерно-геологических условиях строительства. Если грунтовые условия достаточно хорошие, то дешевле применить ленточный фундамент с полами по грунту.

В частном строительстве фундаменты делают как правило малозаглубленными или вообще незаглубленными. Исходя из этого, фундаментная плита является предпочтительным вариантом, поскольку в отличие от ленточного фундамента, несущая способность основания будет гарантировано обеспечена даже на слабых грунтах.

Основные типы фундаментных плит для ИЖС

На участке строительства во многих случаях имеется перепад высот. Чтобы с одной стороны нивелировать этот перепад, а с другой – обеспечить требуемую высоту цоколя, разработаны различные варианты фундаментной плиты. На рисунках 5-11 показаны наиболее распространенные варианты фундаментных плит (подготовка под фундаменты условно не показана).

1. Незаглубленная или малозаглубленная фундаментная плита на участке без перепада.

Рис. 5

2. Малозаглубленная фундаментная плита со встроенной подпорной стенкой на участке с перепадом

Рис. 6

3. Малозаглубленная фундаментная плита ребрами вниз

Рис. 7

4. Малозаглубленная фундаментная плита ребрами вверх

Рис. 8

5. Заглубленная фундаментная плита (подземный этаж)

Рис. 9

6. Фундаментная плита с ребрами или без на насыпи

Рис. 10

7. Фундаментная плита на насыпном основании плюс подпорные стенки

Подробно о том, какие бывают подпорные стены, и как выполняется их расчет, написано здесь .

Рис. 11

Расчет фундаментной плиты

Фундаментные плиты являются достаточно сложными конструкциями с точки зрения расчета. Дело в том, что простого способа выполнить их расчет не существует. В отличие от ленточного фундамента, фундаментную плиту можно рассчитать только с применением численных методов.

Расчет фундаментной плиты включает следующие основные пункты:

1. расчет грунтового основания по несущей способности;

Моделируется фундаментная плита и несущие конструкции первого этажа.

Расчет плитного фундамента методичка. Расчет плитного фундамента по нагрузке с примером

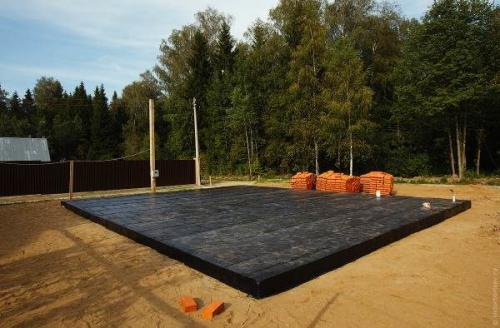

Существует только два типа фундаментов, которые подходят для строительства практически любых зданий: свайный и плитный. Они позволяют возводить здания на грунтах с плохими характеристиками с минимальными затратами. Монолитную плиту в качестве фундамента стоит выбрать по многим причинам, но чтобы она была прочной и надежной необходимо выполнить ее грамотный расчет.

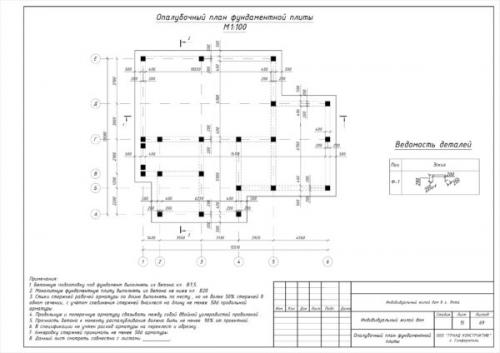

Преимущества фундаментной плиты

К достоинствам конструкции можно отнести:

• строительство на грунтах с плохими характеристиками;
• возможность возведения крупных объектов;
• возможность самостоятельной заливки;
• высокая несущая способность;
• предотвращение локальных деформаций;
• устойчивость к воздействию сил морозного пучения.

К слабым сторонам такого типа фундаментов относят:

• нецелесообразность использования на участках с уклоном;
• большой расход бетона и арматуры;
• по сравнению с готовыми элементами фундамента, устройство монолитной плиты требует дополнительного времени на набор прочности бетоном;
• сложный расчет.

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

• водонасыщенность;
• несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

• бурение скважин;
• лабораторные исследования;
• разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

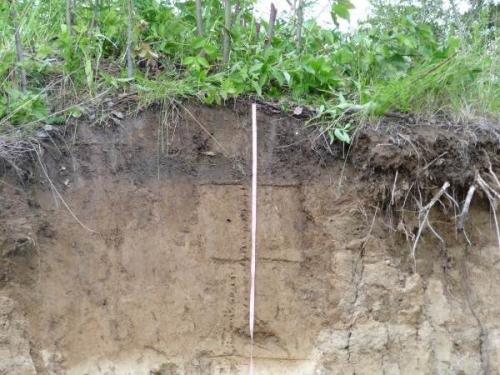

• шурфы;
• скважины.

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Важно! При проведении мероприятий необходимо выбирать несколько точек для изучения. Они должны располагаться под пятном застройки. Это позволит наиболее тщательно изучить тип почвы.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

*При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

Расчет толщины плиты

Расчет выполняется пои по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Стены и перегородки
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь.

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по.

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1,

где P — табличное значение несущей способности грунта.

Калькулятор монолитной плиты фундамента. Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента  нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Калькулятор монолитной плиты перекрытия. Калькуляторы

Калькуляторы для расчёта фундамента

Калькулятор для ленточного бетона

Принцип работы ленточного калькулятора

Все данные вводятся в метрах, если 30 см тогда Вам необходимо ввести (0.3 или 0,3)

• «S» – ширина ленточного фундамента;
• «h» – высота ленточного фундамента.

Используемая формула для расчёта – V=L*s*h. Также в расчёте учтён дополнительный запас 25% бетона, который необходим на просадку фундамента возникающая при заливке.

Снизу под расчётом, Вам будет предложена цена на все товарные марки, которые используют для ленточного фундамента (с М-200 до М-350).

Если Вам необходим товарный бетон другой марки, просто позвоните нам по контактным телефонам.

Калькулятор для расчёта плиты фундамента и перекрытия

Назначение калькулятора

Калькулятор для расчёта объёма бетонных смесей, который необходим при заливке монолитного фундамента. Для точного расчёта габаритов плиты перекрытия (фундамента), количества и размера требуемой арматуры, опалубки и объёмной массы бетона, который требуется для возведения фундамента плитного типа жилых зданий и промышленных строений.

Монолитная плита (фундамент), должна располагаться под всей площадью возводимого строения. Монолитная плита оказывает самое низкое давление на грунт в отличии например от ленточного фундамента. Важно: при расчёте фундамента глубина котлована должна быть глубиной не менее 30 см, лучше 40-50 см, . Высота плиты должна быть порядка 40 см +-5 см.

На дно котлована укладывается подушка из утрамбованного песка слоем в 10 см. Также плита нуждается в гидроизоляции.

Принцип работы

Калькулятором, применяется формула для расчёта объёма прямоугольных параллелепипедов – V= a*b*h

Для получения результата, Вам необходимо ввести основные параметры вашей монолитной фундаментной плиты:

• «a» – длина плиты (метр );
• «b» – ширина плиты (метр);
• «h» – высота (метр).

Объём бетона, который вы получите (V) в м3. Этих данных достаточно чтобы произвести правильный подсчёт и определить требуемое количество опалубки и арматуры, информация о составе монолитной плиты указана в СНиП 52-01-2003.
