Межэтажные деревянные перекрытия в кирпичном доме. Области применения и расчет деревянных перекрытий

18.01.2020 в 20:30

Межэтажные деревянные перекрытия в кирпичном доме. Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

  • в зданиях, построенных из древесины (каркасных и рубленых);
  • в дачных домах, рассчитанных на летнюю эксплуатацию;
  • в хозяйственных постройках (сараях, банях, мастерских);
  • в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Межэтажные деревянные перекрытия в кирпичном доме. Области применения и расчет деревянных перекрытий

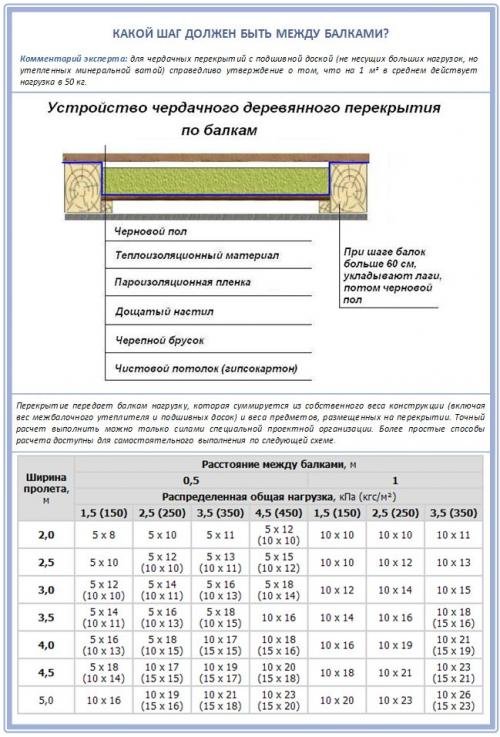

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Перекрытие второго этажа в деревянном доме. Типы межэтажных перекрытий

По назначению перекрытия делятся на:

  • межэтажные;
  • чердачные;
  • подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м2.

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

  • с открытыми и скрытыми балками;
  • с различными типами несущих балок;
  • с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Деревянные межэтажные перекрытия. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Перекрытие в деревянном доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

  • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
  • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
  • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.Перекрытие в деревянном доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Полы межэтажное перекрытие из деревянных балок. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

  • несущие балки;
  • направляющие бруски;
  • черновой потолок;
  • основа пола верхнего этажа;
  • утеплитель;
  • гидроизоляция;
  • декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Деревянные перекрытия в доме из газобетона. Железобетонные перекрытия: плюсы и минусы

Для домов из газобетона есть два наиболее подходящих типа перекрытий — железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои достоинства и недостатки, которые нужно учесть, выбирая наиболее подходящее вам.

Железобетонное перекрытие многие считают наиболее современным и прочным. Как видно из названия, при его обустройстве используют один из видов железобетонных плит. Они обеспечивают высокий уровень пожароустойчивости, они очень прочные и долговечные, практически нет ограничений по длине. Плиты из этого материала не особо страдают от повышенной влажности. Да и, что немаловажно, у них невысокая цена.

Хотя, конечно, у данного типа перекрытий есть и недостатки. Это, во-первых, высокий вес плит. Они тяжёлые и большие, что необходимо учитывать при закладке фундамента и возведении стен. Из-за того же веса их трудно уложить самостоятельно — практически не обойтись без специальной техники и помощников. Кроме того, если не сделать дополнительный бетонный или кирпичный распределительный пояс под плитами, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

По типу плит железобетонные перекрытия делят на:

  • Сделанные из обычных пустотных ж/б плит;
  • Монолитные.

Перекрытия из пустотных ж/б плит

Деревянные перекрытия в доме из газобетона. Железобетонные перекрытия: плюсы и минусы

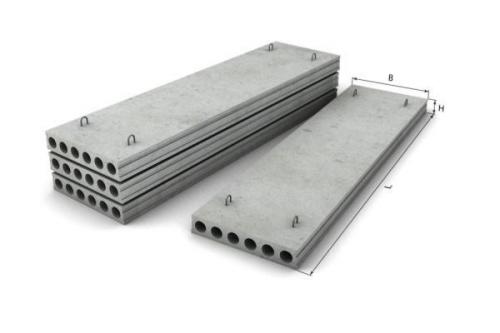

Пустотные железобетонные плиты придают большую лёгкость конструкции перекрытий

Пустотные ж/б плиты делают из тяжёлых марок бетона, но облегчают с помощью специальных воздушных камер-пустот, обычно имеющих форму цилиндра. Иногда эти пустоты существенно снижают вес плит.

Среди их достоинств стоит назвать:

  1. Большую лёгкость всей конструкции. Как уже было отмечено, воздушные камеры позволяют уменьшить вес каждой плиты, что положительно влияет на уровень нагрузки на фундамент и стены;
  2. Большую прочность. Пустоты не только хорошо влияют на вес, но и на прочность бетона. Они создают каркас, увеличивающий долговечность материала;
  3. Упрощение установки. Благодаря меньшему весу, эти плиты устанавливаются достаточно быстро и с минимальными усилиями;
  4. Отсутствие ограничений на форму оснований. Благодаря пустотным плитам перекрытия в доме можно делать даже самых сложных форм;
  5. Эстетику. Одной из важных проблем является расположение коммуникаций так, чтобы их было меньше видно. В пустотных плитах их можно размещать внутри камер.

Главный недостаток этих плит в сравнении с другими вариантами железобетонных перекрытий заключается как раз в прочности. Всё же они менее прочные, чем, например, монолитные плиты и более подвержены воздействию влажности и перепадов температур.

Монолитные плиты

Деревянные перекрытия в доме из газобетона. Железобетонные перекрытия: плюсы и минусы

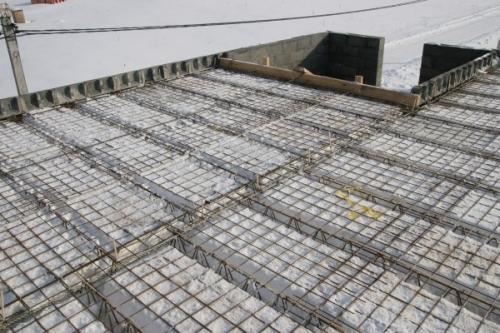

Перекрытия из монолитных плит обладают самой высокой несущей способностью

Монолитные перекрытия отличает наибольшая прочность, но платой за это является большой вес, самый большой из всех ж/б плит. Прочность монолитных плит достигается за счёт использования рёбер жёсткости и двухслойных связок.

Из достоинств монолитных железобетонных плит стоит отметить:

  1. Высокую прочность. Их несущая способность самая высокая из всех видов ж/б плит;
  2. Простоту в изготовлении. Для того, чтобы сделать такую плиту не нужны специальные формы или особые технологические навыки. Зачастую их делают прямо на стройплощадке;
  3. Простой монтаж.

Но все эти достоинства идут рядом с недостатками, которые многим могут показаться значительными:

  1. Необходимость наличия опалубки и опор. Хотя их можно арендовать, это всё равно дополнительные расходы. К тому же, и опалубка, и опоры — довольно громоздки;
  2. Остановка строительства при низких температурах. Монолитный бетон нельзя производить когда холодно, что при отечественном климате существенно сокращает время, когда можно заниматься возведением дома;
  3. Долго застывает. Паузы в строительстве придётся делать и из-за того, что монолитные плиты требуют продолжительного периода застывания;
  4. Низкий уровень звукоизоляции. Звукопроницаемость подобных плит очень высока;
  5. Дороговизна. Стоимость производства может быть слишком высокой.
