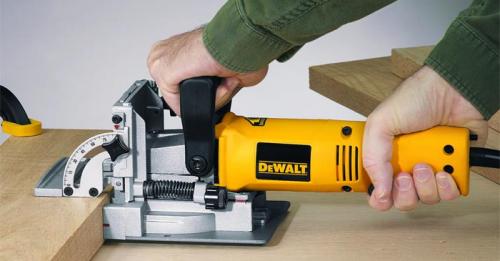

Для чего нужен фрезер ламельный. Конструкция
Для чего нужен фрезер ламельный. Конструкция
Внешне ламельные фрезеры относятся к ротационному типу деревообрабатывающего инструмента, и во многом схожи с присадочными фрезерами. Основное различие заключается в типе фрез: у присадочных они – спиральные, поэтому более приспособлены для выборки полостей овальной или круговой формы, преимущественно в древесине. Наоборот, ламельные фрезеры «заточены» под применение круговых или дисковых фрез, поэтому способны не только получать пазы, но и выполнять соответствующую обработку кромок. В последнем случае они успешно конкурируют с кромочными фрезерами .
Функциональные нюансы обуславливают различие в конструктивных решениях. Они сводятся к следующим:
- наличию вытянутого корпуса, что объясняется увеличенной длиной участка обработки;
- горизонтальным перемещением фрезерной головки;
- комплектацией прорезиненными вставками, при помощи которых фрезер легче удерживается;
- более мягкой кинематикой движения фрезерной головки, в результате чего возможна обработка керамики, МДФ-заготовок или гипсокартона.
Используя соответствующий инструмент, на ламельных фрезерах можно выполнять также такие операции как формирование ровных и точных зазоров, выборку канавок для плотного прилегания досок друг к другу, и даже получение узоров на деревянных заготовках. Некоторые мастера применяют рассматриваемую технику даже в качестве заменителя циркулярной пилы.

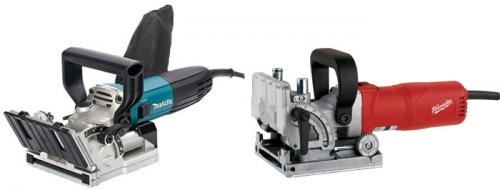

Типовой ламельный фрезер состоит из следующих узлов:
- Электродвигателя.
- Подошвы.
- Понижающего редуктора.
- Корпуса с откидной крышкой.
- Ручки, на которой располагается панель управления.
- Переустанавливаемого упора.
- Стружкосборника.
Мощность привода у ламельных фрезеров начинается от 700…750 Вт; этого вполне достаточно для производства отдельных пазов в домашних условиях. Фрезеры полупромышленного типа комплектуются электродвигателями мощностью до 1200…1500 Вт; изготовление более мощного инструмента считается нецелесообразным из-за заметных вибраций и увеличения массы устройства, которое становится трудно удерживать и перемещать при помощи рук.
Прочими параметрами выбора ламельных фрезеров являются:
- Ход фрезерной головки (до 60 мм).
- Предельная глубина выбираемого паза или отверстия.
- Число оборотов фрезы (до 24000 мин-1у полупрофессиональных типоразмеров).
- Размеры фрезы – не менее 100 мм в диаметре.
Основные торговые марки, занимающиеся производством данного оборудования – Bosch, Makita, DeWalt. Из отечественных марок наиболее популярны ламельные фрезеры от Интерскол и Диолд.
Ламельный фрезер из болгарки
Чтобы сделать ламельный фрезер из болгарки, лучше всего, конечно, иметь электроинструмент с регулируемыми оборотами ротора. В таком случае, можно выставить наиболее удобную скорость вращения диска. Но если болгарки с регулируемыми оборотами диска нет, то не беда, можно использовать и обычную болгарку под 125 круг.
Также, для изготовления фрезера из болгарки потребуется ламельная фреза, такая как на картинках. Ну и подручные материалы, которые наверняка найдутся в подсобке у каждого уважающего себя мастера. В первую очередь понадобится сделать корпус для ламельного фрезера из болгарки.
Основным материалом для изготовления корпуса служит фанера, но если есть другой материал, например оргстекло, то его также можно приспособить для этих целей. О том, как отполировать оргстекло в домашних условиях, можно прочитать, кликнув по выделенной ссылке.

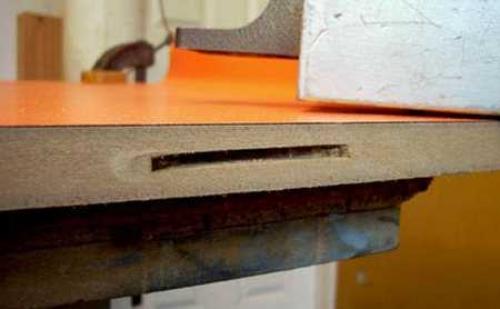

Чтобы регулировать высоту пропила ламелей фрезерным станком из болгарки, необходимо предусмотреть простое подъёмное приспособление. Если надобности в регулировке высоты пропила нет, то можно сделать фиксированную высоту на которой, и следует закрепить в деревянном корпусе болгарку с диском для резки ламелей.
Сборка ламельного фрезера своими руками

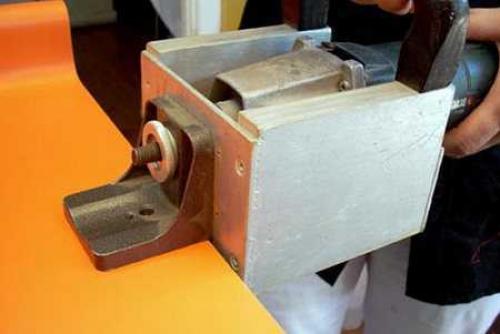

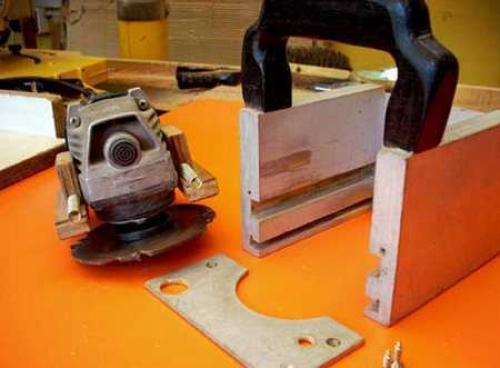

Как видно на картинках, конструкция ламельного фрезера из болгарки имеет несколько раздельных частей. Основной корпус с пропилами по бокам состоит из трёх стенок, двух боковых и задней стенки. Верха и низа у корпуса нет, а спереди устанавливается в боковые пропилы вторая часть, на которой зафиксирована болгарка с установленным ламельным диском.
Закрепить вторую часть корпуса к угловой шлифмашине, можно посредством болтов, используя для этого боковую резьбу под держатель УШМ. При этом не стоит забывать о мерах предосторожности в работе с инструментом. О технике безопасности при работе с болгаркой рассказывалось ранее в этом строительном журнале.
Ламельный фрезер dewalt. Обзор
Американская компания Dewalt (Девольт) ведет свою деятельность с 1922 года. В настоящее время бренд Девольт известен во всем мире как детище еще одной крупной американской компании Stanley Black & Decker. Основное направление производителя — это разработка и сборка электрических и аккумуляторных инструментов ( лобзики , фрезеры, шуруповерты, дрели), а также запчастей, оснастки, комплектующих к ним. Бренд Dewalt широко известен во всем мире, в особенности хорошо с ним знакомы профессионалы в сфере мебельной и деревообрабатывающей промышленности и производства.
Сегодня инструменты Dewalt производят в Канаде, США, Мексике, Германии, Бразилии, Великобритании, Чехии и Италии. Штаб-квартира компании расположена в американском городе Таусон (штат Мэриленд). Ассортимент компании насчитывает более трехсот моделей электрических и аккумуляторных инструментов, к которым относятся и фрезеры Девольт. Помимо технических изделий и комплектующих, под брендом Dewalt выпускается также одежда, защитное снаряжение, обувь для работы с электрическими инструментами.
Фрезеры Dewalt известны благодаря высокой мощности, отличному качеству сборки. Вся продукция компании получает положительные отзывы от владельцев. Благодаря универсальности и мощности, использовать фрезеры Dewalt можно как для работы с древесиной, так и для обработки металлических изделий. Кроме того, общеизвестен факт работы фрезеров Девольт с ГКЛ — гипсоволоконным материалом, который сложно поддается ровному качественному распилу. Также возможна работа фрезером Dewalt в столе или станке, как самодельном, так и заводского образца.

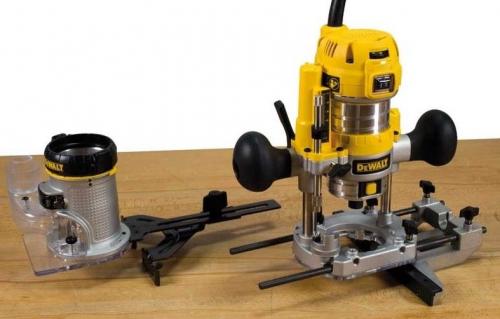

Фрезеры Dewalt
Преимущества фрезеров Dewalt:
- отличная сборка;
- высокое качество всех комплектующих;
- высокий уровень гарантийного обслуживания;
- наличие супер-мощных профессиональных моделей;
- медленный износ запчастей;
- эргономичность конструкции;
- срок гарантийного обслуживания 36 месяцев;
- обширная комплектация;
- наличие светодиодной подсветки;
- высокая точность фрезерования.
Недостатки фрезеров Dewalt:
- чем выше мощность фрезера, тем выше его вес;
- высокая стоимость как самого фрезера, так и расходников, комплектующих.
Ламельный фрезер AB111N. Фрезер для шкантов и пазов - ламельный фрезер Virutex AB111N
Производитель: VIRUTEX
Модель: AB111N
AB111N Фрезер для шкантов и пазов - ламельный фрезер
Ламельный фрезер специально разработан для фрезерования пазов под закладной элемент (плоский шкант) при любом типе соединения (в «ус», угловое соединение, соединение по плоскости) во всех типах древесины и ДСП. На фрезере установлен новый двигатель мощностью 900 Вт с системой электронного поддержания оборотов под нагрузкой. Благодаря конструкции его упоров, которые обеспечивают настройку по высоте и углу, не требуется проводить точные замеры. Кроме того, при подобном типе соединения существует возможность продольного смещения деталей друг относительно друга для достижения наиболее точного соединения. Фрезер оснащен трехпозиционным поворотным упором, обеспечивающим быструю и простую настройку глубины фрезерования под соответствующий типоразмер шканта (ламели). Фрезер имеет отвод стружки и комплектуется соединительным патрубком для подключения к пылеудаляющему аппарату. При использовании дополнительной оснастки может применяться для устранения дефектов древесины.
Технические характеристики
| Двойная изоляция | |
| Мощность: | 900 W |
| Размер фрезы: | 100x22x4 mm |
| Частота вращения: | 10.000/min |
| Глубина фрезерования: | 20 mm |
| Вес: | 2,9 Kg |
Стандартная комплектация
Диск твердосплавный Ø100x22x4 мм (арт. 1440080), 2 зуба и 2+2 предрезца, транспортировочный бокс, адаптер для подключения пылесборника.
Дополнительная комплектация
6446078 Упор - направляющая CB64B. Предназначен для формирования паза под установку задней панели или выравнивания деревянных потолочных планок под установку плинтусов.
6446079 Ремонтная насадка CA64B. Насадка разработана для устранения дефектов древесины (смоляных кармашков, сучков и т.п.). Фреза не включена.
