Плиточный тип фундамента состоит из основания постройки, представляющей собой плоскую либо же с ребрами жесткости железобетонную плиту. Конструкция данного фундамента бывает нескольких типов: сборная или монолитная.

Сборным фундаментом называют уложенные готовые плиты, изготовленные на заводе. Плиты укладывают стройтехникой на предварительно подготовленное, то есть выровненное и уплотненное, основание. Здесь могут использоваться аэродромные плиты (ПАГ) либо же дорожные плиты (ПДН, ПД). У такой технологии имеется большой недостаток. Связан он с отсутствующей цельностью, а, как следствие, и с соответствующей невозможностью сопротивления даже самым небольшим передвижениям грунта. Именно по этой причине сборный тип плитного фундамента в основном применяют лишь на поверхностях из скального грунта либо на непучинистых крупнообломочных грунтах для сооружения маленьких построек из дерева в районах, где минимальная глубина промерзания.

А вот монолитный плитный фундамент – это одна целая жесткая железобетонная конструкция, что возводится под площадью самого строения.

По геометрической форме данный тип фундамента бывает нескольких видов.

• Простой. Когда нижняя сторона фундаментной плитки плоская и ровная.
• Усиленный. Когда нижняя сторона имеет ребра жесткости, которые расположены в вычисленном особыми расчетами порядке.
• УШП. Так называют утепленный тип шведских плит, которые относятся к разновидности фундаментных плит усиленного вида. При строительстве применяют уникальную технологию: бетонную смесь заливают в отдельно разработанный заводской тип несъемной опалубки, который и позволяет в дальнейшем формировать на упругом основании, вернее, в нижней ее части и на поверхности сетку заармированных и малых по размеру ребер жесткости. Также у УШП есть система подогрева.

Данная статья рассказывает о простейшем монолитном плитном фундаменте.

Программа для расчета фундаментной плиты. Программы для расчёта и проектирования оснований и фундаментов

Расчёт фундаментов в программе RFEM и RSTAB

Как известно, ни ожин строительный объект не может быть возведен без прочного фундамента. Чтобы упростить проектирование различных типов фундаментов, таких как фундаментные плиты, отдельностоящие, сборные и блочные фундаменты, мы предлагаем вам дополнительный модуль RF-/FOUNDATION Pro для RFEM 5 / RSTAB 8.

Для получения высококачественного расчёта конструкций необходимо реалистичное определение условий грунта. Также мы предлагаем вам соответствующий аддон Геотехнический расчёт для RFEM 6, который использует свойства образцов грунта для определения анализируемого тела грунта. Это предоставляет вам важные данные для дальнейшего расчёта конструкций вашего объекта.

Программа для расчёта конструкций по МКЭ

Да, существует множество программ для расчёта конструкций, но RFEM уникальна. Программа для расчёта конструкций RFEM 6 является основой семейства модульных программ. Основная программа RFEM задаёт конструкции, материалы и нагрузки плоских и пространственных конструктивных систем, состоящих из пластин, стен, оболочек и стержней. Вы полагаетесь на сочетание различных элементов? Программа также позволяет создавать комбинированные конструкции, а также моделировать тела и контактные элементы.

• Подробнее о RFEM 6



Программа для расчёта конструкций каркасов и ферм

Второй основной программой для расчёта конструкций от Dlubal Software является RSTAB 9. Как следует из названия, это программа для расчёта пространственных каркасов. RSTAB 9 имеет тот же набор функций, что и программа для расчёта по МКЭ RFEM. Если вы работаете только с конструкциями из каркасов, ферм и балок, эта программа — идеальный выбор для вас. Самое лучшее: Благодаря особому набору функция для работы с каркасным конструкциям, пользоваться ей стало ещё проще. Недаром, в течение многих лет это лучший выбор для расчёта и проектирования моделей чисто стержневых конструкций.

• Подробнее о RSTAB 9

Учет моделей грунта в программе RFEM

В расчетах программы RFEM можно использовать различные модели грунтов, такие как:

• Метод модуля реакции основания
• Модифицированный метод модуля реакции основания
• Модифицированные двухпараметрические модели грунтов (с перекрытиями фундаментов или дополнительными пружинами)
• Метод нелинейного итерационного расчёта грунтового массива
• 3D-анализ полупространства

Для подробных расчётов мы рекомендуем использовать аддон Geotechnical Analysis в RFEM 6, поскольку модуль деформации грунта в нём определяется в зависимости от нагрузки. Кроме того, модуль позволяет задать в разных областях разные слои грунта, благодаря чему можно представить структуру грунта еще более реалистично.

• Аддон Geotechnical Analysis для RFEM 6



Расчёт фундаментов

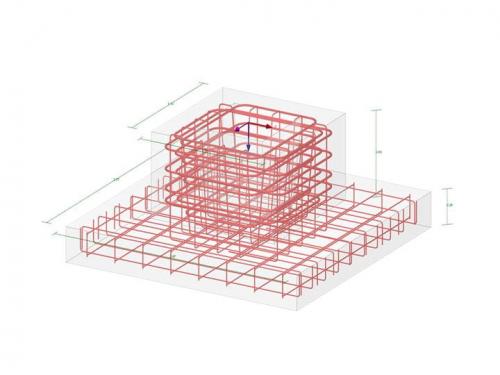

Вам нужно больше вариантов для расчёта фундамента? Тогда у нас есть для вас то, что вам нужно. Используйте дополнительный модуль RF-/FOUNDATION Pro для расчёта отдельностоящих, сборных и блочных фундаментов для всех результирующих опорных сил. Звучит хорошо? Тогда присмотритесь:

• Дополнительный модуль RF-/FOUNDATION Pro для RFEM 5/RSTAB 8

Интерфейсы для обмена данными

Работа в команде - важный аспект при проектировании строительных объектов. Итак, сначала хорошие новости: Программное обеспечение Dlubal для расчёта конструкций можно легко интегрировать в процесс информационного моделирования строительства (BIM). Большое количество интерфейсов позволяет обмениваться данными цифровых моделей зданий с RFEM или RSTAB.

Используйте «Веб-сервис» в качестве программируемого интерфейса. Таким образом, вы сможете читать данные из RFEM и RSTAB и записывать их в эти программы.

• Веб-сервис и API
• Информационное моделирование строительства (BIM)

Поддержка и обучение

Служба поддержки клиентов Dlubal регулярно получает положительные отзывы от пользователей, которым мы смогли помочь. Мы работаем каждый день, чтобы вы, как клиент, остались довольны. Потому что помощь клиентам является фундаментальной основой философии компании Dlubal Software. Мы предоставляем любую поддержку, необходимую для выполнения вашей повседневной работы. Просто свяжитесь с нами!

• Бесплатная поддержка / сервис
• Вебинары
• Онлайн-обучение
• Онлайн-обучение
• Модели для скачивания

Контакт



У вас есть вопросы о нашей продукции или о том, что лучше всего подходит для ваших дизайнерских проектов? Свяжитесь с нами по телефону, электронной почте, в чате или на форуме, или выполните поиск по странице часто задаваемых вопросов, доступной круглосуточно и без выходных.

Расчет плитного фундамента снип. Расчет плитного фундамента по нагрузке с примером

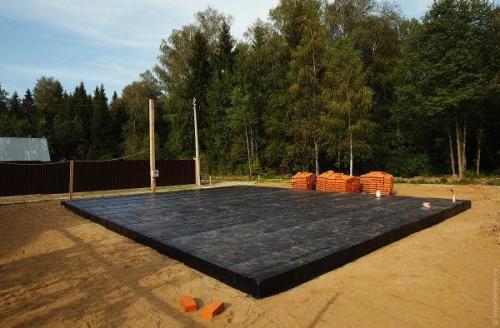

Существует только два типа фундаментов, которые подходят для строительства практически любых зданий: свайный и плитный. Они позволяют возводить здания на грунтах с плохими характеристиками с минимальными затратами. Монолитную плиту в качестве фундамента стоит выбрать по многим причинам, но чтобы она была прочной и надежной необходимо выполнить ее грамотный расчет.

Преимущества фундаментной плиты

К достоинствам конструкции можно отнести:

• строительство на грунтах с плохими характеристиками;
• возможность возведения крупных объектов;
• возможность самостоятельной заливки;
• высокая несущая способность;
• предотвращение локальных деформаций;
• устойчивость к воздействию сил морозного пучения.

К слабым сторонам такого типа фундаментов относят:

• нецелесообразность использования на участках с уклоном;
• большой расход бетона и арматуры;
• по сравнению с готовыми элементами фундамента, устройство монолитной плиты требует дополнительного времени на набор прочности бетоном;
• сложный расчет.

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

• водонасыщенность;
• несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

• бурение скважин;
• лабораторные исследования;
• разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

• шурфы;
• скважины.

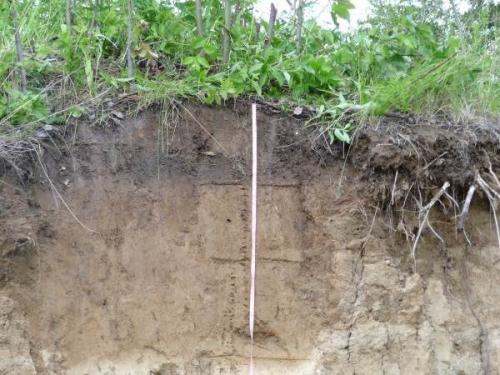

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Важно! При проведении мероприятий необходимо выбирать несколько точек для изучения. Они должны располагаться под пятном застройки. Это позволит наиболее тщательно изучить тип почвы.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

*При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

Расчет толщины плиты

Расчет выполняется пои по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Стены и перегородки
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь.

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по.

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Источник: https://idei-dizajna.ru-land.com/novosti/kak-opredelit-neobhodimuyu-tolshchinu-fundamentnoy-plity-raschet

Толщина монолитной плиты для одноэтажного дома. Можно ли уменьшить толщину плиты

В официальном проектировании с помощью увеличения арматуры в наиболее нагруженных зонах можно добиться экономии бетона путём уменьшения толщины монолита. А чтобы обеспечить наибольшую статичность и предупредить вероятность проскальзывания в подошве, актуального для строительства на глинистых почвах, плитам нередко придают ребристую форму.

• Монолитные рёбра, жёстко связанные арматурой с плитой, могут быть направленными вверх, образуя ростверк (он же выполняет и функцию цоколя). Получается комбинированный фундамент, который строители называют плитно-ростверковым (его фото представлено в начале статьи). Именно этот вариант в большинстве случаев предусматривается, когда под домом проектируется цокольный этаж.

Монолитный цокольный этаж на заглублённой плите

• Данный вид плиты идеально подходит для зданий, стены которых возводятся из теплоэффективных каменных материалов, реагирующих трещинами на нестабильность грунта. Вариант с верхними рёбрами избавляет от необходимости строительства цоколя, ведь толщины плиты чаще всего недостаточно, чтобы поднять полы первого этажа выше уровня выпадающего зимой снега.
• Но в некоторых случаях рёбра проектируют не поверх плиты, а под ней. Они обязательно располагаются в толще грунта, тогда как сама монолитная плита находится выше его уровня. Рёбра жёсткости охватывают периметр дома и связывают его продольными балками. Формируются они по принципу ленты, поэтому данный вариант плиты именуют ленточно-плитным фундаментом.
• Такой конструктив плиты лучше работает на грунтах с невысокой прочностью. Ребристые плиты чаще применяют в холодных климатических зонах, на глубоко промерзающих и вечномёрзлых грунтах, с обязательной закладкой в межрёберное пространство теплоизолирующих плит экструзионного пенополистирола.
• За счёт разницы толщин утеплительного контура и формируется ребристая конфигурация, а сама плита получается более тонкой. Если обычная плоская плита под одноэтажный дом должна иметь толщину 250-300 мм, то при наличии рёбер и правильном распределении арматуры, толщина плиты может уменьшаться до 150, и даже до 120 мм.

Источник: https://idei-dizajna.ru-land.com/novosti/raschet-tolshchiny-dlya-plitnogo-fundamenta-kak-rasschitat-tolshchinu-plity

Расчет несущей способности плитного фундамента онлайн. Расчет плитного фундамента

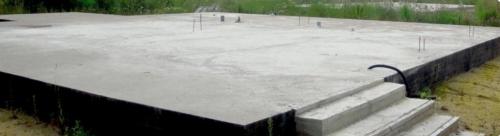

Онлайн калькулятор расчета монолитного плитного фундамента.

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь будущего здания. Плитный фундамент  характеризуется самым низким показателем давления на грунт среди других типов фундаментов.

Расчет плитного фундамента

Онлайн расчет монолитного плитного фундамента необходим для расчетов размеров:  опалубки , количества арматуры и объема бетона.

Обратите внимание!

Обязательно выясните какими характеристиками обладает грунт под будущим фундаментом, так это это является решающим фактором при выборе данного типа фундамента.

Все расчеты в калькуляторе выполнены в соответствии со СНиП 52-01-2003 ,  СНиП 3.03.01-87 и ГОСТ Р 52086-2003 .

Общие сведения по результатам расчетов:

Периметр плиты — общая длина всех сторон фундамента.
Площадь подошвы плиты равна площади необходимого утеплителя и гидроизоляции между плитой и почвой.
Площадь боковой поверхности равна площади утеплителя всех боковых сторон.
Объем бетона необходимого заказывать с 10% запасом.
Вес бетона указан примерный по средней плотности.
Нагрузка на почву от фундамента — распределенная нагрузка на всю площадь опоры.
Минимальный диаметр стержней арматурной сетки — минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
Минимальный диаметр вертикальных стержней арматуры по СНиП.
Размер ячейки сетки — средний размер ячеек сетки арматурного каркаса.
Величина нахлеста арматуры при креплении отрезков стержней внахлест.
Общая длина арматуры для вязки каркаса с учетом нахлеста.
Общий вес арматуры — вес арматурного каркаса.
Толщина доски опалубки — расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
Количество досок для опалубки — количество материала для опалубки заданного размера.

Расчет диагонали для угла 90 градусов .

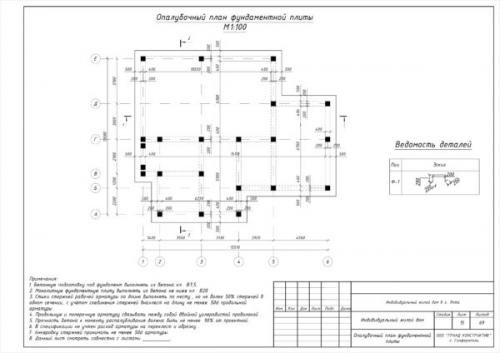

Расчет плитного фундамента методичка. Расчет фундаментной плиты

Заказать расчет или проект фундаментной плиты

Расчет фундаментной плиты является достаточно сложным, поскольку выполняется в 3D постановке с учетом совместной работы дома и основания. Фундаментная плита является одним из наиболее распространенных фундаментов в индивидуальном жилищном строительстве (далее ИЖС).  В данной статье рассмотрены основные аспекты расчета, проектирования и строительства фундаментной плиты для ИЖС.

Фундаментная плита. Термины и определения

Фундаментная плита (raft foundation) — это фундамент в виде сплошной бетонной или железобетонной плиты, который передает нагрузки на основание от всего сооружения.

Рис.1

Суть работы и особенности фундаментной плиты

Рассмотрим работу фундаментной плиты под нагрузкой. Основная нагрузка на фундаментные плиты передается через несущие стены и колонны.  На рисунке 2 показана деформированная схема системы «фундаментная плита – грунтовое основание» (для наглядности деформации увеличены во много раз и показаны в сечении). Как видно из рисунка 2, под стенами осадки плиты имеют максимальные значения, а между стенами осадки значительно меньше, поэтому формируется выгиб в противоположенную сторону.

Суть работы фундаментной плиты заключается в том, что в совестную работу с основанием включается не только та часть фундамента, на которую непосредственно действуют нагрузки, но относительно свободная от нагрузок часть фундамента. Таким образом, действующие на фундамент нагрузки «размазываются» по всей площади фундаментной плиты, вследствие этого появляются следующие преимущества относительно ленточного и столбчатого фундаментов:

• значительно снижается удельная нагрузка на грунт;
• значительно повышаются запасы по несущей способности основания;
• значительно снижаются осадки основания и их неравномерность.

Рис. 2

Исходя из особенностей работы фундаментной плиты, вытекают особенности армирования. Между несущими стенами или колоннами, как правило, рабочее армирование требуется в верхней зоне плиты, а под ними – рабочее армирование требуется в нижней зоне.

Изополя армирования фундаментной плиты в верхней зоне по оси Х

Рис. 3

Изополя армирования фундаментной плиты в нижней зоне по оси Y

Рис. 4

Область применения фундаментных плит

Фундаментные плиты целесообразно использовать:

• при возможности резкого ухудшения деформационно-прочностных характеристик грунтов основания (например, вследствие изменения гидрогеологических условий);
• на площадках, сложенных слабыми грунтами или  грунтами с модулем деформации менее 10 МПа;
• при наличии пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям;
• при строительстве на просадочных грунтах;
• при строительстве на органоминеральных и органических грунтах.

Иными словами, фундаментную плиту нужно применять в сложных инженерно-геологических условиях строительства. Если грунтовые условия достаточно хорошие, то дешевле применить ленточный фундамент с полами по грунту.

В частном строительстве фундаменты делают как правило малозаглубленными или вообще незаглубленными. Исходя из этого, фундаментная плита является предпочтительным вариантом, поскольку в отличие от ленточного фундамента, несущая способность основания будет гарантировано обеспечена даже на слабых грунтах.

Основные типы фундаментных плит для ИЖС

На участке строительства во многих случаях имеется перепад высот. Чтобы с одной стороны нивелировать этот перепад, а с другой – обеспечить требуемую высоту цоколя, разработаны различные варианты фундаментной плиты. На рисунках 5-11 показаны наиболее распространенные варианты фундаментных плит (подготовка под фундаменты условно не показана).

1. Незаглубленная или малозаглубленная фундаментная плита на участке без перепада.

Рис. 5

2. Малозаглубленная фундаментная плита со встроенной подпорной стенкой на участке с перепадом

Рис. 6

3. Малозаглубленная фундаментная плита ребрами вниз

Рис. 7

4. Малозаглубленная фундаментная плита ребрами вверх

Рис. 8

5. Заглубленная фундаментная плита (подземный этаж)

Рис. 9

6. Фундаментная плита с ребрами или без на насыпи

Рис. 10

7. Фундаментная плита на насыпном основании плюс подпорные стенки

Подробно о том, какие бывают подпорные стены, и как выполняется их расчет, написано здесь .

Рис. 11

Расчет фундаментной плиты

Фундаментные плиты являются достаточно сложными конструкциями с точки зрения расчета. Дело в том, что простого способа выполнить их расчет не существует. В отличие от ленточного фундамента, фундаментную плиту можно рассчитать только с применением численных методов.

Расчет фундаментной плиты включает следующие основные пункты:

1. расчет грунтового основания по несущей способности;

Моделируется фундаментная плита и несущие конструкции первого этажа.

Источник: https://idei-dizajna.ru-land.com/novosti/raschet-tolshchiny-plitnogo-fundamenta-tipovaya-shema-monolitnogo-plitnogo-fundamenta

Калькулятор монолитной плиты перекрытия. Как калькулятор считает необходимое количество бетона

Расчет монолитного перекрытия онлайн калькулятор производит в следующей последовательности:

• Сервис рассчитывает на основании внесенных линейных размеров – длины (D), ширины (L) ,толщины (H) – плиты объем фундамента V_ф:

V_ф= H×L×D; м. куб.

• Параллельно определяется объем занимаемый арматурной сеткой V_а. Происходит это по следующей формуле:

r – радиус арматуры, м.

• затем по разности между всем объемами фундамента и арматуры находится объем необходимого для его заливки бетона V_б:

• На последнем этапе объем бетона (V_б) умножается на его плотность (P), в результате чего получается масса бетона:

М_б= V_б×P; кг

Плитный фундамент не является сложной геометрической фигурой и достаточно легко рассчитывается типовыми формулами Источник moidomkarkas.ru

Пример расчетов

Исходные данные :

• Размеры котлована под заливку основания составляют 10×6 м.;
• Толщина фундаментной плиты – 0,3 м.;

Расчет :

• Объем фундамента равен V_ф= 10×6×0,3=18 м. куб.
• Для армирования такого фундамента планируется применять два слоя сетки из арматуры диаметром 12 мм. (радиусом 0,006 м.) суммарной длиной 1232 м. Таким образом занимаемый арматурной сеткой будет равен V_а= 1232×0,006²×3,14=0,14 м.куб.;
• Объем бетона будет равен V_б= 18-0,14 = 17,86 м. куб.;
• Так как планируется использовать бетона марки В 22,5 (М300) плотностью 2350 кг/м. куб. его масса необходимая для заливки данной плиты равна М_б= 17,86×2350=41 971 кг. (41,9 т.).

Результат :

• Таким образом для заливки основания размером 10×6×0,3 м требуется 17,86 м.куб. бетона марки В 22,5(М300) массой 41 971 кг.

Как калькулятор считает арматуру

Для расчета потребности в арматуре учитываются линейные размеры основания (длина и ширина), количество слоев прутьев и шаг арматурной сетки.
