Монтаж перекрытий в деревянном доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

01.01.2020 в 06:30

Монтаж перекрытий в деревянном доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

  • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
  • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
  • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.Монтаж перекрытий в деревянном доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Устройство межэтажного перекрытия по деревянным балкам. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Источник: https://dom-na-vodah.ru/stati/derevyannye-mezhetazhnye-perekrytiya-v-dome-tehnologiya-montazha-perekrytiy-iz-dereva

Балки перекрытия в деревянном доме. Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

  • в зданиях, построенных из древесины (каркасных и рубленых);
  • в дачных домах, рассчитанных на летнюю эксплуатацию;
  • в хозяйственных постройках (сараях, банях, мастерских);
  • в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Балки перекрытия в деревянном доме. Области применения и расчет деревянных перекрытий

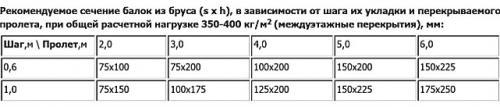

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Деревянное межэтажное перекрытие. Требования к межэтажным перекрытиям

Межэтажные перекрытия обязаны выдерживать постоянные и переменные нагрузки, то есть кроме собственного веса выдерживать вес мебели и людей. Они должны быть достаточно жёсткими и не допускать превышение максимального прогиба, обеспечивать достаточную шумо- и теплоизоляцию.

Перед работой советуем ознакомиться с материалами, изложенными в СНиП II-25–80 (СП 64.13330.2011), там много полезной информации.

Монтаж перекрытий в деревянном доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок 02

Удельные нагрузки от мебели и людей для жилого помещения принимаются согласно нормам. Однако если планируется установка чего-то массивного, например, аквариума на 1000 л или камина из натурального камня, это обязательно нужно учитывать.

Жесткость балок определяется расчётом и выражается в допустимом изгибе на длину пролёта. Допустимый изгиб зависит от вида перекрытия и материала покрытия. Основные предельные прогибы, определяемые СНиП, приведены в таблице 1.

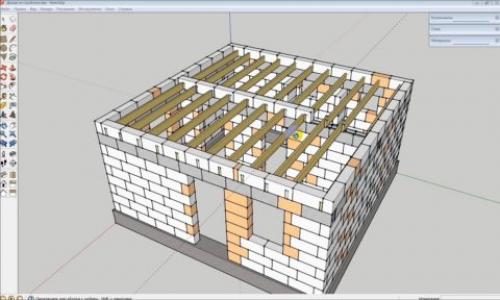

Перекрытия по деревянным балкам в доме из газобетона. Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Перекрытия по деревянным балкам в доме из газобетона. Особенности монтажа деревянных балок перекрытий в газобетонном доме

Сращивание балок по длине допускается производить только на несущих стенах

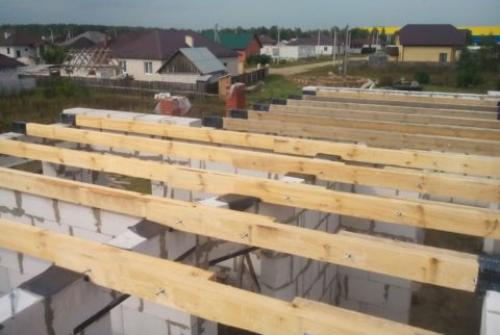

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Перекрытия по деревянным балкам в доме из газобетона. Особенности монтажа деревянных балок перекрытий в газобетонном доме

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

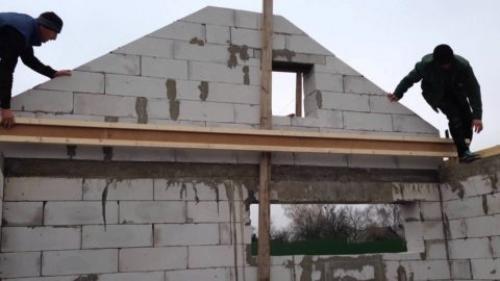

Перекрытия по деревянным балкам в доме из газобетона. Особенности монтажа деревянных балок перекрытий в газобетонном доме

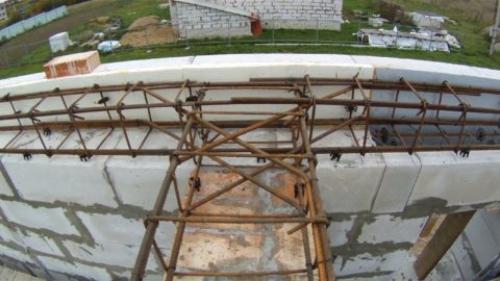

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

  • Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
  • Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Перекрытия по деревянным балкам в доме из газобетона. Особенности монтажа деревянных балок перекрытий в газобетонном доме

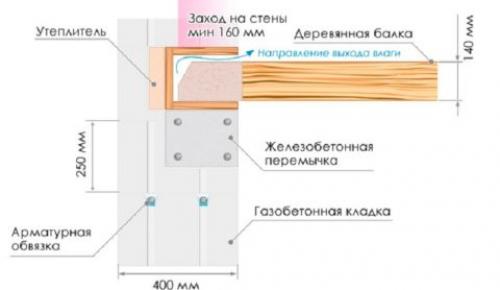

Схема монтажа балки

  • Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

  • Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.
  • Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
  • Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Перекрытия по деревянным балкам в доме из газобетона. Особенности монтажа деревянных балок перекрытий в газобетонном доме

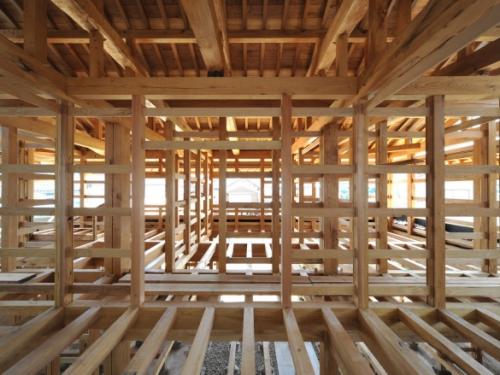

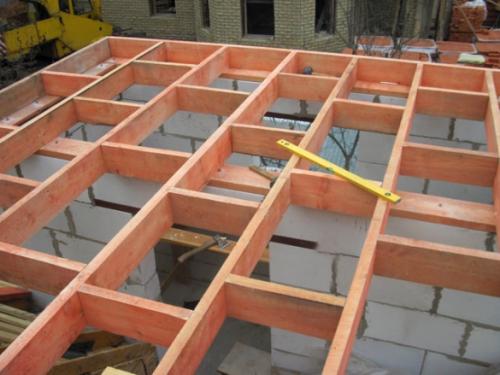

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры 50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

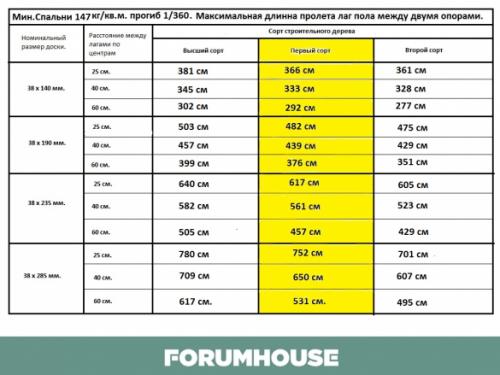

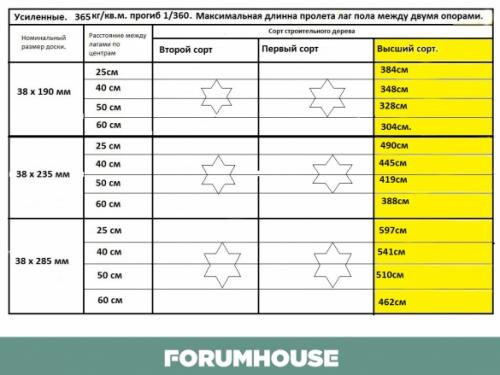

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

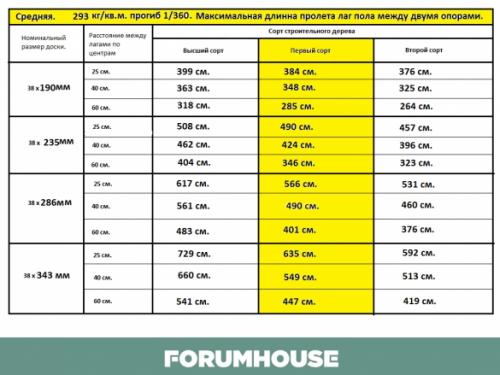

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

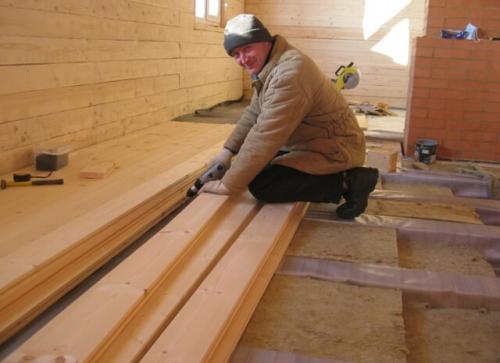

Перекрытие второго этажа в деревянном доме. Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

  • Выбирается брус с сечением 150х150 мм или 200х200 мм.
  • Балки располагаются на расстоянии 0,6 м друг от друга.

Перекрытие второго этажа в деревянном доме. Устройство балок

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

  • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
  • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.

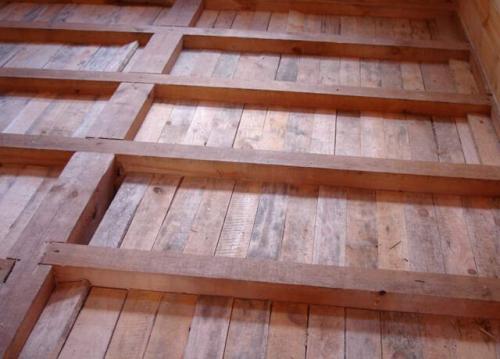

  • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Перекрытие второго этажа в деревянном доме. Устройство балок

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

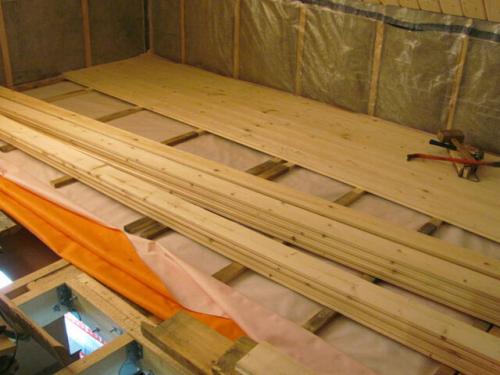

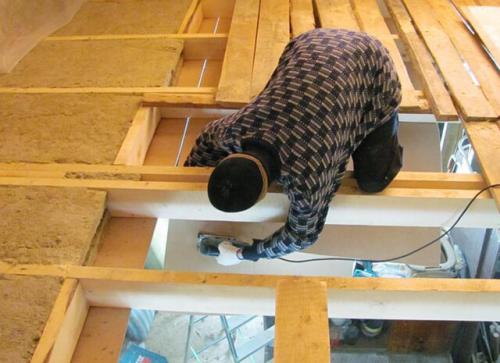

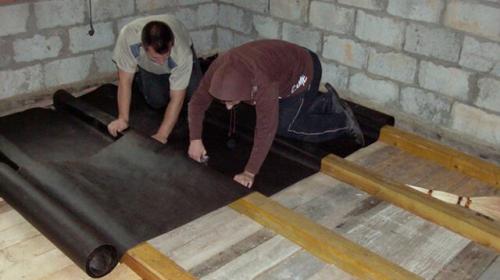

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Перекрытие второго этажа в деревянном доме. Устройство балок

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

  • обычный шлак, который засыпается в промежутки между балками;
  • минеральную вату;
  • пенопласт;
  • керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

Перекрытие второго этажа в деревянном доме. Устройство балок

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Перекрытие второго этажа в деревянном доме. Устройство балок

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Источник: https://doma-na-veka.ru/stati/perekrytiya-derevyannye-vtorogo-etazha-perekrytiya-doskami-200-na-50-i-drugie-hodovye-razmery
