Отопительные системы для частного дома. Самотечная система обогревания, достоинства и недостатки

Отопительные системы для частного дома. Самотечная система обогревания, достоинства и недостатки

В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.

Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.

При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.

Система отопления дома, какая лучше. Какую систему отопления выбрать для частного дома

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Отопительные системы для частных домов цены. Монтаж отопления в Краснодаре

Важно: Для определения конечной стоимости требуются дополнительные расчеты. Подробнее об оказании услуг, их доступности и стоимости уточняйте по телефону.

Отопление в частном доме виды. Оборудование, узлы и элементы водяного обогрева

Эксплуатационные свойства и технические возможности водяной отопительной системы зависят от комплектации и характеристик используемого оборудования и материалов.

Теплогенераторы

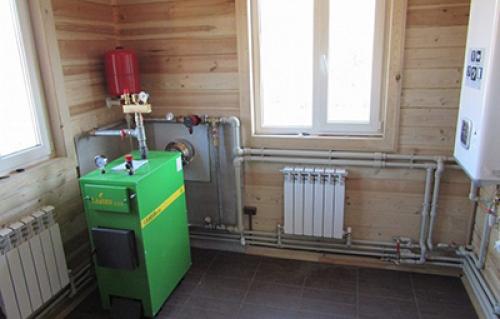

Источником тепловой энергии водяной системы служит котел (теплогенератор), обеспечивающий нагрев теплоносителя. Разновидности теплогенераторов:

1. Газовые . КПД более 90%. Работающие на магистральном топливе отличаются оптимальным сочетанием себестоимости производимых килокалорий и эксплуатационного комфорта. Напротив теплопроизводство котлов на сжиженном газе обходится недешево. Кроме того, требуется установка объемных резервуаров для хранения запаса топлива.
Твердотопливные . КПД современных образцов – 70-87%. Могут использоваться автономно в любом регионе, в том числе и при отсутствии возможности подключения к газовой или электрической сети. Тепловая энергия выделяется в результате сгорания дров, торфа, брикетов, угля, а также других видов твердого топлива. Твердотопливные агрегаты требуют частую загрузку топлива, организацию места для его хранения.
2. Жидкотопливные . КПД достигает 90%. Способны работать автоматически сжигая солярку, мазут или керосин. Менее востребованы из-за высокой стоимости топлива, сложности хранения больших объемов горючей жидкости и, сопутствующего их эксплуатации, специфического запаха.
Электрические . КПД доходит до 98-99%. Не производят вредных выбросов. Электрокотлы отличаются высокой степенью автоматизации, низкими затратами на обслуживание, не нуждаются в отдельном помещении. Из-за высокой стоимости электроэнергии и возможных перебоев они нередко используются, как дополнительный источник тепла, дополняя работу других видов котлов.

Правильная разводка отопления в частном доме. Однотрубная разводка отопления в частном доме

Это одна из самых простых конструкций , придуманных для отопления дома. По сути, это труба, выходящая из отопительного котла, проходящая вдоль всех комнат в доме и возвращающаяся обратно.

Работа однотрубной системы отопления основана на простейших физических законах.

Нагретый в котле теплоноситель расширяется и становится более лёгким. Вытесняемый снизу холодной и потому тяжёлой водой, поток стремится занять в системе отопления верхнюю точку.

По мере прохождения вдоль отопительной системы вода отдаёт своё тепло радиаторам, при этом охлаждаясь. К котлу теплоноситель возвращается уже остывшим, и цикл продолжается снова.

Тип циркуляции, монтажа и защиты

По схеме монтажа в частных домах однотрубные системы различаются на:

• вертикальные — вода поднимается вверх по нескольким стоякам, из которых попадает в радиаторы отопления;
• горизонтальные — теплоноситель подаётся на верхний этаж по единственному стояку, затем раздаётся там по всем радиаторам, и только после этого уже попадает на нижний уровень.

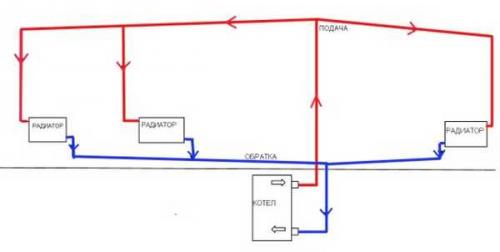

Фото 1. Схема самотечной однотрубной отопительной системы с вертикальной разводкой на два крыла.

По типу циркуляции схемы различаются на:

• принудительные — чтобы прокачивать теплоноситель по системам большого размера, в них устанавливаются специальные циркуляционные насосы;
• самотёчные — работают по принципу естественной циркуляции воды, поднимающейся вверх при нагреве и спускающейся вниз при остывании.

Внимание! Схемы с естественной циркуляцией успешно работают только в домах небольшой площади до 100–120 кв. м.

По типу защиты от чрезмерного расширения теплоносителя схемы отопления могут быть двух видов:

1. открытого — когда расширительный бак устанавливается в самой высокой точке и полностью или частично сообщается с атмосферой, избыточная вода при необходимости сливается в канализацию;
2. закрытого — где для приёма излишнего объёма жидкости служит специальная герметичная ёмкость, которую монтируют в любом удобном месте.

Плюсы и минусы

Плюсы однотрубной системы:

• За счёт того, что теплоноситель проходит по помещениям дома по единственной трубе, то, по сравнению с другими схемами, возникает значительная экономия на материалах при строительстве.
• Интерьер помещений страдает меньше за счёт того, что по ним проходит одна труба вместо двух.
• В системе содержится меньший объем воды, чем в двухтрубной , за счёт этого снижается её инерционность и дом прогревается быстрее.
• Простота монтажа позволяет проводить работы самостоятельно.

Минусы однотрубной системы:

• По мере прохождения по трубам вода остывает и, чем дальше расположен радиатор, тем меньше тепла он получает и слабее нагревается. Поэтому регулировка температур в каждой комнате индивидуально в такой схеме невозможна.

Справка! Получить вероятность регулировки в однотрубной системе можно, применяя особую разводку — «ленинградку», которая использует байпасные линии под каждым радиатором.

• При функционировании без напорного насоса для качественной работы системы необходим разгонный коллектор , включающий в себя расширительно-накопительный бак в верхней точке, т. е. на чердаке. Для исключения теплопотерь он дополнительно изолируется, что увеличивает стоимость системы.

Источник: https://doma-na-veka.ru/novosti/sistemy-otopleniya-chastnogo-doma-princip-raboty-pechnoy-sistemy-otopleniya-chastnogo-doma-s

Простое отопление частного дома. Водяное

Самая распространенная в нашей стране система отопления — водяная и если говорят что хотят сделать отопление частного дома своими руками, в 98% имеют в виду именно такую систему. И это несмотря на то, что она дорого обходится при устройстве. Это, пожалуй, самая дорогая в монтаже система. Но имеет приличное количество плюсов, чем и обусловлена ее популярность.

Состоит она из водогрейного котла, трубопровода и отопительных приборов — радиаторов отопления — по которым циркулирует теплоноситель. Чаще всего это вода, но может быть и специальная незамерзающая жидкость. Все сложность в создании этой самой системы трубопроводов — надо обеспечить перенос тепла в требуемом количестве.

Водяное отопление — самое дорогое в устройстве

Первый положительный момент — система может работать как в циклическом так и в постоянном режиме. Он зависит от выбора котла. Если источником тепла для такой системы служит обычный твердотопливный котел (на дровах или угле), то цикличность присутствует. Чтобы ее практически свести на нет, в систему добавляют аккумулятор тепла — большой резервуар с теплоносителем, в котором тепло в период интенсивного нагрева накапливается. А ночью, когда котел прогорит, накопленное тепло поддерживает в доме комфортную температуру.

Если в системе стоит любой другой котел — газовый, на жидком топливе, пеллетный — цикличности нет. После того как система вышла на рабочую температуру, она поддерживается с довольно небольшой разницей (при правильном расчете мощностей  и проектировании).

Почти готово

Второй положительный момент: большая часть современных котлов отопления оснащены автоматикой, которая руководит их работой и следит за безопасностью. Такие системы могут работать довольно продолжительный срок без вмешательства человека (кроме твердотопливных).  Третий плюс — требуется редкое обслуживание.

Потому в большинстве случаев отопление в частном доме и делают водяное. Порой владельцы даже не задумываются о возможности устройства какой-то другой системы.

Видео пример отопления частного дома ч.1
