Тонкостей при сборке вентиляционной системы, можно сказать, что немного. Самая главная из них – это герметичность соединения. Несмотря на то, что производители создают плотные посадочные места, все же не лишним окажется использование герметиков. Также следует подумать о надежном креплении – зачастую движение воздуха по трубам и работающие двигатели вентиляторов могут создавать излишнее количество шума, который быстро распространяется по трубам, работающим как резонаторы. Крепить их часто и надежно следует только по этой причине. Ну а вообще монтаж вентиляции в квартире можно представить в виде следующей последовательности работ.

1. Проходы в стенах – говоря по-простому, дырки или отверстия. Бьются эти проходы под потолком – с простенками проблем не будет, а вот с наружной стеной, изготовленной из прочного бетона внушительной толщины, придется повозиться. Без алмазной коронки и мощного перфоратора здесь не обойтись – коронку лучше подбирать побольше. Диаметр 200мм отлично подойдет – излишек потом просто заделывается монтажной пеной .

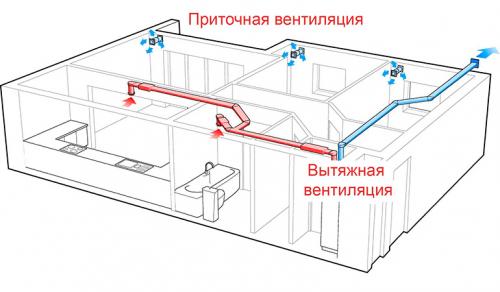

   Вентиляция в квартире в панельном доме фото

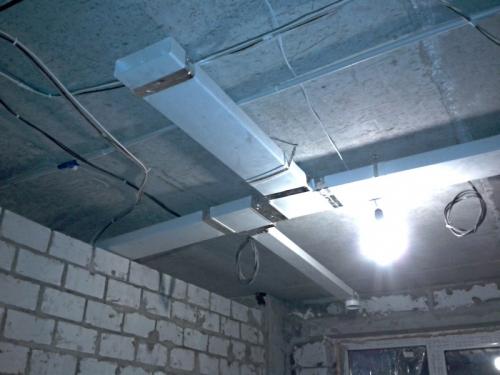

2. Дальше, когда отверстия готовы, начинается монтаж воздуховодов – начинать работы лучше от наружной стены. Вставить и хорошенько закрепить первый воздуховод, после чего сразу же запенить пространство вокруг выбитого отверстия. Дальше все по порядку согласно схеме – труба тянется до ближайшего места всасывания или притока воздуха, где устанавливается тройник. Точно таким же образом магистраль протягивается до самого тупика системы – в смысле, до последнего помещения.
3. Пробросив магистраль, можно заниматься установкой оборудования, а вернее всего того, что нужно для его подключения. Первым делом на каждом тройнике следует смонтировать обратный клапан – дальше подвести воздуховоды к тем местам, где планируется установка вентиляторов или диффузоров или просто вентиляционных решеток.



Вентиляция в квартире варианты. Коротко об естественных и принудительных вентиляционных системах

Свежий воздух, поступающий в жилище, является непременным условием для комфортного бытия любого человека. По этой причине вентиляция для квартиры имеет такое большое значение. Самый известный вариант проветривания комнат и помещений в домах – через двери, окна, форточки, балконы. Свежий воздух поступает в квартиры из указанных мест, а его отток происходит через специальные отверстия, сделанные в стенах жилища.

В высотках обычно монтируется единый для всех квартир ствол – вентканал, окончание которого находится на крыше здания. К такому общему каналу подходят вентиляционные выходы от отдельных жилищ. Их, как правило, располагают в санузлах, на кухнях, в помещениях для принятия водных процедур. На крыше многоэтажки ставятся специальные короба. Через них по вертикальному стволу и происходит вытяжка воздуха из квартир.

Естественная вентиляция достаточно популярна за счет своей простоты и высокого уровня пожаробезопасности. Но она далеко не всегда способна справиться с задачей обеспечения чистого воздуха в многоэтажках.

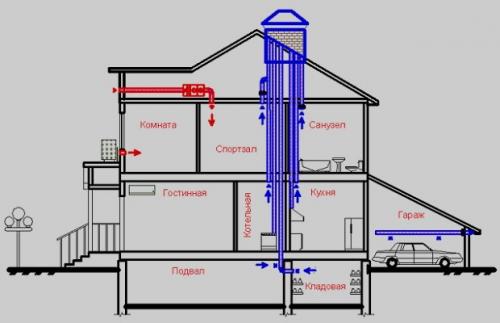

Естественная вентиляция дома

Альтернативой естественной является принудительная вентиляция в квартире. Она требует установки специального вентиляционного оборудования. Принудительную вентиляцию специалисты подразделяют на:

• вытяжную (такая система удаляет из помещений использованный воздух);
• приточную (ее задача – подавать в жилище свежий воздух).

Элементарными вытяжными устройствами считаются вентиляторы. Их монтаж несложно сделать своими руками. Обычно они устанавливаются на вытяжные отверстия в квартире либо на форточки. Но стоит понимать, что эти приборы не способны обеспечить ваше жилище требуемым объемом чистого воздуха из-за своей малой мощности.

Далее мы поговорим о том, как можно сделать более качественную принудительную вентиляцию своими руками. Но сначала давайте проанализируем работоспособность имеющейся системы воздухообмена.

Вентиляция в квартире виды. Виды оборудования, которое используют для вентиляции в квартирах и загородных домах

Вентиляционные системы, устанавливаемые в квартирах, можно условно разделить на три категории, в зависимости от функциональных возможностей, принципа действия и особенностей монтажа. Рассмотрим каждую категорию более детально.

Естественная циркуляция воздуха

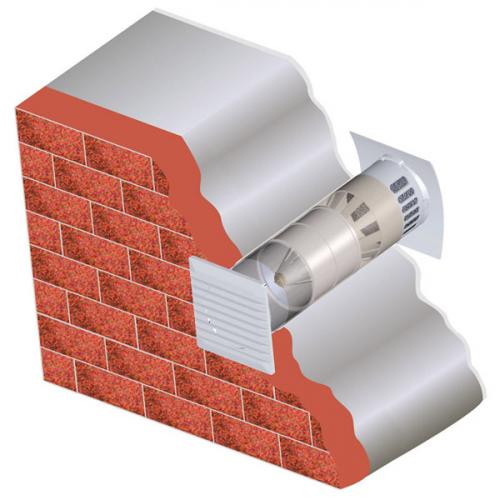

При монтаже такого оборудования в квартире устанавливаются приточные клапаны. Элементы представляют собой пластиковые патрубки, которые монтируются в стену и с наружной стороны закрываются алюминиевым кожухом. Внутри расположена теплоизоляция.

С внутренней стороны клапан комплектуется фильтром и заслонкой, которые помогают регулировать поступление воздушного потока. Клапан не обеспечивает самостоятельный приток воздуха внутрь квартиры (здесь отсутствует вентилятор). Циркуляция обеспечивается за счёт удаления отработанного воздуха через вентиляционные каналы кухонных помещений и санузлов.

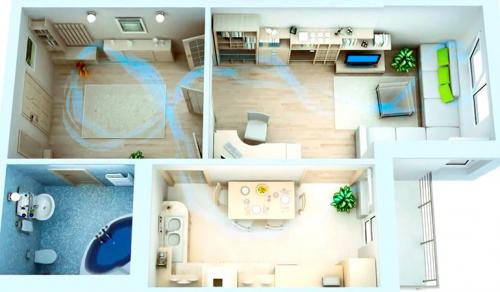

Чтобы воздушный поток бесперебойно перемещался от клапана к вытяжной системе необходимо оставлять зазоры под межкомнатными дверями, .

бюджетный вариант, обеспечивающий квартиру притоком свежего воздуха; надёжность – в конструкции отсутствуют механические элементы; простота – при наличии определённых навыков система устанавливается самостоятельно; комфорт – система не издаёт шума во время работы; удобство эксплуатации – клапан не нуждается в сложном обслуживании, в случае необходимости промывается водой; не загромождается внутреннее пространство; система не привязана к городской электросети.

для установки системы, в доме должна нормально функционировать штатная вытяжка; сравнительно небольшой приток свежего воздуха ( не более 40 м3/час для одного клапана); при монтаже потребуется сквозное бурение стены, что доставляет определённые сложности в монолитной застройке.

Эффективность естественной вентиляции заметно снижается, когда уличная температура превышает +10 градусов .

Принудительная циркуляция воздуха

Это более сложное оборудование, КПД которого намного выше, чем у предыдущей системы. Такие устройства ещё называют наборными, за счёт многокомпонентной конструкции, в которой внутри металлического ящика с шумоизоляцией размещаются следующие элементы:

Такие модели устанавливаются за пределами жилых помещений. Обычно монтаж выполняют на балконах, в санузлах и подсобных помещениях, за подвесными потолками.

Оборудование в таких системах принудительно нагнетает в квартиру свежий воздух, выдавливая старый через вентиляционные шахты. Если общедомовая система воздухообмена не работает, оборудование комплектуется вытяжными вентиляторами. Некоторые модели оснащаются встроенным рекуператором, который подогревает воздушный поток, поступающий в помещения.

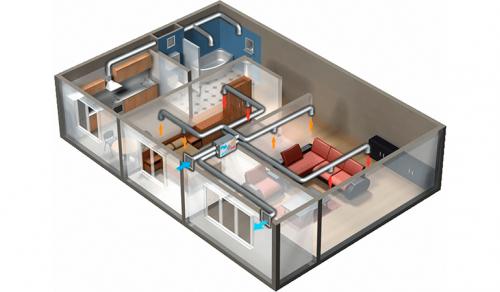

Монтаж принудительных вентиляционных систем предполагает проведение жёстких либо гибких воздуховодов, что потребует незначительного переустройства квартиры.

Преимуществами оборудования считаются следующие факты:

циркуляция не зависит от функциональности вытяжных шахт;

оборудование работает с минимальным уровнем шума;

возможность тонкой регулировки воздушного потока;

автоматическое поддержание микроклимата внутри квартиры;

фильтрация избавляет воздух от вредных примесей;

автоматизированная работа в заданном режиме;

бюджетная стоимость расходных элементов.

К существенным недостаткам относятся необходимость монтажа подвесного потолка для маскировки воздуховодов и существенное увеличение потребления электроэнергии.

Помимо этого, установка такой системы возможна только при проведении ремонта в квартире.

Комбинированная система

Благодаря конструктивным особенностям, такие модели считаются наиболее доступными по цене и практичными в эксплуатации. Принцип работы системы заключается в поступлении свежего воздуха через приточные клапана, расположенных в оконных рамах или стенах. Отработанный воздух удаляется посредством вытяжных вентиляторов.

Учитывая, что в зимнее время года внутрь помещений будет поступать холодный воздух, имеет смысл размещать приточные клапана над радиаторами отопления или электронагревательными приборами. В этом случае, холодная струя будет равномерно перемешиваться с тёплым воздушным потоком, обеспечивая комфортную температуру в жилой зоне.

Вытяжные вентиляторы такой системы работают постоянно, в дневное время, когда в квартире нет жильцов, обороты можно уменьшить до минимальных значений.

Преимущества:

отсутствие сложных элементов, что обеспечивает надёжность системы;

не загромождает внутреннее пространство;

нет необходимости в специальном техническом обслуживании;

стабильный воздухообмен в любое время года;

Недостатками являются отсутствие в приточных клапанах системы подогрева воздуха и фильтра для его предварительной очистки. Кроме этого, воздухообмен комбинированных систем заметно ниже, чем у других моделей.

Потолочная вентиляция в квартире. Принудительная вентиляция простыми словами

О значении вентиляции говорят все: мамы, папы, врачи, строители. Говорим и мы – как никак это наша профильная тема. Статей по ней написано множество, но в социальных сетях и на форумах продолжают сыпаться вопросы. Сейчас напомним, что такое принудительная вентиляция в квартире, зачем она Вам и как ее установить.

Почему дует ветер, и причем тут вентиляция

Воздух при нагревании расширяется, становится менее плотным и по закону Архимеда “всплывает” вверх. К примеру, как раз поэтому летают воздушные шары. Внизу, откуда улетел нагретый воздух, появляется область низкого давления. В нее врывается воздух из других мест, где давление выше. Так и возникает ветер.

Какое отношение это имеет к вентиляции? Самое прямое: правильно работающая вентиляция тоже создает области низкого давления, за счет которых воздух перемещается с улицы в дом и обратно.

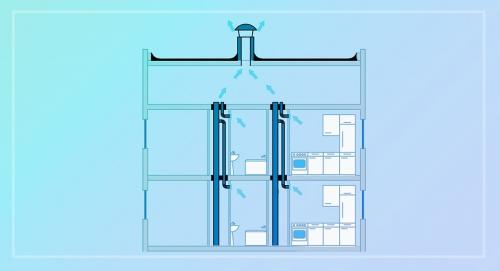

В каждом доме есть вытяжная труба. Она начинается в самом низу (в подвале или на первом этаже) и заканчивается над крышей. В частном доме это печная труба. В многоквартирном доме есть большие трубы, в которую впадают вытяжные каналы из всех квартир в подъезде.



В вытяжной трубе теплый грязный воздух “всплывает” вверх и в конце концов выходит на улицу над крышей. Внизу, в квартирах, возникает область низкого давления. Туда и врывается воздух с улицы – через открытые окна, балконы и неплотности в стенах. Так работает естественная вентиляция .

Почему естественной вентиляции недостаточно

Говорят, чем проще, тем надежнее. С естественной вентиляцией все наоборот: она максимально простая, но при этом совсем не надежная. Вот несколько ситуаций, в которых естественная вентиляция дает сбои:

• Дома герметичные пластиковые окна, которые не пропускают воздух с улицы. В этом случае воздух из комнаты уходит в вытяжной канал, но свежий уличный воздух не может попасть на освободившееся место. Вместо него в комнату засасывается воздух из подъезда, других помещений или межстенного пространства. От этого свежее не станет, это факт.
• По ошибке проектировщиков или строителей подъезд промерзает зимой, и вытяжная труба промерзает вместе с ним. Воздух в трубе слабо нагревается и медленно поднимается. Вытяжки нет, областей низкого давления не возникает, перемещения воздушных масс нет, а значит, нет и притока.
• Вентиляционные каналы не чистили десятки лет, и они заросли пылью и грязью. Просвет труб уменьшился, воздуху сложнее проходить по ним. Естественно, вытяжка уменьшается.
• Снаружи такой ветер, что он буквально задувает воздух обратно в вытяжную трубу. Воздух не может выйти наружу, поэтому копится в вытяжке, давление растет – и в конце концов грязный воздух из вытяжки может попасть обратно в дом.

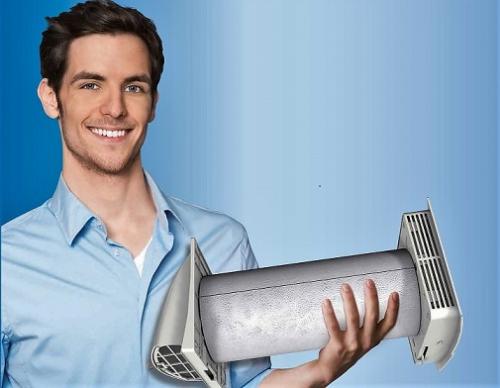

Рекуператор в квартире. Рекуператор для квартиры: проветривание без окон!

Для создания комфортного микроклимата в доме существует несколько решений, которые можно претворить в жизнь самостоятельно или с помощью подрядчика во время ремонта.Итак, рассмотрим способы создания вентиляции в квартире.

Комфортный микроклимат в квартире или доме: решения от простого к сложному!

Открытые окна	+ свежий воздух в максимальном объеме;	- холод, сквозняки; - шумы; - грязь, пыль, аллергены с улицы; - опасность для домашних питомцев; - насекомые, птицы; - высокие расходы на отопление и кондиционирование
Закрытые окна	+ тишина; + отсутствие сквозняков; + отсутствие пыли и грязи с улицы; + безопасность	- отсутствие свежего воздуха; - душно; - конденсат на окнах; - повышенная влажность, как следствие - плесень, грибок
Закрытые окна и кондиционер	+ комфортная температура; + тишина; + отсутствие сквозняков; + отсутствие пыли и грязи с улицы; + безопасность	- отсутствие свежего воздуха; - душно; - возможность появления грибка; - высокие расходы на электроэнергию и обслуживание кондиционера
Приточный клапан	+ свежий воздух; + тишина (при наличии шумоподавления); + очистка воздуха (низкая степень, у некоторых моделей); + не требуется электричество; + демократичная цена	- нерегулируемый приток; - холодный воздух, сквозняки; - низкая степень очистки воздуха; - высокие расходы на отопление и кондиционирование; - зависимость от вытяжной системы вентиляции; - охлаждение не предусмотрено
Проветриватель для квартиры	+ свежий воздух; + комфортная температура (подогрев воздуха); + тишина; + отсутствие сквозняков; + очистка приточного воздуха (средняя и высокая степень, до медицинской); + безопасность	- значительная стоимость приобретения; - высокие расходы на электроэнергию; - высокие расходы на сменные фильтры; - электроподогрев воздуха отрицательно влияет на его качество; - расходы на кондиционирование не сокращаются; - внушительные габариты; - зависимость от вытяжной системы вентиляции; - охлаждение не предусмотрено
Рекуператор для квартиры	+ свежий воздух; + воздухообмен (приток и вытяжка); + комфортная температура (подогрев воздуха); + тишина; + отсутствие сквозняков; + очистка приточного воздуха (средняя степень); + безопасность; + энергоэффективность (сокращение расходов на эксплуатацию здания, возврат инвестиций); + отсутствие эксплуатационных расходов; + независимость от вытяжной системы вентиляции	- стоимость приобретения значительна, но на 10-30% ниже проветривателей; - производительность ниже чем у проветривателя и централизованной системы; - незначительное охлаждение
Централизованная система	+ свежий воздух; + комфортная температура (принудительный подогрев воздуха, охлаждение осуществляется дополнительным кондиционером); + тишина; + отсутствие сквозняков; + отсутствие пыли и грязи с улицы; + безопасность; + независимость от вытяжной системы вентиляции (некоторые модели)	- высокая стоимость; - необходимость проектирования и проведения строительно-монтажных работ; - сокращение высоты потолков; - высокие расходы на содержание, электроэнергию и фильтры; - необходимость периодической ревизии и очистки воздуховодов; - внушительные габариты; - охлаждение не предусмотрено (опция)

Как сделать вентиляцию в квартире или частном доме?

Из таблицы видно, что все технологии имеют свои плюсы и минусы, но решение принять совсем не сложно. Выбору оптимального технического устройства вентиляции поможет матричный анализ, для чего необходимо определить ценность каждого фактора.

Для упрощения выбора специалистами разработаны типовые общепризнанные приёмы. Например:

• комплект вентиляции для квартиры  (прагматичное сочетание приточных, приточно-вытяжных и вытяжных приборов вентиляции).
• для кухни  (помещение с избыточным теплом и эффективной вытяжкой) оптимальным является применение .
• для жилых комнат в тёплом и жарком климате для постоянного воздухообмена и сбережения электроэнергии, высокий эффект достигается совместным применением рекуператора и кондиционера: очищенный приточный воздух за счет рекуперации предварительно охлаждается, снижая нагрузку на работу кондиционера.

Надеемся, что, тщательно взвесив все плюсы и минусы системы вентиляции, Вы примите решение установить!

Специалист по вентиляции в квартире. Как проверить работу вентиляционной шахты

Внутридомовая вентиляция представляет собой сложную инженерную систему, ее обустройство зависит от ряда факторов, среди которых самым важным является общая этажность здания.

Устройство вентиляционных шахт в многоэтажных домах производится по разным схемам, например:

1. В каждой квартире есть свой вытяжной канал с выходом на крышу.
2. Вытяжные каналы, идущие от квартир, соединяются в один горизонтальный короб, который собирает в себя весь поступающий воздух, а затем через общий канал выводит на крышу.
3. Вытяжные каналы-спутники выходят из каждой квартиры в общую шахту, ведущую на теплый чердак, который используется как промежуточная камера. На чердаке имеется одна большая вытяжка для выведения всего воздуха на крышу.

Вентиляция, выполненная по первой схеме, эффективна для невысоких зданий. Она была очень распространена в прежние времена, когда в основном строили дома не выше четырех этажей. Обустройство такой системы требует много места, и для высоких домов ее применять нецелесообразно, поэтому сегодня она практически не используется.

Вторая схема повсеместно использовалась в хрущевках и в домах 9-16-этажной застройки. В новостройках чаще всего применяется последняя схема, которая считается самой эффективной вентиляционной системой для зданий большой этажности.

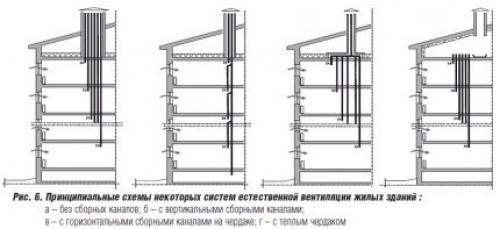

На рисунке приведены четыре схемы, используемые для обустройства вытяжной системы в многоквартирных домах. Первая применяется в 3-4 этажных зданиях, вторая и третья используются в 5-9 строениях, четвертая схема – в современных высотках ( )

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Приточная вентиляция в квартире с фильтрацией. Обзор приточек с функцией очистки воздуха

На волне постов про то, как травят ядовитым смогом жителей Челябинска, Омска и других городов мы обсуждали приточки. Я обещал написать пост по личному опыту. Мужик сказал - мужик сделал:

Два месяца я выбирал себе приточку, так что немного в теме рынка. Если кратко, приточная вентиляция - это простейший (по меркам 21-го века) прибор. Он засасывает воздух с улицы, очищает его (механический фильтр, ХЕПА, угольный и прочие), далее охлаждает и/или нагревает. И подаёт в квартиру. Для меня это необходимо, потому что регулярно у нас или смог, или вонь от стройки неподалёку, или вонь от курящих соседей, или выбросы ТЭЦ. Ну а если ты живёшь в условиях постоянного или регулярного ядовитого смога, как в Челябинске, например, то выбора у тебя особо нет).

На рынке существуют два типа приточных систем:

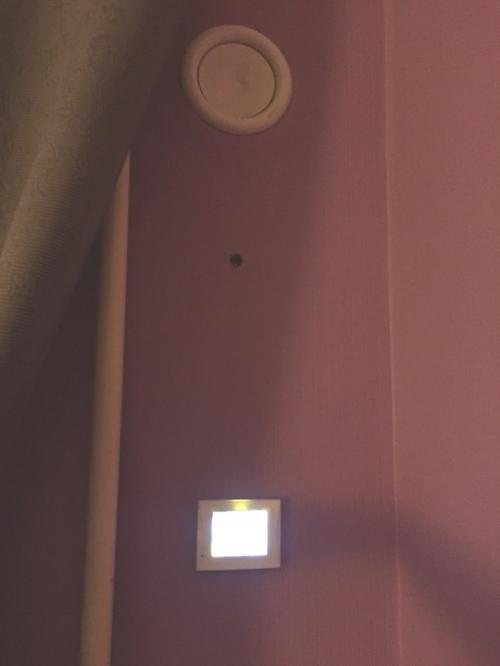

1) Первый вариант - это когда вентиляционный/фильтрующий/охлаждающий/нагревающий блок крепится снаружи, а в комнате сверлится лишь вентиляционное отверстие (через которое поступает очищенный воздух) и пульт управления. Такую систему установила моя подруга. Мега-довольна. Выглядит это так (прошу прощения за качество фото)

В принципе всё прекрасно и удобно (подруга очень довольна), но хорошая приточка такого плана обойдётся вам в 140-180 тысяч рублей (подруга покупала по верхней границе цены).

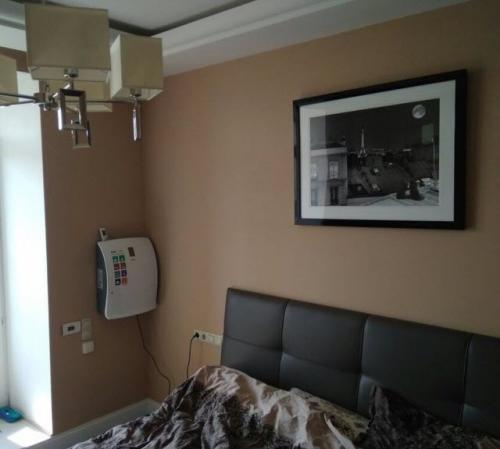

Принципиально другой тип систем приточки - мульти-комплексы, где основной блок (фильтрующий/обеззараживающий/нагревающий воздух) уменьшен до предела, ставится внутрь помещения, а наружу выведена труба, засасывающая воздух. Этот прибор установил мой коллега у себя в спальне. Выглядит это так (снова прошу прощения за качество фото, фоткал в обоих случаях не я):

Прибор засасывает воздух с улицы, пропускает его через пылевой фильтр, хепу, угольный, обеззараживатель (всего их семь) . Нагревает до нужной температуры (даже если за окном зима) и подаёт в помещение. Поток воздуха направлен вниз (важно для тех, кто сквозняков боится). Есть пульт дистанционного управления и прочие приятные мелочи. Ещё он умеет работать по таймеру. Важный для меня плюс - может работать в режиме мощного очистителя воздуха на 200 кубов (актуально летом, когда не хочется закрывать окна). Ещё плюс - он тихий. В том плане, что ночью спишь и его не слышно. Я сам спал в одной комнате с ним - не мешает абсолютно. Работает автоматически - ориентируясь на датчик CO2. Управляется пультом или с мобилы. Самое главное - стоит всего 26-35 тысяч рублей, в зависимости от комплектации.

В общем и целом, какую систему выбрать - решать вам. Я себе буду ставить второй вариант - после НГ уже, пока туго с деньгами. Во-первых, разница в деньгах ощутимая. Во-вторых, переход в режим очистителя воздуха для меня важен, я буду чередовать работу приточки и открытые окна, особенно летом. В-третьих, за эти деньги я получаю полный комплект - бесшумность, автономность (управление через интернет, скорость потока - по показания датчика духоты)

Если что-то упустил - спрашивайте в комментах.
