Жби кольца для канализации. Виды железобетонных колец
Жби кольца для канализации. Виды железобетонных колец
Говоря о видах, нужно отметить, что кольцо железобетонное для колодца представлено несколькими основными классами. Это дренажная разновидность, используемая для канализационных систем, для обустройства сливных ям и колодцев. Есть стеновые варианты. Их удобно использовать там, где необходимо обустроить колодец.
Такие системы имеют ряд важных зацепов, что позволяет сформировать единый, мощный блок. В продаже представлены вариант с замком, а также те которые имеют крышку и основание. Последнее позволяет добиться герметичности.
Есть в продаже и доборные варианты, которые актуальны для производства по индивидуальным заказам. Эти варианты разрабатываются по конкретным размерам заказчика и всегда делаются на заказ.
Железобетонный кольца бывают с отверстиями
Железобетонные кольца для канализации всегда проходят этап армирования. Благодаря этому они имеют единую, мощную конструкцию. При монтаже, зацепы загибаются, образуя пазы. Кольцо, второе в очереди, которое опускается на предыдущее, посредством элементов металла сваливаются между собой. Наличие паза, даже, когда кольца находятся в жидкости, не позволяет им подниматься и поворачиваться относительно друг друга. Это свойство является актуальным.
Касательно видов, хотелось бы отметить разность диаметра колец. Для обустройства колодцев и приямков скважин, зачастую применяется кольцо с высотой 90 сантиметров. Внутренний и внешний диаметр железобетонных колец , это индивидуальные показатели производителя. Их стоит учитывать на момент покупки. Толщина стенки тоже может отличаться, что говорит о прочности изделия.
Бетонные кольца размеры. Размеры железобетонных (ж/б или жби) колодезных колец. Таблицы согласно ГОСТ. Технические характеристики
Обустройство канализации и колодца – это обязательное условие в частной и многоэтажной застройке. К таким сооружениям предъявляются определённые требования, поэтому они должны полностью соответствовать санитарно-гигиеническим нормам. Кроме того, устраивая колодец очистную систему для загородного дома, любой человек рассчитывает, что сооружение прослужит не один десяток лет, служа верой и правдой.
Поэтому оптимальным решением при выполнении таких работ будет установка бетонного кольца. Это изделие из прочного и долговечного материала, способное прослужить практически вечно, при условии, что кольцо правильно подобрано, монтаж выполнен с соблюдением всех требований. Поэтому имеет смысл рассмотреть особенности бетонных колец, разобраться в размерном ряде и способах установки.

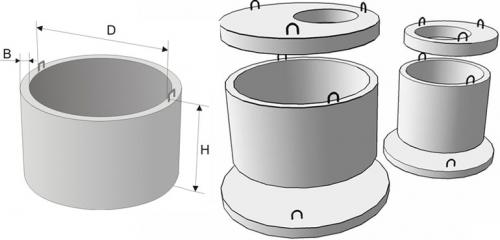

Какие бывают кольца. Виды и назначение
Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:
, выполняется армирование.
Технология производства
Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром . На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.
Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца ( ) набирается примерно через . Полная прочность бетона достигается спустя .

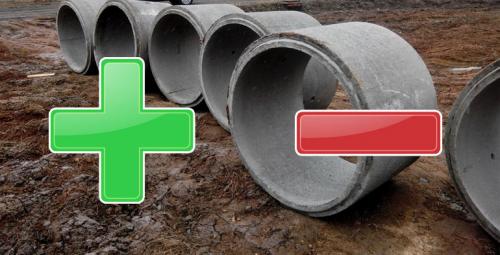

Достоинства и недостатки колец из железобетона
Не секрет, что любой строительный материал имеет свои сильные и слабые стороны. Эта особенность относится и к готовым изделиям. Бетонные кольца кажутся идеальными, но даже они не лишены некоторых недостатков.
К неоспоримым преимуществам ЖБ-колец можно отнести следующее:
Широкий размерный ряд.
Возможность быстро обустроить систему водопровода и канализации.
Высокая герметичность: плотное прилегание швов исключает попадание внутрь конструкции грунтовых вод.
Длительный срок эксплуатации: армированный бетон нейтрален к любой среде, поэтому может прослужить не менее 100 лет .
Жёсткость конструкции: колодцы из бетонных колец можно монтировать даже на нестабильном грунте.
К явным недостаткам относятся такие моменты:
Габариты и вес: установить бетонное кольцо невозможно без использования строительной техники, что несколько «утяжеляет» стоимость монтажа.
Отсутствие мобильности: перенести такой колодец очень трудно.
Можно заметить, что положительных особенностей больше, этим и объясняется стабильно растущая популярность бетонных колец.
Маркировка согласно ГОСТ. Как правильно прочитать условные обозначения
На каждом железобетонном кольце имеется маркировка, которая определяет сферу применения изделия. Условные обозначения соответствуют нормам ГОСТ, выглядит это так:
КЛК – изделия, предназначенные для обустройства водостока и городских ливневых канализаций.
КВГ – кольца, применяемые для монтажа газопровода и водопроводных колодцев.
КО – опорное кольцо, образующее фундамент колодца.
КС – стеновые модели, устанавливаемые на ограниченных пространствах.
КФК – дренажные системы и сети коллекторов.
Помимо этого, маркировка колец содержит и числовые обозначения.

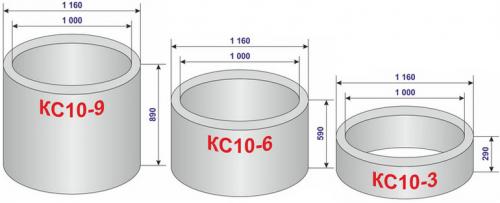

Стандартные размеры железобетонных колец
Бетонные кольца представлены весьма разнообразным размерным рядом. Стандартные размеры изделий выглядят так:
Благодаря таким типоразмерам, подобрать кольца для обустройства индивидуальной системы водоснабжения не составляет труда.
Пластиковые кольца для канализации. Разновидности канализационных колец и сферы их применения
Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.
Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.
Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

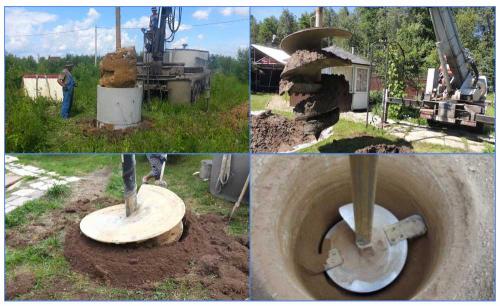

Водозаборные колодцы . Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.
Септики . Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.
Дренажные колодцы . Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы . Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

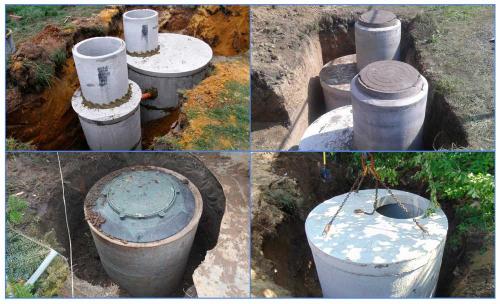

Рис. 2 Инженерные сооружения из ЖБИ колец
Смотровые колодцы . Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.
Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.
Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.
Погреба . Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.
Горизонтальные проходы . При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.
