Печка на отработке в гараж своими руками. Как устроена и по какому принципу действует печь

Печка на отработке в гараж своими руками. Как устроена и по какому принципу действует печь

Печь на отработке по принципу действия близка к пиролизной печи.

В ней горение идет в два этапа:

• Горение паров отработки, при котором образуются горючие газы.
• Дальнейшее догорание этих газов, под действием высоких температур.

Полное сгорание отработанного масла обеспечивает минимальное содержание токсичных и вредных примесей, с сохранением высокой эффективности отопительного прибора.

Схема принципа действия печи на отработке

Если соблюдается инструкция по установке и использованию печи, то можно добиться полного сгорания отработки.

Гаражная печь на отработанном масле включает в себя такие конструктивные элементы:

• Низкотемпературная нижняя камера сгорания . которая совмещена с баком и оснащена отверстием, чтобы регулировать им подачу воздуха. Через него доливается топливо и поджигается печь.
• Средняя камера . Здесь происходит сгорание газов в смеси с воздухом. Устройство выполнено в виде трубы с многочисленными отверстиями, которые обеспечивают максимальное поступление воздуха.
• Верхняя камера . в которой сжигаются остатки газа, и образуется дым. К ней присоединена труба для отвода дыма, выведенная в дымоход.

Совет: Печь гаражная на масле должна иметь дымоход не менее четырех метров, а располагаться он должен только вертикально. Его горизонтальное положение не допускается.

Отработанное масло после сгорания дает большое количество нагара, который, оседая на горизонтальных участках труб, быстро забивает их сажей. В этом случае продукты горения могут попадать в помещение, а человек, находящиеся в нем, получит отравление угарным газом.

В пределах помещения дымоход допускается устанавливать под углом в пределах от 45 до 90 градусов, и только строго вертикально — вне помещения. Верхняя часть трубы защищается оголовком, для предохранения ее от попадания атмосферных осадков и задувания ветра.

Печка для гаража своими руками на отработке должна изготавливаться из жаропрочной или конструкционной стали толщиной листа свыше четырех миллиметров. При этом следует учитывать, что большую тепловую нагрузку несет верхняя камера.

Если нет принудительного охлаждения ее температура может достичь 800 °С, что требует изготовления элемента из более толстого металла.

Самодельные печи на отработке для гаража можно изготовить из обрезков труб или из листового металла.

• Болгарку с отрезным и шлифовальным кругами.
• Сварочный аппарат.
• Электроды для сварки.
• Листовой металл и куски труб.
• Уголок для изготовления ножек.
• Краску по металлу, выдерживающую воздействие высокой температуры.

Капельная печь на отработке своими руками. Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

• Максимально простая конструкция;
• Практически полное сжигание топлива;
• Выделение большого количества тепла;
• Универсальность использования печки;
• Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

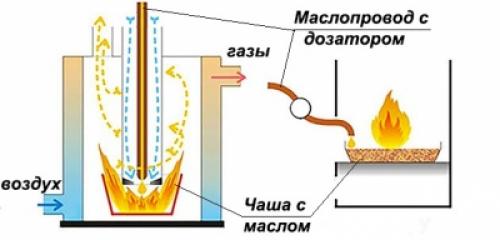

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму . За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

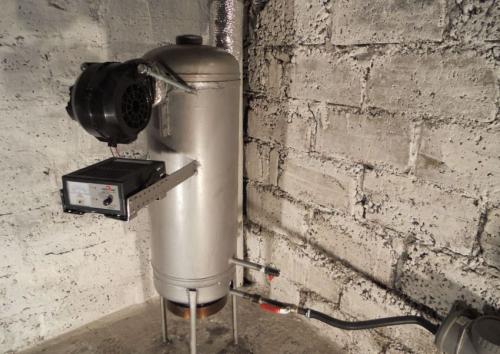

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Безопасная печь на отработке. Печь на отработанном масле своими руками: изготавливаем печь на отработанном масле, изучив чертеж и пошаговую инструкцию

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

Отработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину . Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Самодельная печь на отработке. Преимущества и недостатки печки на отработанном масле

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

• обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
• независимостью устройства от электричества и газа;

При обеспечении нормального режима работы печь не создает много копоти и гари

• уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
• простотой в эксплуатации;
• отсутствием открытого пламени;
• надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
• при обеспечении нормального режима работы печь не создает много копоти и гари;
• благодаря небольшому весу и габаритам аппарат можно транспортировать;
• печь можно изготовить из металлолома;
• при работе устройства обеспечивается сжигание масла и его паров;
• печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

• возможность засорения питающей трубки отработанным маслом;
• необходимость монтажа дымохода длиной не менее 4 м;
• наличие раскаленных открытых поверхностей;

Печь на отработке обеспечивает быстрое и эффективное нагревание закрытых помещений разного типа

• еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
• большая вероятность загрязнения одежды и помещения во время контакта с топливом;
• емкость с горючим должна располагаться в теплом помещении;
• неприятный запах отработанного масла;
• погасить пламя в аппарате можно лишь после полного выгорания топлива;
• при неправильной эксплуатации возрастает пожароопасность;
• характерный гудящий шум в процессе работы печи;
• топливо загорается лишь при нагревании его до температуры вспышки.

Важно! Перед тем как заливать масло в систему, следует его отфильтровать.
