Технология укладки электрического теплого пола. Разновидности электрических полов

Технология укладки электрического теплого пола. Разновидности электрических полов

Виды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:

1. Кабельный пол . Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
2. Нагревательные маты . Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к.  система может укладываться в слой плиточного клея.

   1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

3. Инфракрасная пленка . В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Монтаж электрического теплого пола под плитку. Подготовка к монтажу теплого пола

Перед тем как сделать электрический теплый пол, потребуется осуществить тщательную подготовку поверхности. Монтаж электрического теплого пола под плитку должен производиться на чистом и ровном основании.

Вначале осуществляется удаление старого пола и его элементов с помощью перфоратора. Все работы должны производиться с предельной осторожностью, иначе можно затронуть плиту перекрытия. Чистка поверхности осуществляется с помощью металлического шпателя, позволяющего снять все остатки старого покрытия. Крупный мусор можно убрать с помощью щетки или метлы. Перед уборкой пыли с основания всю поверхность необходимо смочить веником.

Для обеспечения качественного стыка между следующим слоем и основанием пол потребуется покрыть грунтовкой. Когда она впитается в поверхность основания, можно наносить второй слой. Каждый слой обычно должен сохнуть 1-3 часа. Помещение, в котором используется грунтовка , должно быть проветриваемым. Для соблюдения техники безопасности лучше воспользоваться респиратором.

С целью устранения различных дефектов выполняется черновая  стяжка толщиной 30-70 мм. Выбор типа стяжки зависит от того, сколько времени будет высыхать тот или иной раствор.

Стяжка пола

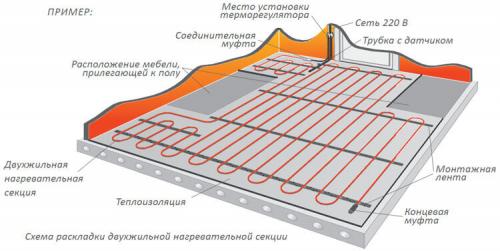

Поскольку электрический подогрев монтируется на основании схемы подключения системы теплого пола под кафель, ее необходимо составить заранее. На ней отмечается шаг укладки греющего кабеля или матов под плитку своими руками. Схема разрабатывается с учетом следующих особенностей:

1. Отступ от стен составляет как минимум 10 см.
2. В тех местах, где будет стоять мебель либо другие крупногабаритные предметы, затрудняющие теплоотдачу, электрические полы не монтируются.
3. Элементы подогрева могут быть уложены в любом направлении.
4. Обогрев предусматривается только для необходимых участков.

Проектирование теплого пола

Подготовительный этап связан с определением количества материалов, так как выбрать теплый пол следует, исходя из необходимой мощности системы прогрева помещения в зависимости от его назначения. Технология укладки электрического теплого пола под плитку требует предусмотреть место в стене для установки термостата.

Укладка кабеля теплого пола. Общее строение «теплого пола» с нагревательным кабелем

Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.

Итак, подогрев пола с помощью электрического кабеля.

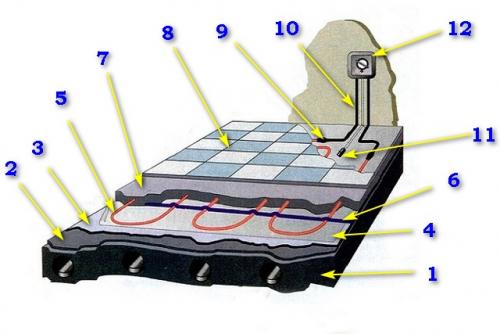

Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.

1 — плита перекрытия.

2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».

3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.

4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.

5 — уложенный нагревательный кабель «теплого пола».

6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.

7 — цементно-песчаная стяжка , толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.

9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).

11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».

12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.

Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.

Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.

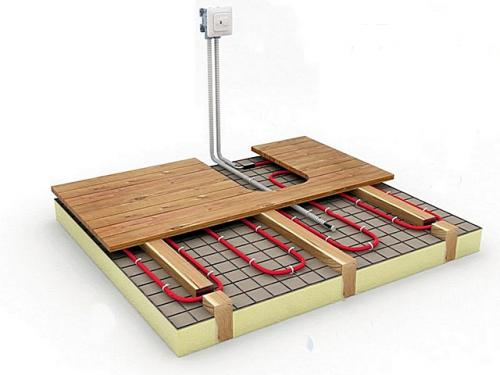

Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола

В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.

Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.

Источник: https://mebel-doma23.ru/stati/shema-ukladki-elektricheskogo-teplogo-pola-raznovidnosti-elektricheskih-polov

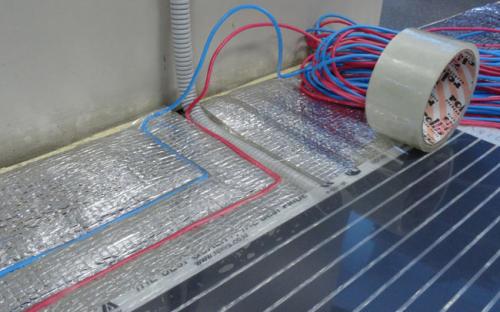

Монтаж электрического теплого пола под линолеум. Теплый пол под линолеум

Теплый пол не очень часто монтируют под такое покрытие, как линолеум. Причина тому заключается в распространенном мнении, что при нагреве из этого напольного покрытия могут выделяться ядовитые вещества – такие, как винилхлорид, фенол и прочие. С такой неприятностью вполне можно столкнуться, однако лишь при определенных обстоятельствах. Так, это может быть несоблюдение режима температуры, указанного изготовителем, или же применение материала неподходящей марки. А если вы правильно подберете линолеум, то он ничем не будет уступать традиционному паркету или плитке. Поэтому сегодня мы расскажем, как оборудовать теплый пол под линолеум.

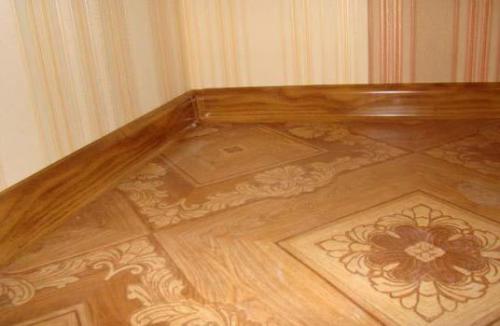

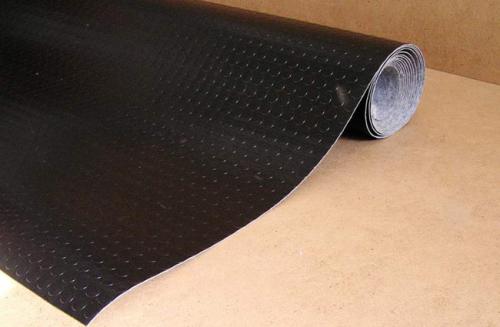

Теплый пол под линолеум

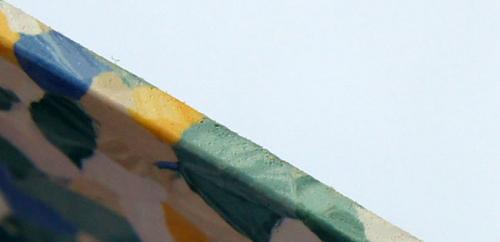

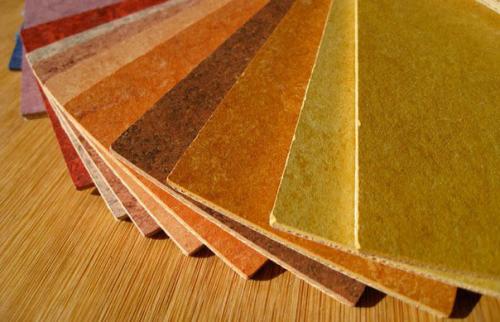

Данный материал может быть нескольких типов, рассмотрим особенности каждого.

1. Пожалуй, самый дешевый вариант, имеющий некоторые ограничения, которые касаются температуры нагрева. Так, зачастую не может нагреваться больше 28-ми градусов. Если вы планируете применять такой линолеум для теплого пола, то должны быть предельно осторожным, а также перманентно контролировать температуру нагрева.
2. Однослойный . Достаточно дешевый и тонкий, а оттого и непрочный материал. Его, как правило, применяют в грязных местах, где необходима частая замена. Укладка производится без стыков, а для заваривания нахлестов используют специальные приборы.



3. Глифталевый . Его главная особенность – это слой прочного глифталевого лака на поверхности. Что касается эксплуатационных качеств данного линолеума, то по ним он полностью отвечает всем современным нормам. Лучший вариант при оборудовании системы теплого пола. Хотя имеется один минус – это высокая стоимость.



4. Резиновый . Бюджетный вариант, который крайне редко применяется в жилых комнатах, так как имеет низкое качество. Тем не менее, может быть использована для теплого пола.



5. Утепленный . Мы говорим о толстом и дорогостоящем материале, у которого при этом достаточно низкая теплопроводность. Нежелательно его применение поверх теплого пола, так как он снижает эффективность работы системы отопления.

Монтаж электрического теплого пола под ламинат. Энергетическая ценность

Теплые полы под ламинат электрические

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

• Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
• Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
• И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

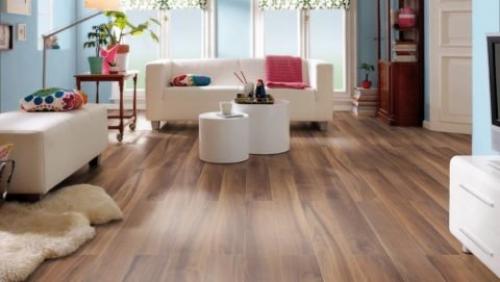

Комната с уложенным ламинатом

• С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
• Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

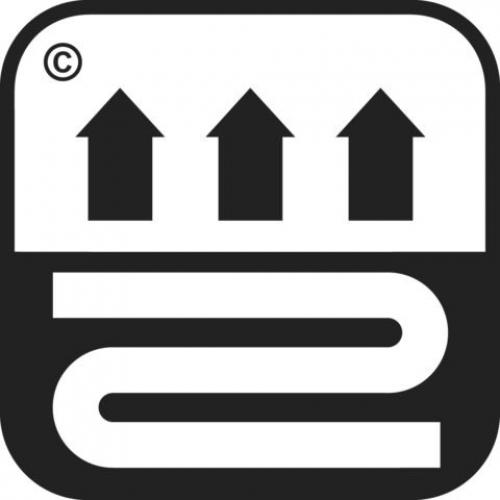

Символ, обозначающий возможность укладки покрытия на теплый пол

• Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

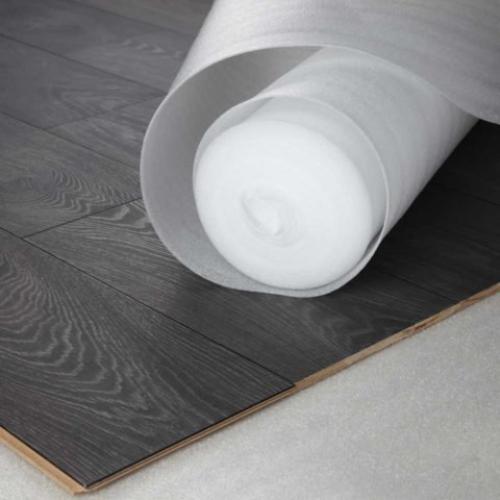

Совет! Если вами применяется электрический теплый пол под ламинат, который будет расположен под подложкой, например, кабельный или греющие маты, то к данному коэффициенту следует прибавлять сопротивление подложки, которая, как известно, также является прекрасным теплоизолятором.

Электрический теплый пол под плитку без стяжки. Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью. Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

• Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;


• Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
• Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола – пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет – данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап – монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.

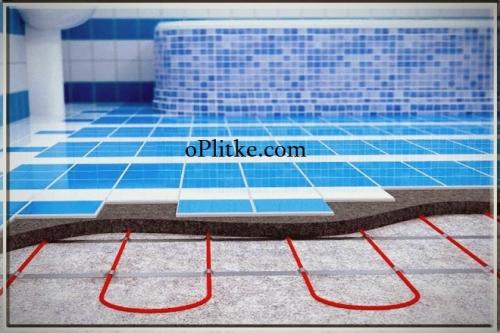

Электрический теплый пол под плитку технология укладки. Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками

Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.

Виды теплых полов электрического типа

Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.

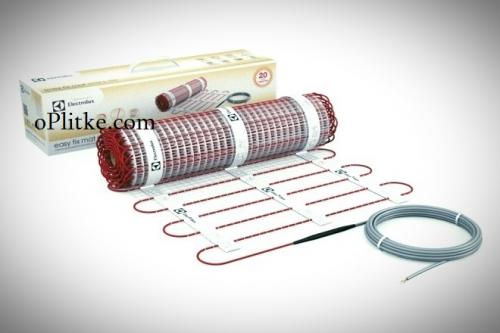

Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.

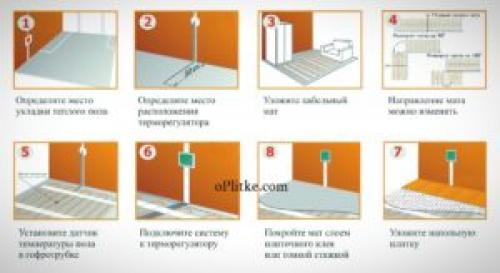

Технология монтажа своими руками

Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.

Создание схемы

Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:

1. Отступают от стен 10 см.
2. Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
3. Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.

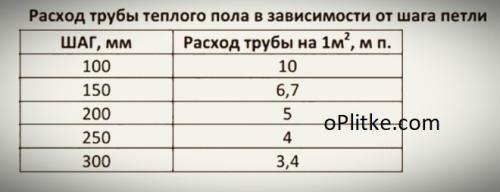

Расчет материала

Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.

Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.

Подготовка поверхности

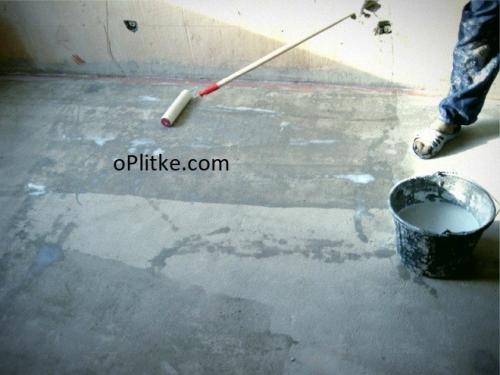

Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.

Укладка утеплителя

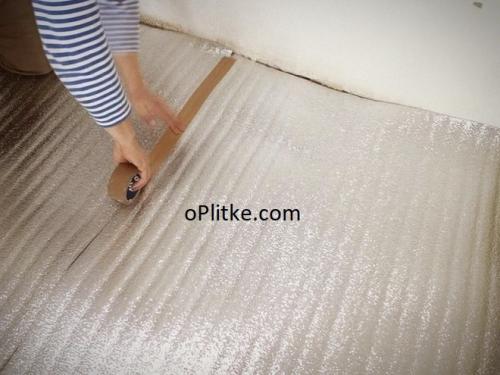

В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.

Установка нагревательного элемента

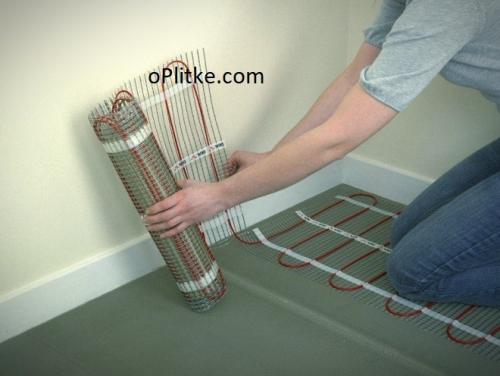

Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

Монтаж терморегулятора

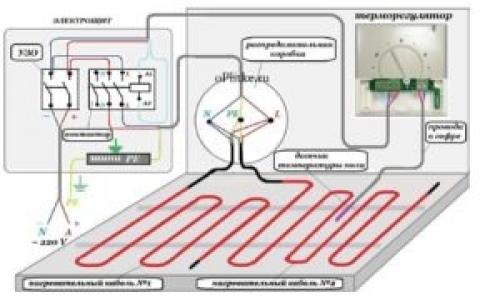

Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.

Проверка работоспособности

После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.

Укладка плитки и кафеля

После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.

Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.
