H1. Введение

Окна – одна из важнейших составляющих каждого дома. Они не только обеспечивают естественное освещение и вентиляцию помещений, но и являются важным элементом архитектурного решения здания. Монтаж оконных блоков из ПВХ – это процесс, требующий опыта и знаний. В данной статье мы рассмотрим основные принципы и правила монтажа оконных блоков из ПВХ по ГОСТ 30971.

H2. Основные принципы монтажа оконных блоков из ПВХ

Основные принципы монтажа оконных блоков из ПВХ включают в себя следующие пункты:

H2. Правила монтажа оконных блоков из ПВХ

Правила монтажа оконных блоков из ПВХ включают в себя следующие пункты:

1. Подготовка места монтажа

Перед началом монтажа необходимо провести подготовку места монтажа. Это включает в себя очистку стены от старой штукатурки, грунтовку стены, установку подшипников и проведение других работ, необходимых для правильного монтажа оконных блоков.

2. Установка оконных блоков

Установка оконных блоков должна быть произведена с соблюдением техники безопасности. Используйте специальные инструменты и оборудование для правильной установки оконных блоков.

3. Использование крепежных элементов

Использование специальных крепежных элементов является важным этапом монтажа оконных блоков из ПВХ. Используйте только качественные крепежные элементы, которые соответствуют требованиям ГОСТ 30971.

4. Проверка правильности монтажа

После установки оконных блоков необходимо проверить их правильность монтажа. Проверьте, что оконные блоки крепятся надежным образом, что они не провисают и не выступают из стены.

5. Заключительные работы

После установки оконных блоков необходимо произвести заключительные работы, такие как укладка утеплителя, установка рамки и другие работы, необходимые для завершения монтажа оконных блоков.

H2. Вывод

Монтаж оконных блоков из ПВХ – это процесс, требующий опыта и знаний. Соблюдение основных принципов и правил монтажа оконных блоков из ПВХ по ГОСТ 30971 гарантирует качественный и надежный монтаж оконных блоков. Использование специальных инструментов и оборудования, проведение предварительной подготовки места монтажа, использование специальных крепежных элементов и проверка правильности монтажа – это основные этапы, необходимые для успешного монтажа оконных блоков из ПВХ.

Связанные вопросы и ответы:

Что такое ГОСТ 30971 и как он влияет на монтаж оконных блоков из ПВХ

Монтаж окон по ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» подразумевает целый комплекс правил установки оконных конструкций в стеновой проем и регламентирует:

• Величину зазора между окном и стеной и/или четвертью. Изменение размеров оконной конструкции неизбежно под влиянием сильного нагрева на солнце или охлаждения в мороз. Монтажный шов должен при этом сохранять свою целостность, чтобы в нем не появлялись трещины и продувание. Слишком маленький зазор (меньше 15 мм), когда окно «зажато» в проеме, может привести к трещинам на профиле. А слишком большой (больше 60мм) – к перерасходу пены, сложностям с отделкой откосов и некрасивому внешнему виду.
• Место установки окна по глубине стены – от этого зависит температура на внутренней поверхности окна и, как следствие, риск выпадения конденсата. Чем ближе окно установлено к внутренней плоскости стены, тем выше температура на нем и меньше риск образования конденсата. Но смещать окно в сторону комнаты нельзя до бесконечности, иначе будет некрасиво выглядеть со стороны фасада, не останется места для откосов. Поэтому при расположении окна в толще стены важно найти золотую середину. Для стен с четвертью это расстояние 10-15мм от четверти. Если четверти нет, то окно располагают примерно на 1/3 от наружной плоскости стены.
• Количество и места расположения крепежей – четко регламентировано расстояние от углов окна до первого крепления (150-180 мм от внутреннего угла рамы) и расстояние между ними (500-800 мм в зависимости от материала и цвета окна). Нарушение этих требований почти наверняка приводит к разрушению окна.

Какие материалы и инструменты необходимы для монтажа оконных блоков из ПВХ по ГОСТ 30971

Согласно п.Б.5.3 ГОСТ 30971-2012 выбор крепежных элементов и расстояние между ними по контуру проема, а также глубину заделки в стене устанавливают в рабочей документации на основании расчета в зависимости от площади и массы оконного изделия, конструкции стенового проема, прочности стенового материала, значения ветровых и других эксплуатационных нагрузок.

Минимальные расстояния между крепежными элементами не должны превышать для:

• оконных коробок из древесины — 800 мм;
• коробок из алюминиевых сплавов и профилей ПВХ белого цвета — 700 мм;
• коробок из цветных профилей ПВХ — 600 мм.

Расстояние от внутреннего угла коробки до крепежного элемента — 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

В соответствии с п.Б.5.4 ГОСТ 30971-2012 для передачи нагрузок, действующих в плоскости оконного блока, на несущую строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов твердостью не менее 80 ед. по Шору А или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в рабочей или технологической документации. Рекомендуемая длина колодки должна быть 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Установочные клинья удаляют перед устройством утеплительного слоя монтажного шва. При установке оконных блоков допускается использовать опорные колодки, которые после крепления разворачивают из монтажного положения в рабочее, места их установки заполняют утеплительным материалом с наружной и внутренней стороны (п.Г.1.2 ГОСТ 30971-2012).

Какие факторы необходимо учитывать при выборе места для монтажа оконных блоков из ПВХ

Любой некачественный монтаж приводит к возникновению поломок, необходимости замены фурнитуры, продуванию, снижению шумоизоляции и другим негативным последствиям. Избежать всех этих проблем поможет четкое соблюдение норм установки. Для этого специалисты ориентируются на межгосударственные стандарты, где даны требования к монтажу и технологии по изоляции монтажных швов.

Перечислим их:

• ГОСТ 23166-99 – основные требования к оконным, дверным блокам, дополняющим деталям.
• ГОСТ 30674-99 – положение о конструктивных особенностях оконных/балконных конструкций.
• ГОСТ 52749-2007 – технические условия к монтажу балконных/оконных блоков, размеру монтажного шва и подготовке поверхности зазора, общие требования к устройству монтажного шва.
• ГОСТ ы 26602.2-99 и 2602.1-99 – требования к воздухо- и водонепроницаемости, теплоизоляции, звукозащите конструкций ПВХ.

Опираясь на перечисленные нормы обобщим основные положения в виде краткой памятки:

• Лента ПСУЛ должна быть подобрана по периметру окна.
• Между уплотнителем и рамой должен быть плотный контакт, чтобы потом не появились продувания или сквозняки.
• Монтаж осуществляется при температуре не ниже −18°С.
• Монтажные швы заполняются 3 слоями полиуретановой ленты.
• Не допускается появление мостиков холода в узлах крепления.

Кроме этих пунктов требуется проверить герметичность окна, его внешний вид, а также функциональность всех механизмов. Если конструкция плотно входит в проем, легко открывается и закрывается, значит, расположение окон подобрано правильно.

Как правильно подготовить место для монтажа оконных блоков из ПВХ

После подготовки оконного проема нужно подготовить оконную конструкцию к монтажу. На данном этапе необходимо определиться – будете устанавливать с «распаковкой» пластикового окна (разборкой, снятием створок, стеклопакетов) на анкеры или без «распаковки» на металлические пластины (см. ниже). Цель разборки – оставить только раму с импостами для закрепления со сквозным сверлением. Если выбран вариант с «распаковкой», то последовательность действий при подготовке к установке следующая:

1. Снять стеклопакет с глухой створки. Понадобится тонкая стамеска (шпатель) и резиновая киянка. Стеклопакет крепится к раме створки с помощью полипропиленового штапика. Имеющийся инструмент аккуратно вставить в щель между одним из вертикальных (боковых) штапиков, после чего легким постукиванием киянкой штапик отгибается. Инструмент переместить дальше по щели, действия повторить, пока штапик не выйдет из паза. Желательно каждый штапик пронумеровать или обозначить («л», «п», «в», «н»). После извлечения боковых штапиков снять верхнюю, потом нижнюю накладку, и, наконец, извлечь стеклопакет из рамы.
2. Снять подвижную створку пластикового окна. Створку закрыть, ручку установить в положение «закрыто». С петель снять декоративные накладки (поддеть отверткой сверху, потянуть на себя). Для извлечения штифта на него надавить сверху твердым предметом или инструментом, а снизу вытащить плоскогубцами. Створку придерживать рукой, ручку установить в положение «открыто». Далее створку немного наклонить, приподнять и снять с рамы.

Как проводить монтаж оконных блоков из ПВХ на существующей конструкции

Процесс монтажа оконного и (или) балконного дверного блока в проем железобетонной стеновой панели состоит из нескольких стадий. Приведенный технологический процесс является самым общим и может меняться в зависимости от большого числа факторов, таких, как климатические параметры, конструкция стены, конструкция оконного блока, способ отделки наружных и внутренних откосов и т.п.

5.1 Подготовка рабочего места

Необходимо подготовить рабочее место. Все лишние предметы (мебель, бытовая техника и т.п.) должны быть удалены из рабочей зоны. В случае невозможности удаления посторонних предметов, необходимо принять меры по защите их от загрязнений и повреждений, например, укрыть прочной полиэтиленовой пленкой.

Обязательно защитите полы!

5.2 Контрольный замер

Перед началом монтажа старого окна, необходимо выполнить контрольный замер и убедиться, что новая конструкция имеет необходимые размеры.

5.3 Снятие створок и глухого остекления с нового оконного блока

Створки и элементы глухого остекления должны быть сняты с коробки для снижения ее веса и для обеспечения безопасности работ. Снятые элементы помещаются в подготовленное место, где будет гарантирована их сохранность и отсутствие повреждения. Требуется промаркировать каждый снятый с оконной конструкции элемент, чтобы в процессе сборки, каждый элемент оказался строго на том же месте, что и был изначально.

5.4 Демонтаж старого оконного блока

В процессе демонтажа соблюдайте особую осторожность при каждом движении! Может потребоваться частичное или полное удаление с откосов штукатурки (если она есть), что неизбежно сопровождается большим количество шума, были и мусора. Заранее позаботьтесь о мешках для мусора и продумайте, как мусор будет утилизироваться. Самый опасный момент – это извлечение элементов коробки старой оконной конструкции из проема. В процессе демонтажа следите, чтобы куски мусора (штукатурка, дерево, стекло и т.д.) не падало за окно на улицу!

Это может привести к очень серьезным последствиям!

5.5 Подготовка проема к установке

Перед началом процесса установки, необходимо подготовить проем. Подготовка проема заключается в очистке поверхностей от всех видов загрязнений: куски штукатурки, шпатлевка, краска и т.д. Сколы и выбоины заделываются быстротвердеющими, водостойкими составами. Если поверхность пыльная и осыпающаяся, то необходимо выполнить грунтование для ее упрочнения и обеспыливания. В конечном итоге поверхность должна быть довольно ровной, сухой и чистой.

Какие правила и нормы необходимо соблюдать при монтаже оконных блоков из ПВХ по ГОСТ 30971

Применение данной комплексной системы при монтаже окон при незначительном удорожании стоимости этих работ позволит многократно увеличить срок службы монтажной пены и теплоизолирующих показателей всей конструкции в целом.

Используются материалы

Преимуществами данного вида монтажа являются:

• выполнение всех требований государственного стандарта;
• возможность сохранения верхнего защитного слоя монтажной пены;
• низкая водопроницаемость шва;
• исключения выхода наружу и внутрь монтажной пены и отсутствие ее отходов.

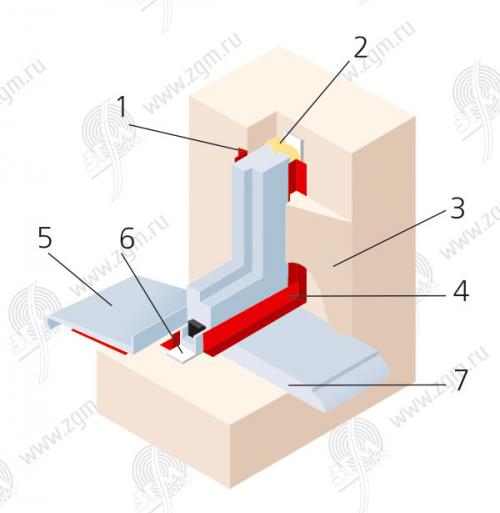

Монтаж оконного блока к стеновому проему:
1. дышащая лента Абрис С-ЛТдиф ;
2. монтажная пена или другой теплоизолятор;
3. откос (штукатурка, ГВЛ, пластик);
4. пароизоляционная лента Абрис С-ЛТд ;
5. отлив с шумопоглощающей лентой Абрис С-ЛТиз ;
6. теплошумогидроизоляционная лента Абрис С-ЛТиз ;
7. подоконник.

Этапы работ по установке оконного блока по ГОСТу

Подготовка четверти

1 Этап:

Обработка праймером Абрис ВРП гидроизоляцию и антисептическую обработку стенового проема, а также улучшить адгезию пароизоляционных лент, особенно, при работе в запыленных помещениях.

2 Этап:

Уложить по периметру оконного проема ленту Абрис С-ЛТиз . За счет слоя изолона такая лента, помимо защиты от сырости и сквозняков, обеспечивает еще и шумоизоляцию оконного блока.

Подготовка рамы к монтажу

3 Этап:

Закрепить диффузионную (дышащую) двустороннюю ленту АБРИС С-ЛТдиф по трем сторонам (сверху и по бокам) внешнего периметра оконного блока, для чего необходимо снять защитный (антиадгезионный) слой с того края ленты, что будет крепиться к блоку, и прижать этот край к оконному блоку липкой стороной.

4 Этап:

закрепить дублированную ленту АБРИС С-ЛТд по трем сторонам (сверху и по бокам) внутреннего периметра оконного блока, для чего необходимо снять защитный (антиадгезионный) слой с того края ленты, что будет крепиться к блоку, и прижать этот край к оконному блоку липкой стороной.

Установка оконной рамы

5 этап:

Закрепить в оконном проемe оконный блок, оклеенный по трем сторонам лентами АБРИС С-ЛТдиф (по внешней стороне) и АБРИС С-ЛТд (по внутренней стороне).

6 этап:

С внешней стороны наклеить вторую самоклеящуюся полосу ленты АБРИС С-ЛТдиф , для чего снять с нее защитный (антиадгезионный) слой и прижать ленту к поверхности оконного проема.

Крепление оконной рамы к стеновому проему, заполнение шва

7 этап:

Карман, образованный лентой АБРИС С-ЛТдиф , заполнить монтажной пеной (со стороны помещения). Лента АБРИС С-ЛТдиф обеспечит защиту монтажной пены от внешнего УФ-излучения и влаги, но в то же время позволит ей дышать.

Установка герметизирующих материалов внутреннего слоя

8 Этап:

Не дожидаясь полного застывания пены, закрыть ее со стороны помещения дублированной лентой АБРИС С-ЛТд (ею оклеены внутренние стороны окна), для чего с ленты необходимо снять защитное (антиадгезионное) покрытие и прижать ленту к внутренней стороне оконного проема. Дублированная лента АБРИС С-ЛТд обеспечит дополнительную герметизацию и гидроизоляцию со стороны помещения.

9 Этап:

Нижнюю часть окна с внешней стороны закрыть лентой АБРИС С-ЛТнп . Внешняя поверхность этой ленты легко грунтуется, красится, штукатурится, так как выполнена из нетканого полотна.

Как проводить монтаж оконных блоков из ПВХ на новой конструкции

Работы по монтажу оконных блоков должны вестись в определенной последовательности:

1. Подготовка нового оконного блока к монтажу, для чего необходимо снять створки, стеклопакеты, установить подставочный профиль (если необходимо) и другое.
2. Демонтаж старого окна.
3. Очистка оконного проема от грязи, остатков утеплителя, старой и рыхлой штукатурки и т.п. При наличии масляных загрязнений поверхность необходимо обезжирить.
4. Обеспыливание оконного проема при помощи строительного пылесоса.
5. Проверка геометрии проема и исправление дефектов поверхности. Сколы, раковины, осыпавшиеся швы кирпичной кладки необходимо выровнять водостойкими штукатурными смесями. Большие полости допускается заполнять вставками из жесткого пенополиуретана или аналогичных материалов, а также древесины, предварительно обработанной антисептиком. Поверхность оконного проема рекомендуется обработать специальными укрепляющими составами.
6. Установка блока в проем. На данном этапе необходимо выдержать зазоры по периметру, горизонтальность и вертикальность сторон блока, допустимое отклонение от горизонтали и вертикали не более 1,5 мм на длине 1 м. Временную фиксацию коробки выполняют при помощи монтажных пластиковых клиньев, которые удаляются перед нанесением утеплительного слоя монтажной пены.
7. Крепление блока в проеме при помощи распорных рамных дюбелей, или гибких анкерных пластин. При этом важно соблюсти расстояние от ближайшего крепежа до внутреннего угла блока в пределах от 150 до 180 мм. В том случае, если использован импост, эта величина должна находиться в интервале от 120 до 180 мм. Расстояние между крепежом нужно выдержать от 500 до 800 мм, в зависимости от материала, из которого изготовлена коробка.
8. Удаление монтажных клиньев, установка опорных колодок.
9. Установка снятых стеклопакетов и закрепление их при помощи штапиков.
10. Установка на место снятых створок окна.
11. Заполнение зазора монтажной пеной.
12. Нанесение пароизоляции на внутреннюю и гидроизоляции на наружную поверхность монтажного шва. При этом не допускается обрезать лишнюю пену с наружной стороны. Гидро- и пароизоляцию можно выполнить при помощи мастик или специальных лент.
13. Подгонка и закрепление слива. Слив должен быть изготовлен из листового металла толщиной не менее 0,5 мм. Внутреннюю поверхность слива необходимо покрыть шумоизоляционной мастикой или лентой.
14. Подгонка и установка на место подоконной доски.
15. Проверка открывания и окончательная регулировка створок окна.
16. Отделка откосов .
