Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:
- группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
- циркуляционный насос, который обеспечивает движение жидкости в системе отопления;
Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):
Подача:
– кран с американкой для подключения котла;
— переходной фитинг на трубы – американка.
Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.
Обратка:
— кран с американкой для подключения котла;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.
Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.
Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.
Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.
Правильное Подключение автомагнитолы. katerinochka83 › Blog › Подключение автомагнитолы.
Основная ошибка при подключении автомагнитолы, подключение плюсового провода от прикуривателя. В результате падает мощность головного устройства, что видно по мигающей подсветке магнитолы на большой громкости и как следствие, заметно раньше появляются искажения в звуке. Поэтому автомобильную магнитолу необходимо подключить напрямую от аккумулятора, хорошим качественным проводом и дополнительным предохранителем, расположенным как можно ближе к аккумулятору.
Сразу отмечу, что у автомагнитолы два плюсовых провода, один желтый, который является силовым и отвечает за память магнитолы, второй красный, который является своего рода управляющим.
Черный провод магнитолы это минус (масса). Его можно подключить к кузову автомобиля (на массу), а лучше на минус аккумулятора, это позволит избежать появления наводок.
Синий провод REM, это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Акустические провода, имеют по парные цвета, к каждой цветовой паре подключается определенный динамик:
Белая пара проводов — передний левый динамик
Серая пара — передний правый динамик
Зеленая пара — задний левый динамик
Фиолетовая пара — задний правый динамик
Каждая пара акустических проводов имеет монотонный провод и провод с черной полосой, черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.
Рассмотрим две схемы подключения магнитолы, отличаются они между собой, только организацией подключения плюсовых проводов.
Простая схема подключения магнитолы:
В этой схеме плюсовые провода магнитолы соединяются друг с другом и подключаются к плюсу аккумулятора. Использовать эту схему можно в случае, небольшого потребления электричества магнитолой в режиме сна. Магнитола с большим потреблением, способна за пару дней стоянки автомобиля, полностью разрядить аккумулятор, в таком случае лучше использовать следующую схему. Подключение магнитолы через кнопку.
Данная схема, это лучший вариант, ручной контроль питанием магнитолой, настройки не сбиваются. Единственное, необходимо найти место под кнопку.
Помимо этих схем, магнитолу еще подключают через замок зажигания, но это крайне неудобно, без ключа в зажигании музыка не работает. Или через сигнализацию, тоже не всем подойдет.
Устанавливая магнитолу, не обрезайте провода, используйте ISO-разъемы и ISO переходники, это даст возможность быстрой и без проблемной замены магнитолы, при дальнейшей эксплуатации автомобиля.
Подключение магнитолы от Серебрекова Андрея.
"Хочу рассказать о простом способе подключении автомагнитолы. Желтый провод я подключил как положено к питанию 12в, а красный к габаритным огням .
Напряжение 12в габаритных огней около магнитолы не нашёл, поэтому подключил через реле, обмотку которого подключил к разъёму лампочки пепельницы.
1.При включении габаритов магнитола автоматически включается, причём с сохранённой памятью при выключении
2.При отключении габаритов автоматически выключается.
3.Теперь не забываю выключать свет .
4.Можно слушать на стоянке без включения зажигания.
Правильное Подключение УЗО. Как подключить УЗО в щитке

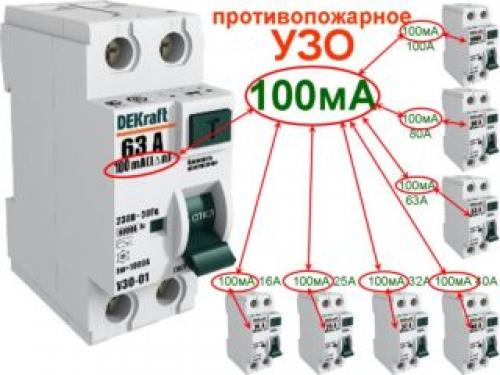

Для контроля утечки тока необходим прибор с чувствительностью 100 мА. Если протяженность электропроводки небольшая, ложных срабатываний не будет при УЗО на 30 мА. При подключении следует соблюдать определенное правило, независимо от выбранной электрической схемы. Последовательно с устройством необходимо подключать автомат.
УЗО не является защитой от короткого замыкания и перегрузок. В случае их возникновения прибор выйдет из строя. Контакты устройства залипают, цепь, где произошло замыкание, находится под напряжением. Провод продолжает греться, возможно воспламенение изоляции.
Чтобы прибор обесточить, и он не вышел из строя, перед ним нужно установить автомат с номинальным током, меньшим, чем УЗО на один-два порядка. Например, для УЗО на 63 А подойдет автомат на 50 А.
Для экономии средств через одно УЗО в электрощите подключают сразу несколько групп потребителей. Чем больше автоматических выключателей, тем выше стоимость монтажа щитка. Важно знать, сколько автоматов можно подключить к одному УЗО на 40а. Согласно правилам, к одному прибору нельзя подключать более двух автоматов. При этом их общая нагрузочная способность должна быть не более чем номинал УЗО.
Если планируется подключение нескольких приборов защиты в паре с автоматическим выключателем, целесообразнее заменить их дифференциальным автоматом.
Только правильное подключение УЗО в щитке обеспечит защиту электрической системы и оборудования, будь то дом, гараж или дача.
