Нижнее подключение радиаторов отопления. Особенности подключения радиатора по диагонали
Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

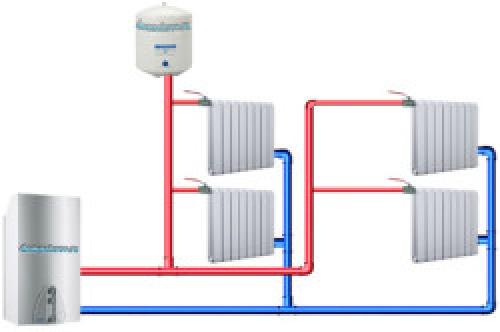

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора
Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.
Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.
Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.
Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.
Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.
В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:
- от нижней поверхности подоконника до верхней части секций 5-10 см;
- от пола до нижней части секций 8-12 см;
- от стены до секций тыльной стороны отопительного прибора 2-5 см.
Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.
Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.
Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов
Совет: не стоит экономить на рассматриваемых компонентах отопительной системы. Хоть они и могут казаться малозначительными, именно на них осуществляется наибольшая нагрузка.
Фитинги для подключения радиаторов отопления бывают следующих видов:
Вид №1: муфта

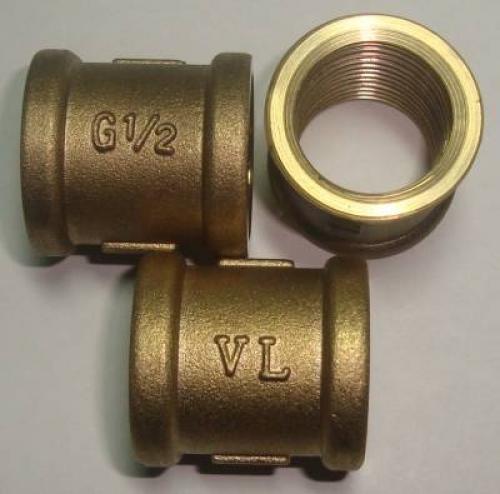

Фото латунных муфт
Это наиболее простые элементы, позволяющие создать элементарное соединение трубы с входом в батарею в том случае, если их диаметры совпадают. Цена таких деталей наиболее низкая.
Вид №2: переходники
Образец металлического переходника
Это та же муфта, но уже с отличающимися на концах диаметрами, что позволяет выполнить подсоединение даже в случае несоответствия соединяемых элементов. Размеры фитингов для радиаторов при этом соответствуют стандартам используемых в сантехнике труб.
Схема переходника
Вид №3: углы или отводы

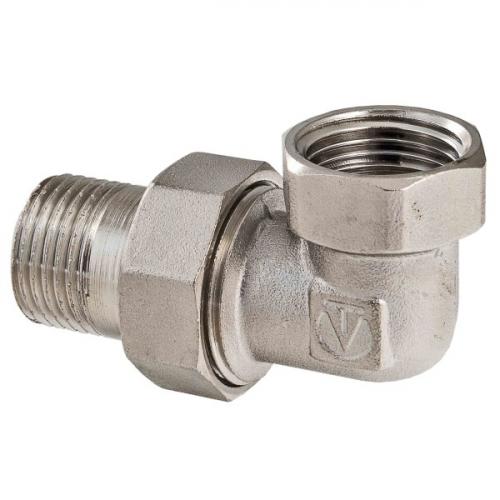

Угловой сгон
Позволяют направить трубу от батареи под нужным углом, например в обход предмета мебельного интерьера или выступа стены.
Схема отвода
Вид №4: тройники

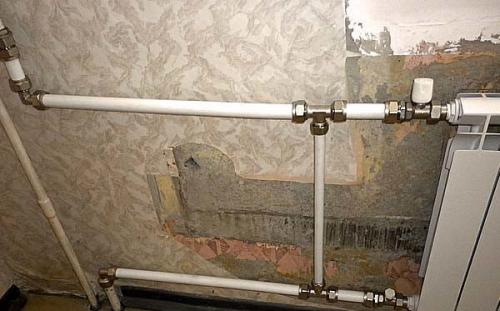

Тройник для подключения перемычки
Благодаря использованию тройников можно установить специальную перемычку перед батареей. Это даёт возможность отключения радиатора для замены или ремонта без остановки всей отопительной системы, так как теплоноситель попросту пойдёт другим путём в случае перекрытия вентилей.
Схема тройника
Вид №5: крестовины

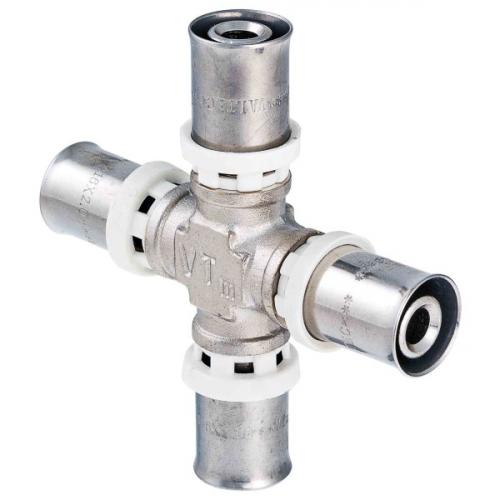

Образец крестовины
Позволяют объединить трубы с одинаковыми диаметрами в точках их разветвления. При подключении к батареям используются редко, но знать о них всё равно не помешает.
Схема крестовины
Вид №6: штуцер

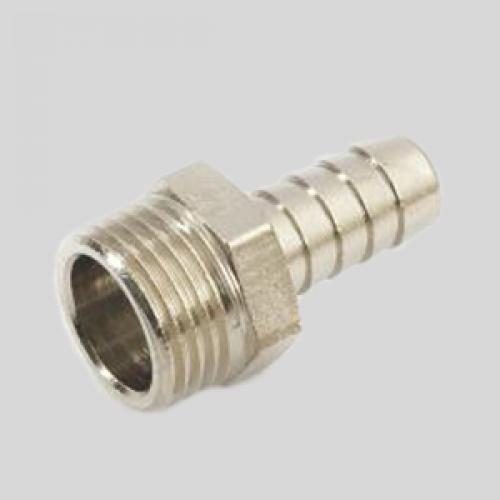

Образец штуцера
Штуцер, как правило, используется для подсоединения к батарее гибкого шланга, что требуется для его промывки. Также бывают модели, позволяющие соединять металлические трубы с полипропиленовыми.
Узел нижнего подключения радиатора регулировка. Узлы для подсоединения радиаторов с нижним подключением

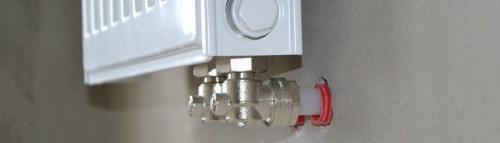

Узел нижнего подключения (другие названия «бинокль», «Н-образный клапан») отопительных радиаторов предназначен для подсоединения таких нагревательных приборов (в основном стальных панельного типа), у которых присоединительные штуцеры расположены снизу. Конструктивно он представляет собой два шаровых крана, установленных в единый корпус, который позволяет соединяться с радиатором напрямую и подсоединяться к трубопроводам из различных материалов.
Чертеж стального радиатора отопления.
Для монтажа радиатора с подсоединением снизу понадобятся:
- узел нижнего подключения;
- головка термостатическая, устанавливается при необходимости;
- переходники для соединения узла с трубопроводом.
С помощью таких модулей можно конструировать одно- или двухтрубные отопительные системы, проложенные в техническом подполье или в нишах стен.
Стандартное расстояние между осями входного и выходного штуцера радиатора составляет 50 мм. Для изготовления корпуса узлов нижнего подключения применяется латунь, бронза, а для уплотнительных элементов – этилен-пропилен, акрил-бутадиен-стирол.
Преимущества использования узлов нижнего подключения
При необходимости замены или технического обслуживания радиатора его можно быстро и легко как демонтировать без опорожнения всей отопительной системы, так и подключать.
Схема монтажа системы отопления.
Для его отключения применяются запорно-регулировочные вентили, встроенные в узлы подключения или внешние. Слив теплоносителя из отдельного отопительного прибора осуществляется посредством специального сливного крана.
Другим важным преимуществом подсоединения к радиаторам снизу является отличная эстетичность, ведь все трубные подводящие коммуникации становятся практически невидимыми и не отвлекают внимание. Это дает возможность реализовать на практике уникальные дизайнерские решения в таких разновидностях обустройства интерьера, как, например, минимализм.
Вернуться к оглавлению
Типы узлов нижнего подключения
Современные производственные предприятия выпускают три типа этих соединительных элементов:
- для однотрубных систем обогрева помещений;
- для двухтрубных систем обогрева помещений;
- комбинированные.
При однотрубном обогреве приборы отопления соединяются друг с другом последовательно. В этом случае температура теплоносителя падает пропорционально его продвижению по системе, что обусловливает существенное различие в теплоотдаче начальных и конечных отопительных радиаторов. Для того чтобы выровнять их степень нагрева, применяется температурная компенсация. Она осуществляется посредством встроенного байпаса, через который, не попадая в нагревательный прибор, проходит половина теплоносителя.
При двухтрубном обогреве радиаторы отопления соединяются друг с другом параллельно. В этом случае теплоноситель отдает одинаковое количество теплоты в каждом отопительном приборе, поэтому выполнять температурную компенсацию в однотрубных отопительных системах нет необходимости. Таким образом, конструкция модулей нижнего подключения для двухтрубных систем является более простой и надежной.
Комбинированный узел нижнего подключения позволяют сооружать как одно-, так и двухтрубную систему отопления. Для этого в его конструкции предусмотрен байпас, вращением затвора которого осуществляется регулировка величины потока теплоносителя, минующего нагревательный прибор и, соответственно, переключение режима работы.
По типу исполнения устройства для подсоединения снизу радиатора бывают прямыми и угловыми. Прямой предназначен для присоединения нагревательных приборов к горизонтальным системам отопления, проложенным в полу (техническом подполье), а угловой – к проложенным в нишах стен. При этом в некоторых конструкциях имеется посадочное место под термоголовку и необходимый для ее функционирования клапан.
Вернуться к оглавлению
Особенности применения узлов нижнего подключения
Чтобы получить возможность регулировки (балансировки) отопительного прибора, применяются запорно-регулировочные вентили, перекрывающиеся полностью или частично. Определение величины перекрытия осуществляется в соответствии с проектными расчетами. А чтобы соединить с устройством нижнего подключения медные, стальные, полимерные или металлополимерные трубы, применяемые для сооружения отопительной системы, используются соответствующие адаптеры.
