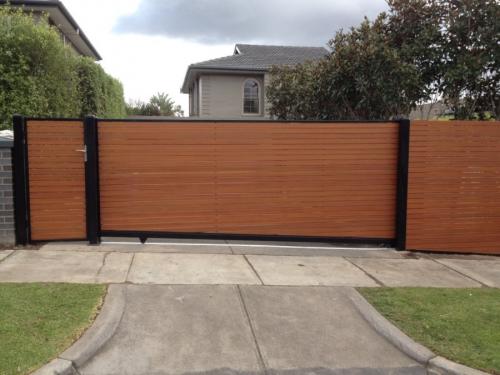

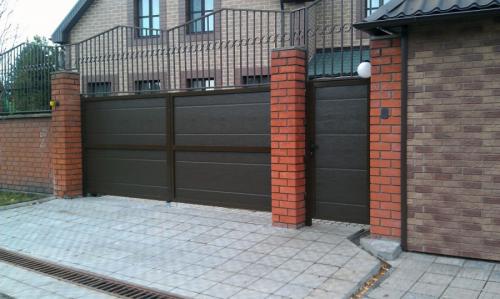

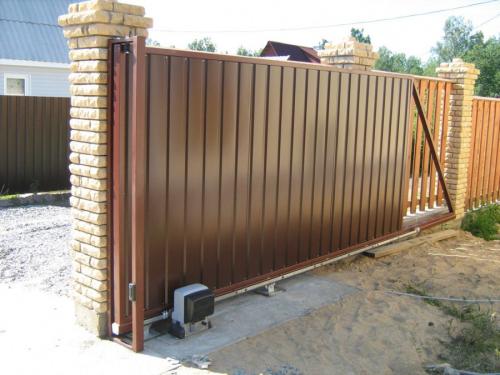

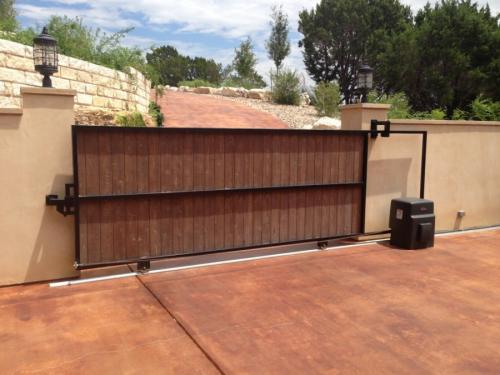

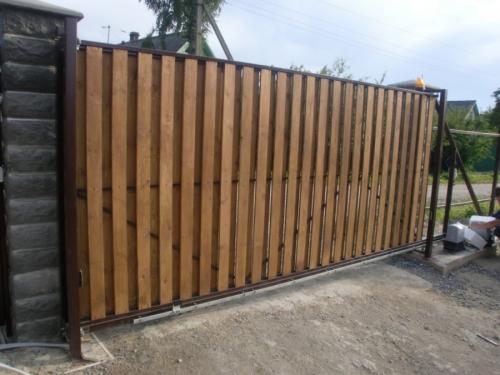

Дизайн ворота откатные ворота. Откатные ворота — идеи реализации своими руками. Обзор самых удачных вариантов (105 фото)

Дизайн ворота откатные ворота. Откатные ворота — идеи реализации своими руками. Обзор самых удачных вариантов (105 фото)

Как правило, при установке ворот хозяин участка руководствуется одной целью – не допустить свободный доступ. С этой задачей могут справиться ворота разных видов и конструкций. При выборе подходящего типа чаще всего руководствуются лёгкостью использования и компактностью.

Откатные ворота отвечают этим запросам, поэтому являются довольно популярным типом ворот. Конструкция представляет собой сложный механизм, однако готовый вариант со всеми составными частями предлагают к продаже многие производители. Установить откатные ворота можно и самостоятельно, проявив терпение и творческий подход.

Внешний вид откатных ворот также неплох и может стать настоящим украшением участка. Поэтому при выборе подходящей конструкции учитывайте все нюансы. Для этого можете ознакомиться с фото откатных ворот, которых в изобилии можно найти на просторах Интернета.

Плюсы и минусы

К положительным чертам ворот на роликах можно отнести:

• Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
• Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
• Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
• Широкий набор вариаций.
• Долгое время использования.
• Применение автоматизированных систем.

Откатные ворота имеют и некоторые минусы. Перечислим их:

• Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
• Консольная часть требует для своей установки создание основания — фундамента.
• Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

Разновидности конструкций

Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.

Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.

Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.

Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.

Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.

Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.

Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.

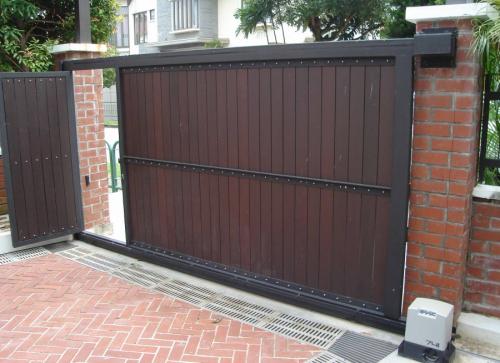

Ещё один интересный вариант – ворота с калиткой.

Рассчитываем габариты конструкции

Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:

• Определиться с размерами проёма, в соответствии с чем будет выбрана конструкция и габариты.
• Рассчитать противовес.
• Предположить массу ворот.
• Создать наброски конструкции, чертежи ворот.

Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.

Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.

Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.

Равновесие. Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.

Раздвижные ворота для дома. Как сделать откатные ворота из профнастила – технология изготовления, монтаж и установка

Откатные (сдвижные, раздвижные) ворота – это более технологичная альтернатива распашным. Сделать ворота с откатным механизмом сложнее чем распашные, но удобство эксплуатации и внешний вид будут указывать на современный частный дом.

Прежде чем разбираться, как сделать откатные ворота из профнастила, нужно рассмотреть, какие бывают типы устройства и проследить эволюцию их становления.

Виды и типы откатных ворот

Устройство и конструктивные особенности механизмов и способов установки.

По способу открывания:

• раздвижные ворота – состоят из двух створок, которые отъезжают в противоположные стороны. Визуально похожи на распашные и сочетают в себе достоинства распашных и раздвижных ворот;

• откатные ворота (самонесущие) – состоят из одного полотна (редко двух) которые отъезжают в одну сторону.

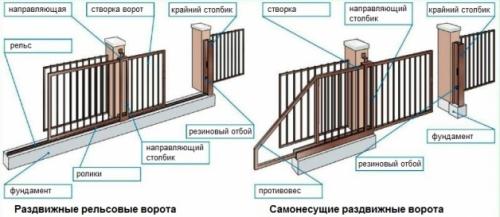

Устройство раздвижных и откатных самонесущих ворот

Главное преимущество откатных ворот – для эксплуатации не требуется много свободного пространства. В числе плюсов – возможность подключения автоматики, более современный вид, легкость скольжения даже при наличии снега.

По степени механизации:

• ручной откат (механическое открывание ворот). Отодвинуть створку раздвижных ворот абсолютно несложно. Собираясь сделать откатные ворота своими руками, многие отдают предпочтение ручному откату ворот;

• автоматический откат . При проектировании и монтаже ворот учитывается необходимость подводки электричества и установка дополнительных механизмов. Автоматика для откатных ворот состоит из: пульта ДУ, электропривода, электрокабеля, фотоэлементов, сигнальной лампы.

По типу направляющих:

• подвесного типа . В этом случае направляющая устанавливается сверху, что ограничивает высоту ворот;

• консольного типа . Для откатных ворот такого типа характерна установка направляющей рамы внизу конструкции.

Самые простые, это ворота, установленные на рельс (рис. слева). Вариант простой, но не очень удобный, т.к. за нижней направляющей нужен постоянный уход. В противном случае, мусор, попавший в салазки, приведет к соскакиванию роликов, и со временем к повреждению механизма. Более современный вариант устройства – откатные ворота с плавающим рельсом (рис. справа).

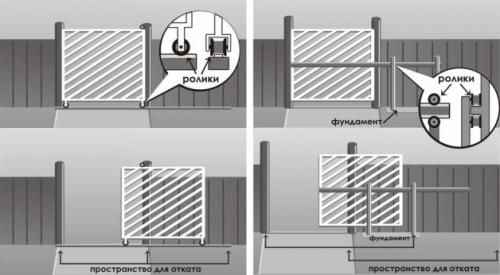

Откатные ворота подвесного и консольного типа

Именно о том, как сделать откатные ворота из профнастила на плавающих рельсах и пойдет речь в статье.

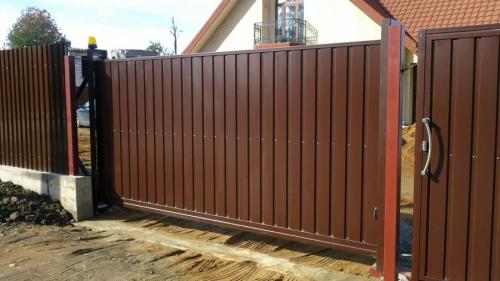

Откатные ворота из профнастила своими руками

Пошаговая инструкция по изготовлению сдвижных ворот для дачи и частного дома.

1 этап – проект откатных ворот из профнастила

Конструкция откатных ворот сложная, а значит, визуализация необходима, т.е. нужно сделать эскиз или чертеж.

Эскиз откатных ворот из профнастила

Эскиз – это картинка, показывающая внешний вид ворот, с обозначением основных элементов, но без нанесения размеров. С эскизного рисунка начинается проектирование.

Эскиз откатных ворот

Схема откатных ворот из профнастила

Схематический рисунок – это нечто среднее между эскизом и чертежом, т.е. картинка, которая дает представление о воротах и позволяет нанести размеры. Недостаток схемы в том, что не выдерживаются пропорции. Однако, для тех, кто не владеет навыками черчения – схема раздвижных ворот станет надежным подспорьем.

Схема откатных ворот

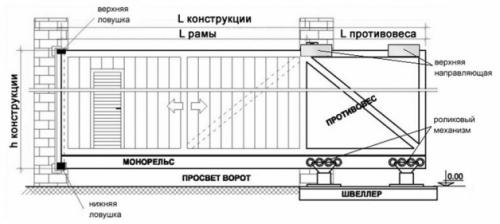

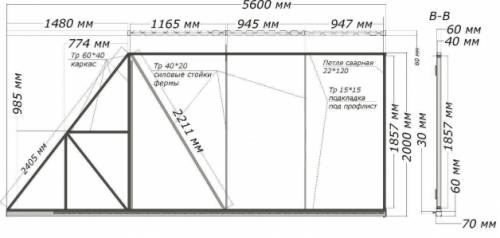

Чертеж откатных ворот из профнастила

Чертеж в обязательном порядке предоставляют строительные бригады при заказе услуги – установка под ключ. Чертеж – это документ, в котором зафиксированы ключевые параметры будущих ворот: ширина проема, ширины ворот и противовеса, размеры и место расположения калитки, количество створок, специфика открывания, дополнительные элементы, а также все размеры.

Чертеж откатных ворот

Важно. Калитка из профнастила монтируемая в створку ворот, продумывается на этапе разработки проекта.

2 этап – расчет откатных ворот из профнастила

Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:

Вес ворот

Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.

Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.

Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.

Столбы под откатные ворота

Для опорных столбов подойдет металлическая труба крупного сечения.

Длина консоли (направляющей рельсы или балки)

Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.

Как устроены откатные ворота. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.

Откатные ворота на роликах. Виды роликов для откатных ворот

Стандартная роликовая система состоит из большой металлической пластины — каретки с роликами соответствующего размера. Колеса привариваются к каретке для ворот. Количество, диаметр роликов рассчитываются исходя из веса и размера ворот. Если конструкция планируется тяжелее, то на опору придется установить больше роликов.

Каждый тип сдвижного механизма имеет разные типы роликов.

1. Для консольных ворот 4 пары роликов крепятся к металлической каретке или укрепленному в фундаменте широкому швеллеру. Колесные опоры устанавливаются сбоку.
2. В подвесном варианте 3-4 пары подшипниковых колес крепятся к верхней направляющей с краю и в центре. К полотну приваривается рельса. Весь механизм монтируется в основу с блоками роликовых кареток.
3. Для конструкции с нижней направляющей нужны два блока роликовых кареток. Радиус ролика с внешней стороны должен быть меньше, чем изнутри. Так полотно будет с их помощью не только двигаться, но и удерживаться.

Концевой ролик

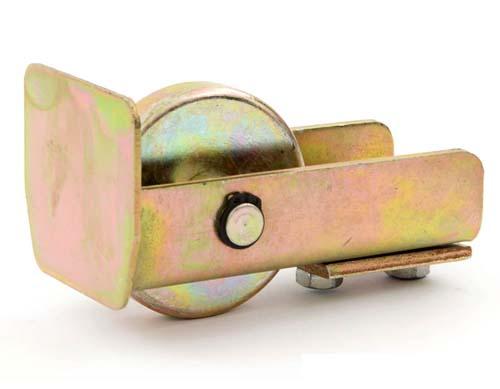

Основная его задача – снимать нагрузку с основных роликов. Работает он вместе с нижним улавливателем и должен входить в него без проблем. Концевик выглядит как пластиковое кольцо, вращающееся в П-образном профиле. Вместо полимерного колеса может быть использовано стальное с подшипником. Ролик заезжает в нижний уловитель и распределяет весовую нагрузку полотна на две точки. Закрытые ворота опираются с одной стороны на роликовые каретки, с другой – на концевой ролик.

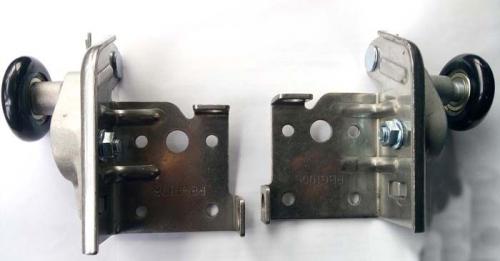

Роликовый кронштейн

Эта часть роликового механизма изготавливается обычно из оцинкованной стали. Устанавливается на нижнюю панель раздвижных ворот. Предназначение – защита полотна от падения в случае обрыва.

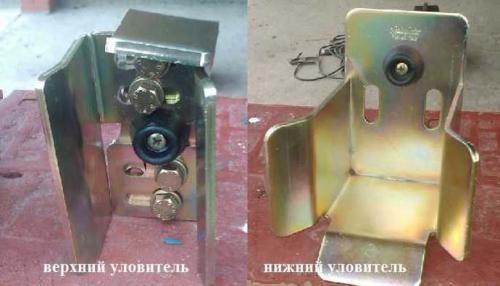

Верхний и нижний уловитель

Это фиксаторы, которые удерживают ворота в закрытом положении. Нижний улавливатель вместе с концевым роликом создает дополнительную фиксацию полотна. Уловители имеют толщину от 2 до 5 мм. Половина веса полотна ложится на нижние уловители.

Экономить на толщине фиксаторов не стоит. Под весом конструкции даже при редком использовании тонкий металл может прогнуться. А это чревато выходом роликов из направляющей и капитальному ремонту системы.
