Толщина плитного фундамента рассчитывается с учетом:

• сечения арматурных стержней;
• дистанции между двумя ярусами сеток;
• толщины слоя бетона сверху и снизу сетки арматуры.

Монолит, точнее его толщина, рассчитывается очень просто: все показатели суммируются, и определяется необходимый параметр. Причем минимальная толщина плиты должна быть не менее 200 мм. Естественно, окончательный результат будет определяться составом почвы и уровнем подземных вод. Кроме размеров плиты фундамента, нужно учесть высоту подушки из песка и слоя дренажа.

Для обустройства плитного основания удаляется слой дерна и копается котлован глубиной приблизительно 50 см. Данный показатель определяют, исходя из того, что щебенка засыпается слоем приблизительно в 200 мм, песок — 300 мм.

В результате элементарного сложения выходит, что толщина фундамента с подсыпкой в целом должна составлять не меньше 700 мм. Однако этот параметр может существенно отличаться с учетом изменений показателей почвы и массы будущего дома, под который этот фундамент делается.

Например, бетонная плита для кирпичной постройки должна быть на 50 мм больше, чем для дома из пенобетона. Причем при строительстве второго этажа в кирпичном здании основание по толщине увеличивается до 400 мм (либо больше — это будет зависеть от массы и конфигурации сооружения). А при использовании пенобетона толщина фундаментной плиты для двухэтажного дома увеличивается не меньше, чем на 350 мм.

Толщина фундаментной плиты под гараж. Пример расчета плитного фундамента

Оптимальные размеры фундамента под гараж из пеноблоков 4 на 4 метра, то есть площадью 16 квадратных метров. Первое что необходимо, это геополотно , которым застилается дно и боковые стенки котлована под будущий фундамент. Площадь дна котлована нам известна, остается высчитать площадь боковых стенок. Для этого их длину умножаем на ширину: 16 м *0,3 м = 4,8 м2. Значит для того чтобы укрыть весь котлован с боковыми стенками потребуется 20,8 м2 +10% на перекрытие.

Далее рассчитаем объем песка и щебня. Для этого перемножим площадь поверхности на высоту подушки каждого из материалов. Для нормального функционирования песчаной подушки под плитой фундамента достаточно слоя в 10 см, соответственно 20 см остается под щебенку. В итоге получаем: 0,1м * 16 м2 = 1,6 м3 это необходимый объем песка. 0,2 м * 16 м2 = 3,2 м3 это объем щебня.

Теперь посчитаем объем раствора . Для гаража из пеноблоков минимальная толщина бетона должна быть не менее 15 см. Соответственно: 16 м2 * 0,15 м = 2,4 м3 бетона.

Для армирования, лучше использовать металлическую арматуру  сечением не менее 10 мм. Её шаг должен составлять примерно 15 см. Длина хлыстов должна быть ровной 4 метрам, по ширине каждой из сторон.

Для определения требуемого количества арматуры необходимо поделить длину стороны на шаг арматуры. В итоге получаем: 4 м/0,15м = 26,6 округляем в большую сторону до 27 штук и умножаем это количество на 2, т. к. арматура должна укладываться перпендикулярно. В итоге потребуется: 54 шт * 4 м = 216 погонных метров арматуры.

Также для организации дренажной системы потребуется перфорированная дренажная труба, которая укладывается по периметру фундамента в слой со щебнем, для отсечения влаги поступающей из почвы. Её общая длина равняется длине периметра фундамента и составляет 16 погонных метров плюс количество, необходимое для вывода дренажа до приемного колодца.

Подведем итог, для строительства фундамента 4 х 4 из монолитной армированной плиты потребуется:

•  23 м2 геоматериала;
•  1,6 м3 песка;
•  3,2 м3 щебня;
•  2,4 м3 бетона;
•  216 погонных метров арматуры сечением 10 мм;
•  Минимум 20 погонных метров дренажной трубы и все необходимые для неё фитинги.

Важно: эти расчеты не являются эталонными, а сделаны для того, чтобы было понятно, как можно более-менее точно рассчитать необходимое количество материалов для изготовления монолитного плитного фундамента.Также следует заметить, что потребуется минимум 16 метров погонных теса для строительства опалубки .

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/raschet-plitnogo-fundamenta-dlya-doma-iz-gazobetona-kakie-parametry-vliyayut-na-raschet-plity

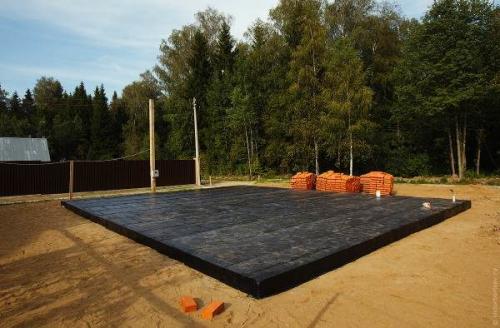

Толщина фундаментной плиты под многоэтажный дом. Расчет плитного фундамента по нагрузке с примером

Существует только два типа фундаментов, которые подходят для строительства практически любых зданий: свайный и плитный. Они позволяют возводить здания на грунтах с плохими характеристиками с минимальными затратами. Монолитную плиту в качестве фундамента стоит выбрать по многим причинам, но чтобы она была прочной и надежной необходимо выполнить ее грамотный расчет.

Преимущества фундаментной плиты

К достоинствам конструкции можно отнести:

• строительство на грунтах с плохими характеристиками;
• возможность возведения крупных объектов;
• возможность самостоятельной заливки;
• высокая несущая способность;
• предотвращение локальных деформаций;
• устойчивость к воздействию сил морозного пучения.

К слабым сторонам такого типа фундаментов относят:

• нецелесообразность использования на участках с уклоном;
• большой расход бетона и арматуры;
• по сравнению с готовыми элементами фундамента, устройство монолитной плиты требует дополнительного времени на набор прочности бетоном;
• сложный расчет.

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

• водонасыщенность;
• несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

• бурение скважин;
• лабораторные исследования;
• разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

• шурфы;
• скважины.

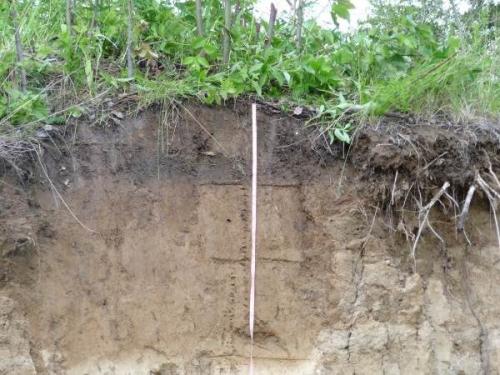

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Важно! При проведении мероприятий необходимо выбирать несколько точек для изучения. Они должны располагаться под пятном застройки. Это позволит наиболее тщательно изучить тип почвы.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

*При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

Расчет толщины плиты

Расчет выполняется пои по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Стены и перегородки
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь.

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по.

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1,

где P — табличное значение несущей способности грунта.

Толщина фундаментной плиты для двухэтажного дома. Расчет

Разберем, как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250) на подготовку класса B7,5. Толщину плиты возьмем 25 см.

1. Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
2. Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
3. Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 — 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
4. Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
5. Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
6. Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³;
7. Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²;
8. Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Толщина плиты под беседку. Монолитный фундамент

Монолитный фундамент в основном устраивают под «солидные», массивные строения, так как он рассчитан на большую нагрузку. Однако, не нужно забывать, что существуют два вида такого основания — глубокого заложения и малозаглубленный . Как раз второй вариант — отлично подойдет для установки беседки, то есть . будет обустроена бетонированная площадка, на которую без проблем можно будет производить монтаж легкого деревянного или кирпичного строения. Мало того, в будущей постройке уже готово основание для устройства любого типа пола!

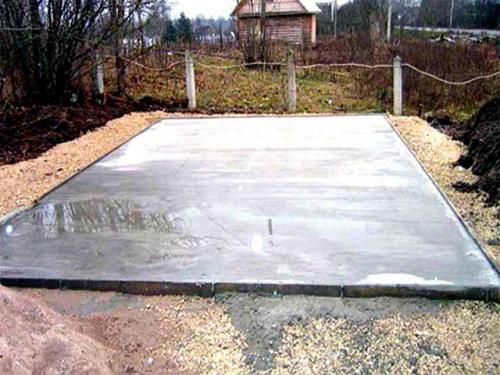

Монолитный фундамент — у будущей постройки уже готово основание для пола

Работы по монтажу монолитной площадки – достаточно трудоемки , и лучше их проводить с помощниками. Особенно это касается этапа изготовления и заливки бетона в опалубку, так как рекомендовано провести этот процесс за один подход.

Подобный вид фундамента можно назвать универсальным, потому что он подходят для устройства на любом типе грунта. В связи с тем, что монолитная плита имеет большую опорную площадь, снижается нагрузка на почву и сокращается риск деформации конструкции при просадке грунта. Это обеспечивает надежность для постройки, которая на нем будет возводиться.

Чтобы монолитный фундаме нт ст ойко выдерживал нагрузки, которые будут создаваться от размещённого на нем здания, рекомендовано провести его армирование, даже в том случае, если он предназначен для установки легкой беседки.

Для монтажа беседки достаточно 250 ÷ 300 мм толщины армированной монолитной плиты, которая будет заглублена в грунт на 150 ÷ 200 мм, и, стало быть, возвышаться над поверхностью на 100 ÷ 120 мм.

Желательно возводить беседку на несколько возвышенном участке, чтобы вода во время дождя не впитывалась активно в грунт вокруг фундаментной плиты и не подмывала слои подсыпки. А еще лучше по всему периметру фундамента дополнительно сделать дренажную отмостку из щебенки .

Работы по по стройке монолитного фундамента

Процесс обустройства любого фундамента начинается с разметки и трассировки отведенной для него площадки. Для этой цели используются тонкая веревка , угольник для выведения ровных углов, а если фундамент будет круглым, то импровизированный циркуль, а также деревянные колышки или отрезки арматуры. Эти элементы устанавливаются по периметру размечаемой территории. Ну и, конечно же, будут необходимы измерительные инструменты , такие, как рулетка и складной метр.

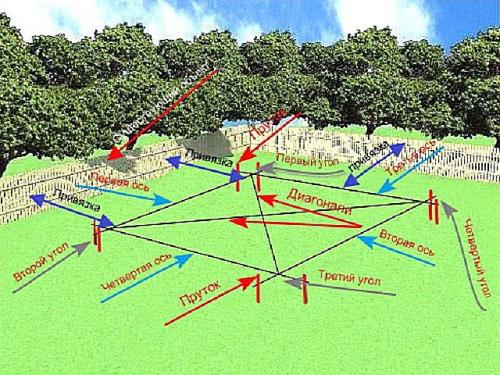

Разметка и трассировка будущего строительства

• Разметка прямоугольного фундамента начинается с определения расположения первого угла и установка в нем стартового  колышка, Одновременно производится привязка  будущего объекта к стационарным точкам, указанным на плане участка.
• Ориентируясь на эту стартовую точку, размечаются и вымеряются остальные углы фундамента. Ровность прямоугольника определяется измерением его диагоналей — их длина должна в точности совпадать.

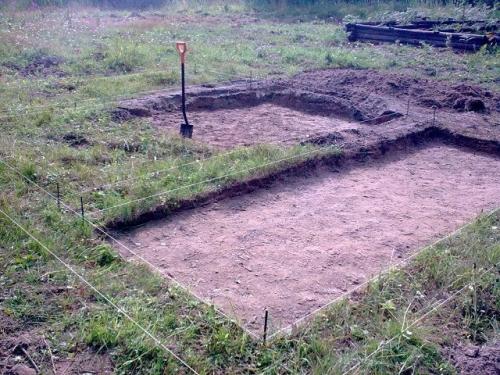

Следующим шагом с размеченной площадки снимается плодородный слой почвы на 100 ÷ 120 мм.

Снятие плодородного грунта перед заливкой плиты

Затем котлован углубляется до 200 ÷ 250 мм — это пространство необходимо для засыпки песка и щебня. Каждый из слоев должен иметь толщину в 50 — 70 мм, и хорошо уплотнен . Уплотнение производят ручной трамбовкой или катком.

• Следующим этапом станет установка опалубки из досок. Ее высота должна быть равна запланированной высоте фундамента. Щели между досками можно затянуть полиэтиленовой пленкой .

Далее, на щебеночную «подушку» укладывается арматурная решетка , которая свяжет бетонный раствор в монолитную плиту.

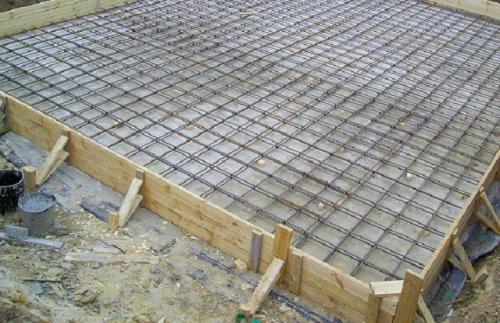

Опалубка и установленная арматурная решетка …

Затем, все огороженное пространство до краев заливается бетонным раствором, свежезалитая поверхность разравнивается.

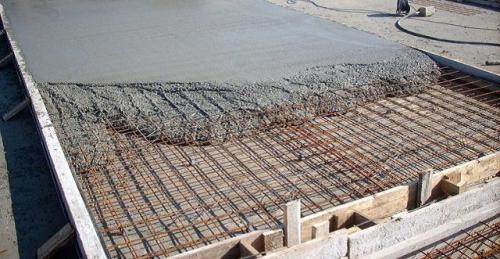

… а далее — заливка бетонным раствором …

Для этого нужно будет обзавестись бетономешалкой, или же придется заказать готовый цементный раствор в организации, занимающейся его изготовлением и доставкой.

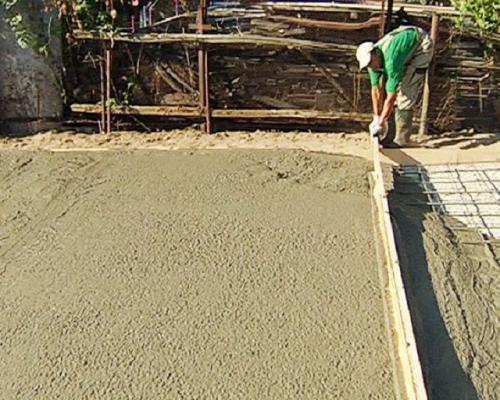

… и разравнивание поверхности

Разравнивание бетона обычно проводят с помощью ровной доски, которая исполнит роль правила.

• После этого конструкция оставляется для высыхания и набора марочной прочности бетона. Чтобы этот проце сс пр оходил равномерно, поверхность рекомендуется накрыть полиэтиленовой пленкой .
• Когда фундамент достигнет предварительной готовности (а это летом, в теплую погоду, произойдет не ранее, чем через 7 ÷ 10 дней) опалубку снимают. Края получившейся плиты рекомендовано покрыть гидроизолирующим составом это может быть битум или жидкая резина, а затем по всему его периметру сделать засыпку щебнем.

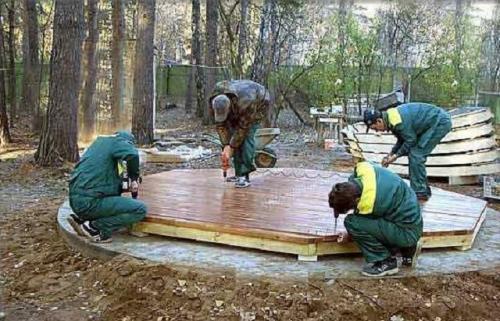

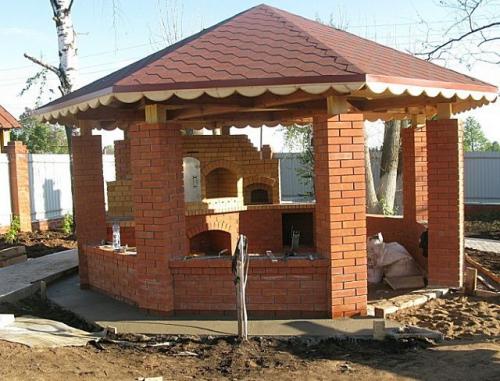

Монтаж беседки на монолитном фундаменте

Толщина плиты под беседку. Монолитный фундамент.

Монолитный фундамент в основном устраивают под «солидные», массивные строения, так как он рассчитан на большую нагрузку. Однако, не нужно забывать, что существуют два вида такого основания — глубокого заложения и малозаглубленный.

Как раз второй вариант — отлично подойдет для установки беседки, то есть будет обустроена бетонированная площадка, на которую без проблем можно будет производить монтаж легкого деревянного или кирпичного строения. Мало того, в будущей постройке уже готово основание для устройства любого типа пола!

Монолитный фундамент — у будущей постройки уже готово основание для пола

Работы по монтажу монолитной площадки – достаточно трудоемки, и лучше их проводить с помощниками. Особенно это касается этапа изготовления и заливки бетона в опалубку, так как рекомендовано провести этот процесс за один подход.

Подобный вид фундамента можно назвать универсальным, потому что он подходят для устройства на любом типе грунта. В связи с тем, что монолитная плита имеет большую опорную площадь, снижается нагрузка на почву и сокращается риск деформации конструкции при просадке грунта. Это обеспечивает надежность для постройки, которая на нем будет возводиться.

Армирование монолитного фундамента

Чтобы монолитный фундамент выдерживал нагрузки, которые будут создаваться от размещённого на нем здания, рекомендовано провести его армирование, даже в том случае, если он предназначен для установки легкой беседки.

Для монтажа беседки достаточно 250 ÷ 300 мм толщины армированной монолитной плиты, которая будет заглублена в грунт на 150 ÷ 200 мм, и, стало быть, возвышаться над поверхностью на 100 ÷ 120 мм.

• После окончания монтажа беседки, бетонный пол в ней несложно будет отделать одним из декоративных покрытий — керамической плиткой, деревянным настилом, садовым паркетом или другим материалом.

Толщина монолитной плиты для одноэтажного дома. Можно ли уменьшить толщину плиты

В официальном проектировании с помощью увеличения арматуры в наиболее нагруженных зонах можно добиться экономии бетона путём уменьшения толщины монолита. А чтобы обеспечить наибольшую статичность и предупредить вероятность проскальзывания в подошве, актуального для строительства на глинистых почвах, плитам нередко придают ребристую форму.

• Монолитные рёбра, жёстко связанные арматурой с плитой, могут быть направленными вверх, образуя ростверк (он же выполняет и функцию цоколя). Получается комбинированный фундамент, который строители называют плитно-ростверковым (его фото представлено в начале статьи). Именно этот вариант в большинстве случаев предусматривается, когда под домом проектируется цокольный этаж.

Монолитный цокольный этаж на заглублённой плите

• Данный вид плиты идеально подходит для зданий, стены которых возводятся из теплоэффективных каменных материалов, реагирующих трещинами на нестабильность грунта. Вариант с верхними рёбрами избавляет от необходимости строительства цоколя, ведь толщины плиты чаще всего недостаточно, чтобы поднять полы первого этажа выше уровня выпадающего зимой снега.
• Но в некоторых случаях рёбра проектируют не поверх плиты, а под ней. Они обязательно располагаются в толще грунта, тогда как сама монолитная плита находится выше его уровня. Рёбра жёсткости охватывают периметр дома и связывают его продольными балками. Формируются они по принципу ленты, поэтому данный вариант плиты именуют ленточно-плитным фундаментом.
• Такой конструктив плиты лучше работает на грунтах с невысокой прочностью. Ребристые плиты чаще применяют в холодных климатических зонах, на глубоко промерзающих и вечномёрзлых грунтах, с обязательной закладкой в межрёберное пространство теплоизолирующих плит экструзионного пенополистирола.
• За счёт разницы толщин утеплительного контура и формируется ребристая конфигурация, а сама плита получается более тонкой. Если обычная плоская плита под одноэтажный дом должна иметь толщину 250-300 мм, то при наличии рёбер и правильном распределении арматуры, толщина плиты может уменьшаться до 150, и даже до 120 мм.

Толщина фундаментной плиты под одноэтажный дом из газобетона. Пример расчета основных параметров плиты фундамента

Эскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.
