Толщина монолитной плиты фундамента. Информация по назначению калькулятора
Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.
О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.
Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

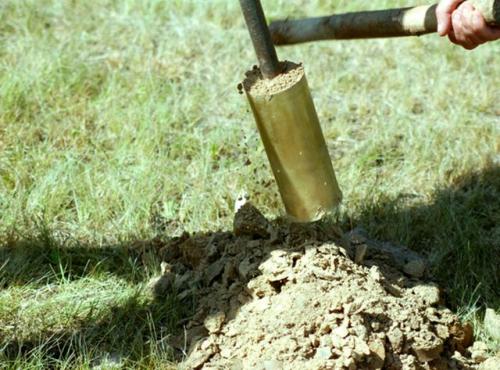

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Толщина плиты под каркасный дом. Ленточный фундамент своими руками.
Ленточный фундамент под каркасный дом.
Основание ленточного типа обычно выбирают при строительстве массивных построек. Это самый распространенный тип фундамента, который используется в различных климатических зонах. Но закладывать его не советуют в почвах, где уровень промерзания высокий. Обычно его применяют для громоздких, тяжелых сооружений. Но если при строительстве каркасного дома планируется еще цокольный этаж или подвальное помещение, то ленточный фундамент будет наилучшим вариантом.
Различают два типа ленточных оснований:
При строительстве частного дома, дачи, бани или других небольших сооружений обычно выбирают мелкозаглубленный ленточный фундамент. Стоимость такого основания не слишком высокая, а сама конструкция выходит довольно крепкой и надежной. Произвести правильные расчеты для данного типа основания под каркасный, кирпичный, деревянный дом не составит большого труда.
Для начала выбирается место для строительства будущего дома. Участок необходимо очистить от травы, мусора, камней и разметить его. Сделать это можно с помощью обычной веревки и кольев. Разметка нужна для ровности фундамента, также по ней копаются траншеи, в которые будет заливаться бетон. Они делаются под каждой стеной будущего строения.
Свое название такой тип основы получил за счет того, что он являет собой бетонную ленту, которая лежит под стенами дома. Ширина самой бетонной ленты должна быть больше ширины стены. Стоить помнить, что в траншею будет ставиться опалубка. Копается траншея в глубину чуть более метра. Боковые части ее желательно закрыть гидроизоляцией. По вскопанной траншее монтируется опалубка. После установки опалубки делается армирование и заливается бетонный раствор.
Сделав своими руками мелкозаглубленный ленточный фундамент, придерживаясь всех правил, можно быть уверенным, что данное основание под каркасный дом простоит долгое время и будет крепким и надежным.
Толщина плиты фундамента под газобетонный дом. Пример расчета основных параметров плиты фундамента
Эскиз оптимальной толщины плиты фундамента
Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:
- Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
- Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
- Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
- Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.
Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.
Зато, если сразу сделать, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.
Минимальная толщина монолитной плиты. Порядок расчета
Итак, расчет монолитной плиты фундамента начинается с детального расчета величины подушки из песка. Именно это является важным этапом, поскольку позволяет создать надежную основу для заливки бетона. Что касается песка, то обычно здесь используют мелкозернистый горный песок, поскольку он недорогой и приемлем для подсыпки. Что касается толщины подушки из песка для монолитной плиты фундамента дома, то она варьируется в значении от 20, до 60 см.
Важным моментом укладки подложки из песка является то, что ее необходимо утрамбовать. Для этого используют специализированный инструмент, такой как виброплита. Специалисты рекомендуют поливать песок, что по итогам позволит ему еще лучше уплотниться. Это увеличит несущую способность основания. Но, последнее может отнять вплоть до 1 см толщины, что является абсолютно нормальным явлением.
Важным этапом является то, что поверх подушки рекомендуют засыпать щебень. Величина подушки из щебня равна значению от 5 до 10 см. Фракция щебня может быть небольшой, где идеально подойдет фракция 5-20. Основание после засыпки должно получиться идеально ровным относительно горизонтальной плоскости. Подушку из щебня тоже рекомендовано уплотнить.
Что касается глубины, то этот критерий зависит от типа грунта. Если недалеко от поверхности земли располагается грунтовая вода, которая может навредить бетонному основанию, то в глубину, подушку стоит делать не менее 60 см. Если грунтовые воды далеко, грунт сам по себе плотный, то достаточно разместить подушку на величину до 20 см, включительно. Толщина каждого слоя монолитной плиты фундамента рассчитывается индивидуально.
Следующим этапом можно считать расчет арматуры. Здесь определяется не только общее количество металла, но и диаметр прута, шаг между прутьями, решается возможность использования сетки. Арматуру рекомендовано связывать минимум в два слоя, где первый проходит на расстоянии 5 см от подушки из песка, а второй не доходит до верхней точки основания будущей монолитной плиты, также на 5 сантиметров. По итогу заливки у нас получится то, что арматура будет находиться внутри монолитной плиты. Каркас арматуры вяжут из прута при помощи сварочного аппарата или вязальной проволоки, с шагом не более 50 мм.
Специалисты больше склоняются к использованию вязальной проволоки, потому что ее применение позволяет арматуре немного «играть» во время пучения грунта, что исключит ее разрыв, как это бывает в случае со сварочным соединением.
Далее приступают к расчету самой плиты. Здесь крайне важно выдержать высоту ее подъема, которая не должна быть меньше 150 мм. Такая плита подойдет для легких, ненагруженных домов из каркасного материала или бревна. Что касается двухэтажных домов с плитными перекрытиями, то здесь величина плиты должна быть не менее 25 см. Редко основание заглубляют на величину промерзания, поскольку это чревато излишним вложением денежных средств в проект. Предлагаем рассмотреть калькулятор расчета толщины монолитной плиты фундамента в рамках отдельного заголовка.
Толщина фундаментной плиты под одноэтажный дом из газобетона. Принцип расчета
Разброс допустимых толщин монолитных фундаментных плит в практике индивидуального строительства – довольно невелик. Как привило, этот параметр оценивается в 150 – 300 мм. Впрочем, для хозяйственных построек могут быть плиты и в 100 мм, а для крупных построек – доходить до 350÷400 и даже более, но это уже достаточно редкое явление. Можно примерно ориентироваться на следующие показатели:
— лёгкие пристройки, садовые сооружения, постройки хозяйственного назначения – 100÷150 мм.
— легкие каркасные дома, одноэтажные постройки из бревен, бруса, газосиликатных блоков – 200÷300 мм.
— двухэтажные срубы или дома из бруса, одноэтажные здания из силикатного кирпича или бетона – 250÷350 мм.
— двух- или трёхэтажные коттеджи из кирпича или иных тяжелых материалов – 300÷400 мм.
Надо правильно понимать, что при таких толщинах, при использовании качественного бетона марки М300 (В22.5) и при правильном, соответствующем СНиП армировании плиты, она имеет колоссальный резерв прочности. И каких-либо угроз в плане слабости фундамента под планируемую нагрузку – ожидать обычно не приходится. Такой фундамент спокойно выдержит массу постройки и «ответное» деформирующее воздействие со стороны грунта. Казалось бы, в таком случае нечего и «огород городить» — зачем еще проводить какие-то расчеты толщины?
А они, оказывается, все равно важны, правда, проблема уже рассматривается с совершенно иных позиций. А конкретно: будет ли фундамент оправдывать свое второе название – «плавающий», не станет ли он буквально «тонуть» в конкретном типе грунта, или же, наоборот, окажется слишком легким.
Попробуем пояснить этот подход несколько подробнее.
Любая серьезная стройка не зря всегда начинается с геологического исследования участка. Важно определиться с характером грунтов, послойно, чтобы оценить и глубину их залегания, и толщину слоев, и расположение возможных водоносных горизонтов.
Толщина монолитной плиты для одноэтажного дома. Можно ли уменьшить толщину плиты
В официальном проектировании с помощью увеличения арматуры в наиболее нагруженных зонах можно добиться экономии бетона путём уменьшения толщины монолита. А чтобы обеспечить наибольшую статичность и предупредить вероятность проскальзывания в подошве, актуального для строительства на глинистых почвах, плитам нередко придают ребристую форму.
- Монолитные рёбра, жёстко связанные арматурой с плитой, могут быть направленными вверх, образуя ростверк (он же выполняет и функцию цоколя). Получается комбинированный фундамент, который строители называют плитно-ростверковым (его фото представлено в начале статьи). Именно этот вариант в большинстве случаев предусматривается, когда под домом проектируется цокольный этаж.
Монолитный цокольный этаж на заглублённой плите
- Данный вид плиты идеально подходит для зданий, стены которых возводятся из теплоэффективных каменных материалов, реагирующих трещинами на нестабильность грунта. Вариант с верхними рёбрами избавляет от необходимости строительства цоколя, ведь толщины плиты чаще всего недостаточно, чтобы поднять полы первого этажа выше уровня выпадающего зимой снега.
- Но в некоторых случаях рёбра проектируют не поверх плиты, а под ней. Они обязательно располагаются в толще грунта, тогда как сама монолитная плита находится выше его уровня. Рёбра жёсткости охватывают периметр дома и связывают его продольными балками. Формируются они по принципу ленты, поэтому данный вариант плиты именуют ленточно-плитным фундаментом.
- Такой конструктив плиты лучше работает на грунтах с невысокой прочностью. Ребристые плиты чаще применяют в холодных климатических зонах, на глубоко промерзающих и вечномёрзлых грунтах, с обязательной закладкой в межрёберное пространство теплоизолирующих плит экструзионного пенополистирола.
- За счёт разницы толщин утеплительного контура и формируется ребристая конфигурация, а сама плита получается более тонкой. Если обычная плоская плита под одноэтажный дом должна иметь толщину 250-300 мм, то при наличии рёбер и правильном распределении арматуры, толщина плиты может уменьшаться до 150, и даже до 120 мм.
Толщина монолитной плиты для двухэтажного дома. Монолитный фундамент
Даже если двухэтажная постройка будет возводиться из бруса, ее общий вес представляет собой достаточно существенную нагрузку для основания дома, а потому желательно выбрать монолитный тип фундамента. Естественно чтобы все сделать правильно, необходимо знать какая толщина монолитного фундамента для двухэтажного дома должна быть выдержана.
Для начала стоит рассмотреть типы фундамента:
- Для основания могут быть использованы железобетонные блоки, армирующиеся непосредственно на месте стройки с помощью арматурных прутков.
- Но чаще владельцы индивидуальных домов предпочитают заливать цельную монолитную плиту на месте стройки. Благодаря этому получают прочную и основательную монолитную плиту.
Монолитный фундамент может быть заложен двумя способами: мелкого заглубления и наоборот сильно заглубленный. Для деревянных домов можно применить и мелко заглубленный тип монолитного фундамента. Он уходит в землю не более чем на 60 см. но стоит сделать небольшую поправку.
Такие основания допустимо закладывать на идеальных по своему составу грунтах, которые обладают достаточной плотностью. В остальных случаях независимо от легкости постройки и используемых для нее материалов следует обязательно проанализировать свойства почвы. Есть такие места, в которых даже легкую баню приходится ставить на прочный и сильно заглубленный ленточный фундамент.
Сильно заглубленный монолитный фундамент обеспечивает не только правильное распределение несущей нагрузки, но и отличную устойчивость на почвах, которые не обладает хорошей устойчивостью.
Толщина фундаментной плиты под гараж. Этап №2 – заливка бетонного раствора
Этот процесс самый простой. Бетон заливают одномоментно, чтобы полностью заполнить пространство внутри котлована и ограниченной опалубкой площади. Самый главный параметр плиты под гараж – толщина.
Этот размер варьируется в диапазоне 15-20 см. Если гараж строится для большого автомобиля, тогда толщину лучше увеличить до 30-40 см. Если заливают плитную конструкцию по последнему параметру, то армирующий каркас собирают в два слоя с расстоянием между ними в пределах 20 см.
Что касается бетона, то для плитного фундамента можно использовать раствор марки М250, но лучше М350. Ценовая составляющая разных марок не сильно разниться, но последняя по прочностным характеристикам намного лучше.
Поверхность бетонной плиты первые дни надо смачивать Источник mybesedka.ruИтак, если бетонный раствор залит, необходимо позаботиться о нем в плане пересыхания. В первые несколько дней его поверхность надо обязательно поливать водой. Если погода жаркая, то рекомендуется плиту накрыть полиэтиленовой пленкой.
Через 7 дней снимают опалубку. Нагружать бетонную конструкцию, то есть возводить стены, можно лишь после того, как бетонный раствор наберет хотя бы 70% от своей марочной прочности. К примеру, при температуре +20С при нормальной влажности такую прочность сооружение наберет уже через 10 дней. Но в этой ситуации спешить не надо.
Итак, монолитная плита фундамента под гараж готова. Можно возводить саму постройку. В принципе, такой пол уже гарантированно прочный. Но рекомендуется его все-таки упрочить. Какие есть способы и технологии.
Упрочнение гаражного пола
Существует несколько традиционных способов, а также новые технологии.
- Цементация . Ее проводят на стадии затвердевания плитного фундамента, пока он еще влажный. Просто посыпают сверху пола цемент тонким слоем и растирают шпателем или полутеркой. Основная задача – втереть цемент в бетонное основание.
- Монтаж каменной или бетонной плитки . Один из тех вариантов, который большой популярности у частных застройщиков не имеет. Слишком дорог.
