Схема отопления частного 2 этажного дома. Популярный вариант – двухтрубная схема

Схема отопления частного 2 этажного дома. Популярный вариант – двухтрубная схема

Тупиковая система отопления двухэтажного частного дома – это наилучшее решение по соотношению цена — качество. Она проста в исполнении и надежна в работе, особенно когда в ней организована принудительная циркуляция воды. Гравитационные двухтрубные разводки тоже вполне работоспособны, но не пользуются популярностью из-за большого количества толстых труб, которые надо проложить по всем помещениям.

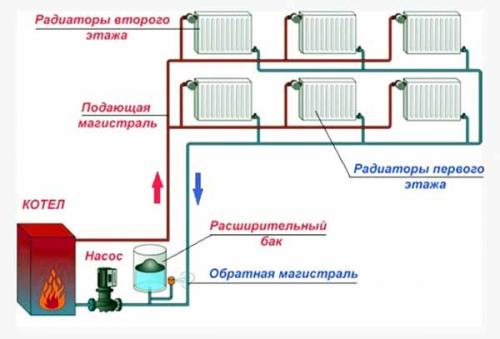

Типовая схема теплоснабжения двухэтажного дома, показанная на картинке, работает очень просто: теплоноситель распределяется по батареям с помощью подающих трубопроводов, а после остывания в радиаторах возвращается в котел по второй линии. Как правило, проектом предусматриваются ветви одинаковой протяженности и нагрузки с примерно равным числом отопительных приборов.

Примечание. Одинаковая длина ветвей и количество батарей на них – вопрос не принципиальный. Если в силу обстоятельств одна линия выходит короче другой, то гидравлическое равновесие между ними достигается путем балансировки.

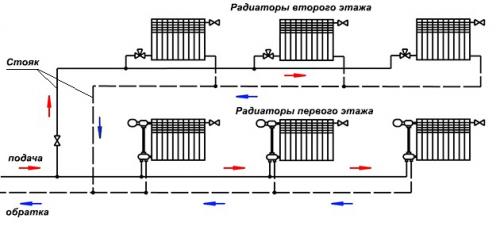

Распределение на 2 этажа

Помимо стабильности и надежности в работе, двухтрубная разводка имеет и другие достоинства:

• как закрытая, так и открытая система способна эффективно работать вместе с различными источниками тепла – твердотопливным, газовым либо электрокотлом;
• толковый домовладелец может ее спроектировать, собрать и наладить своими руками;
• все радиаторы получают воду с одинаковой температурой;
• схема хорошо поддается регулированию и автоматизации;
• это оптимальный вариант с точки зрения финансовых вложений.

Почему двухтрубная разводка для двухэтажного дома обойдется дешевле однотрубной? Очень просто: диаметры магистралей и соединительных фитингов у нее меньше, а значит, и цена ниже. Вдобавок установленные на батареи автоматические термостаты не будут влиять на теплоотдачу соседних обогревателей, как при однотрубной раздаче.

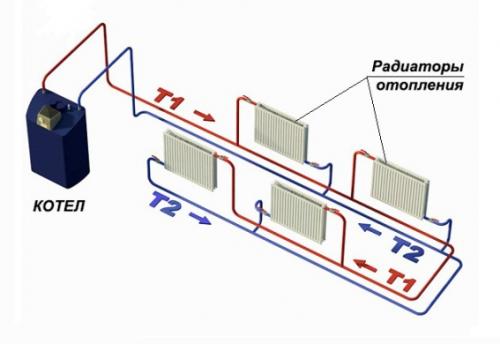

Петля Тихельмана — первый прибор на подаче является последним на обратке и наоборот

Попутный вариант двухтрубной сети под названием петля Тихельмана отличается от тупикового одинаковым направлением течения воды в подающей и обратной линии. Это позволяет идеально уравновесить систему без балансировки, но создает сложности при монтаже (трубами нужно обходить дверные проемы).

Подключение радиаторов отопления. Различия между основными видами подключения батарей

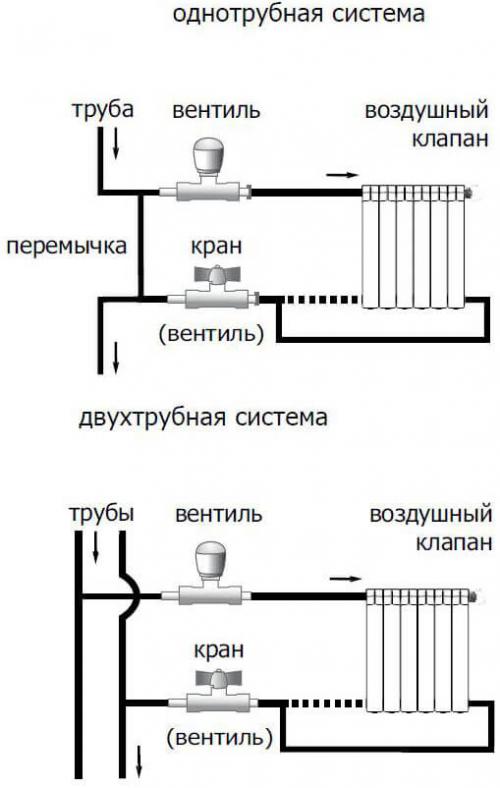

Все возможные виды подключения радиаторов отопления отличаются между собой типом разводки труб. Она может состоять из одной или двух труб. В свою очередь, каждый из вариантов предполагает разделение на системы с вертикальными стояками или горизонтальными магистралями. Достаточно часто используется горизонтальная разводка системы отопления в многоквартирном доме , и она хорошо себя зарекомендовала.

Исходя из того, какой вариант подводки труб к радиаторам был выбран, будет зависеть непосредственно схема их подключения. В отопительных системах с однотрубным и двухтрубным контуром применяют нижний, боковой и диагональный способ подключения радиаторов. Какой бы вариант вы ни выбрали, главное – чтобы в помещение попадало достаточное количество тепла для его качественного обогрева.

Описанные типы разводки труб относят к тройниковой системе подключения. Однако есть еще одна разновидность – это коллекторная схема, или лучевая разводка. При ее использовании отопительный контур прокладывают к каждому радиатору отдельно. В связи с этим, коллекторные типы подключения батарей имеют более высокую стоимость, поскольку для осуществления такой подводки потребуется достаточно много труб. Кроме того, они будут проходить через все помещение. Тем не менее, обычно в таких случаях отопительный контур прокладывается в полу и не портит интерьер помещения.

Несмотря на то, что описанная коллекторная схема подключения предполагает наличие большого количества труб, она все чаще используется во время проектирования систем отопления. В частности, данный вид подключения радиаторов применяется для создания водяного «теплого пола». Он используется как дополнительный источник тепла, либо как основной – все зависит от проекта.

Расширительный бак для отопления. Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем , расширительный бачок открытого типа — подходящая альтернатива , не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

• «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
• выводит воздух , который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
• особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

• наполненность бачка на две третьих при нормальном состоянии;
• увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
• уход жидкости из бачка при снижении температуры;
• стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

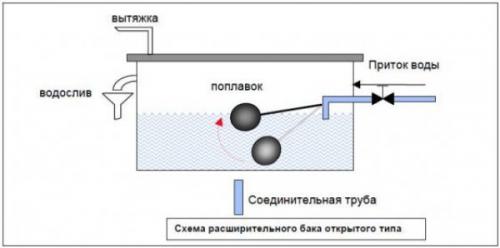

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали , но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка .

Справка. Бак покрывают антикоррозийным слоем , чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

• для соединения расширительной трубы , через которую вода наполняет бак;
• при стыке переливной , для выливания излишков;
• при соединении циркуляционной трубы , по которой теплоноситель заходит в систему отопления;
• для подключения контрольной трубы , предназначенной для ликвидации воздуха и регулировки наполненности труб;
• запасного , необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов .

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства .

Внешний вид

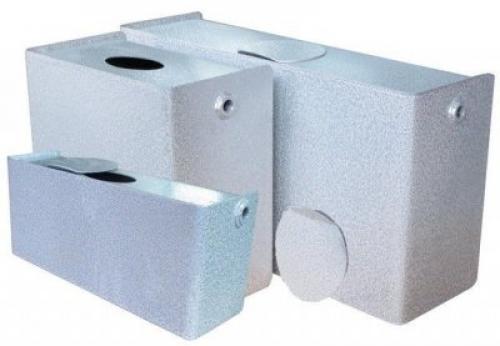

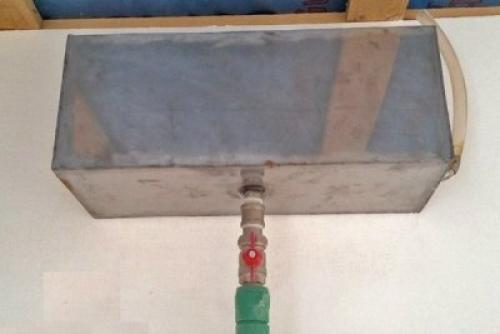

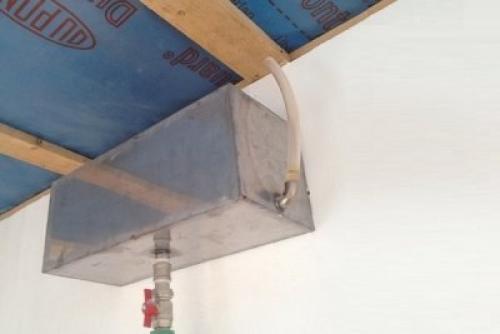

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой , с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак.

Достоинства:

• Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
• Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
• Минимальное количество соединительных элементов , что придаёт корпусу прочность и надёжность в процессе работы.
• Среднерыночная цена , благодаря вышеизложенным фактам.

Недостатки:

• Малопривлекательный внешний вид , без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
• Низкий КПД.
• Использование воды, в качестве теплоносителя . При других антифризах испарение происходит быстрее.
• Резервуар не герметичен.
• Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
• Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Схемы отопления. Схемы систем отопления для частного дома

Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

• по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;

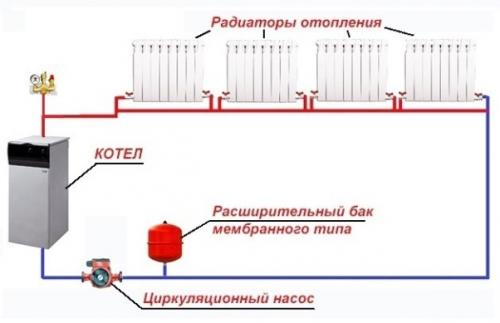

• в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.

Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.

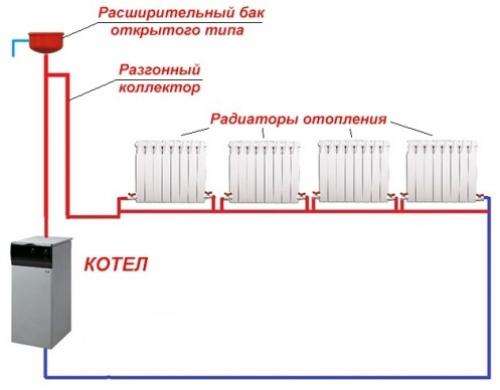

В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.

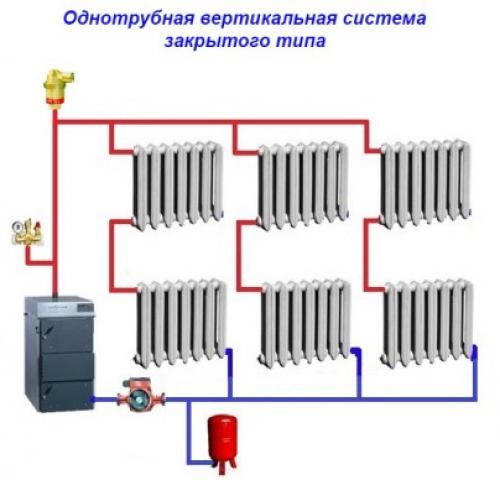

Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.

Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.

Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

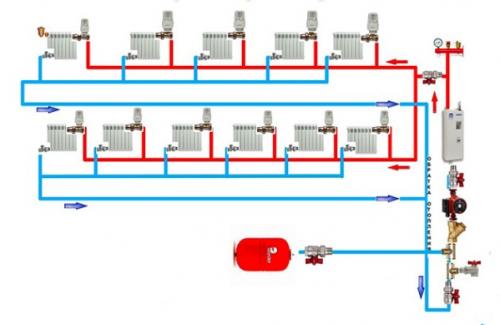

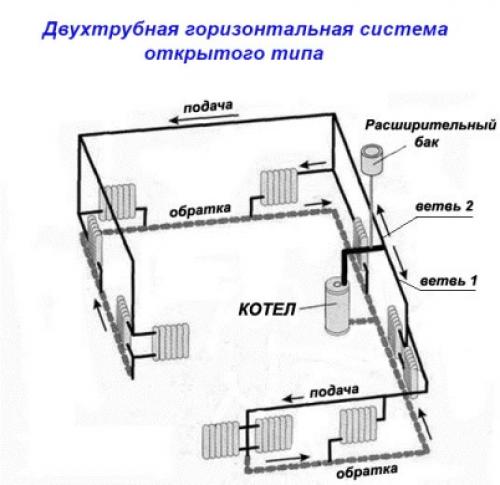

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;

попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;

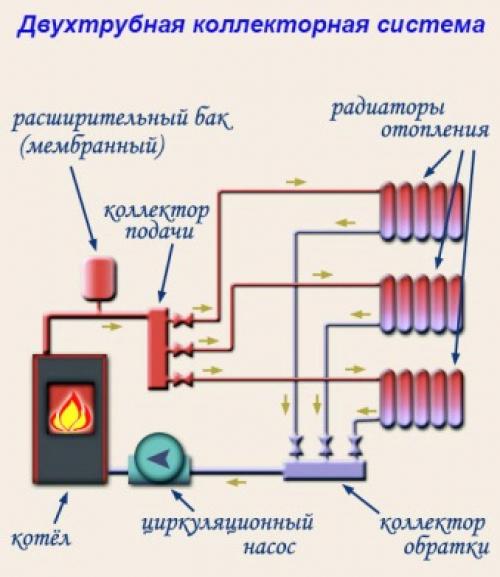

коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.

Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.

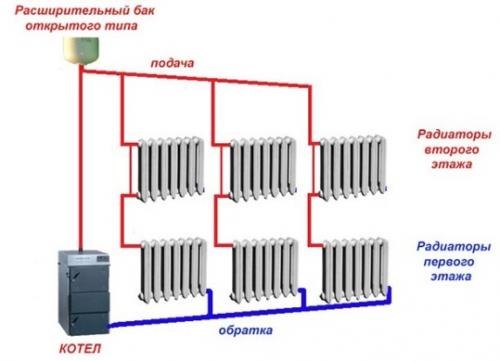

Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.

Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.

Совет. Владельцу небольшого дома (до 150 м2) можно смело порекомендовать брать на вооружение обычную двухтрубную схему с принудительной циркуляцией теплоносителя. Тогда диаметры магистралей будут не больше 25 мм, ветвей – 20 мм, а подводок к батареям – 15 мм.

Схема центрального отопления. Независимая схема

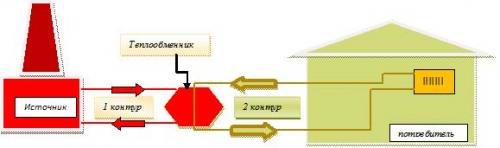

Достаточно часто для отопления частных домов используется независимая схема. Она подходит в тех ситуациях, когда по каким-то причинам невозможно поднять давление в системе отопления. Чаще всего это случается ввиду конструктивных причин.

Если жилой дом обладает отопительной системой, состоящей из пластиковых труб, понадобится независимая схема с применением циркуляционного насоса. В доме система может заполняться из водопровода или из теплоцентрали при помощи особенного запорного вентиля. Но у нее должен быть расширительный бак.

Независимая схема системы отопления

Центральное отопление частного строения может выполняться с помощью зависимой схемы. Но она нуждается в монтаже переходного устройства. За такую функцию отвечает индивидуальный тепловой пункт, обладающий элеваторным узлом. Последний создан для передачи энергии тепла. Ведь в центральной отопительной системе температура теплоносителя составляет +150 градусов, а на самом деле она не должна быть выше +90 градусов.

Элеватор нужен для передачи тепла от основной теплосети. Он, благодаря наличию инжекционного сопла, делает быстрее скорость перемещения воды в системе домашнего отопления. Благодаря его присутствию, вода будет нагреваться при помощи частичного смешивания с теплоносителем из центральной системы отопления, температура которого очень высокая.

Элеватор, обладающий стальным корпусом с расположенной внутри его смешивающей камерой имеет сопло в виде сужающего отверстия. Быстрое смешивание воды в системе отопления дома осуществляется из-за ее высокой скорости на выходе из сопла. Ее разрежение выполняется за струей. Уже охлажденная вода из возвратной системы отопления проникает в это разреженное пространство.

При наличии элеватора также можно контролировать объем расходуемой горячей воды. Это выполняется благодаря возможности контролировать поперечное проходное сечение сопла. Управление выполняется с помощью перекрытия части отверстия иглой, имеющей вид конуса с небольшим уклоном. Он передвигается при помощи особого механизма, оснащенного выведенной наружу ручкой управления.

Пропорционально температуры нагрева воды меняется ее расход при происхождении через сопло. Также элеватор одновременно играет роль регулятора температуры, смесителя и насоса. Эти оборудования отличаются бесшумной работой и надежностью. Благодаря им, зависимая схема циркуляции воды пользуется большим спросом.
