Фундамент плита выглядит, как сплошной монолит, параметры которого соответствуют проекции здания. Монолитная плита может выходить за контуры стен только в том случае, когда вертикальные поверхности требуется утеплять по системе вентфасада, облицовывать кирпичом или камнем.

Основным достоинством такой конструкции является максимально увеличенная площадь опоры, делающая её очень устойчивой даже в условиях сейсмической нестабильности. Главное только придать плите правильную конфигурацию, обязательно учитывая вид и прочностные характеристики грунта, на который она будет опираться.

Для облицовки цоколя кирпичом плиту можно сделать на 10 см больше

Пространственная устойчивость здания зависит не только от того, какую толщину будет иметь плитный фундамент, но и от интенсивности её армирования. Бетон и арматура работают в совокупности, что и позволяет плите фундамента эффективно сопротивляться излому.

Можно ли уменьшить толщину плиты

В официальном проектировании с помощью увеличения арматуры в наиболее нагруженных зонах можно добиться экономии бетона путём уменьшения толщины монолита. А чтобы обеспечить наибольшую статичность и предупредить вероятность проскальзывания в подошве, актуального для строительства на глинистых почвах, плитам нередко придают ребристую форму.

• Монолитные рёбра, жёстко связанные арматурой с плитой, могут быть направленными вверх, образуя ростверк (он же выполняет и функцию цоколя). Получается комбинированный фундамент, который строители называют плитно-ростверковым (его фото представлено в начале статьи). Именно этот вариант в большинстве случаев предусматривается, когда под домом проектируется цокольный этаж.

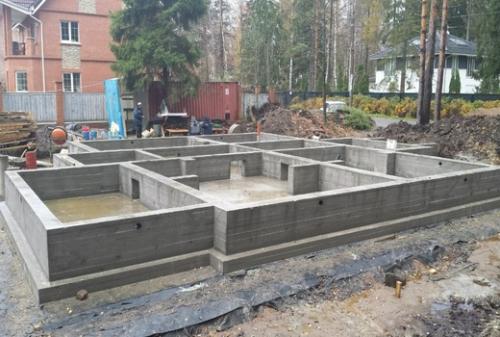

Монолитный цокольный этаж на заглублённой плите

• Данный вид плиты идеально подходит для зданий, стены которых возводятся из теплоэффективных каменных материалов, реагирующих трещинами на нестабильность грунта. Вариант с верхними рёбрами избавляет от необходимости строительства цоколя, ведь толщины плиты чаще всего недостаточно, чтобы поднять полы первого этажа выше уровня выпадающего зимой снега.
• Но в некоторых случаях рёбра проектируют не поверх плиты, а под ней. Они обязательно располагаются в толще грунта, тогда как сама монолитная плита находится выше его уровня. Рёбра жёсткости охватывают периметр дома и связывают его продольными балками. Формируются они по принципу ленты, поэтому данный вариант плиты именуют ленточно-плитным фундаментом.
• Такой конструктив плиты лучше работает на грунтах с невысокой прочностью. Ребристые плиты чаще применяют в холодных климатических зонах, на глубоко промерзающих и вечномёрзлых грунтах, с обязательной закладкой в межрёберное пространство теплоизолирующих плит экструзионного пенополистирола.
• За счёт разницы толщин утеплительного контура и формируется ребристая конфигурация, а сама плита получается более тонкой. Если обычная плоская плита под одноэтажный дом должна иметь толщину 250-300 мм, то при наличии рёбер и правильном распределении арматуры, толщина плиты может уменьшаться до 150, и даже до 120 мм.

Толщина фундаментной плиты для двухэтажного дома. Сплошные фундаменты

Данный вид фундамента лучше всего работает, когда значительная нагрузка от веса здания должна передаваться грунту со слабыми прочностными свойствами. В таких случаях ленты практически бесполезны, а плита идеально перераспределяет усилия, делая осадку здания равномерной.

К тому же плита, выполненная по традиционной технологии – с наплавной гидроизоляцией, защищённой бетонной подготовкой, лучше всего защищает от проникновения из грунта влаги. Она может быть устроена практически на любых проблемных грунтах, и это основное достоинство сплошного основания.

Так как расход бетона и металла на такой фундамент самый большой, в малоэтажном строительстве устройство плиты считается оправданным при относительно простой конфигурации и небольшой площади здания в плане. Именно такими чаще всего и бывают двухэтажные дома, ведь при наличии второго уровня дом занимает на участке в два раза меньше места.

В многоэтажных зданиях толщина плиты может достигать 100 см (минимум 50 см). При малоэтажной застройке нагрузки не столь мощные, поэтому и толщина монолита может быть намного меньше. Определяется она расчётом, но в среднем плитный фундамент для 2 этажного дома из газо- или пеноблоков имеет высоту не более 30 см (без цоколя).

Для чего плите рёбра

Толщина фундамента может быть уменьшена вполовину, если у плиты сформировать рёбра жёсткости, направленные вниз или вверх. Нижние рёбра могут иметь прямоугольную или трапециевидную форму, и устраиваются под несущими стенами.

• На просадочных или карстовых грунтах нижние рёбра могут структурироваться в виде решётки или плите вообще придаётся коробчатое сечение (нижняя и верхняя плита, а между ними рёбра). Ребристая плита обычно устраивается в поверхностном варианте - в этом случае в грунт закладываются только рёбра, а горизонтальная часть располагается на поверхности.
• Когда рёбра жёсткости направлены вверх, они одновременно выполняют функцию цоколя. При этом сама плита может быть заложена так глубоко, насколько того требует устройство цокольного этажа или даже полноценного подвала. Хотя с таким же успехом она может быть почти полностью поверхностной.

  Наличие у плиты цокольной части не только даёт возможность поднять выше уровень пола первого этажа, но и завести в дом коммуникации через него. В остальных случаях вводы устраивают прямо в плите, а так как доступа к трубопроводам для ремонта в этом случае нет, приходится сразу закладывать не только основную, но и резервную линии.

  Рёбра, залитые поверх плиты

• Если рассматривать себестоимость нулевого цикла в целом, включая стоимость цоколя и чернового пола первого этажа, то плита с верхними рёбрами, за счёт которых толщина горизонтальной части может тоже уменьшаться до 150 мм, получается даже более экономичной, чем ленточный фундамент.
• Способствует этому и малый объём земляных работ, так как для бесподвального варианта роется котлован глубиной всего лишь 50-70 см, а иногда можно обойтись и вовсе без него. Если плита сооружается плоская, либо с кирпичным цоколем, до минимума снижаются расходы на устройство опалубки.

  Строительство плиты без котлована

  Сплошные фундаменты - это тип фундамента, который лучше всего работает, когда значительная нагрузка от веса здания должна передаваться грунту со слабыми прочностными свойствами. В таких случаях ленты практически бесполезны, а плита идеально перераспределяет усилия, делая осадку здания равномерной.

  Кроме того, плита, выполненная по традиционной технологии – с наплавной гидроизоляцией, защищенной бетонной подготовкой, лучше всего защищает от проникновения из грунта влаги. Она может быть устроена практически на любых проблемных грунтах, и это основное достоинство сплошного основания.

  Так как расход бетона и металла на такой фундамент самый большой, в малоэтажном строительстве устройство плиты считается оправданным при относительно простой конфигурации и небольшой площади здания в плане. Именно такими чаще всего и бывают двухэтажные дома, ведь при наличии второго уровня дом занимает на участке в два раза меньше места.

  В многоэтажных зданиях толщина плиты может достигать 100 см (минимум 50 см). При малоэтажной застройке нагрузки не столь мощные, поэтому и толщина монолита может быть намного меньше. Определяется она расчётом, но в среднем плитный фундамент для 2 этажного дома из газо- или пеноблоков имеет высоту не более 30 см (без цоколя).

  Толщина фундамента может быть уменьшена вполовину, если у плиты сформировать рёбра жёсткости, направленные вниз или вверх. Нижние рёбра могут иметь прямоугольную или трапециевидную форму, и устраиваются под несущими стенами.

• Для строительства в северных регионах страны, плиты чаще всего проектируют по скандинавским технологиям: шведской (УШП) и финской (УФФ). Их отличительной особенностью является применение утеплителя в качестве подфундаментного слоя, а так же внедрение в горизонтальную часть монолита системы напольного отопления.
• Между собой эти плиты отличаются конструктивно. УШП – это классическая плита с направленными вниз рёбрами, которая полностью выполняется в монолите, а работы по заливке производятся как единый непрерывный цикл. Такой фундамент может сооружаться только на ровном участке.
• Финский вариант представляет собой не совсем плиту, а плитно-ленточную конструкцию, горизонтальная и вертикальная часть которой структурируются отдельно, и работают независимо друг от друга. Соответственно, данный вид фундамента подходит для устройства на рельефе с перепадами.
• Состоит УФФ из трёх частей: монолитной железобетонной подушки ленточного типа; керамзитоблочной (или монолитной) стены в грунте высотой 60-100 см; и плитной части. Так как основные нагрузки здесь воспринимает лента, толщина плиты вместе с выравнивающей стяжкой составляет всего 100 мм. Плиты УШП и УФФ объединяет только то, что под ними заложен слой утеплителя толщиной минимум 200 мм.

Толщина фундаментной плиты под гараж. Пример расчета плитного фундамента

Оптимальные размеры фундамента под гараж из пеноблоков 4 на 4 метра, то есть площадью 16 квадратных метров. Первое что необходимо, это геополотно , которым застилается дно и боковые стенки котлована под будущий фундамент. Площадь дна котлована нам известна, остается высчитать площадь боковых стенок. Для этого их длину умножаем на ширину: 16 м *0,3 м = 4,8 м2. Значит для того чтобы укрыть весь котлован с боковыми стенками потребуется 20,8 м2 +10% на перекрытие.

Далее рассчитаем объем песка и щебня. Для этого перемножим площадь поверхности на высоту подушки каждого из материалов. Для нормального функционирования песчаной подушки под плитой фундамента достаточно слоя в 10 см, соответственно 20 см остается под щебенку. В итоге получаем: 0,1м * 16 м2 = 1,6 м3 это необходимый объем песка. 0,2 м * 16 м2 = 3,2 м3 это объем щебня.

Теперь посчитаем объем раствора . Для гаража из пеноблоков минимальная толщина бетона должна быть не менее 15 см. Соответственно: 16 м2 * 0,15 м = 2,4 м3 бетона.

Для армирования, лучше использовать металлическую арматуру  сечением не менее 10 мм. Её шаг должен составлять примерно 15 см. Длина хлыстов должна быть ровной 4 метрам, по ширине каждой из сторон.

Для определения требуемого количества арматуры необходимо поделить длину стороны на шаг арматуры. В итоге получаем: 4 м/0,15м = 26,6 округляем в большую сторону до 27 штук и умножаем это количество на 2, т. к. арматура должна укладываться перпендикулярно. В итоге потребуется: 54 шт * 4 м = 216 погонных метров арматуры.

Также для организации дренажной системы потребуется перфорированная дренажная труба, которая укладывается по периметру фундамента в слой со щебнем, для отсечения влаги поступающей из почвы. Её общая длина равняется длине периметра фундамента и составляет 16 погонных метров плюс количество, необходимое для вывода дренажа до приемного колодца.

Подведем итог, для строительства фундамента 4 х 4 из монолитной армированной плиты потребуется:

•  23 м2 геоматериала;
•  1,6 м3 песка;
•  3,2 м3 щебня;
•  2,4 м3 бетона;
•  216 погонных метров арматуры сечением 10 мм;
•  Минимум 20 погонных метров дренажной трубы и все необходимые для неё фитинги.

Важно: эти расчеты не являются эталонными, а сделаны для того, чтобы было понятно, как можно более-менее точно рассчитать необходимое количество материалов для изготовления монолитного плитного фундамента.Также следует заметить, что потребуется минимум 16 метров погонных теса для строительства опалубки .

Источник: https://idei-dizajna.ru-land.com/stati/tolshchina-fundamentnoy-plity-dlya-dvuhetazhnogo-doma-monolitnyy-fundament

Минимальная толщина монолитной плиты. Порядок расчета

Итак, расчет монолитной плиты фундамента начинается с детального расчета величины подушки из песка. Именно это является важным этапом, поскольку позволяет создать надежную основу для заливки бетона. Что касается песка, то обычно здесь используют мелкозернистый горный песок, поскольку он недорогой и приемлем для подсыпки. Что касается толщины подушки из песка для монолитной плиты фундамента дома, то она варьируется в значении от 20, до 60 см.

Важным моментом укладки подложки из песка является то, что ее необходимо утрамбовать. Для этого используют специализированный инструмент, такой как виброплита. Специалисты рекомендуют поливать песок, что по итогам позволит ему еще лучше уплотниться. Это увеличит несущую способность основания. Но, последнее может отнять вплоть до 1 см толщины, что является абсолютно нормальным явлением.

Важным этапом является то, что поверх подушки рекомендуют засыпать щебень. Величина подушки из щебня равна значению от 5 до 10 см. Фракция щебня может быть небольшой, где идеально подойдет фракция 5-20. Основание после засыпки должно получиться идеально ровным относительно горизонтальной плоскости. Подушку из щебня тоже рекомендовано уплотнить.

Что касается глубины, то этот критерий зависит от типа грунта. Если недалеко от поверхности земли располагается грунтовая вода, которая может навредить бетонному основанию, то в глубину, подушку стоит делать не менее 60 см. Если грунтовые воды далеко, грунт сам по себе плотный, то достаточно разместить подушку на величину до 20 см, включительно. Толщина каждого слоя монолитной плиты фундамента рассчитывается индивидуально.

Следующим этапом можно считать расчет арматуры. Здесь определяется не только общее количество металла, но и диаметр прута, шаг между прутьями, решается возможность использования сетки. Арматуру рекомендовано связывать минимум в два слоя, где первый проходит на расстоянии 5 см от подушки из песка, а второй не доходит до верхней точки основания будущей монолитной плиты, также на 5 сантиметров. По итогу заливки у нас получится то, что арматура будет находиться внутри монолитной плиты. Каркас арматуры вяжут из прута при помощи сварочного аппарата или вязальной проволоки, с шагом не более 50 мм.

Специалисты больше склоняются к использованию вязальной проволоки, потому что ее применение позволяет арматуре немного «играть» во время пучения грунта, что исключит ее разрыв, как это бывает в случае со сварочным соединением.

Далее приступают к расчету самой плиты. Здесь крайне важно выдержать высоту ее подъема, которая не должна быть меньше 150 мм. Такая плита подойдет для легких, ненагруженных домов из каркасного материала или бревна. Что касается двухэтажных домов с плитными перекрытиями, то здесь величина плиты должна быть не менее 25 см. Редко основание заглубляют на величину промерзания, поскольку это чревато излишним вложением денежных средств в проект. Предлагаем рассмотреть калькулятор расчета толщины монолитной плиты фундамента в рамках отдельного заголовка.

Источник: https://idei-dizajna.ru-land.com/stati/tolshchina-fundamentnoy-plity-dlya-dvuhetazhnogo-doma-monolitnyy-fundament

Толщина плиты под гараж из газобетона. Этап №2 – заливка бетонного раствора

Этот процесс самый простой. Бетон заливают одномоментно, чтобы полностью заполнить пространство внутри котлована и ограниченной опалубкой площади. Самый главный параметр плиты под гараж – толщина.

Этот размер варьируется в диапазоне 15-20 см. Если гараж строится для большого автомобиля, тогда толщину лучше увеличить до 30-40 см. Если заливают плитную конструкцию по последнему параметру, то армирующий каркас собирают в два слоя с расстоянием между ними в пределах 20 см.

Что касается бетона, то для плитного фундамента можно использовать раствор марки М250, но лучше М350. Ценовая составляющая разных марок не сильно разниться, но последняя по прочностным характеристикам намного лучше.

Поверхность бетонной плиты первые дни надо смачивать Источник mybesedka.ru

Итак, если бетонный раствор залит, необходимо позаботиться о нем в плане пересыхания. В первые несколько дней его поверхность надо обязательно поливать водой. Если погода жаркая, то рекомендуется плиту накрыть полиэтиленовой пленкой.

Через 7 дней снимают опалубку. Нагружать бетонную конструкцию, то есть возводить стены, можно лишь после того, как бетонный раствор наберет хотя бы 70% от своей марочной прочности. К примеру, при температуре +20С при нормальной влажности такую прочность сооружение наберет уже через 10 дней. Но в этой ситуации спешить не надо.

Итак, монолитная плита фундамента под гараж готова. Можно возводить саму постройку. В принципе, такой пол уже гарантированно прочный. Но рекомендуется его все-таки упрочить. Какие есть способы и технологии.

Упрочнение гаражного пола

Существует несколько традиционных способов, а также новые технологии.

1. Цементация . Ее проводят на стадии затвердевания плитного фундамента, пока он еще влажный. Просто посыпают сверху пола цемент тонким слоем и растирают шпателем или полутеркой. Основная задача – втереть цемент в бетонное основание.
2. Монтаж каменной или бетонной плитки . Один из тех вариантов, который большой популярности у частных застройщиков не имеет. Слишком дорог.

Расчет толщины фундаментной плиты. Как рассчитать толщину плиты

При расчете толщины плиты фундамента придерживаются нижеприведенной схемы:

Первый этап : Геологический анализ участка показывает подходящую величину оптимального удельного давления на почвы. В процессе работ также определяется достаточная глубина заложения фундамента.

Второй этап : Проводится расчет возможных весовых нагрузок. В таблицах указаны средние показатели для большинства стройматериалов – рассчитать их вес не сложно в зависимости от размеров перекрытий, стен и других конструкций. Далее к получившейся цифре прибавляется средняя нагрузка снежного покрова в соответствии с регионом проживания и уклоном кровли. Не стоит забывать про такой критерий, как полезная нагрузка – для цокольных перекрытий она равняется 210 кг/см² (этот параметр определяется для каждого этажа здания, после чего суммируется).

Третий этап : Проводится расчет площади монолитной длины (для этого необходимо умножить длину дома на ширину). Чтобы высчитать величину удельной нагрузки на 1 м² просто разделите общие весовые данные на получившееся ранее значение.

С подсчетом размеров плитного монолитного фундамента проблем обычно не возникает Источник znaybeton.ru

Четвертый этап : Расчет оптимального объема фундамента (делится на средний удельный вес армированного бетона), а также определяется предварительная толщина монолитной плиты фундамента – причем получившийся показатель увеличивают на пять сантиметров (с запасом).

Пятый этап : После того, как будет ясен вес основания, он прибавляется к средним весовым нагрузкам. Далее показатель удельного давления на грунт (около трех) сравнивают с предварительными результатами для конкретной местности (отклонение должно быть не более 25%).

Определение величины нагрузок влияет на выбор марки бетонной смеси, а толщина фундамента влияет на выбор схемы армирования (также как и расчет других составляющих поможет произвести расчет арматуры на монолитную плиту калькулятор), в соответствии с которой подбирается диаметр прутьев и частоты из размещения. Упростить весь процесс расчетов можно воспользовавшись простым механизмом – онлайн-калькуляторов. Специальный калькулятор поможет сделать расчет монолитного перекрытия и других составных частей, вычислить толщину плит и подушки фундамента. Для этого вам потребуется только вбить достоверные показатели в указанные ячейки и дождаться результатов.

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/kalkulyator-rascheta-fundamentnoy-plity-kak-rasschityvaetsya-tolshchina-fundamentnoy-plity

Толщина фундаментной плиты под одноэтажный дом из газобетона. Критерии расчёта толщины плиты

Монолитный плитный фундамент является по факту самым дорогостоящим и трудоёмким видом основания под строительство жилья. Поэтому закладывать плиту бесконечно большой толщины экономически нецелесообразно. К примеру, для заливки монолитной плиты толщиной 300 мм под дом на 100 квадратных метров потребуется около 30 кубометров бетона. При этом, увеличение толщины всего на 10 см потребует увеличения объёма бетона до 40 кубометров и так далее. А это при цене на бетон 3-5 тысяч рублей за 1 кубометр.

С другой стороны, слишком тонкий плитный фундамент не сможет выдержать статические и динамические нагрузки, воздействующие на него со стороны дома и грунта. Потому очевидно, что здесь требуется основательный расчёт. При правильном подходе возлагается он на специалистов, которые в процессе расчёта толщины плиты учитывают:

1. Общий периметр фундамента.
2. Толщина стен.
3. Этажность.
4. Планировка.
5. Форма крыши и тип кровельного материала.
6. Тип и состав местного грунта.
7. Склонность почвы к морозному пучению.
8. Уровень залегания грунтовых вод.
9. Глубина промерзания грунта зимой.
10. Прочие факторы.

При этом прочих факторов может быть гораздо больше, чем приведено в перечне. Это основная причина, почему расчёт толщины плиты под строительствоследует доверять профессионалам. Попытки сэкономить путём самостоятельного расчёта почти гарантированно закончатся либо недостаточной несущей способностью фундамента, либо космической ценой его строительства.
