Светодиоды и их характеристики. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

Светодиоды и их характеристики. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

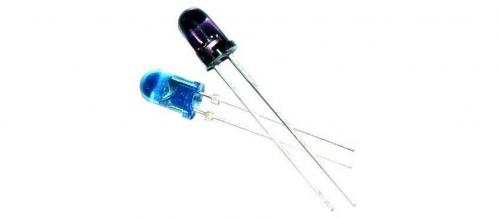

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики.

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

Цвет	Длина волны	Напряжение
Инфракрасный	от 769 нм	до 1.9 В
Красный	610-760 нм	от 1.6 до 2.03 В
Оранжевый	590-610 нм	от 2.03 до 2.1 В
Желтый	570-590 нм	от 2.1 до 2.2 В
Зеленый	500-570 нм	от 2.2 до 3.5 В
Синий	450-500 нм	от 2.5 до 3.7 В
Фиолетовый	400-450 нм	от 2.8 до 4 В
УльтраФиолетовый	до 400 нм	от 3.1 до 4.4 В
Белый	широкий спектр	от 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

• малой – менее 0,5 ватт;
• средней – 0,5-3 ватта;
• большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

Цветовая температура

От цветовой температуры светового излучения зависит комфортность зрительного восприятия искусственного светодиодного освещения. В продаже представлены линейки светоизлучающих диодов с разным оттенком белого свечения:

• 2700-3500 Кельвинов – теплое;
• 23500-5000 Кельвинов – нейтральное/дневное;
• выше 5000 Кельвинов – холодное.

Габариты

Светодиоды различаются по типоразмеру и габаритам. Измерение длины и ширины изделия позволяет точно определить модификацию SMD-светодиода.

Красный светодиод характеристики. Принцип работы светодиодов

Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.

При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.

Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:

• ширина запрещенной зоны должна быть близка к энергии кванта света;

• полупроводниковый кристалл должен иметь минимум дефектов.

Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.

Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).

Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.

Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.

Источник: https://stroika-i-remont.info/novosti/krasnyy-svetodiod-harakteristiki-princip-raboty-svetodiodov

Мощность светодиодов таблица. Таблица соответствия мощностей светодиодных ламп

Сравнение светодиодной лампочки и лампочки накаливания

Появление электрического освещения в виде лампочки накаливания принесло человечеству новые перспективы, коренным образом изменило жизненный уклад и позволило заниматься активной деятельностью в любое время суток. Но мир не стоит на месте и сегодня на рынке представлено много более современных источников света, среди которых люминесцентные, галогенные, газоразрядные, светодиодные. Последние, несмотря на недавнее появление, активно набирают популярность и завоевывают все большую долю рынка, вытесняя из нее аналоги. Это происходит, потому что для освещения одной и той же площади помещения ЛЕД требует мощности значительно меньшей, чем для.

Более наглядно показывает отличие таблица.

Таблица соответствия мощностей лампочек

Как видно из таблицы, для освещения одного и того же пространства мощность светодиодных источников света при равном значении светового потока существенно ниже, чем у аналогов. Это объясняется тем, что в производстве led используют наиболее эффективные и наименее ресурсоемкие процессы. Если немного углубится в суть процесса работы, то можно заметить, что мощность лед лампочек больше работает на продуцирование световых потоков и минимально - на производство тепла. В то же время в лампах накаливания до 90% электроэнергии тратится на выработку тепла и только 10% - непосредственно на освещение.

Сравнение по техническим характеристикам

Как выбрать мощность ЛЕД для помещения? Если человек немного разбирается в технической стороне вопроса, то она может посчитать метраж помещения и подобрать товар, исходя из световой эффективности источника света, которая измеряется количеством люменов на один ватт. Сюда еще можно отнести просчет количества освещения на площадь помещения. Этим часто занимаются профессионалы, особенно когда речь заходит о специализированном освещения коммерческих организаций или общественных мероприятий.

Сравнение технических характеристик

Помимо самой мощности есть и другие важные параметры. Приведенная ниже таблица эффективности демонстрирует важные составляющие осветительных приборов:

Таблица сравнения технических характеристик

Технические характеристики	Светодиодная	Накаливания	Преимущества led
Срок службы	50 тыс. часов	1 тыс. часов	лучше в 50 раз
Эффективность света	80-100 Лм/Вт	10 Лм/Вт	лучше в 8-10 раз
Выделение тепла во время работы	низкое	высокое	лучше
Стойкость к вибрациям	низкая	высокая	лучше
Стойкость к перепадам напряжения	низкая	высокая	лучше
Чувствительность к частому включению/выключению	нет	да	лучше
Температура цветов, К	2700	шире диапазон
Индекс передачи цветов, Ra	80	100	хуже на 20%
Допустимая температура окружающей среды	-40℃ +40℃	-60 ℃ +100℃	диапазон меньше
Пульсация излучения	нет	слабо заметно	почти одинаково
Специальная утилизация	не требуется	не требуется	одинаково
КПД	70-100 %	50-80%	лучше на 20%

Выгода от применения светодиодных ламп. Расчет

Обзор был бы неполным без практического сопоставления двух ламп в длительной перспективе. Возьмем, например, лампочку накаливания 40 Вт. Далее предположим, что человек в среднем использует ее 6 часов в день, то есть в сумме за 365 дней это будет составлять около 87600 Вт/час в год.

Эквивалентная, в зависимости от производителя, потребляет 4,5 Вт или 9855 Вт/час в год. Подводя простой итог, вывод напрашивается сам собой: лампа накаливания потребляет в 8,88 раза больше энергии.

Недостатки ЛЕД ламп

Есть, конечно же, в led освещение и минусы, о которых стоит упомянуть. Прежде всего, это его цена. В данный момент среди аналогов их стоимость более высокая. Но выше описана низкая потребность в мощности светодиодных ламп и более длительный срок работы с лихвой компенсируют высокие цены.

Уровень нагрева светодиодных источников гораздо ниже, чем у ламп накаливания, но все же присутствует и может оказать негативное влияние на систему освещения. На этот счет в моделях установлены специальные теплоотводящие радиаторы, но установка моделей с большой мощностью требует дополнительных мер охлаждения.

Выводы

В целом led уверенно держит пальму лидерства на рынке освещения. И хотя до сих пор бытует мнение, что свет лампочки накаливания более приятен для глаз, но и здесь светодиодный аналог может переиграть своего визави за счет большого выбора цвета свечения - от теплого к холодному. Но выбор, как всегда, за покупателем.

Характеристики светодиодов 5 мм. Виды, характеристики, маркировка SMD-светодиодов

Освещение – важное условия для работы и комфорта человека. Долгое время применялись в качестве источников света лампы накаливания, потом люминесцентные лампы, для мощных прожекторов и фонарей использовали галогеновые лампы, ДРЛ и ДНаТ.

В XXI веке произошла смена поколений осветительных приборов, и рынок более чем на половину занимают светодиодные светильники, их часто называют на зарубежный манер LED-светильниками или лампами. В зависимости от конструкции и мощности они представляют собой либо светодиодные COB-матрицы, либо сборки из отдельных светодиодов .

Разновидности светодиодов

Первые LED-светильники и лампы строились на базе 5-мм выводных светодиодов . Они не отличались высокой энергоэффективностью, ценой и надежностью, но это была первая ступень в развитии нового источника света. Долгое время такие светодиоды применялись в качестве индикаторов бытовой и промышленной технике и в качестве излучателей для носимых фонариков.

Позже их заменили светодиоды выполненные в безвыводных корпусах, так называемые SMD (surface mounted device, рус. приборы для поверхностного монтажа).

Если 5 мм светодиоды монтировались в плату через отверстия, то SMD запаиваются прямо на поверхность платы, что ускоряет их сборку и снижает стоимость светильника. У них вместо ножек расположены контактные металлические площадки, от 2 и более штук, в зависимости от количества цветов и кристаллов в одном корпусе.

В общем случае выделяют три типа светодиодов:

1. Выводные (3, 5, 10 мм – диаметр колбы и прочие).

2. SMD (их разнообразие мы рассмотрим в этой статье).

3. COB светодиоды – это матрицы из кристаллов расположенных на плате под единым слоем люминофора. Расшифровывается, как Chip-On-Board, рус. чипы на плате. Их внешний вид на рисунке выше.

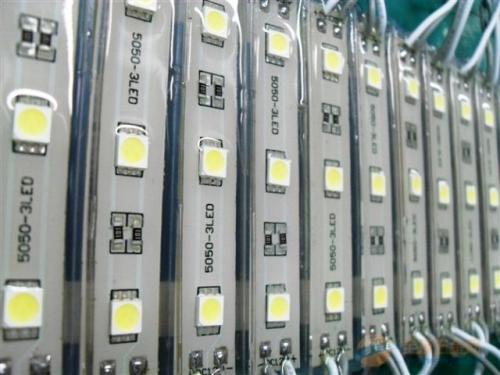

СМД светодиоды используют в лампах с различными цоколями , прожекторах, светодиодных лентах, настольных LED-лампах и прочих осветительных приборах.

Характеристики SMD светодиодов

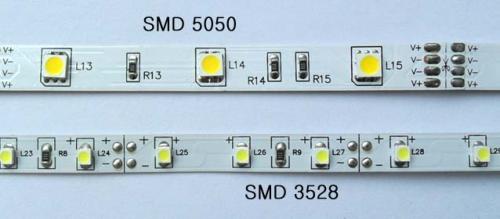

Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном на светодиодных лентах , в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.



SMD-светодиоды в своей маркировке содержат свои габаритные размеры – длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 – 3.4В.

SMD3528 технические характеристики

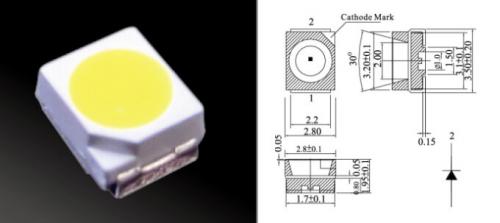

Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

ток – 20 мА;

мощность – 0.06 Вт;

световой поток – 5-7 лм;

габариты – 3.5х2.8х1.4 мм;

температура до 80 °C;

на лицевой части корпуса есть срез – с этой стороны катод (минус).



В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

SMD5050 технические характеристики

Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.



Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

Источник: https://idei-dizajna.ru-land.com/novosti/harakteristiki-svetodiodov-i-otlichitelnye-osobennosti-klassifikaciya-svetodiodov-po-ih

Китайские светодиоды характеристики. Использование светодиодов в бытовом и промышленном освещении

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

Фонари на диодах со специальными линзами светят на расстояние до 3 км

Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

• Экономичность без потери силы светового потока – здесь они вне конкуренции;
• Прочный корпус – отсутствует опасность механического повреждения;
• Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
• Компактность – имеют малые габариты;
• Наиболее безопасны – работают от сети 3-24 В;
• Экологичны – не требуют специальной утилизации.

Что же касается отрицательных сторон, то их всего две:

• Работают только с постоянным напряжением;
• Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера (электронного стабилизирующего блока).

Ток потребления светодиода. Величина тока потребления светодиода

Как правило, для обычных светодиодов предусмотрена сила тока величиной 0,02А. Однако бывают светодиоды, рассчитанные на 0,08А. К таким светодиодам относят более мощные приборы, в устройстве которых задействованы четыре кристалла. Они располагаются в одном корпусе. Так как каждый из кристаллов потребляет по 0,02А, в сумме один прибор будет потреблять 0,08А.

Стабильность работы светодиодных приборов зависит от величины тока. Даже незначительное увеличение силы тока способствует снижению интенсивности излучения (старению) кристалла и увеличению цветовой температуры. Это в конечном результате приводит к тому, что светодиоды начинают отливать синим цветом и преждевременно выходят из строя. А если показатель силы тока увеличивается существенно, светодиод сразу перегорает.

Чтобы ограничить потребляемый ток, в конструкциях LED-ламп и светильников предусмотрены стабилизаторы тока для светодиодов (драйверы). Они преобразуют ток, доводя его до нужной светодиодам величины. В случае, когда требуется подключить отдельный светодиод к сети, нужно использовать токоограничительные резисторы. Расчет сопротивления резистора для светодиода выполняют с учетом его конкретных характеристик.

Полезный совет! Чтобы правильно подобрать резистор, можно воспользоваться калькулятором расчета резистора для светодиода, размещенным в сети интернет.

Светодиоды маркировка характеристика подключение. Что такое светодиод — подробное описание характеристик и типов

Светодиоды присутствуют везде: в домах, автомобилях, телефонах. С их помощью обеспечивается яркая подсветка экранов гаджетов, выпускаются экономичные источники освещения. Сейчас это незаменимые источники света. Рассмотрим устройство и технические характеристики основных видов светодиодов.

Что такое светодиод

Светодиод (от английского Light Emitting Diode, или LED) – это твердотельный электрический источник искусственного света, изготовленный из полупроводниковых материалов p- и n- проводимости. Используя несколько технологий – напыление через маски, травление, эпитаксиальное осаждение и пр., получают p-n переход.

В полупроводниковом материале p-типа носителями тока являются «дырки» – атомы кристалла полупроводника, у которых легированием специальными металлами создают нехватку электронов. В n-материалах носителями являются избыточные электроны в кристалле.

«Дырка» фактически неподвижна. Она имеет положительный заряд, равный заряду электрона. Электрон, «перескакивая» с внешней орбиты одного атома на внешнюю орбиту соседнего, передвигает в обратном направлении «дырку».

Принцип работы или что светится в светодиоде

Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда — «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.

Схема работы светодиода.

Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».

Энергия высвобождается в виде квантов света . Они эмитируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.

Схема получения света в p-n-переходе.

Напряжение для питания перехода прикладывается «+» – к аноду диода, а «-» – к катоду.

Конструкция

Устройство светодиода в вертикальном разрезе.

Сиреневым цветом изображена теплоотводящая подложка. Серыми трапециями – сечения светоотражающего рефлектора-отражателя кольцевой конфигурации из алюминия. В центре голубой – чип-кристалл светодиода с подключенными золотыми или серебряными проволочками, подпаянными к выводам анода и катода.

Виды светодиодов

Светодиоды – устройства довольно «молодые». Их окончательная классификация еще не сложилась. Поэтому многие известные производители используют собственные системы подразделения.

По одной из них светодиоды по назначению группируют так:

1. Индикаторные.
2. Осветительные.

Индикаторные в своей группе делятся на следующие виды.

DIP-диоды

Аббревиатура получена от Dual In-line Package или «двойное размещение в линию». Обычно корпусы – цилиндры, но есть и параллелепипеды. На нижнем торце проволочные аксиальные выводы, параллельные основной оси симметрии корпуса. Вывод катода меньшей длины, чем анода.

Вид ДИП-светодиода над печатной платой, видна пайка в металлизованные отверстия.

Деление на типы – по диаметру корпуса и линзе на верхнем торце. Диаметры от 2-3 до 20 мм и более. Цвет свечения – любой, белых оттенков несколько.

Один из типов – мигающий 2-мя цветами, имеет 3 вывода.

Straw Hat

Дословный перевод – соломенная шляпа или брыль. Применяя к светодиодам – корпус похож на шляпу с округлым верхом.

Вариант ДИП-светодиода под названием Straw Hat или «соломенная шляпа».

Видны выводы разной длины, короткий – катод. Видны и ограничители высоты установки. Под линзой – кристалл с желтым люминофором.

Super Flux “Piranha”

Прямой перевод – сверхпоток. Piranha – перевод на русский язык – пиранья. Название светодиод получил из-за особенностей металлических выводов в виде узких полосок. Для упрощения установки в отверстия печатной платы у концов выводов при штамповке срезали углы. Так получились острые «зубы» хищной рыбы.

На выводе отштампованы «плечики» – ограничители, задающие высоту корпуса над платой. Так открыли корпус для охлаждения воздухом снизу. Кристаллы для пассивного охлаждения разместили на верхних торцах выводов.

Разместив в корпусе 2 или 3 чипа, увеличили поток света. А диод попал в группу сверхъярких.

В результате получили светодиодный ретрофит лампы накаливания. Часто лампу некорректно называют светодиодной лампой накаливания.
