Девиация угла свечения светодиода. Природа светодиодного свечения

26.07.2022 в 11:56

Девиация угла свечения светодиода. Природа светодиодного свечения

Не сразу люди догадались это тепло использовать для обогрева помещений и для освещения. В последнем случае необходимо так сильно разогреть проволоку, чтобы она сама начала светиться. И не красным цветом раскаленной в печи стали, а ярко до ослепительности. Получается, свет в данном случае лишь второй продукт после тепла. Ток вырабатывает тепло, а тепло разогревает металл, заставляя его светиться.

Лампа накаливания

Такая двухшаговая схема использования электроэнергии – явление обычное. Что при использовании электричества, что при его выработке. Потому что механическая энергия воды, например, не сразу дает ток, а сначала вращает турбину, прикрепленную к ротору генератора, ротор со статором вместе вырабатывают переменное магнитное поле, а уж поле формирует электрический ток в проводниках. Аналогично и с тепловой генерацией.

Полупроводники дали возможность сразу, без посредников превращать одни виды энергии в другие. Соответственно, при этом сразу увеличился КПД, что способствовало эффективности и экономичности. В солнечных батареях солнечная энергия прямо переходит в электрическую. А электрическая так же просто излучается в виде света. При этом механика процесса несложна – простая пластинка полупроводника с определенными свойствами. Вот это и есть та самая революция XXI века, которую уже давно предрекали, и возможности которой еще не полностью изучены.

Нас интересует полупроводник – излучатель света, выполненный в виде диода, светодиод.

Интересны его свойства. У него много плюсов. Но и минусы уже нашлись. А может, его минусы – это просто не совсем понятые и нереализованные плюсы?

Свет полупроводник излучает безынерционно. Приложить можно постоянное напряжение, а можно – переменное. Причем в широком диапазоне напряжений. И он начнет светиться, причем так, как к нему приложили напряжение. Постоянное – будет свет постоянный, переменное – начнет мигать. Это считается недостатком светодиодных ламп. Но это не их недостаток, а недостаток напряжения, которое на него подают. Подавайте сглаженное, стабилизированное, или вообще постоянное, они и будут светить непрерывно и мягко.

Девиация угла свечения светодиода. Природа светодиодного свеченияУгол рассеяния света

Абсолютно такая же картина с углом рассеяния света. Светодиод выпускается в виде маленьких прямоугольных пластинок, и светит у него одна из граней. Ну и свет от нее будет, соответственно, как от плоской светящейся пластинки, или светящегося окошка. То есть рассеяние у него обычное для некогерентного света.

Большая часть света идет перпендикулярно, а вокруг оси направленности (перпендикуляра к поверхности) его поток убывает обратно пропорционально тангенсу угла отклонения. В общем, диаграмма направленности элементарного светодиода примерно такая же, как и диаграмма плоского светильника из тех же светодиодов. Получается, он светит вперед конусом с размытой границей. Примерный угол конуса света – около 120°.

Сейчас выпускают светодиодные лампы по форме точь-в-точь как лампы накаливания: с резьбой Эдисона, стеклянным баллоном и даже имитацией спирали внутри баллона. Причем спираль выполнена из проволочки, покрытой полупроводником, и эта проволочка излучает свет.

Из чего состоит кристалл светодиода. Устройство светодиода

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.

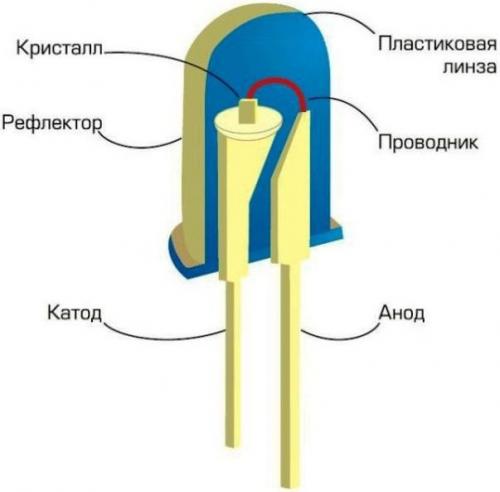

Из чего состоит кристалл светодиода. Устройство светодиодаСветодиод состоит из нескольких частей:

  • анод, по которому подается положительная полуволна на кристалл;
  • катод, по которому подается отрицательная полуволна на кристалл;
  • отражатель;
  • кристалл полупроводника;
  • рассеиватель.

Эти элементы есть в любом светодиоде, вне зависимости от его модели.

Светодиод является низковольтным прибором. Для индикаторных видов напряжение питания должно составлять 2-4 В при токе до 50 мА. Диоды для освещения потребляют такое же напряжение, но их ток выше – достигает 1 Ампер. В модуле суммарное напряжение диодов оказывается равным 12 или 24 В.

Подключать светодиод нужно с соблюдением полярности, иначе он выйдет из строя.

Цвета светодиодов

Светодиоды бывают разных цветов. Получить нужный оттенок можно несколькими способами.

Первый – покрытие линзы люминофором. Таким способом можно получить практически любой цвет, но чаще всего эта технология используется для создания белых светодиодов.

RGB технология. Оттенок получается за счет применения в одном кристалле трех светодиодов красного, зеленого и синего цветов. Меняется интенсивность каждого из них, и получается нужное свечение.

Применение примесей и различных полупроводников. Подбираются материалы с нужной шириной запрещенной зоны, и из них делается кристалл светодиода.

Мкд в люмены. Перевести единицы: кандела [кд] в люмен/стерадиан [лм/ср]

Как работает светодиод

Светодиод является двухпроводным полупроводниковым источником света. Это p-n переходной диод, который излучает свет при активации. Когда к выводам приложено подходящее напряжение, электроны могут рекомбинировать с электронными отверстиями внутри устройства, выделяя энергию в виде фотонов. Этот эффект называется электролюминесценцией, а цвет света (соответствующий энергии фотона) определяется энергетической шириной запрещенной зоны полупроводника.

Материал, используемый в светодиодах, в основном алюминий-галлий-арсенид (AlGaAs). В своем первоначальном состоянии атомы этого материала прочно связаны. Без свободных электронов проводимость электричества здесь становится невозможной. При добавлении примеси, которая известна как легирование, вводятся дополнительные атомы, что эффективно нарушает баланс материала.

Эти примеси в виде дополнительных атомов способны либо обеспечивать свободные электроны (N-тип) в системе, либо высасывать некоторые из уже существующих электронов из атомов (P-тип), создавая «дыры» на атомных орбитах. В обоих случаях материал становится более проводящим. Таким образом, под воздействием электрического тока в материале N-типа электроны могут перемещаться от анода (положительный) к катоду (отрицательный) и наоборот в материале P-типа. Из-за свойства полупроводника ток никогда не будет идти в противоположных направлениях в соответствующих случаях.

Интенсивность света, излучаемого светодиодом, будет зависеть от уровня энергии испускаемых фотонов, который, в свою очередь, будет зависеть от энергии, выделяемой электронами, прыгающими между атомными орбитами из полупроводникового материала. В светодиодах вышеуказанные явления хорошо используются. В ответ на P-тип легирования электроны в светодиодах движутся, падая с верхних орбиталей на нижние, высвобождая энергию в виде фотонов, то есть света. Чем дальше эти орбитали отстоят друг от друга, тем больше интенсивность излучаемого света.

Различные длины волн, вовлеченные в процесс, определяют различные цвета, производимые светодиодами. Следовательно, свет, излучаемый устройством, зависит от типа используемого полупроводникового материала. Инфракрасный свет создается с использованием арсенида галлия (GaAs) в качестве полупроводника. Красный или желтый свет получают с использованием галлия-арсенида-фосфора (GaAsP) в качестве полупроводника. Красный или зеленый свет получается при использовании галлия-фосфора (GaP) в качестве полупроводника.
