Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

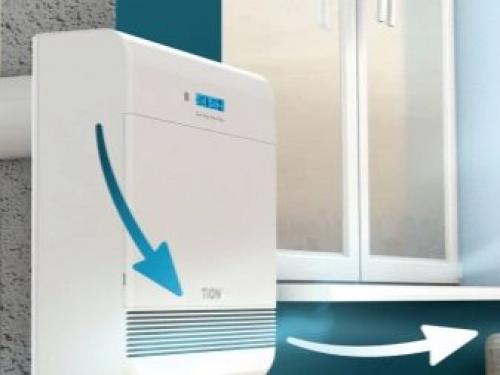

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

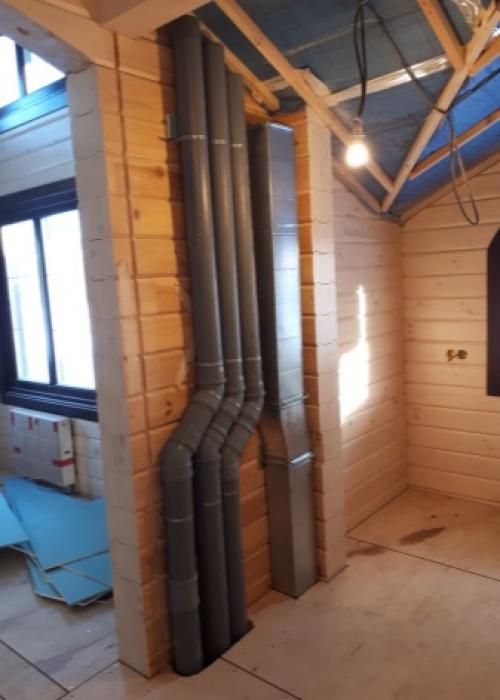

Вентиляция в частном доме из пластиковых труб. Расчет вентиляционных каналов

Удаление отработанного и загрязненного воздуха является процедурой, позволяющей поддерживать в помещениях оптимальную влажность, устранять неприятные запахи, не допускать критического превышения уровня углекислого газа. Для того чтобы обеспечить постоянный отток из комнат вредных веществ, создается система трубопроводов, имеющих различные параметры по сечению каналов, их высоте и конфигурации. Вытяжка предусмотрена для кухни, санузла и подвала. Тяга обеспечивается за счет притока свежего воздуха из окон жилых комнат, специальных отверстий в стенах или дверях.

Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена в качестве замены износившемуся или сломавшемуся воздуховоду. Для сборки канала используются изделия с круглым, прямоугольным или квадратным сечением. Размеры вентиляционных труб следует подбирать так, чтобы обеспечивался качественный отток вредных веществ даже при неблагоприятных для этого погодных условий.

При проведении расчетов необходимо придерживаться таких критериев:

• сечение канала — не менее 100 мм;
• общая длина горизонтальных участков — не более 300 см;
• количество прямых углов — не более 2;
• наличие доступа для прочистки каналов;
• пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.

Если санузел и кухня находятся на большом расстоянии друг от друга, то воздуховоды для них делаются отдельные. В противном случае в одном из помещений не будет достаточной тяги.

Строительные нормативы для вентиляционных систем

Вентиляция своими руками, независимо от того, где она обустраивается, должна быть сделана в соответствиями с требованиями СНиП 2.08.01-89 с изменениями №1 от 30 апреля 1993 г. №18-12, №2 от 11 октября 1994 г. №18-21 и №3 от 3 июня 1999 г. №42.

Вытяжная система собирается с учетом таких нормативов:

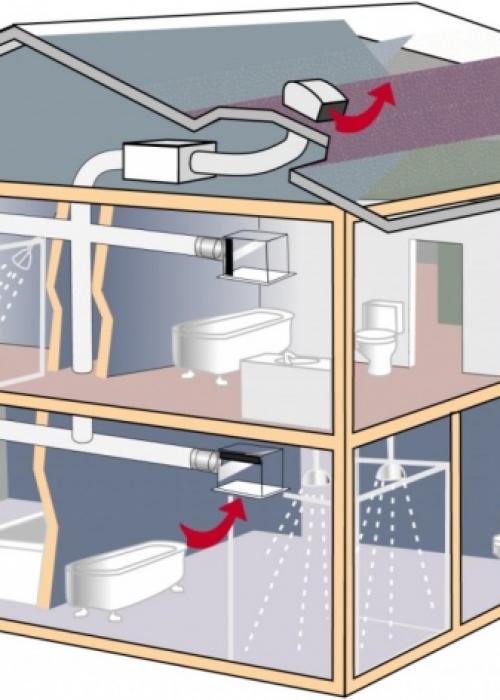

• Обязательная установка вентилятора для обеспечения принудительной откачки загрязненного воздуха. По возможности добавляются элементы автоматики.

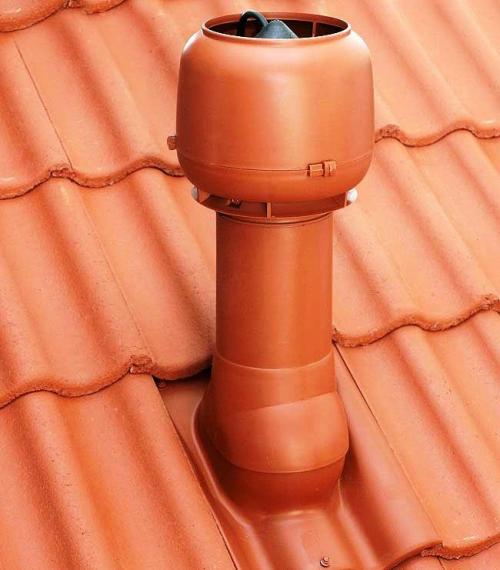

• Монтаж проходного элемента через крышу для обеспечения ее герметичности. После проходного элемента крепится вентиляционный грибок, защищающий канал от осадков, мусора и мелких животных.
• Перепад по высоте уровня воздухозаборников от разных потребителей не превышает 200 см. Запрещается объединять в один канал трубы от вытяжки и обогревательных приборов.
• Возвышение над коньком скатной крыши — 50 см и более, а над плоской кровлей — 150 см.
• Расстояние до дымохода — не менее 200 см. В холодном климате приточная и вытяжная вентиляция утепляется для нагрева поступающего воздуха и предотвращения образования конденсата.

Для того чтобы трубы не засорялись жировыми отложениями и пылью, впускные отверстия оборудуются съемной мелкоячеистой сеткой. Ее чистку необходимо проводить не реже одного раза в месяц.

Вентиляция на кухне в частном доме через стену. Какие бывают вытяжки

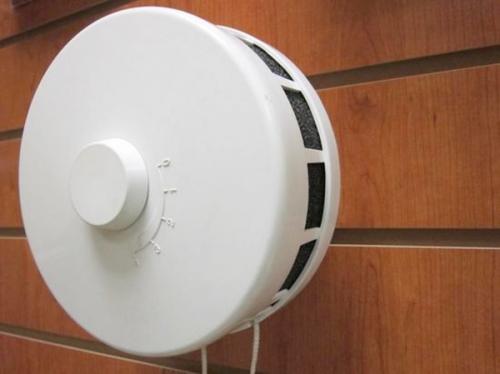

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

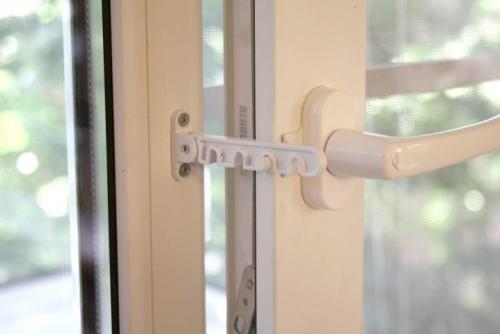

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.

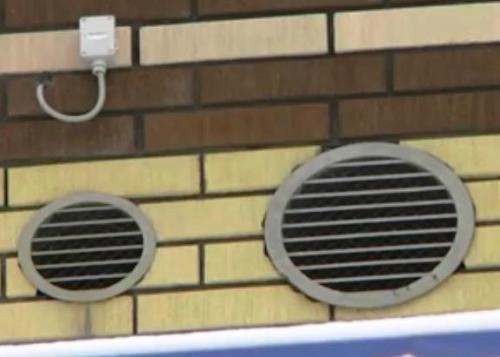

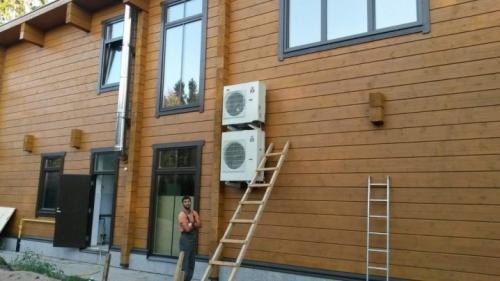

• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Вентиляция в частном доме через потолок. Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

• Современные двери соответствуют нормативной базе;
• Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

• Запотевание стекол;
• Жирный налет на стенах в кухне;
• Грибок на стенах в кухне и санузле;
• Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15^◦от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

1. Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
2. Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30^◦C, а в помещении +26^◦C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
3. Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Преимущества:

• Установка занимает не много времени;
• Простой монтаж, можно установить своими руками;
• Эксплуатация и дальнейшее обслуживание тоже не сложное;
• Функционирует естественным образом, без дополнительных расходов;
• Покупка и работы стоят намного дешевле, чем принудительная система вентиляции.

Недостатки:

• При одинаковой температуре в помещении и на улице и безветренной погоде вентиляция работать не будет;
• Если летом днем жарко, а к вечеру воздух на улице начинает охлаждаться, в вентканале может появиться обратная тяга

Не будет забираться чистый воздух, а появится обратный эффект. Но происходит это в том случае, если вентиляционные каналы выполнены по безынерционной системе для современных домов, где особо нет тепловых потерь, но в то же время, не могут накапливать тепловую энергию. Это говорит о том, что теплоты канала недостаточно, чтобы догреть воздух и создать тягу в дымоходе, чтобы воздух выходил наружу.

Как сделать вентиляцию в готовом доме. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

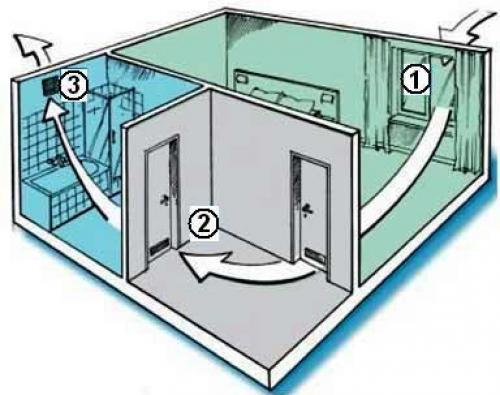

Один из вариантов - установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

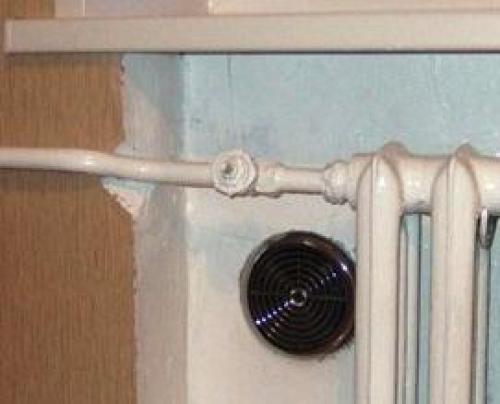

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов - применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал - это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Как сделать вентиляцию в уже построенном частном доме. Вентиляция в доме: требования и принципы устройства

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.
Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.
