Конструкция межэтажного деревянного перекрытия. Плюсы и минусы

01.01.2020 в 17:48

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы

Полезно сопоставить деревянные и железобетонные перекрытия, поскольку именно эти два варианта оказываются основными «соперниками». Стальные балки используются явно реже и в основном в промышленном и специальном строительстве. Изделия из дерева отличаются сравнительно скромной массой. На 1 кв. м. дерева приходится 350-400 кг.

Железобетон, даже «облегченный», не может весить менее 700 кг на 1 кв. м.

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы

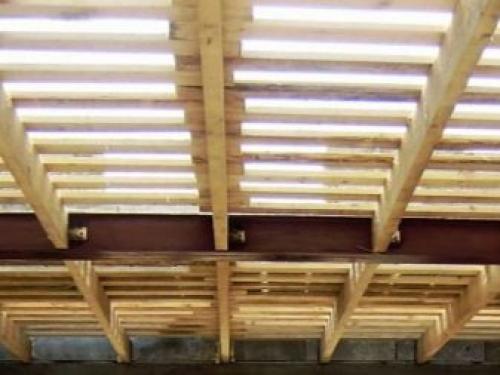

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 01

Понижение массы строительной конструкции не только упрощает работу монтажников и позволяет облегчить транспортировку груза. Одновременно сокращается и стоимость производства работ. Да и возможность обойтись более «простым» фундаментом очень привлекательна. Если пролеты сравнительно невелики, а шаг выставления част, то можно выкладывать деревянные элементы без специальной грузоподъемной техники. Удается обойтись непосредственными силами самих участников строительства.

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 02

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 03

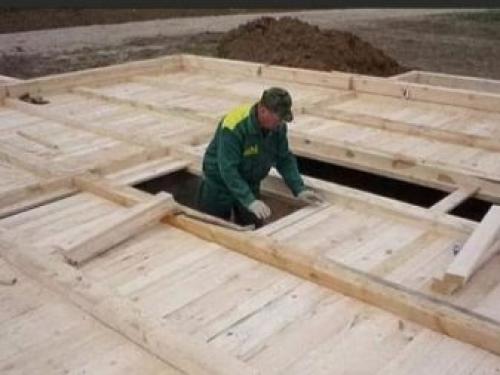

Важно подчеркнуть и большую скорость работы. Деревянные межэтажные перекрытия формируются в законченном виде всего за несколько смен. Сделать работу так же быстро при использовании железобетона заведомо не получится. Но важно понимать, что существуют и такие случаи, когда лучше плиты, чем древесина. Даже самое лучшее дерево слишком легко деформируется.

Легко заметить, как пол вибрирует, когда по нему ходят. Правда, это смущает не всех людей. Но из-за слишком легкого сдвига могут появиться трещины в слоях штукатурки, иногда раскрываются швы, отделяющие листы отделочных конструкций.

В большинстве случаев деревянные перекрытия используют как подложку под дощатый пол. Через несколько лет могут возникнуть неприятные посторонние звуки. Каменное перекрытие лишено этих недостатков. Кроме того, оно намного эффективнее гасит звуки. Можно бороться с проникновением посторонних шумов через древесину за счет дополнительной засыпки. Но при этом теряются такие преимущества, как легкость и быстрота постройки. Вдобавок утяжеление перекрытия не всегда помогает полноценно решить проблему.

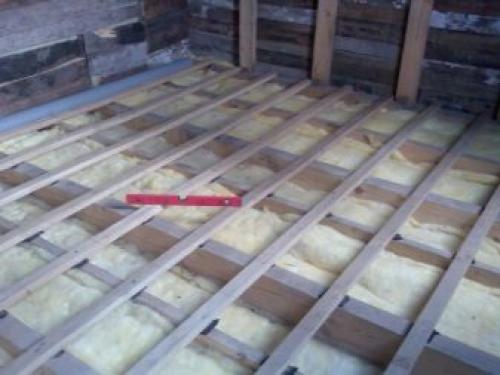

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 04

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 05

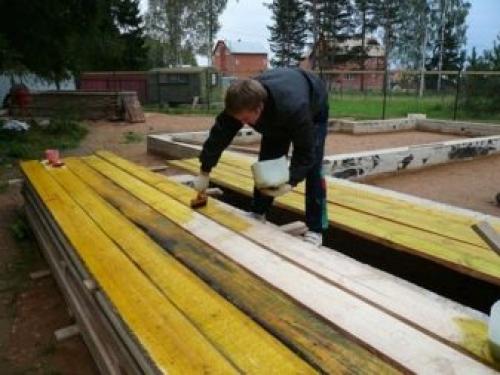

Деревянные конструкции могут сгореть, по ним очень быстро распространяется огонь . Оба недостатка могут быть ослаблены, конечно, специальными пропитками. Но тогда нельзя уже вполне говорить о натуральности перекрытия, о его экологической чистоте. Пропитки придется повторять время от времени, так как они постепенно утрачивают свои свойства.

Специальная обработка существенно удорожает строительство и капитальный ремонт.

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 06

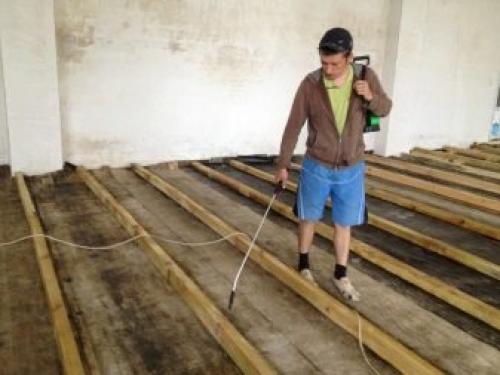

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 07

Дерево может пострадать от плесневых и других грибков, от древоточцев. Оно очень чувствительно к попаданию влаги, особенно смешанной с агрессивными веществами. Часто отмечают коробление древесины, появление трещин. Срок эксплуатации даже идеального деревянного перекрытия при самом тщательном уходе не превышает 50 лет. И наконец, железобетон однозначно выигрывает в местах, где велика опасность разрушительного землетрясения.

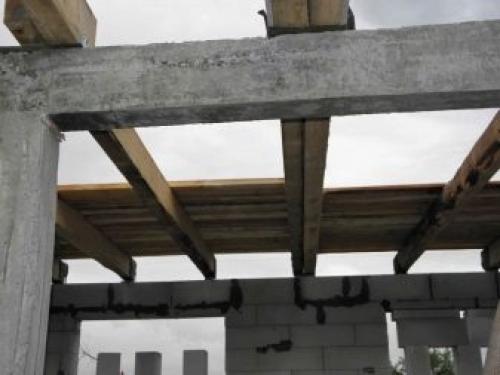

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 08

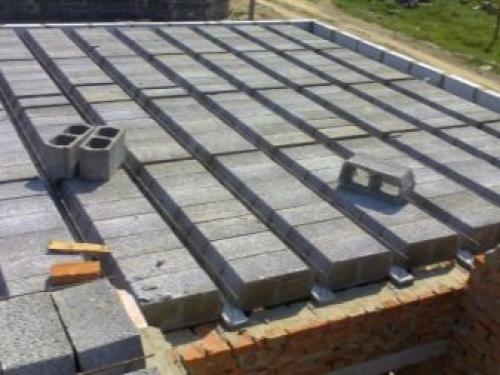

Конструкция межэтажного деревянного перекрытия. Плюсы и минусы 09

Полы межэтажное перекрытие из деревянных балок. Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Источник: https://gorizont-pro.ru/novosti/shema-mezhetazhnogo-perekrytiya-po-derevyannym-balkam-tehnologiya-montazha-perekrytiy-iz

Межэтажное перекрытие по деревянным балкам. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Пирог межэтажного перекрытия по деревянным балкам

Деревянные межэтажные перекрытия в доме: -инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена

Деревянные межэтажные перекрытия – особенности устройства. Укладка перекрытия по балкам

Межэтажные деревянные перекрытия пользуются большой популярностью, что связано с простотой их монтажа и дешевизной материала. Однако, следует учитывать, что перекрытие – это один из наиболее ответственных элементов любого здания.

Поэтому прежде чем приступить к монтажу, необходимо изучить основные строительные правила деревянных межэтажных перекрытий, с которыми мы ознакомимся ниже.

Пирог межэтажного перекрытия по деревянным балкам

Общие сведения

Достоинства

Основным достоинством деревянных перекрытий является то, что их несложно уложить без применения специальной строительной техники.

Причем использовать их можно не только в деревянных домах, но и строениях,выполненных из следующих материалов:

  • Кирпича;
  • Легких видов бетона;
  • Керамоблоков и пр.

Конечно, сделать межэтажное перекрытие в деревянном доме своими руками в одиночку не получится. А вот двое крепких мужчин, обладающих опытом строительных работ, с такой работой вполне могут справиться.

Пирог межэтажного перекрытия по деревянным балкам

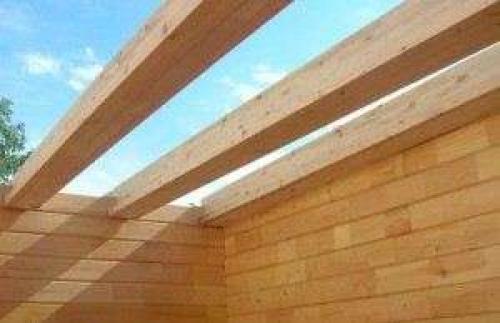

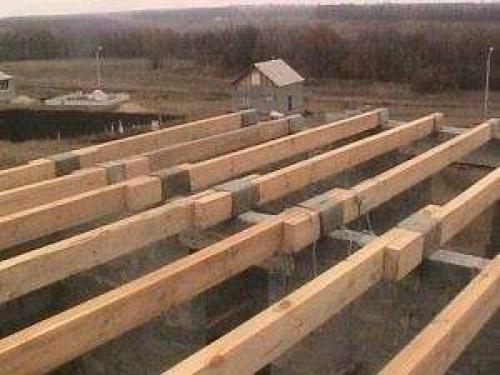

На фото — балки перекрытия деревянного дома

Недостатки

Что касается недостатков рассматриваемой конструкции, то к ним относятся следующие моменты:

  • Сравнительно низкая прочность древесины;
  • Материал легко воспламеняется;
  • Склонность к гниению и поражению паразитами.

Надо сказать, что несмотря на все эти недостатки, при соблюдении определенных правил монтажа, межэтажное перекрытие из деревянных балок получается прочным, надежным и долговечным.

Особенности устройства

Материалы

В первую очередь ознакомимся с материалами, которые можно использовать для обозначенных целей. Дело в том, что к балкам предъявляются строгие требования относительно качества и прочности, так как они опираются на стены лишь концами. По этим причинам лиственные породы для древесины не годятся.

Разрешается использовать исключительно брус хвойных пород, который высушивался не менее года. Идеальным же вариантом считается брус, высушенный в течение трех лет.

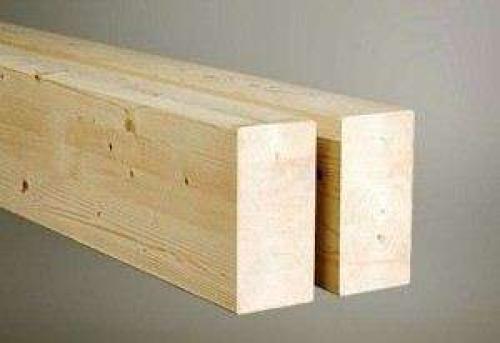

Пирог межэтажного перекрытия по деревянным балкам

Брус не должен иметь трещин и сучков

Наиболее целесообразно использовать брус прямоугольного сечения. При этом следует учитывать, что прочность на изгиб зависит от высоты, а не ширины детали. Наиболее устойчивым на изгиб считается брус с соотношением сторон 7:5.

Обратите внимание! Балки, уложенные друг на друга способны выдержать в два раза больше нагрузку, чем те же детали, уложенные рядом.

Размеры деревянных балок для межэтажных перекрытий могут быть следующими:

Совет: Рассчитать необходимые параметры бруса, которые зависят от нагрузки, можно при помощи калькулятора Романова.

Пирог межэтажного перекрытия по деревянным балкам

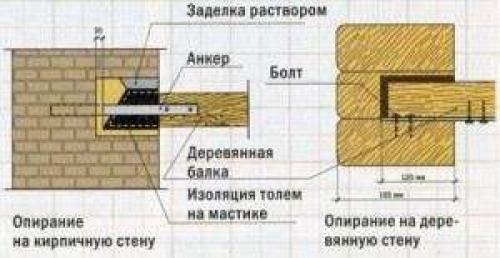

Схема опирания балок на стены

Особенности укладки

Укладка межэтажного деревянного перекрытия имеет ряд нюансов. Самое главное правило заключается в том, что деревянные балки можно монтировать без дополнительного опирания только для пролетов длиной не более шести метров. Оптимальное же расстояние между стенками, на которые происходит опирание, составляет от 2,5 до 4 метров.

Обычно дополнительную поддержку применяют только в подвальных помещениях. Если же длина дома превышает 6 м, то брус укладывается на три несущие стены. Промежуточная стена при этом располагается примерно посередине дома.

Инструкция по укладке балок выглядит так:

  • Концы бруса отесываются под углом в 60 градусов.
  • Далее торцы детали пропитываются антисептиком и затем обрабатываются смолой.
  • Дно ниши в стене, в которую будет укладываться брус, застилается рубероидом, уложенным в несколько слоев. Следует отметить, что гнезда подготавливаются еще на этапе возведения стен.
  • Затем концы детали обрабатываются толем, после чего она укладывается в ниши. При этом торцы не должны достигать стенки ниши примерно на 40 мм.
  • После этого пространство в нише следует заполнить минеральной ватой или пенопластом. Если толщина стены составляет менее двух кирпичей, то пространство заполняется цементным раствором (не касается деревянных стен).

Пирог межэтажного перекрытия по деревянным балкам

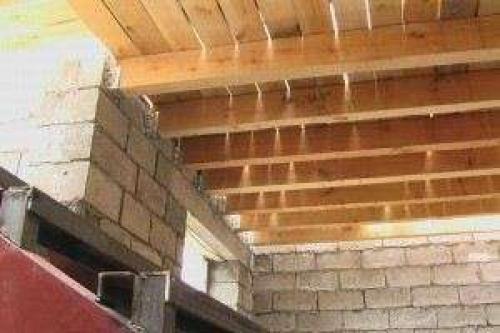

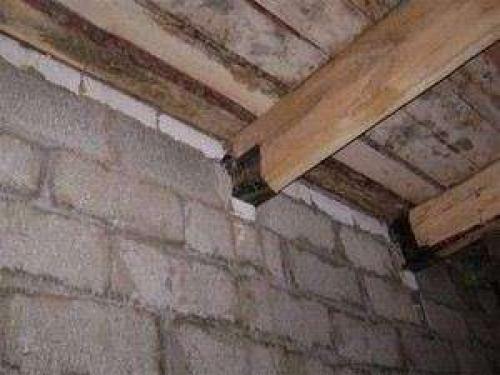

Пример уложенных в гнезда балок

  • Если стены кирпичные, то каждую третью балку необходимо фиксировать в гнезде при помощи анкера, который закладывается в стену еще в процессе ее возведения. Анкер должен выпирать из стены на 20 см. Чтобы выполнить монтаж бруса, в его торце необходимо высверлить отверстие под анкер подходящей глубины и диаметра.

Если стена деревянная, то брус можно дополнительно зафиксировать при помощи кронштейна, который крепится ко дну ниши и нижней части балки шурупами.

Обратите внимание! За день до укладки деталей на них необходимо нанести антипирен, который защищает древесину от возгорания.

Пирог межэтажного перекрытия по деревянным балкам

Пример укладки балок на три стены

Укладываются балки от краев к центру. Причем в процессе монтажа необходимо следить за горизонтальностью их расположения при помощи строительного уровня.

В случае необходимости выровнять положение бруса можно путем подкладки просмоленных досок подходящей толщины.Не рекомендуется стесывать толщину бруса, а также запрещено подкладывать под него щепки.

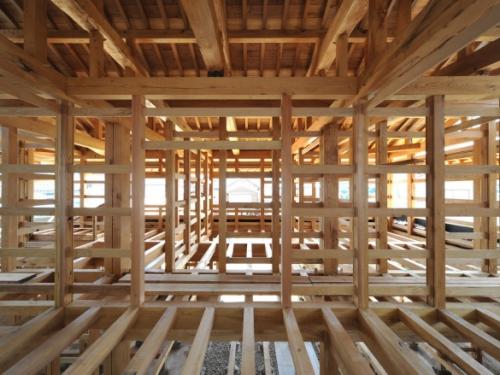

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

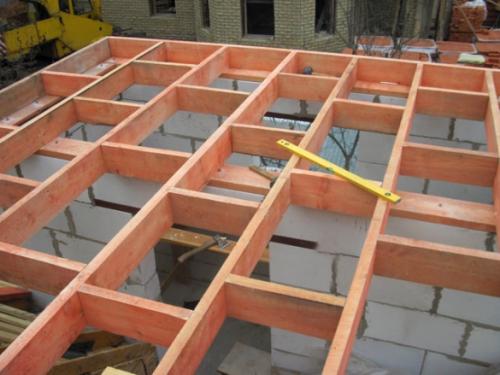

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры 50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

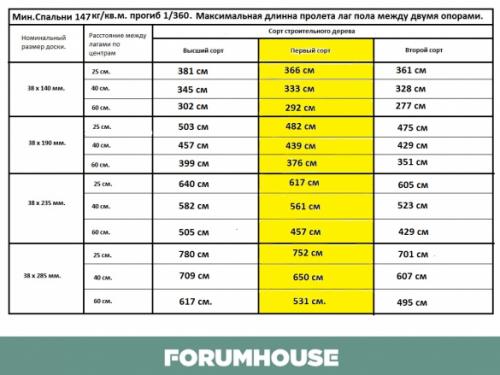

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

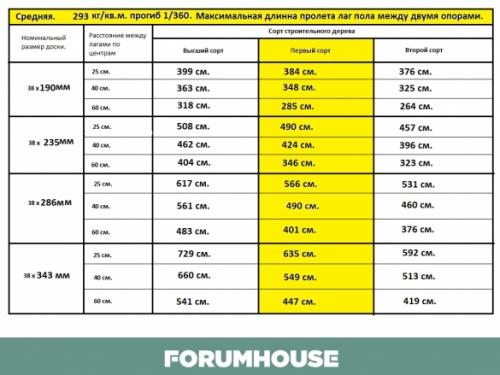

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

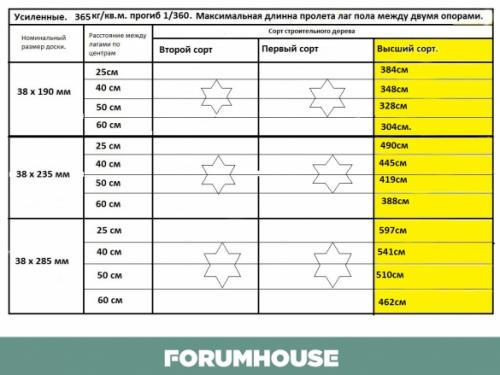

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Деревянное межэтажное перекрытие. Почему в деревянном перекрытии первого этажа образуется влага

Выше мы показали «страшилки». Пора узнать, из-за чего появилась влага в деревянном перекрытии и стали гнить балки.

Игорь3

В доме из видео, большое количество строительных ошибок. Само строение тоже необычное. Сначала владелец построил туалет. Затем поставил рядом гараж-ракушку. Потом прилепил ещё два контейнера. Пристроил комнату, а сверху возвёл мансарду и накрыл всё общей крышей. В качестве фундамента – бетонные столбики. Они просели. Дом перекосило. Хозяин решил его отремонтировать. При подъёме и передвижке дома мы увидели, что в перекрытии первого этажа скопилась вода, которая сконденсировалась из водяного пара идущего изнутри дома наружу. И это ещё не всё.

Перечислим основные ошибки:

  1. Главный «косяк» строителей – снизу пола натянута паронепроницаемая плёнка.
  2. Высота пола над сырым и холодным грунтом всего 5 см.
  3. Из-за пароизоляционной плёнки весь конденсат стёк и скопился под полом. Также конденсат стекал с металлических стен встроенных в дом контейнеров.
  4. Утеплитель смонтирован выше пароизоляции. Образовались «карманы», где скопилась вода, которая полилась после того, как разрезали плёнку.

Теперь объясним физику процесса появления конденсата в перекрытии при неправильной пароизоляции. В воздухе тёплого помещения содержится водяной пар. Водяной пар, из-за разности давлений, стремится попасть из теплой зоны в холодную, т.е. идёт из комнаты на улицу. В нашем примере — под пол, где в мае ещё был лёд. Влагонасыщенный воздух прошел через паропроницаемую мембрану, которую строители смонтировали над утеплением. Попал в теплоизоляцию. Не смог выйти наружу, т.к. «упёрся» в пароизоляцию. Водяной пар сконденсировался и, на плёнке, образовалась вода.

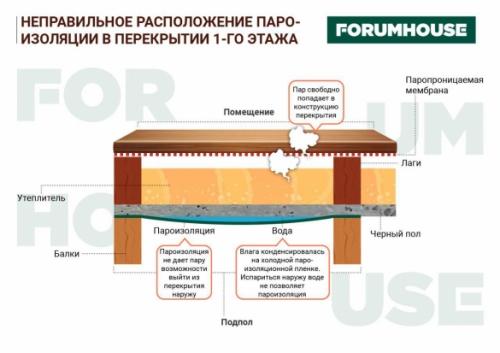

Деревянное межэтажное перекрытие. Почему в деревянном перекрытии первого этажа образуется влага

Запомните! Пароизоляционная плёнка в отапливаемом доме ставится только изнутри помещения, а не снаружи. Толщина утеплителя определяется теплотехническим расчётом, а не берётся на глазок.

Игорь3

В этом перекрытии плёнки перепутали местами. Со стороны помещения, под половым покрытием, должна была стоять пароизоляционная пленка. Она защищает перекрытие от попадания пара изнутри дома. Под перекрытием, со стороны улицы, должна стоять паропроницаемая мембрана . Она не мешает водяному пару выйти из конструкции.
