Монолитная плита в качестве фундамента. Анализ грунта

Монолитная плита в качестве фундамента. Анализ грунта

Монолитный фундамент в любом случае требует огромного расхода строительных материалов, что отрицательно сказывается на стоимости строительства. Задача проектанта – спроектировать монолитную плиту таким образом, чтобы, не перерасходуя арматуру и бетонную смесь, построить фундамент для дома с солидным запасом прочности и долговечности. Сделать это можно только при условии, что были проведены предварительные изыскания на участке.Проектант должен быть в курсе таких параметров:· насколько глубоко промерзает грунт зимой;· какова максимальная снеговая нагрузка на объект в течение зимы;· несущие способности и водонасыщение грунта, как минимум, по углам и в центре будущего дома;· планируемая масса здания вместе с мебелью и людьми, в том числе в пересчете на его площадь.Допустимая нагрузка на монолитный плитный фундамент прямо зависит от типа грунта: в среднем это 0,5 кгс/см2 для твердых глин и супесей, но лишь 0,35 кгс/см2 для плотного песка и суглинка, и всего 0,25 кгс/см2 у пластичной глины и недостаточно плотного песка.Ситуация еще больше усугубляется, если грунтовые воды подтапливают участок – вероятный перекос фундамента заставляет вообще отказаться от плиты в пользу свай.Проектируя монолитную плиту, общую массу объекта делят на площадь здания и проверяют, соответствует ли она несущим способностям почвы.Если расчет показывает, что для строительства надо закладывать плиту фундамента толщиной более 35 сантиметров, проект признается нецелесообразным, и профессионалы ищут другое решение. Устройство фундамента толщиной меньше 15 сантиметров обычно не практикуется.

Монолитная плита фундамент толщина. Что дают плите рёбра, и как обойтись без них

Из вышесказанного ясно, что толщина плиты может быть уменьшена благодаря локальным утолщениям, называемым рёбрами жёсткости. Так как они предусматриваются под всеми несущими стенами и имеют полноценное объёмное армирование, основную часть нагрузок утолщения воспринимают сами, передавая лишь часть усилий плите, объединяющей балки между собой.

Это и даёт возможность не просто уменьшить толщину монолита, но и внутренний каркас горизонтальной части сделать не объёмным, а плоским.

Схема тонкой плиты фундамента с направленными вниз рёбрами

Примечание: Фактически, такая плита выполняет функции пола по грунту – разница только в том, что она здесь жёстко соединена с ленточной частью, а не является плавающей.

Когда монолитная плита выполняется в плоском варианте, главной задачей проектировщика является выбор такой толщины, которая обеспечит ей отличное сопротивление продавливанию. При отсутствии рёбер справиться с этой задачей лучше всего помогает подготовительная бетонная плита толщиной 100 мм (бетонная подготовка, подбетонка).

Гидроизолированная подготовительная бетонная плита

Бетонная подготовка — это слой монолита, заливаемый по грунту из тощего неармированного бетона, и выполняет она три основные функции:

• выравнивает грунт и восполняет недостаток его прочности;
• защищает базу дома от подпора грунтовых вод;
• является основанием для монтажа рулонной гидроизоляции, и уберегает её от механических повреждений.

На заметку: Вариант с подготовительным бетонированием является классическим, в масштабном строительстве применяется именно это способ. При проектировании домов подбетонку всегда проектируют для домов с подвальными этажами. У поверхностных плит данную функцию выполняют ПВХ геомембраны и слои пенополистирольной теплоизоляции, так как здесь вероятность подпора грунтовых вод сводится к нулю.

Фундамент монолитная плита калькулятор. Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Монолитная плита фундамент технология. Виды монолитного фундамента

Монолитным называют фундамент, который представляет собой цельную железобетонную или бетонную конструкцию. Его изготавливают прямо на стройплощадке ― делают форму для фундамента, при необходимости ― армируют металлическими прутьями, затем заливают бетоном.

Монолитным может быть и ленточный фундамент, и плитный, и свайный , и столбчатый, если плиты, столбы, сваи или ленты состоят не из отдельных частей, а из цельного «куска» железобетона.

В статье мы рассмотрим монолитный фундамент в традиционном понимании, то есть только плитный. Он представляет сплошное железобетонное основание под дом.

Плитный фундамент бывает трёх видов:

1. Классический сплошной , когда бетонную или железобетонную плиту заливают на строительной площадке.

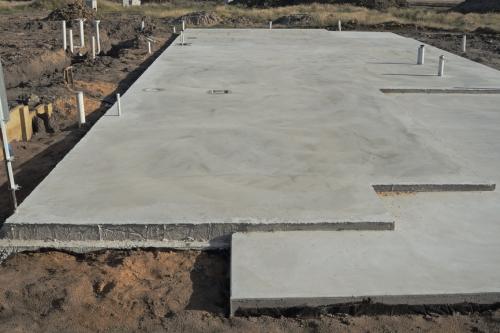

Сплошной монолитный фундамент под дом

2. УШП (утеплённая шведская плита) . Её тоже заливают на месте строительства. Это та же бетонная или железобетонная плита, но утеплённая (снизу и по бокам). В ней уже встроены все коммуникации, в том числе система тёплого пола. Далее мы рассмотрим, как сделать такой фундамент своими руками.
   Коэффициент теплопроводности такой плиты почти в два раза меньше, чем такой же железобетонной без теплоизоляции. Это значит, УШП лучше держит тепло.
   Представим, что у вас в доме из отопления ― только тёплый пол. На улице зима, морозы. Внезапно отключают электричество, тёплый пол тоже перестаёт работать. Если у вас фундамент УШП, пол ещё несколько дней останется тёплым. Если фундамент из железобетонной плиты без утеплителя ― пол остынет в разы быстрее, дома будет прохладно и неуютно.
3. Сборно-монолитный . На стройплощадку привозят готовые железобетонные плиты под фундамент, укладывают их в котлован и заливают бетоном.
   Такой вариант рассматривать не будем, его используют достаточно редко ― например, когда надо сделать небольшой разноуровневый фундамент из бетонных плит, как на фото ниже.




   Разноуровневый сборно-монолитный фундамент

   Эксперты считают, что сборно-монолитный вариант уступает в прочности сплошному и УШП. Конструкция условно монолитная, но слой бетона, соединяющий плиты, не слишком толстый. В слабых местах ― на стыках плит ― могут появиться трещины.

Монолитная плита фундамент расчет. Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Ручная вязка арматуры Источник dostroyka.com

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

1. Собранный нижний пояс укладывают на подпорки.
2. Устанавливают поперечные прутки.
3. Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Монолитная плита фундамент: плюсы и минусы. Разбираем плюсы и минусы фундамента из монолитной плиты

Большинство практикующих строителей считают плитный фундамент самым надежным типом силовых конструкций особенно для частного домостроения, обосновывая это практичностью основания и значительным запасом прочности.

Расскажем в статье о плюсах и минусах фундамента из плит, какие виды конструкций существуют, а также сравним ценовые характеристики с другими типами оснований.

Преимущества

Преимущества плитных фундаментов:

1. Запас прочности и высокая износостойкость . За счет большой площади опоры силовая конструкция способна воспринимать значительный вес от сооружения, а также противостоять нагрузкам со стороны грунта при сезонных температурных перепадах.
2. Широкая сфера применения. Соблюдая технологию, застройщик способен возвести надежную плитную конструкцию практически на любом типе грунта под кирпичный дом в несколько этажей или любую легковесную постройку.
3. Независимость устойчивости основания от глубины промерзания почвы. Устройство плитного фундамента включает уплотненную подушку из нерудных материалов, свойства которой нивелируют воздействие грунта на конструкцию в зимний период.
4. Достаточная жесткость плиты и равномерное распределение нагрузки по всей площади основания. Даже в том случае, если в процессе эксплуатации плита просядет, это не повлечет за собой значительных повреждений для дома в целом.
5. Железобетонная плита выполняет функцию чернового пола в доме . В холодных регионах распространено применение плит со встроенной системой теплого пола, что позволяет застройщику сэкономить на черновой отделке и сразу перейти к монтажу чистового напольного покрытия.
6. Возможность реализации своими руками технологии частично или полностью.
7. Стойкость к сезонным подвижкам грунта . Даже на «плывучих» грунтах плитный фундамент не будет деформироваться под действием сторонних напряжений, поскольку конструкция будет подниматься и опускаться вместе с земельными массивами. Это качество представленной силовой конструкции обеспечивает долгий срок службы и надежность сооружения.

Монолитная плита под дом. Достоинства и разновидности монолитной плиты

Рассмотрим монолитный фундамент, плюсы и минусы этого типа для дома, а также, чем он отличается от ленточного. Главная особенность такого основания заключается в том, что он имеет высокую устойчивость к различным изменениям в грунте, например, пучению или во время движения грунтовых вод. Это обеспечивает ему высокую надёжность на мягких грунтах.

Одним из плюсов монолита является распределение веса по всей площади конструкции, что позволяет зданию проседать в землю меньше и равномернее. При сдвигах почвы вся конструкция немного «плывёт» по поверхности. Это даёт дополнительную защиту от сейсмической активности, так как дом просто съедет, а вероятность того, что фундамент при этом сломается намного меньше.

Как и при ленточном основании, плита делается из железобетона, а её толщина не должна быть меньше 25-30 см для безопасной прочности. Чаще всего заливка плиты происходит по слоям, которым дают подсохнуть. После этого фундаменту даётся время на набор прочности и его сушат 25-30 дней.

Пример подсыхающей монолитной плиты Источник brusovoy-srub.ru

Для установки фундаментной плиты не требуется разрывать траншеи, но нужно проводить подготовительные работы для улучшения качества. Независимо от того ленточный или плитный фундамент выбран под постройку, придётся снять слой почвы. У «ленты» роется траншея, а у плиты требуется сделать котлован.

Чаще всего снимается верхний слой гумуса, после чего площадка выравнивается. На подготовленную поверхность нужно насыпать слой дренажа (из щебня или аналогичного материала) и песка (для уменьшения последствий вспучивания).

По окончанию подготовки следует положить слой гидроизоляции поверх песка и сделать опалубку, в которую и будет заливаться бетон. Перед этим рекомендуется подложить под фундамент теплоизоляцию в виде экструдированного пенополистирола. Это поможет уменьшить отток тепла в землю.

Фундамент монолитная плита, плюсы и минусы, которого являются определяющим фактором при выборе его в качестве основы, редко используется вместо ленты из-за своих особенностей. Но иногда геологические условия не позволяют выбрать другой вид фундамента.

Схема утепления монолитной основы Источник www.porplast.ru

Одним из минусов плитного основания является длительность постройки. Каждый слой должен просыхать некоторое время, а готовая плита около месяца, поэтому весь процесс постройки займёт много времени. Но это можно считать и плюсом, так как не требуется оборудовать перекрытие для 1 этажа.

Также на такой фундамент уходит много средств из-за арматуры, бетона и теплоизоляции, но имеет смысл сначала произвести расчёт, так как может получится что «лента» выйдет дороже или аналогично по затратам.

При подготовке к заливке потребуется тщательно выравнивать участок, а для этого рекомендуется использовать специальную строительную технику. Главным недостатком плитного основания является сложность обустройства подвала, так как сделать его можно только в том случае, если плита будет выступать в роли пола цокольного этажа.

Существует несколько разновидностей плитного фундамента, которые отличаются по форме или типу сборки:

• Сборная плита делается из готовых блоков из железобетона, которые укладываются на готовый котлован, в который положили дренаж, песок и утеплитель. Главным плюсом такой конструкции является её быстрая сборка.
