Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Теплый пол электрический кабель. Электрический теплый пол – преимущества и недостатки

Плюсы:

• возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;

• равномерное нагревание всей площади помещения;

• неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;

• сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);

• возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;

• отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );

• сравнительно простая технология монтажа;

• эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;

• длительный срок эксплуатации.

Минусы:

• значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;

• опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;

• наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);

• исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;

• уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;

• дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

• климатическая зона, в которой построен дом (частный или многоквартирный);

• объем помещения (площадь);

• тип пола (вид напольного покрытия);

• уровень теплоизоляции помещения (степень утомлённости);

• состояние теплого контура (окна, двери) и уровень теплопотерь через них;

• назначение помещения (жилая комната, промышленный объект);

• цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

• степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150 Вт/м.кв.

Кабельный теплый пол подключение. Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
1. К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
2. В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
3. Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
4. Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

H2_2Схема подключения электрического теплого пола:

1. Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4. Зажать клеммы плоскогубцами.
5. Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7. Изолировать клеммы битумным скотчем.
8. Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. Подключить провод термодатчика к термостату.
11. Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. Проверить работу системы.
13. Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Источник: https://interer-i-dekor.ru-land.com/stati/ustanovka-teplogo-pola-kabelnogo-sposoby-montazha

Монтаж электрического теплого пола. Тонкости монтажа электрического теплого пола

Последнее десятилетие огромную популярность стала иметь система теплых полов. Ведь ее установить возможно своими руками без помощи специалистов. Также это эффективный способ создания комфорта в загородном доме или квартире.

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Плюсы и минусы

Электрический теплый пол отличается рядом весомых преимуществ:

1. Возможно его использование как основного, так и вспомогательного источника отопления;
2. Нагрев поверхности происходит равномерно;
3. Возможность установки с различными напольными покрытиями (линолеум, ламинат, керамическая плитка);
4. Можно самостоятельно регулировать температуру как во всей квартире, так и в отдельных частях;
5. Это экологически чистая продукция, которая не наносит вреда здоровью;
6. Длительный срок эксплуатации;
7. Не занимает полезного места в жилом помещении, тем самым вид интерьера не изменяется.

Минусы:

1. Высокая стоимость продукции;
2. Нельзя использовать такой обогрев под паркет или половую доску, так как под воздействием высоких температур древесина деформируется;
3. Кабели создают электромагнитное поле;
4. При неправильном монтаже появляется риск поражения электрическим током.

Особенности установки

Имеется три способа установок электрического пола:

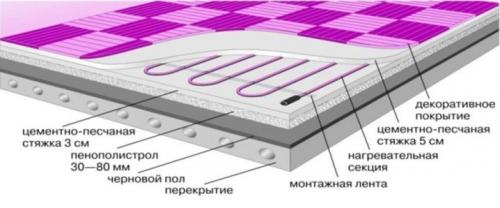

• Установка в слой стяжки с последующим покрытием напольным материалом;
• Укладка поверх самой стяжки под плитку;
• Монтирование системы под напольное покрытие (пленочное отопление).

Первый способ укладки используется для жилых помещений. В этом случае рекомендована установка кабельных теплых полов. Под систему отопления монтируется слои гидроизоляции и теплоизоляции.

Монтаж состоит из нескольких этапов:

• Укладывание гидроизоляционного материала;
• Монтаж теплоизоляции;
• Закрепление нагревательных кабелей;
• Создание стяжки.

При установке электрического теплого пола (ЭТП) под ламинат, деревянное покрытие и линолеум используют пленочное отопление (инфракрасную пленку). Инфракрасные лучи эффективно проходят через материалы и прогревают поверхность пола.

Технология выполнения монтажных работ:

• Необходимая поверхность накрывается фольгированным материалом;
• Если есть необходимость, то дополнительно создается гидроизоляция;
• Установка нагревательных элементов (инфракрасная пленка);
• Проверка электросистемы обогревательного элемента;
• Нанесение финишного покрытия.

Под кафель устанавливают электрокабели и нагревающие маты. Плюсом нагревающих кабелей является то, что возможно самостоятельно определить шаг укладки (интервал между кабельными шнурами). Электронагревательные элементы закрепляются с помощью монтажной ленты.

Подготовка основания

Правильно подготовленное основание для укладывания электрического пола является показателем качества будущего напольного покрытия.

Алгоритм работ:

1. Основание должно быть чистым и ровным. Фундамент очищается от загрязнений и, если есть необходимость, выравнивается с помощью цементной смеси. Трещины и прощелины тщательно заделываются. Бетон и керамогранит выравнивается при помощи шлифовальной машины.
2. Измерение помещения. Правильно выполненные замеры помогают ускорить процесс монтажа системы.
3. Грунтовка поверхности чернового пола. Грунтование позволяет лучше скрепить основание с цементной стяжкой.
4. Далее укладывается гидроизоляционный слой при помощи полиэтилена, который должен заходить на стену на 10 см.
5. Размещение по периметру основания демпферной ленты. Она предназначается для равномерного распределения тепла по поверхности.

Как рассчитать материал и мощность?

Необходимо знание коэффициента мощности для того, чтобы узнать, достаточным ли будет обогрев помещения. Также это позволяет правильно определиться с размером и количеством материала.

Кабельный теплый пол под ламинат. Какой электрический теплый пол лучше под ламинат

Существует три системы электрического подогрева пола, которые могут быть использованы для установки под ламинат:

1.Кабельный теплый пол

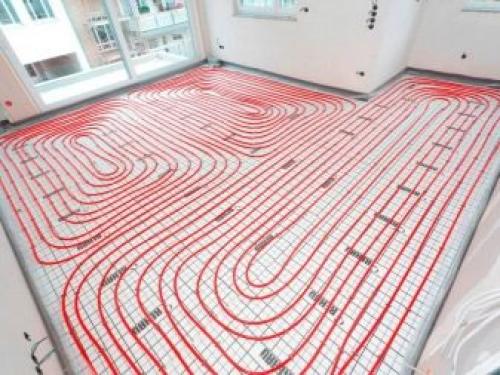

Нагревательный резистивный кабель разматывается из бухты. Пользователь самостоятельно рассчитывает его длину и определяет способ укладки. Уложенный кабель монтируется на специальные ленты с фиксаторами или на металлическую сетку.

Монтаж кабельного пола предполагает обязательное устройство стяжки. Высота (толщина) стяжки достигает 40 мм, что и является основным фактором, который ограничивает распространение кабельной системы подогрева пола.

Исходя из физических параметров и технических характеристик системы, можно обосновать нецелесообразность использования кабельной системы под ламинат:

• высокий расход электроэнергии, существенная часть энергозатрат приходится на обогрев самой стяжки;

• более высокая, по сравнению с другими системами, сложность регулирования температурного режима;

• необходимость знания точного места установки мебели, чтобы избежать перегрева пола.

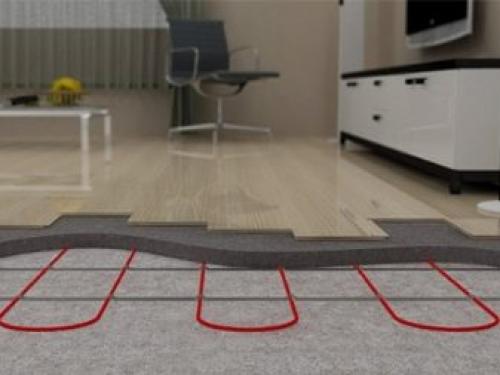

Монтаж кабеля под ламинат проводится аналогично тому, как выполняется монтаж электрического теплого пола под плитку. А ввиду наличия толстой стяжки, специфика в монтаже самого ламината отсутствует.

Вывод : нецелесообразно использовать кабельный теплый пол под ламинат.

2.Тепломаты (нагревательные маты для пола)

Система теплый пол, при которой нагревательный кабель изначально уложен в маты. Отличительная особенность – в матах используется более тонкий кабель, зафиксированный на заданном расстоянии, что исключает расчет шага укладки.

Монтаж электрических матов происходит быстро, а толщина стяжки сокращается на 5-10 мм. Однако с точки зрения устройства теплого пола под ламинат, минусы этой системы аналогичны недостаткам предыдущей.

Вывод : такой способ более приемлем для монтажа ламината, однако также имеет более выгодную альтернативу.

3.Пленочный или инфракрасный теплый пол

Как утверждают мастера, монтаж пленочного теплого пола под ламинат , является наиболее предпочтительным вариантом.

Достоинство в эффективности и экономичности (как в процессе монтажа, так и в процессе эксплуатации).

При установке инфракрасного пола нивелируются такие недостатки ламината, как:

• выделение формальдегида, который в большинстве случаем используется как связующее вещество при изготовлении ламелей;

• растрескивание ламели по шву или расслаивание по толщине. Появляется вследствие неравномерного или резкого нагрева;

С точки зрения потребления электрической энергии – пленочный пол самый экономный вариант отопления.

Нагревательный кабель под плитку. Этап #3 – Монтаж матов или кабеля

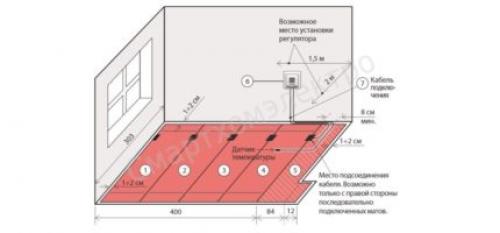

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

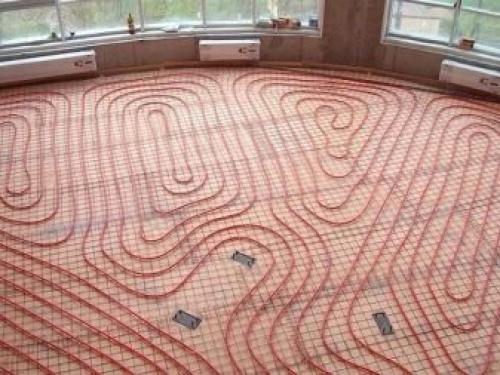

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.
