Технические характеристики и параметры светодиодов. Технические характеристики светодиодов. Сравнительные таблицы

Технические характеристики и параметры светодиодов. Технические характеристики светодиодов. Сравнительные таблицы

Условно все светодиоды можно разделить на две большие группы:

Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.
К ним можно отнести 4 популярных вида:

• SMD

• COB

• Filament

• PCB STAR

К индикаторным относится dip светодиоды. Рассмотрим сперва их.

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

• в устройствах индикации

• в панелях электронных приборов

• световых табло

• или елочных украшениях

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Обратите внимание

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров.

А также расшифровка маркировки их названий и обозначений (для просмотра нажмите на соответствующую вкладку):

Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.

В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.

Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.

Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:

О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.

Почему они так популярны? Конечно из-за своих достоинств:

• продолжительный срок службы

• ну а самое главное – высокая светоотдача

Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:

COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.

Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.

По-другому их называют светодиодными матрицами. Их достоинства:

• разнообразная форма сборки светодиодов

Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.

Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.
Она стойка не только к высоким температурам, но самое главное выдерживает без последствий огромное количество циклов нагрев-остывание.

На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.

Сверхяркие светодиоды характеристики. Какие бывают сверхяркие светодиоды

Сверхяркие светодиоды – это источники светодиодного освещения мощностью от 1 Ватта с силой тока 300 мА и выше, обладающие высокой яркостью свечения. Светодиод мощностью 10 Ватт получают при использовании 10 таких светоизлучающих диодов в виде матрицы.

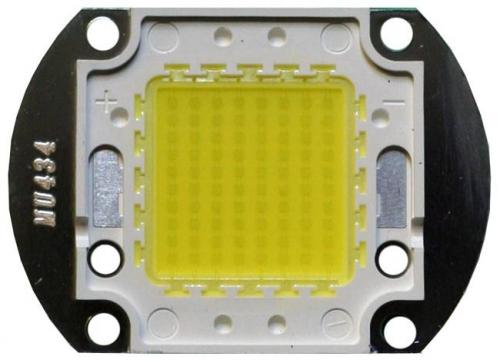

Светодиодная матрица мощностью 80 Ватт.

Как устроен сверхъяркий светодиод

Ультраяркий светодиод имеет такую же конструкцию, как и обычный, c той лишь разницей, что светоизлучающие кристаллы в нем устанавливаются на специальное основание, а в мощном сверхъярком led в конструкции предусмотрен теплоотвод. Во всем остальном – это такой же светоизлучающий диод с p-n переходом, который в результате протекания электрического тока создает оптическое излучение.

Разновидности

Деление сверхярких  светодиодов на виды является довольно условным, т.к. каждый имеет свои уникальные характеристики.

На сегодняшний день основными странами-производителями ультраярких светодиодов являются США (компания « CREE »), Тайвань (компания «Epistar») и, конечно же, Китай.

Наиболее полную классификацию таких светоизлучающих диодов предоставила компания «CREE», в  соответствии с которой их можно разделить на следующие типы:

• в стандартных корпусах круглого (3 и 5мм) или овального (4 и 5мм) сечения с двумя выводами STD (серии 374, 503, 512, 535, 4SM, 5SM и т.д.);
• в корпусе типа P4 (« Пиранья ») (серии Р41, Р42, Р43);
• в корпусах для поверхностного монтажа PLCC (серии LM1, LM3, LM4, LA1, LN6, LP6 и т.д.).

Последняя группа led является наиболее разнообразной и востребованной. В нее входят светодиоды разных цветов с различным количеством кристаллов. Они также отличаются углами рассеивания и размерами.

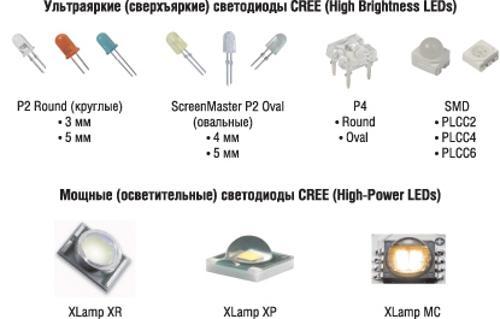

На фото показан внешний вид ультраярких и мощных светоизлучающих диодов согласно классификации фирмы «CREE».

Мощные сверхяркие

В отдельную группу можно выделить мощные сверхяркие светодиоды XLamp. Их главной конструктивной особенностью является наличие радиатора для отвода тепла, вызванного большим рабочим током (350мА и выше).

Чем эффективнее отвод тепла – тем больше время работы сверхъяркого мощного светодиода.

Данная группа имеет три варианта исполнения – XR, XP и MC. Они отличаются между собой формами и размерами корпусов. Именно они нашли широкое применение во внутреннем и наружном освещении автомобилей.

Светодиоды SMD

LED SMD также можно условно отнести к мощным сверхъярким светоизлучающим диодам. Они имеют несколько серий (3528, 5050,3014, 3020, 2835 и т.д.). Но самым востребованным на рынке светодиодного освещения является SMD 5050 .

Он нашел широкое применение в светильниках благодаря белому цвету свечения. Мощность такого led может достигать 1Вт, поэтому его корпус имеет теплоотвод.

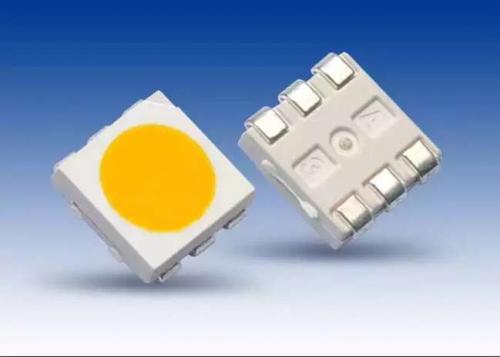

На фото мы можем увидеть, как выглядит LED SMD 5050.

Характеристики

Самой важной из всех характеристик является рабочий ток. Ультраяркие мощные светодиоды работают на постоянном токе, и превышение его значения приводит к выходу из строя led. Средний рабочий ток сверхъяркого равняется 15 – 20мА, ток мощного ультраяркого светодиода может достигать и 1А.

Рабочим напряжением (далее U) называют величину падения напряжения на светодиоде. Светоизлучающие диоды выпускаются с рабочим U равным 1,5 – 4 В. Диоды разных цветов имеют различное U(самое низкое имеют диоды инфракрасного цвета – 1,5-1,9В, а самое высокое – белый диод – 3-3,7В). Одним драйвером с постоянным выходным U = 12В возможно подключение, например, четырех светоизлучающих диодов с рабочим U = 3В или двенадцати светодиодов с рабочим U = 1В.

Средний показатель мощности для ультраярких светодиодных источников составляет 0,2-0,3Вт, а для мощных сверхярких источников — 1 Вт.

Если на коробке мощного светодиода указаны ток и напряжение, но не указана мощность, определить ее довольно легко,  перемножив указанные значения между собой.

Для получения необходимой интерьерной подсветки важными показателями будут: цвет свечения, угол рассеивания, световой поток.

Сверхяркие мощные светодиоды представлены в следующей цветовой гамме: янтарный, оранжевый,  синий, зеленый, красный и белый. В свою очередь белый цвет может выдавать холодный белый свет (5000 – 7000K), белый (3500-5000К), теплый белый (2700-3500К).

Угол рассеивания варьируется от 15º до 120º в зависимости от типа. Самый маленький угол рассеивания имеет серия в стандартном корпусе круглого сечения, а самый большой – серия PLCC. Использование сверхярких светодиодов с разными углами рассеивания дает возможность расставлять необходимые акценты в интерьере.

Световой поток играет важную роль для получения заданного уровня освещенности помещения.

Особенности питания

Перед подключением светодиода необходимо внимательно изучить, на какой ток и напряжение он рассчитан. Ультраяркие подключают через драйвер, который дает возможность стабилизировать ток, необходимый для нормальной работы LED. Драйвер с выходным напряжением 12В подключается к сети 220В.

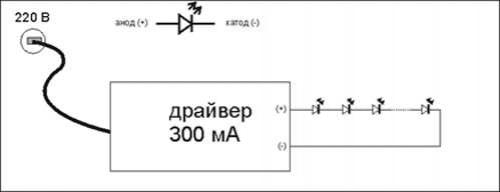

Ниже приведена простейшая схема подключения нескольких светодиодов через драйвер.

Характеристики светодиодов 3 мм. Виды, характеристики, маркировка SMD-светодиодов

Освещение – важное условия для работы и комфорта человека. Долгое время применялись в качестве источников света лампы накаливания, потом люминесцентные лампы, для мощных прожекторов и фонарей использовали галогеновые лампы, ДРЛ и ДНаТ.

В XXI веке произошла смена поколений осветительных приборов, и рынок более чем на половину занимают светодиодные светильники, их часто называют на зарубежный манер LED-светильниками или лампами. В зависимости от конструкции и мощности они представляют собой либо светодиодные COB-матрицы, либо сборки из отдельных светодиодов .

Разновидности светодиодов

Первые LED-светильники и лампы строились на базе 5-мм выводных светодиодов . Они не отличались высокой энергоэффективностью, ценой и надежностью, но это была первая ступень в развитии нового источника света. Долгое время такие светодиоды применялись в качестве индикаторов бытовой и промышленной технике и в качестве излучателей для носимых фонариков.

Позже их заменили светодиоды выполненные в безвыводных корпусах, так называемые SMD (surface mounted device, рус. приборы для поверхностного монтажа).

Если 5 мм светодиоды монтировались в плату через отверстия, то SMD запаиваются прямо на поверхность платы, что ускоряет их сборку и снижает стоимость светильника. У них вместо ножек расположены контактные металлические площадки, от 2 и более штук, в зависимости от количества цветов и кристаллов в одном корпусе.

В общем случае выделяют три типа светодиодов:

1. Выводные (3, 5, 10 мм – диаметр колбы и прочие).

2. SMD (их разнообразие мы рассмотрим в этой статье).

3. COB светодиоды – это матрицы из кристаллов расположенных на плате под единым слоем люминофора. Расшифровывается, как Chip-On-Board, рус. чипы на плате. Их внешний вид на рисунке выше.

СМД светодиоды используют в лампах с различными цоколями , прожекторах, светодиодных лентах, настольных LED-лампах и прочих осветительных приборах.

Характеристики SMD светодиодов

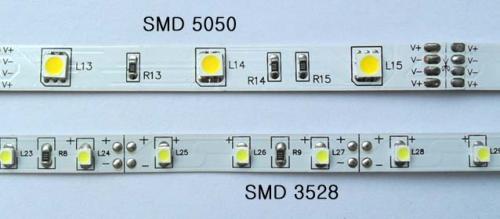

Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном на светодиодных лентах , в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.



SMD-светодиоды в своей маркировке содержат свои габаритные размеры – длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 – 3.4В.

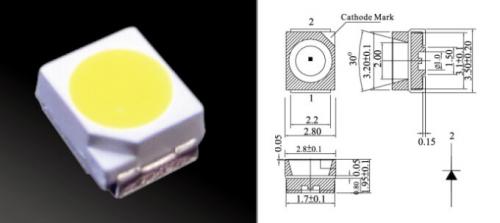

SMD3528 технические характеристики

Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

ток – 20 мА;

мощность – 0.06 Вт;

световой поток – 5-7 лм;

габариты – 3.5х2.8х1.4 мм;

температура до 80 °C;

на лицевой части корпуса есть срез – с этой стороны катод (минус).



В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

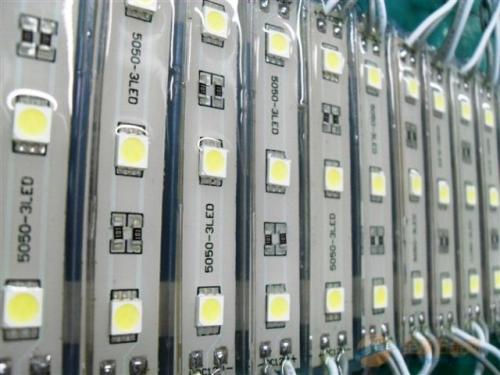

SMD5050 технические характеристики

Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.



Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

Источник: https://stroika-i-remont.info/stati/rabochiy-tok-svetodioda-kak-opredelit-tok-svetodioda

Мощность светодиодов таблица. Какие диоды используются в фонариках?

Мощные светодиодные фонари начались с устройств с матрицей 5-мм.

LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.

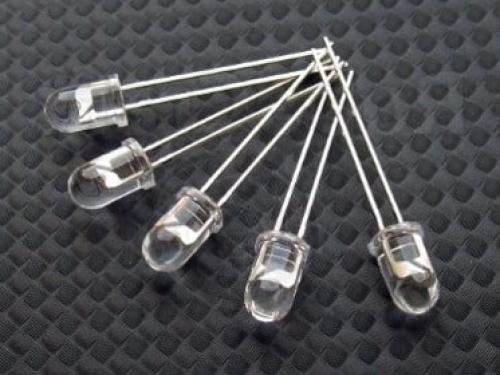

5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.

Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.

Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.

В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.

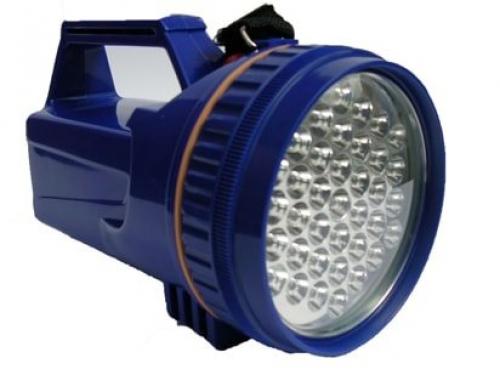

Поисковый фонарь на 5мм светодиодах

Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.

В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

Источник: https://stroika-i-remont.info/stati/rabochiy-tok-svetodioda-kak-opredelit-tok-svetodioda

Вольт-амперная характеристика светодиода. Производные величины

• Прямая вольт-амперная характеристика I_f ( U_f ) (рис. 2а).

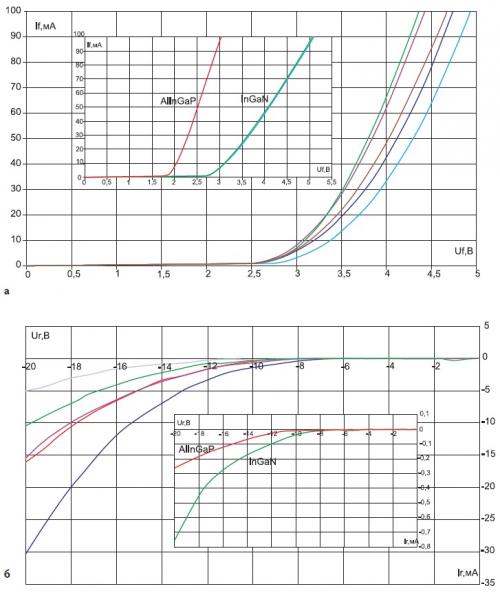

  Рис. 2. ВАХ светодиодов:
  а) прямые;
  б) обратные.
  На сносках показаны примеры ВАХ для различных материалов излучающих кристаллов

  Показывает динамику изменения прямого тока при изменении приложенного напряжения в прямом смещении светодиода. Применяется для расчета динамических характеристик устройств управления и питания светодиодов, а в совокупности с  P ( T_a ) или P ( I_f ) (подробно эти параметры описаны в разделе «Группа фотометрических и энергетических характеристик излучения. Производные величины » )  — для расчетов светотехнических характеристик при изменении указанных электрических параметров. Крутизна ВАХ характеризует динамические характеристики светодиода.

• Обратная вольт-амперная характеристика I_r ( U_r ) (рис. 2б).

  Показывает изменение обратного тока в зависимости от приложенного обратного напряжения. Как и параметр I_r (обратный ток), может косвенно определять качественные показатели структуры и светодиода.

• Динамическое сопротивление R_dyn (рис. 3).

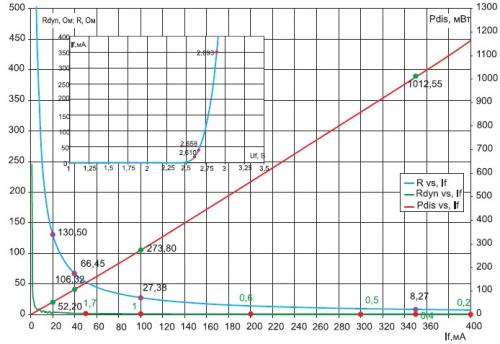

  Рис. 3. Потребляемая электрическая мощность Pdis и динамическое сопротивление Rdyn. На сноске сверху показана исходная прямая ВАХ

  Показывает отношение приращения прямого тока к приращению изменения прямого напряжения. Используется при расчетах нагрузочных характеристик буферных каскадов, ключевые элементы которых управляют режимом работы светодиода.

• Потребляемая электрическая мощность P_dis (рис. 3).

  Показывает потребляемую электрическую мощность при заданном прямом токе (заданной плотности тока) через светодиод ( p-n -переход). Применяется для расчетов источников питания для светодиодов или устройств на их основе, расчетов КПД, эффективности излучения и др.

• Температурная зависимость прямого тока I_f ( T_a ) (рис. 4).

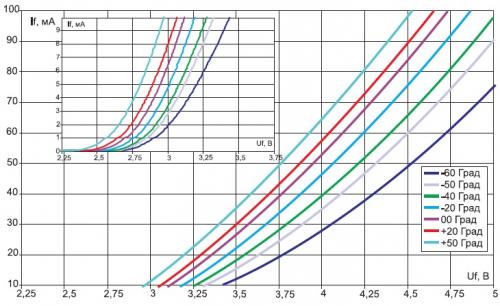

  Рис. 4. Семейство ВАХ светодиодов при разных температурах. На сноске сверху — экспоненциальный участок при малых токах

  Зависимость значения прямого тока от температуры окружающей среды при неизменном прямом напряжении .

• Температурная зависимость прямого напряжения U_f ( T_a ) (рис. 4).

  Зависимость значения прямого напряжения от температуры при неизменном прямом токе .

• Зависимость прямого напряжения от времени наработки U_f ( t ) (рис. 5).

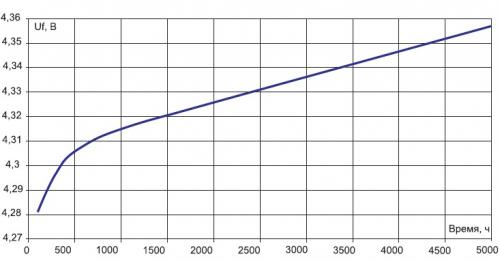

  Рис. 5. Зависимость прямого напряжения от времени наработки

  Применяется для коррекции электрических режимов светодиода или оконечных устройств управления им со временем наработки.

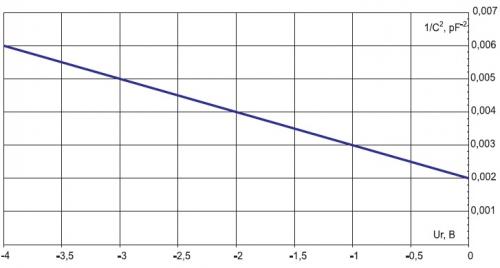

• Вольт-фарадная характеристика С_f ( U_f ) (рис. 6).



  Рис. 6. Пример вольт-фарадной характеристики

  Зависимость емкости структуры излучающего кристалла, обусловленной наличием объемного заряда в приповерхностной области полупроводника, от приложенного к ней напряжения. Используется для определения качества гетероструктуры.

Светодиоды характеристики, справочник. Что такое светодиод — подробное описание характеристик и типов

Светодиоды присутствуют везде: в домах, автомобилях, телефонах. С их помощью обеспечивается яркая подсветка экранов гаджетов, выпускаются экономичные источники освещения. Сейчас это незаменимые источники света. Рассмотрим устройство и технические характеристики основных видов светодиодов.

Что такое светодиод

Светодиод (от английского Light Emitting Diode, или LED) – это твердотельный электрический источник искусственного света, изготовленный из полупроводниковых материалов p- и n- проводимости. Используя несколько технологий – напыление через маски, травление, эпитаксиальное осаждение и пр., получают p-n переход.

В полупроводниковом материале p-типа носителями тока являются «дырки» – атомы кристалла полупроводника, у которых легированием специальными металлами создают нехватку электронов. В n-материалах носителями являются избыточные электроны в кристалле.

«Дырка» фактически неподвижна. Она имеет положительный заряд, равный заряду электрона. Электрон, «перескакивая» с внешней орбиты одного атома на внешнюю орбиту соседнего, передвигает в обратном направлении «дырку».

Принцип работы или что светится в светодиоде

Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда — «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.

Схема работы светодиода.

Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».

Энергия высвобождается в виде квантов света . Они эмитируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.

Схема получения света в p-n-переходе.

Напряжение для питания перехода прикладывается «+» – к аноду диода, а «-» – к катоду.

Конструкция

Устройство светодиода в вертикальном разрезе.

Сиреневым цветом изображена теплоотводящая подложка. Серыми трапециями – сечения светоотражающего рефлектора-отражателя кольцевой конфигурации из алюминия. В центре голубой – чип-кристалл светодиода с подключенными золотыми или серебряными проволочками, подпаянными к выводам анода и катода.

Виды светодиодов

Светодиоды – устройства довольно «молодые». Их окончательная классификация еще не сложилась. Поэтому многие известные производители используют собственные системы подразделения.

По одной из них светодиоды по назначению группируют так:

1. Индикаторные.
2. Осветительные.

Индикаторные в своей группе делятся на следующие виды.

DIP-диоды

Аббревиатура получена от Dual In-line Package или «двойное размещение в линию». Обычно корпусы – цилиндры, но есть и параллелепипеды. На нижнем торце проволочные аксиальные выводы, параллельные основной оси симметрии корпуса. Вывод катода меньшей длины, чем анода.

Вид ДИП-светодиода над печатной платой, видна пайка в металлизованные отверстия.

Деление на типы – по диаметру корпуса и линзе на верхнем торце. Диаметры от 2-3 до 20 мм и более. Цвет свечения – любой, белых оттенков несколько.

Один из типов – мигающий 2-мя цветами, имеет 3 вывода.

Straw Hat

Дословный перевод – соломенная шляпа или брыль. Применяя к светодиодам – корпус похож на шляпу с округлым верхом.

Вариант ДИП-светодиода под названием Straw Hat или «соломенная шляпа».

Видны выводы разной длины, короткий – катод. Видны и ограничители высоты установки. Под линзой – кристалл с желтым люминофором.

Super Flux “Piranha”

Прямой перевод – сверхпоток. Piranha – перевод на русский язык – пиранья. Название светодиод получил из-за особенностей металлических выводов в виде узких полосок. Для упрощения установки в отверстия печатной платы у концов выводов при штамповке срезали углы. Так получились острые «зубы» хищной рыбы.

На выводе отштампованы «плечики» – ограничители, задающие высоту корпуса над платой. Так открыли корпус для охлаждения воздухом снизу. Кристаллы для пассивного охлаждения разместили на верхних торцах выводов.

Разместив в корпусе 2 или 3 чипа, увеличили поток света. А диод попал в группу сверхъярких.

В результате получили светодиодный ретрофит лампы накаливания. Часто лампу некорректно называют светодиодной лампой накаливания.

Характеристики светодиодов 5 мм. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики.

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

Цвет	Длина волны	Напряжение
Инфракрасный	от 769 нм	до 1.9 В
Красный	610-760 нм	от 1.6 до 2.03 В
Оранжевый	590-610 нм	от 2.03 до 2.1 В
Желтый	570-590 нм	от 2.1 до 2.2 В
Зеленый	500-570 нм	от 2.2 до 3.5 В
Синий	450-500 нм	от 2.5 до 3.7 В
Фиолетовый	400-450 нм	от 2.8 до 4 В
УльтраФиолетовый	до 400 нм	от 3.1 до 4.4 В
Белый	широкий спектр	от 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

• малой – менее 0,5 ватт;
• средней – 0,5-3 ватта;
• большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

Цветовая температура

От цветовой температуры светового излучения зависит комфортность зрительного восприятия искусственного светодиодного освещения. В продаже представлены линейки светоизлучающих диодов с разным оттенком белого свечения:

• 2700-3500 Кельвинов – теплое;
• 23500-5000 Кельвинов – нейтральное/дневное;
• выше 5000 Кельвинов – холодное.

Габариты

Светодиоды различаются по типоразмеру и габаритам. Измерение длины и ширины изделия позволяет точно определить модификацию SMD-светодиода.

Характеристики светодиодов в led лампах. Мощность

Мощность определяется максимальным рабочим током. По этому показателю диоды делятся на 2 группы:

• Маломощные .

Мощный диод – тот, у которого количество Вт достигает единицы. У этого класса примерная величина – 0,06 Вт. Чтобы добиться показателя единицы, понадобится 20 элементов. Их используют, как индикаторы в гаджетах, подсветке кнопок, светильниках и бытовой технике.

Преимущества в том, что они небольшого размера, а, следовательно, имеют маленький нагрев. По этой причине теплоотвод необязателен – ленту можно клеить на поверхность без профиля.

• Мощные .

Светодиоды с высокой мощностью выпускают, как правило, компании-флагманы, которые приняли непосредственное участие в разработках и усовершенствовании led-освещения. Это CREE, Nichia, Osram. Вместе с американскими брендами рынок делит Китай. Продукция дешевле и выбор больше. Но нет именитых компаний. Товары, как правило, можно купить в онлайн-магазинах.

Хороший чип напрямую влияет на мощность – важно, чтобы не было дефектов. Американские бренды гарантируют качественные кристаллы. А вот китайские производители закупают их в Тайване или Корее. Большую роль также играет размеры светодиода и кристалла. Чем больше, тем мощнее, светлее и ярче.

Маркировка и размер полупроводниковых диодов Источник i-a.d-cd.net

Совет! Обращайте внимание на люминофор. Это желтый или оранжевый слой конструкции, его видно сразу. Если пласт толстый и большой, что даже не видно кристалла – это плохой знак. Хороший люминофор стоит не мало. Его обилие говорит о низком качестве и о попытке скрыть маленький кристалл.

Напряжение

Светодиод, в отличие от лампы накаливания, имеет полярность. Это значит, что при неправильном подключении он может выйти из строя. Обращать внимание стоит на прямое падение напряжения светодиода и рабочий ток – продавец указывает их в документации. У каждой маркировки индивидуальные показатели.

Обычные светодиоды рассчитаны на ток 5-20 мА. Но есть и более мощные с рабочим током – от 150 до 500 мА. Самые мощные – матрицы, то есть комбинации светодиодов.

Чем больше напряжения подается на светодиод, тем ярче свет. Однако, если оно слишком высокое, диод перегорает, поэтому важно найти баланс.

Яркость

Помимо яркости самих диодов на свет влияет модификатор. Это может быть оптика, повышающая яркость, или рассеиватель, который ее «съедает». Понять уровень света у той или иной модели можно по количеству люмен. Так можно узнать насколько яркий свет излучают диоды.

Сравнение яркости масляной, электрической, люминесцентной и светодиодной лампы (слева направо) Источник newatlas.com

С помощью люменов определяют, сколько ламп или лент понадобится для освещения комнаты.

Чтобы выбрать подходящее устройство, рекомендуют ориентироваться на люксы. Это параметр, который говорит об освещенности поверхности на 1 метр. Например, прямой солнечный свет – это 30 000-100 000 лк, восходы и закаты дают 400 лк, ночью, при отсутствии дополнительного освещения величина составляет менее 1 лк.

Источник: https://stroika-i-remont.info/stati/rabochiy-tok-svetodioda-kak-opredelit-tok-svetodioda

Напряжение светодиодов по цветам. Как рассчитать резистор для светодиодов — формулы с примерами + онлайн калькулятор

Светодиоды разных оттенков цвета имеют разные по величине прямые рабочие напряжения. Они задаются выбором токоограничивающего сопротивления светодиода. Чтобы вывести световой прибор на номинальный режим, нужно запитать p-n переход рабочим током. Для этого производят расчет резистора для светодиода.

Таблица напряжения светодиодов в зависимости от цвета

Рабочие напряжения светодиодов разные. Они зависят от материалов полупроводникового p-n перехода и связаны с длиной волны излучения света, т.е. оттенка цвета свечения.

Таблица номинальных режимов разных оттенков цвета для расчета гасящего сопротивления приведена ниже.

Из таблицы видно, что на 3 вольта можно включать излучатели всех видов свечения , кроме устройств с белым оттенком, частично фиолетовых и всех ультрафиолетовых. Это вязано с тем, что нужно какую-то часть напряжения источника питания «израсходовать» на ограничение тока через кристалл.

При источниках питания 5, 9 или 12 В можно питать единичные диоды или последовательные их цепочки из 3 и 5-6 штук.

Последовательные цепочки снижают надежность устройств, в которых они используются, примерно в число раз, соответствующее количеству светодиодов. А параллельное включение повышает надежность в той же пропорции: 2 цепочки – в 2 раза, 3 – в 3 раза и т.д.

Но небывалая для источников света длительность их работы от 30-50 до 130-150 тысяч часов оправдывает падение надежности, т.к. от нее зависит срок службы устройства. Даже 30-50 тыс. часов работы по 5 часов в сутки – 4 часа вечером и 1 утром каждый день — это 16-27 лет работы . За это время большинство светильников морально устареет и будет утилизировано. Поэтому последовательное соединение широко используется всеми производителями светодиодных устройств.

Онлайн калькулятор для расчета светодиодов

Для автоматического расчета понадобятся следующие данные:

• напряжение источника или блока питания, В;
• номинальное прямое напряжение устройства, В;
• прямой номинальный рабочий ток, мА;
• количество светодиодов в цепочке или включенных параллельно;
• схема подключения светодиода (ов).

Исходные данные можно взять из паспорта диода.

После введения их в соответствующие окна калькулятора нажмите на кнопку «Рассчитать» и получите номинальное значение резистора и его мощность.

Расчет величины резистора-токоограничителя

На практике используют два вида расчета – графический, по ВАХ – вольтамперной характеристике конкретного диода, и математический – по его паспортным данным.

Принципиальная электрическая схема подключения излучателя к источнику питания.

На рисунке:

• Е – источник питания, имеющий на выходе величину Е;
• «+»/«–» – полярность подключения светодиода: «+» – анод, на схемах показывается треугольником, «-» – катод, на схемах – поперечная черточка;
• R – токоограничивающее сопротивление;
• U_led – прямое, оно же рабочее напряжение;
• I – рабочий ток через прибор;
• напряжение на резисторе обозначим как U_R.

Тогда схема для расчета примет вид:

Схема для расчета резистора.

Рассчитаем сопротивление для ограничения тока. Напряжение U в цепи распределится так:

где R_led – внутреннее дифференциальное сопротивление p-n перехода.

Математическими преобразованиями получаем формулу:

R = (U-U_led)/I, в Ом .

Величину U_led можно подобрать из паспортных значений.

Проведем расчет величины токоограничивающего резистора для LED производства компании Cree модели Cree XM–L, имеющий бин T6.

Его паспортные данные: типовое номинальное U_LED = 2,9 В, максимальное U_LED = 3,5 В, рабочий ток I_LED =0,7 А.

Для расчета используем U_LED = 2,9 В.

R = (U-U_led)/I = (5-2,9)/0,7 = 3 Ом.

Рассчитанная величина равна 3 Ом. Выбираем элемент с допуском точности ± 5%. Этой точности с избытком хватит чтобы установить рабочую точку на 700 мА.

Рассчитаем требуемую мощность рассеивания для этого резистора:

Нижний вариант позволяет задать нужную рабочую точку любого диода даже при их разной номинальной мощности.Использование токоограничивающего резистора для задания рабочих– простой и надежный способ обеспечить его работу в оптимальном режиме.
