Столбчатый фундамент под дом своими руками. Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Столбчатый фундамент под дом своими руками. Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

1. Проведение земляных работ.
2. Возведение столбов фундамента.
3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка.

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

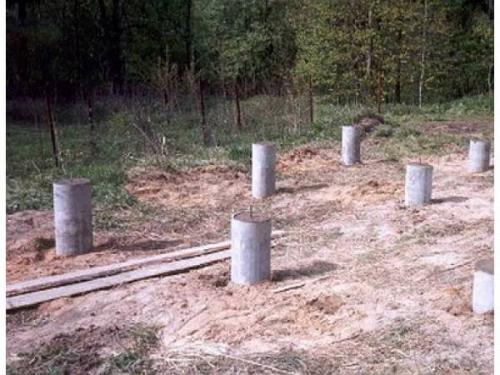

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

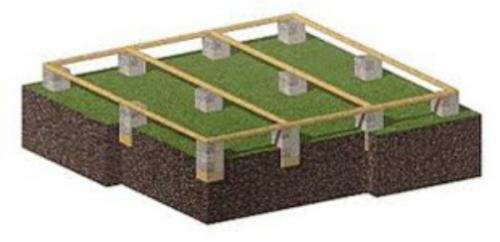

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

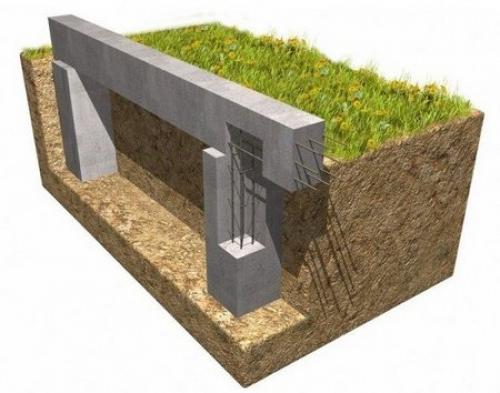

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

Столбчатый фундамент с ростверком. Особенности сооружения столбчатого фундамента с железобетонным ростверком

С чего начать строительство дома? Как сделать его лучше, дешевле, надежнее? У нас уже выбран земельный участок, но вот беда – подземные воды подобрались очень близко к поверхности земли. Какое решение принять?

Любое строительство начинается с устройства фундамента, то есть с несущей конструкции нашего будущего дома. От правильности выбора конструкции фундамента будет зависеть вся дальнейшая судьба нашего строения.

Фундаменты по своему типу бывают ленточные, столбчатые, плитные. В нашем случае (при наличии грунтовых вод) принимаем решение монтировать столбчатый тип фундамента с железобетонным ростверком.

Этот фундамент состоит из двух частей – опорной и несущей. Несущей частью будут колонны, а опорной – ростверки.

Теперь разберемся, как устроен ростверк. Эта конструкция представляет собой горизонтальную часть столбчатого фундамента, соединяющую отдельно стоящие столбы в цельную конструкцию. Задача ростверка – равномерно собрать и перераспределить нагрузку от веса стен здания на столбы, зафиксировать сваи в вертикальном положении и не дать им в процессе эксплуатации отклоняться в сторону.

Ростверк бывает:

- высоким – низ расположен выше уровня поверхности грунта;

- повышенным – в этом случае его подошва располагается на одном уровне с поверхностью грунта;

- низким – при этом конструкция ростверка заглублена в грунт.

Ростверк, в отличие от ленточного фундамента, на грунт не опирается. Между его конструкцией и поверхностью грунта остается зазор.

Высокий ростверк располагается на уровне до 15 см от нижней части до уровня грунта. Зимой почва промерзает и поднимается вдоль свай. Если не сделать зазор, то грунт может вырвать сваи вместе с ростверком или оторвёт их друг от друга.

Для холодного климата такой ростверк является недостатком, так как под полом дома отсутствует утепляющая воздушная подушка. В связи с этим строение нужно дополнительно утеплять со стороны пола.

Повышенный ростверк: его подошва находится вровень с поверхностью грунта. Из-под установленной опалубки убирают до 15 см грунта. Для того чтобы он не осыпался, на дно траншеи нужно установить листы шифера снаружи ростверка, и они должны свободно опираться на дно. Если этого не сделать, то ростверк вскоре будет лежать на грунте, и на него будет воздействовать зимнее пучение грунта.

Заглубленный ростверк: по линии расположения будущих стен вырывается траншея. Делается опалубка, у которой днище расположено ниже поверхности земли. Для этого ростверка тоже нужно делать защитные щитки, но в этом случае у дома образуется практически неподвижная воздушная подушка под домом, и это утепляет постройку.

Теперь познакомимся с несущей частью нашего столбчатого фундамента. Несущие конструкции представляют собой стойки, которые изготавливаются из разных материалов – кирпича, бетона, железобетона, металлических труб, дерева. Опоры располагаются с шагом 1500–2500 мм.

Столбчатый фундамент может быть следующих видов:

1. В зависимости от материала, применённого при изготовлении:

- сборный, этот вид изготавливается из натурального камня, бетонных блоков, кирпича;

- монолитный.

2. В зависимости от способа устройства фундаментов:

- мелко заглубленный – опора заглублена в грунт до 70 см и монтируется на прочных основаниях, например, на скальных или песчаных грунтах;

- сильно заглубленный – опора располагается на глубине до 2 м. Применение такой глубины обосновано наличием пучинистых грунтов.

Последовательность строительства столбчатого фундамента

Строительство фундамента начинается с того, что его оси размечаются на земле. Это называется выноской осей фундамента в натуру. Чтобы дом получился без смещений и имел форму квадрата или прямоугольника, обязательно проверяются углы, которые должны быть строго 90 градусов.

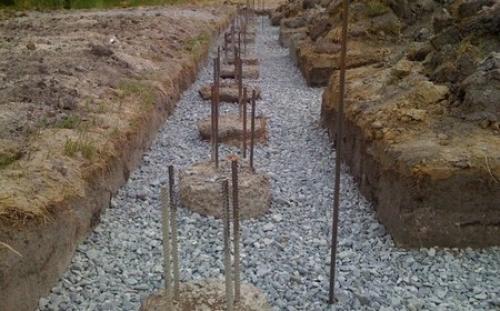

После того, как разметка осей закончена, начинаем рыть траншеи. Если фундамент сильно заглубленный, то роется яма для установки колонны. Глубина ее делается на 30 см больше запроектированной, это нужно для того, что подсыпать гравийную подушку перед началом бетонирования колонны.

Ширина траншеи делается на 20 см больше проектной, так как при установке опалубки необходимо учесть её толщину.

После выполнения земляных работ приступаем к устройству непосредственно колонны. Под каждую делаем бетонную подушку, которая шире на 10–20 см размера колонны. Конструкция колонны и подушки выполняется из монолитного железобетона, то есть устанавливаются арматурные каркасы и заливаются бетоном.

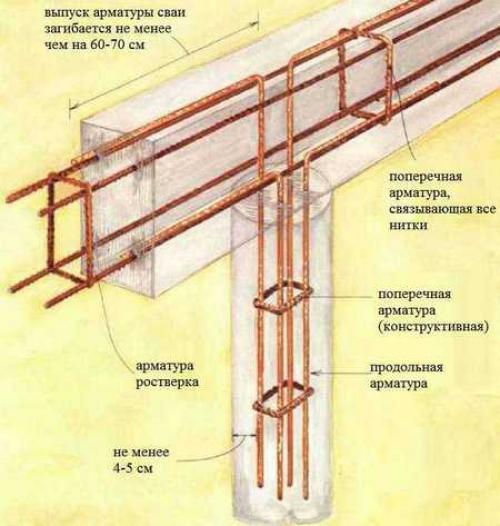

Арматурные каркасы изготавливаются из продольной рифленой арматуры диаметром 10–16 мм и поперечной арматуры диаметром 6–8 мм, которая удерживает вертикальные стержни.

Итак, в этой статье мы рассмотрели, какие бывают фундаменты, и как проводится подготовка к их монтажу.

Источник: https://interer-stil.ru-land.com/stati/fundament-stolbchatyy-vidy-stolbchatogo-fundamenta

Столбчатый фундамент для каркасного дома. Подготовка к изготовлению

На подготовительной стадии следует выяснить размеры будущего строения, нагрузку на фундамент вышестоящих конструкций и несущую способность грунта. Перед возведением каркасного дома можно самостоятельно выполнить исследование почвы. Для этого необходимо пробурить несколько ям на участке. Глубина скважины — ниже 50 см подошвы фундамента. Таким способом определяется тип грунта и отсутствие водоносных слоёв.

Характеристика грунтов:

• Скальные — почвы с высоким содержанием камня или гравия, отличаются крепким основанием, хорошо удерживают нагрузку, не собирают воду.
• Крупные пески — представляют собой крепкое основание с низкой пучинистостью.
• Мелкопесчаные — плохо подходят для строительства, так как отличаются высокой пучинистостью. Они собирают воду в верхних слоях и выталкивающим образом действуют на фундамент.

Расчёты глубины и количества столбов

Столбчатые основания бывают заглублёнными (для водонасыщенных и глиняных грунтов) и малозаглублёнными (для скальных и песчаных почв с низким уровнем залегания грунтовых вод). Высота заглублённого фундамента зависит от средней глубины промерзания почвы в вашей местности. Подошва такого основания должна располагаться ниже этого уровня на 30–50 см. Перед началом работ следует рассчитать нагрузку дома, для этого суммируется вес стен, перекрытий, кровли и масса фундамента.

Тип конструкции	вес
Каркасные утеплённые стены толщиной 15о мм	25–50 кг/м²
Деревянные балки с перекрытиями и утеплителем	90–140 кг/м²
Кровля и снеговая нагрузка
Металлическая	45–60 кг/м²
Из гибкой черепицы	45–65 кг/м²
Керамическая	75–115 кг/м²
Снеговая нагрузка в разных регионах России
Средняя полоса	100 кг/м²
Южные регионы	50 кг/м²
Северная часть страны	90 кг/м²

Если наклон ската составляет более 60 градусов, снеговая нагрузка равна 0.

Для определения веса железобетонного столбчатого фундамента нужно его объем умножить на удельный вес железобетона (2500 кг/м³). Для подсчёта веса одного столба используется следующая формула: V=3,14*G²*h. V — объем столба, G — радиус столба, h — высота столба. Все величины указаны в метрах. Полученную величину нужно умножить на количество столбов, и у нас получится общий объем фундамента.

Несущая способность разных грунтов (в кг/см²):

Если нагрузка на почву превышает несущую способность грунта на участке, нужно увеличить количество столбиков.

Выбор материала и расчёт количества

Для устройства столбчатого фундамента используются разные материалы:

• Дерево — весьма недолговечный материал, даже при обработке защитными составами прослужит не более 20 лет.
• Каменные столбы — обычно возводятся из бута или гранитных камней. Отличаются долговечностью и надёжностью. Недостаток — массивность и трудоёмкость при постройке.
• Монолитные бетонные столбы.

Для того чтобы рассчитать количество бетона на столбчатый фундамент можно воспользоваться следующей таблицей:

Число из таблицы нужно умножить на длину столба (в метрах) и количество опор.

Арматура для столбчатого основания используется рифлёная, класса А, диаметром 10–12 мм. Металлические прутья нужны той же длины, что и опоры. Для столба диаметром 10–14 мм понадобится 4 прутка арматуры. Их размещают на расстоянии 10 см друг от друга и перевязывают через полметра гладкой и более тонкой арматурой диаметром 6 мм. Таким образом, для двухметрового столба понадобится 8 м толстой и 1,2 м тонкой арматуры. Полученные цифры умножаем на количество опор и получаем метраж необходимой для столбчатого основания арматуры.

Необходимые инструменты

Перед началом строительства необходимо подготовить следующие инструменты:

• Бетономешалка;
• Лопата;
• Рулетка;
• Уровень;
• Гвозди и саморезы;
• Молоток;
• Шнур;
• Колышки;
• Ручной бур;
• Мастерок;
• Трубы или доски для опалубки.

Видео столбчатый фундамент.
