Схема вентиляции в частном доме: полное руководство по созданию комфортного микроклимата

Схема вентиляции в частном доме: полное руководство по созданию комфортного микроклимата

Введение

Вентиляция в частном доме играет ключевую роль в поддержании комфортного микроклимата. Она обеспечивает циркуляцию воздуха, удаляет избыточную влагу и углекислый газ, предотвращая рост плесени и грибка. Это важно для здоровья жильцов и долговечности дома.

Основные системы вентиляции

Существует несколько типов вентиляционных систем, каждая из которых имеет свои особенности.

Естественная вентиляция

• Простая и недорогая в установке.
• Использует природные воздушные потоки.
• Не требует электроэнергии.

Принудительная вентиляция

• Быстрая и эффективная.
• Требует установки вентиляторов и каналов.
• Используется в больших домах.

Смешанная вентиляция

• Сочетает преимущества естественной и принудительной систем.
• Гибкая настройка.
• Оптимален для различных климатов.

Тип вентиляции	Преимущества	Недостатки
Естественная	Низкая стоимость, простота	Низкая эффективность
Принудительная	Высокая эффективность	Сложность установки
Смешанная	Гибкость, эффективность	Средняя стоимость

Проектирование вентиляционной системы

Проектирование требует учета площади дома, количества жителей, климата и других факторов.

Основные факторы

• Площадь дома
• Количество жителей
• Климатический регион
• Особенности конструкции

Монтаж вентиляционной системы

Монтаж включает установку вентиляторов, воздуховодов и решеток.

Необходимые материалы

• Вентиляторы
• Воздуховоды
• Решетки
• Крепежные элементы

Эксплуатация и обслуживание

Регулярное обслуживание обеспечивает эффективность системы.

Рекомендации

• Чистите вентиляторы и решетки.
• Проверяйте герметичность воздуховодов.
• Замените фильтры вовремя.

Современные технологии в вентиляции

Современные системы позволяют автоматизировать управление микроклиматом.

Умные системы

• Датчики влажности и CO2.
• Автоматическое управление вентиляторами.
• Энергоэффективность.

Связанные вопросы и ответы:

Какие основные цели и задачи вентиляционной системы в частном доме

Это система, которая работает за счёт приточно-вытяжной установки, состоящей из вентиляторов, фильтров и теплообменника. С помощью воздуховодов такая установка подаёт свежий воздух в одни помещения и выкачивает отработанный из других. Ниже представлена схема, по которой работает принудительная централизованная вентиляции в доме:

Схема работы принудительной централизованной вентиляции

Установленная в частном доме централизованная система вентиляции обладает следующими достоинствами:

• Стабильная работа. Эффективность принудительной вентиляции не зависит от разницы между температурами воздуха в доме и на улице. Сила ветра возле вентиляционных выходов также не влияет на качество воздухообмена.
• Контролируемый воздухообмен. Благодаря принудительной вентиляции можно настроить оптимальный объём поступающего и удаляемого воздуха. Также можно контролировать его температуру.
• Экономия на отоплении и кондиционировании. Её обеспечивает работа теплообменника, в котором происходит два процесса:

1. Зимой выходящий из дома тёплый воздух нагревает входящий холодный.
2. Летом выходящий из дома прохладный воздух остужает входящий тёплый.

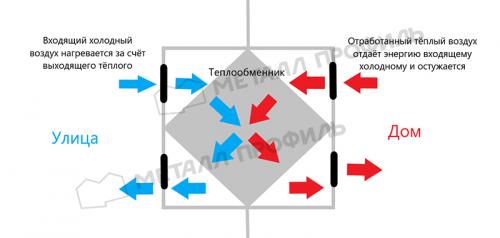

Схема работы теплообменника и принудительной вентиляции в доме следующая:

Благодаря теплообменнику принудительная вентиляция не только проветривает помещения, но и отапливает/охлаждает их. Благодаря этому отопительные приборы работают с меньшей мощностью, а это значит, расходы на отопление также будут меньше.

Как работает схема вентиляции в доме: основные принципы и компоненты

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинетыи т. п.В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора – в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии сои МГСН3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение – 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляциииз-заних не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установитьVAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

Какие типы вентиляции лучше всего подходят для частного дома

Если Вы не хотите потерять деньги, время и годами разгребать "косяки" - сначала заказывайте проект. С готовым проектом Вы сможете увидеть будущий результат на бумаге, провести тендер и получить точную стоимость монтажа без дополнительных работ. Вы будете уверены, что оборудование подобрано без лишних запасов мощности, а размещение воздуховодов учитывает планировочные решения вашего дома и интегрируется в дизайн потолков – учитывает положение шкафов и кроватей для комфортной конвекции воздуха.

Существует более 200 вариантов комплектации системы. В ходе проектирования вентиляции дома мы обсуждаем с Заказчиком пожелания и требования, рассчитываем аэродинамику сети и баланс воздухообменов, для правильной настройки диффузоров и клапанов.

Проект обязательно понадобится, если вы планируете в доме приточную механическую вентиляцию. Стоимость проектных работ принудительной системы от 80 до 150 тысяч рублей ( 2025 г. ) Для естественной вентиляции мы выполняем упрощенный проект вытяжных каналов и компоновку шахт (от 30 до 50 тысяч рублей)

В проекте мы учитываем количество человек в спальных, детских и гостиных, а также индивидуальные особенности здания – зоны курения, готовки, наличие животных, размещение каминов, сауны и хамамма.

Большая часть моей работы – это консультация и помощь с выбором системы.

Проект нужен не только для подбора оборудования, закупки материалов и монтажных работ.

В проекте мы учитываем удобства эксплуатации, сервисного обслуживания и конструктивные особенности: положение несущих стен и балок.

При проектировании зона распределение воздушных потоков не должна попадать на людей.

Дополнительно мы всегда обсуждаем проектные решения с дизайнерами и выполняем сводные планы потолков — проверяем пересечения светильников и воздуховодов.

Как рассчитать необходимую мощность вентиляционной системы для частного дома

Сервисное обслуживание включает в себя обследование технического состояния, техническое обслуживание систем вентиляции и кондиционирования, очистку и дезинфекцию систем вентиляции и кондиционирования.

Обследование технического состояния	Провести обследование, инструментальные измерения объема вытяжки воздуха, кратности воздушного обмена	1. Перед вводом в эксплуатацию, реконструкцией здания или помещения; 2. Через два года после введения в эксплуатацию; 3.Далее минимум один раз в 10 лет.	Необходимо оформить результаты обследования в акт, журнал или в любой другой формат записи.	Мощность, производительность, конструкция и организация вентиляционной системы должны обеспечить отсутствие загрязнения продукции при производстве и хранения, доступ к фильтрам и другим элементам, которые требуется очистить или заменить.
Техническое обслуживание систем вентиляции и кондиционирования	Проверить исправность системы, наличие или отсутствие дефектов, повреждений, эффективность работы. Выполнить измерения скорости воздушного потока в рабочей зоне.	Определяется самостоятельно в соответствии с результатами обследования технического состояния вентиляционного оборудования.	Необходимо оформить протоколы измерений, зафиксировать результаты в акт или журнал.	Важно учитывать срок эксплуатации системы, мощность, режим работы офиса или производства.
Очистка и дезинфекция систем вентиляции и кондиционирования	Выполнить санитарное и эпидемиологическое обследование вентиляторов, кондиционеров. Оценить санитарное, гигиеническое и санитарно-техническое состояние системы	Не реже одного раза в шесть месяцев.	Оформить акт или заключение по итогам обследования, указать рекомендуемую периодичность, методику очистки, дезинфекции, средства очистки, дезинфекции.

Какие материалы и оборудование необходимы для установки вентиляционной системы

К причинам неисправности можно отнести большое количество факторов. Главное надо понимать, что когда дует из системы вентиляции в квартире – это не одно и тоже, если этот же эффект появился в частном доме. То есть, неисправности в двух зданиях могут быть разными, потому что нарушение тяги в них имеет разные причины.

К примеру, в квартире чаще всего это происходит за счет установки вентилятора или вытяжки в кухне, который начинает давить по своему каналу, а воздух внутри, двигаясь к стояку с давлением, не успевает пройти всей массой вверх. То есть, частично он попадает в соседний канал туалета или ванной. Именно в этих помещениях и образуется обратный эффект. То же самое происходит в обратном направлении, если в кухне вентилятор отключен, а в туалете включен. Такое случается и с соседними квартирами, расположенными одна над другой.
Это говорит о том, что нельзя бездумно устанавливать дополнительные вытяжные приборы, не рассчитав их мощность. И чем мощнее вентилятор, тем сильнее обратная тяга системы вентиляции в квартире многоэтажного дома.
В частном доме произойти это по данной причине не может, потому что на стадии проектирования сегодня стараются вентиляционные каналы распределять по всем комнатам по отдельности. То есть, в кухне устанавливается свой стояк, в туалете и ванной свой отдельный. Но в доме иногда возникает другая проблема. Чаще всего стояки объединяют в один или два общих канала внутри чердака, а затем одну или две трубы выводят сквозь кровельное покрытие. И здесь в системе вентиляции появляются горизонтальные участки. Главная задача проектировщика – использовать как можно меньше такого типа воздуховодов, и довести до минимума угол наклона горизонтальных участков (снижение должно быть минимальным). То есть, чем круче этот участок, тем лучше движение воздуха вверх.
И еще три причины:
- Отсутствие теплоизоляции. Холодный воздух зимой проникает в воздуховоды, где замерзает, превращаясь в наледь. Это обычно происходит в устье канала. Последствия – уменьшение сечения.
- Отсутствие зонта (козырька), что может привести к заливе дождя и снижению тяги. Это нарушает воздухообмен.
- Вентиляция в доме замусорилась.
Итак, чтобы убрать обратную тягу, надо в первую очередь понять, почему она появляется.
