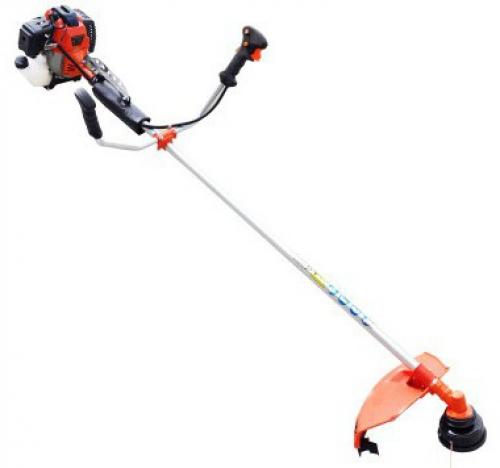

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).

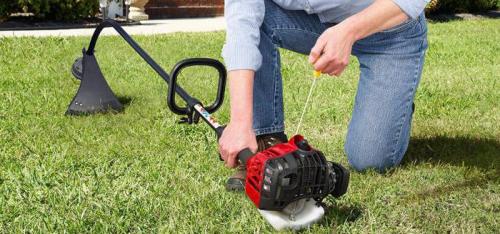

4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Источник: https://remont.ru-best.com/dizayn/remont-trimmera-svoimi-rukami

Ремонт мотокос своими руками чертежи. Ремонт мотокосы своими руками

Вся конструкция ручной мотокосы не слишком сложна, и напоминает устройство иных предметов садовой техники, которые применяются в хозяйстве. Мотокоса состоит из бензинового карбюраторного двигателя, ручного стартера и системы воздушного охлаждения.

Это относительно легкое и компактное устройство удобно для использования на частном участке, если необходимо привести землю в порядок. Преимуществами такого вида устройств является не только их не слишком высокий вес, но и доступная цена.

Например, приобрести недорогую, но качественную модель мотокосы вы можете на http://zakazik.ua/products/motokosy.html. Здесь вы найдете большой выбор садовой техники, которая позволит вам держать ваш участок в порядке.

К сожалению, и таким удобным и практичным вещам, как мотокосы, время от времени требуется ремонт. Как правило, владельцы редко обращаются в сервисный центр, прибегая к самостоятельному ремонту.

Если вы уверены, что ваш ремонт мотокосы своими руками принесет больше пользы, нежели вреда, смело беритесь за дело. Простота конструкции позволяет осуществить ремонт устройства в короткие сроки.

Как сделать ремонт мотокосы самому?

Стоит сказать, что существует несколько категорий поломок, в зависимости от сложности которых вы можете решить, обращаться ли вам в сервисный центр.

Мелкий ремонт, безусловно, доступен для самостоятельного устранения. А вот если сломался двигатель, а вы не слишком разбираетесь в электрике и механике, лучше доверить это дело мастеру, иначе вы рискуете навсегда сломать свою косу.

Проблемы, которые могут возникнуть с карбюратором или двигателем:

• карбюратор вышел из строя;
• заклинило двигатель;
• снижение компрессии в двигателе.

Если такие неполадки уже встречались вами и были с успехом устранены, смело беритесь за дело. Если же перечисленные поломки для вас звучат непонятно, отдайте мотокосу в ремонт специалистам.

Самостоятельно вы можете заменить тумблер, если он начал функционировать с перебоями или западать. Для этого вам потребуется паяльник, новый тумблер и канифоль. Просто припаяйте новый переключатель, взамен старого.

Сломанную штангу мотокосы вы можете примотать и укрепить с помощью металлических скоб или деревянных реек.

Деформация ножей, особенно пластиковых, во время работы мотокосы говорит о том, что при покупке вы не знали, как правильно выбрать триммер для дачи и приобрели модель, недостаточно мощную для типа растений, которые ей встретились на вашем участке.

Лучше сразу, как только вы заметили, что ножи от работы погнулись или сломались, заменить их на более прочные, например, из нержавеющей стали. Выточить их можно из металлических листов с помощью станка, а к самой косе такие ножи крепятся с помощью втулки и шайбы.

Стоит помнить о том, что мотокоса, как и любое другое устройство, требует периодической профилактики, в частности, замены смазки. Смазка для мотокос используется техническая. Само устройство легко разобрать и смазать. Лучше, если вы будете производить профилактическую смазку своей косилки не реже, чем раз в год.

Наконец, еще одна распространенная поломка – это падение проволочного ограничителя с головки. В этом случае, чтобы прикрепить его обратно, используйте металлическую проволоку.

Вообще, стоит помнить, что сохранность и долгий срок службы ваших садовых инструментов зависит не от частоты их использования, а от правильного их содержания и обслуживания. В ом случае мотокосы не являются исключением.

Правильное обслуживание мотокосы

Как уже было сказано, важно вовремя менять смазку мотокосы. Если во время работы вы начали ощущать непривычную вибрацию устройства, это сигнал о том, что смазка закончилась. Кроме того, вы должны знать:

• Нужно вовремя проводить осмотр топливного фильтра и производить его замену, если он засорился.
• Воздушный фильтр мотокосы должен быть чистым перед работой, без опилок и травы в сетке.
• При необходимости, рекомендуется очищать глушитель от нагара, это продлит работу устройства.
• Двигатель очень быстро изнашивается, если в устройстве плохие режущие диски. Диски мотокосы необходимо периодически затачивать, в соответствии с прилагаемой инструкцией.
• Вы всегда должны работать мотокосой, которая имеет защитный кожух. Его отсутствие может быть опасно как для вас, так и для окружающих. Кроме того, мотокоса без кожуха быстро изнашивает двигатель из-за перегрузки.

Следите за тем, чтобы инвентарь всегда был чистым. «Шуба» из грязи на поверхности мотокосы может привести к целому ряду проблем. В частности, в этом случае двигатель не имеет возможности нормально охлаждаться, перегревается и изнашивается в разы быстрее. Кроме того, мотокоса с засоренными фильтрами требует значительно больше топлива, чем чистая.

Устройство двухтактного двигателя триммера. Устройство бензинового триммера

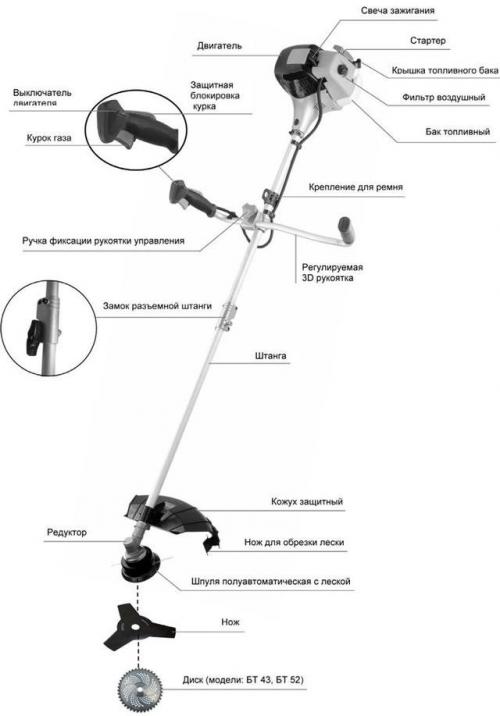

Для того чтобы разложить все по полочкам всю конструкцию триммера удобно разбить на три составных части : двигатель, приводные детали и систему управления. Остановимся на каждом пункте более подробно, а затем пtрейдем к принципу действия .

Триммеры бензиновые: устройство и принцип действия. Tyukin Garden.

Двигатель и его системы

Пожалуй, это важнейшая часть любого технического устройства. Двигатели внутреннего сгорания применяются во многих инструментах бытового и профессионального уровня, ведь при должном внимании такие агрегаты отличаются большим ресурсом и неприхотливостью в работе .

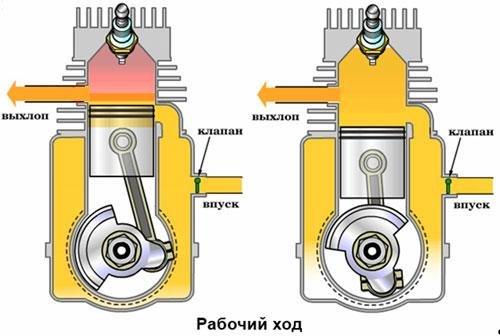

Наибольшее распространение в мотокосах получили двухтактные двигатели . Эти ДВС прекрасно знакомы владельцам бензиновых пил .

Триммеры бензиновые: устройство и принцип действия. Tyukin Garden.

Особенностью двухтактного двигателя является их работа не на чистом бензине, а на топливной смеси , состоящей из бензина и масла. Многие считают это недостатком, однако для садовой техники это скорее плюс , так как массогабаритные характеристики двигателя уменьшаются за счет отсутствия механизма газораспределения и автономной смазочной системы.

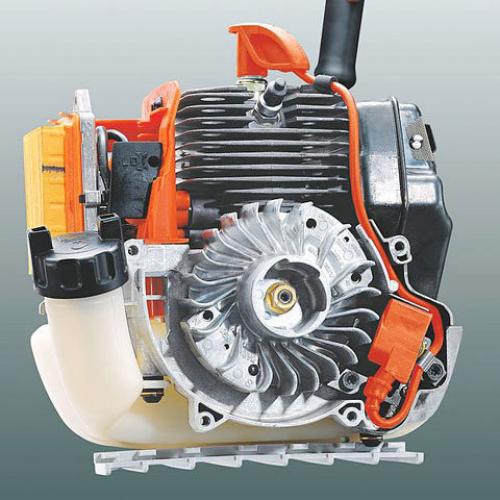

Конструктивно двигатель состоит из цилиндра, головки, куда вворачивается свеча, поршня, коленчатого вала и кривошипно-шатунного механизма. В цилиндре предусмотрены два канала - один отвечает за впуск горючего, второй за отвод продуктов горения.

Триммеры бензиновые: устройство и принцип действия. Tyukin Garden.

За поступление горючего в камеру сгорания отвечает топливная система . Она состоит из топливного бака, фильтрующего элемента, магистральных трубок, праймера (ручного насоса) и карбюратора.

Задача карбюратора сводится к насыщению топливной смеси воздухом и непосредственной подачи ее в камеру сгорания . Чтобы запустить двигатель в работу применяется система пуска , которая включает в себя тросовый стартер, связанный с накладками сцепления и дроссельной заслонкой .

Триммеры бензиновые: устройство и принцип действия. Tyukin Garden.

Воспламенение топливной смеси происходит в результате работы системы зажигания . Она состоит из маховика с магнитными элементами, модуля зажигания (катушка и высоковольтный провода), а также свечи зажигания.

Триммеры бензиновые: устройство и принцип действия. Tyukin Garden.

Приводные детали

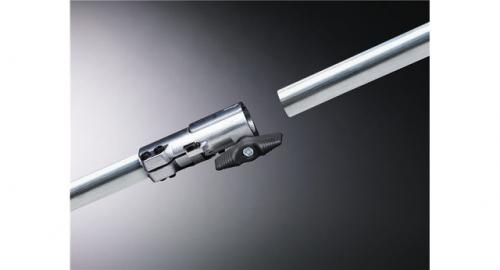

Коленчатый вал двигателя через сцепление соединяется с передаточным валом . В зависимости от модели инструмента он может быть разборным и состоять из двух частей или цельным . Первый вариант более удобен при транспортировке , так как всегда можно разобрать инструмент на две части.

Триммеры бензиновые: устройство и принцип действия. Tyukin Garden.

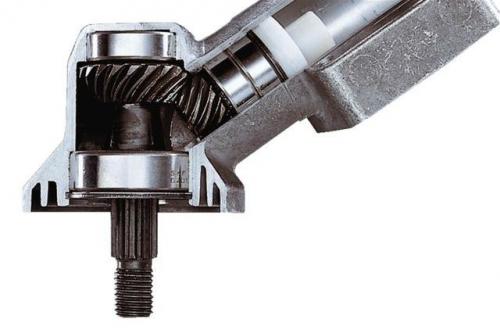

Снизу вал заходит в редуктор , представляющий собой коническую пару . За счет этого изменяется плоскость вращения режущего инструмента. Важно знать, что редуктор относится к тяжело нагруженному узлу , поэтому в него следует периодически добавлять смазку . Для этого в корпусе редуктора смонтировано специальное заливное отверстие

Триммеры бензиновые: устройство и принцип действия. Tyukin Garden.

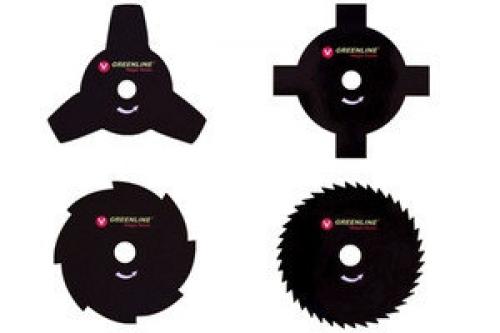

На валу редуктора устанавливается исполнительный режущий элемент это может быть катушка с леской, нож-пропеллер или звездочка. Каждая насадка хороша для свой задачи . Мелкая трава прекрасно коситься леской , более грубая пропеллером , кустарник древесного типа звездочкой

Триммеры бензиновые: устройство и принцип действия. Tyukin Garden.

Система управления

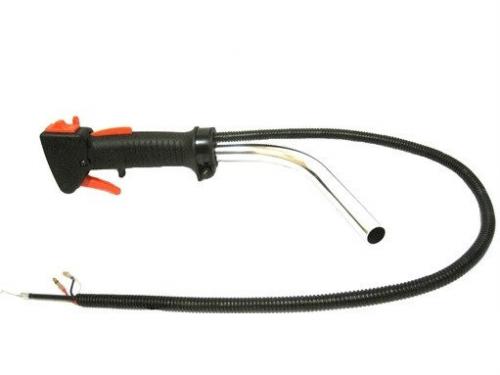

Бензиновые триммеры достаточно тяжелы и громоздки, поэтому производители весьма продумано подходят к системе управления . Чтобы снять нагрузку с рук предусматривается плечевой ремень . Руки пользователя управляют штангой
