Как сделать вытяжную вентиляцию в квартире: пошаговая инструкция

Как сделать вытяжную вентиляцию в квартире: пошаговая инструкция

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

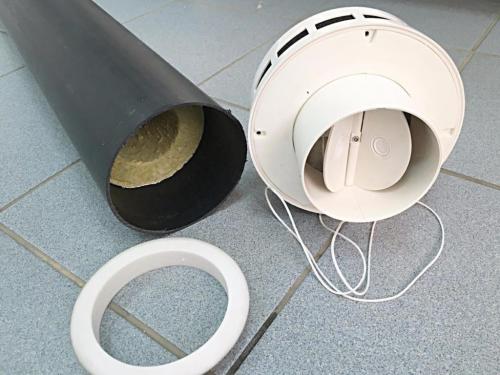

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.

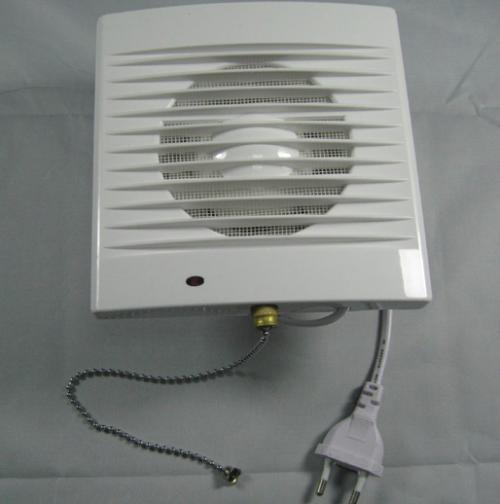

2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей .

Связанные вопросы и ответы:

Какие цели преследует установка вытяжной вентиляции в квартире

Механические сети появились позже естественных. Принудительная вытяжная вентиляция состоит из вентилятора, который подключается к электросети, а также дополнительных элементов. Эти элементы помогают регулировать движение воздуха и выполнять некоторые другие функции.

Устройство их сложнее и дороже, чем естественного типа. В первую очередь – это связано с необходимостью приобретать комплектующие, монтировать их и подключать к электросети.

Механическая система вытяжной вентиляции

Вытяжная вентиляция в квартире или доме принудительного типа в большинстве случаев включает в себя такие элементы:

• Вытяжная вентиляционная установка. Это может быть вентилятор радиального или осевого типа.
• Вытяжные трубы для вентиляции. Они предназначены для движения воздуха из рабочей зоны наружу.
• Регуляторы производительности. В основном они регулируют скорость вентилятора, чтобы увеличить или уменьшить объем проходящего через него воздуха. Такие устройства производятся разных типов и применяются для вентиляции производственных помещений, жилых комнат, общественных зданий в равной мере.
• Фильтры. Их основная сфера применения – промышленная вентиляция. Они предназначены для задержки вредных загрязнений и защиты от них атмосферы.

Также, монтаж установки вытяжной вентиляции механического типа подразумевает применение большого количества фасонных элементов, зажимов, креплений, которые помогают качественно присоединить вентиляционную сеть к вентилятору.

Какие материалы и инструменты мне понадобятся для установки вытяжной вентиляции

Купольные, встраиваемые и подвесные вытяжки устанавливают по-разному. Кроме того, некоторые модели вытяжек продаются в частично разобранном состоянии, и в процессе установки их нужно собирать. Чтобы при монтаже не возникло проблем, внимательно изучите инструкцию по установке вашей вытяжки и приготовьте нужные инструменты и материалы.

Татьяна Богданова

Перед установкой вытяжки убедитесь, что вентиляция исправна. Для этого поднесите развернутую бумажную салфетку к вентиляционному отверстию или решетке. Если тяга в вентиляционном канале есть, салфетка будет притягиваться и «прилипать».

Если этого не происходит, вызывайте представителей управляющей компании. Поддержание общедомовой вентиляционной системы в рабочем состоянии — их обязанность. В новостройках проблемы с тягой могут быть из-за ошибок в строительстве — их должен устранять застройщик.

Как выбрать подходящий вентилятор для вытяжной вентиляции в квартире

Все вытяжные вентиляторы для санузла подразделяются на несколько основных категорий.

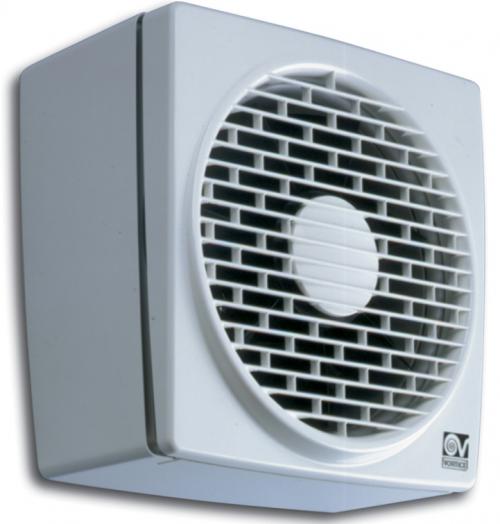

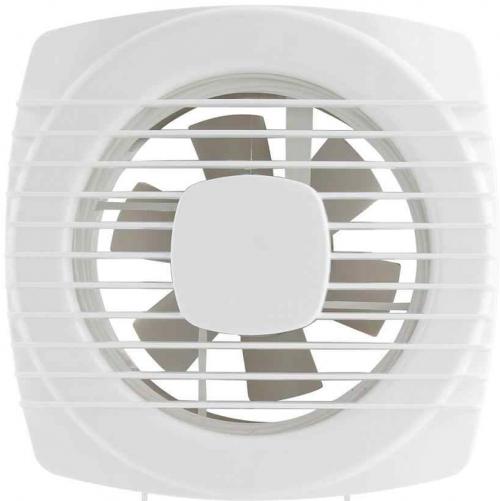

• Осевые. Наиболее распространенные виды, отличаются незамысловатой конструкцией. Могут удалить внушительный объем воздушных масс, если не видят сопротивления. В ином случае производительность снижается. Хорошо, если вентилятор осевого типа поставлен в вертикальный канал на первом этаже дома с 12 этажами.

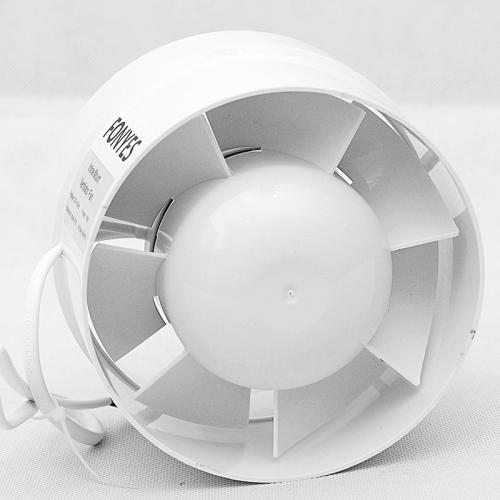

• Канальные. В квартирах эти вентиляторы используются в редких случаях: их намного труднее монтировать. Однако такие варианты считаются более эффективными и производительными, нежели осевые.
• Центробежные. Обходятся в 2–3 раза дороже осевых вариантов. При аналогичной мощности двигателя показывают меньшую производительность. Конструкция центробежных вентиляторов сложная и замысловатая. Эти модели имеют внушительные размеры. Их средняя толщина составляет 6–10 см. Внешне они похожи на коробочку. Такие варианты вентиляторов выпускают многие известные производители.

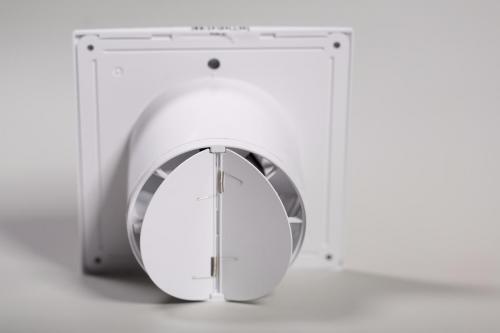

В туалет часто выбирают вытяжной вентилятор с обратным клапаном. Эти изделия устанавливают вместе с естественной вентиляцией. Такие устройства нужны для борьбы с конденсатом, скоплениями влаги и пара. Функционируют подобные варианты за счет обратной тяги.

Рассмотрим, в чем заключаются основные преимущества таких систем.

• Их можно устанавливать в санузле любой квадратуры: как маленькой, так и большой.
• Эти варианты легко интегрируются со стандартными системами, ответственными за воздуховод.
• Можно устанавливать на потолок или на стену – модели бывают разнообразными.
• Изготавливают их из прочного и долговечного пластика.
• Такой вентилятор бесшумен в процессе эксплуатации.
• Это влагонепроницаемые системы. Поскольку устройство работает от электрической энергии, этот пункт особенно важен: если на вентилятор попадут капли воды, короткое замыкание не произойдет.
• В некоторых моделях предусмотрен датчик влажности или движения. Популярны устройства, оснащенные таймерами (например, таймером задержки выключения).

В настоящее время выпускается множество видов вытяжных вентиляторов для туалетов. Идеальным решением является именно модель с обратным клапаном. Такой вариант защитит помещение от проникновения пыли и даже насекомых. При этом система электрического питания может быть выключена. С виду эти экземпляры похожи на цилиндр с вмонтированным лопаточным колесом. Вентиляторы с обратным клапаном высасывают из комнаты всю влагу, делая ее абсолютно сухой.

Также существует приточно-вытяжной тип вентилятора для санузла. Он тоже может быть оснащен обратным клапаном. Это оптимальное решение для туалета, поскольку подобные устройства отвечают за эффективное распределение удаленного воздуха по разным сторонам.

Существует 3 вида подобных вентиляторов.

• Управляемые . Такие варианты возможно регулировать самостоятельно, вручную, либо они функционируют от электричества.
• Самозахлопывающиеся. Эти разновидности производятся на специальной пружине.
• Пассивные. Указанные экземпляры могут менять свое положение только под влиянием прямого или обратного воздушного потока.

Классифицируются вентиляторы для санузла и по способу монтажа.

• Настенные. Их устанавливают на стену, после чего они осуществляют принудительную воздушную циркуляцию.
• Встроенные. Более современные экземпляры, которые встраивают в отверстие в стене. На дизайне помещения это никак не сказывается. Подобные варианты отличает высокая степень защиты от негативных внешних факторов.
• Потолочные. Эти вентиляторы подключают непосредственно к основной вентиляции.

Различаются современные вентиляторы для санузла и по типу питания.

• Существуют устройства, работающие на батарейках без лишних проводов. Такие варианты выпускают известные фирмы, например: «Сайлент», Venta, Hardi. Это более экономичные и тихие в работе модели.
• Также существуют вентиляторы (сетевой вариант), питающиеся от электрической сети.

Отдельно стоит поговорить о таком устройстве, как ветряной вентилятор. Эти модели приводятся в действие силой ветра. Они предназначены для улучшения воздушной циркуляции в помещениях со слабым проветриванием. Это может быть дачный или биотуалет.

Электричество подобным вариантам не нужно, работают они очень тихо и в установке оказываются максимально простыми.

Где лучше всего устанавливать вытяжную вентиляцию в квартире

Ни федеральное, ни региональное законодательство города Москвы не регламентирует установку данного оборудования. Однако бурение отверстий в фасаде дома является изменением архитектурного облика здания. К тому же, устройство технологического отверстия в несущей стене предполагает подготовку проектной документации автором проекта дома.

Во время работы над статьёй мы изучали материалы на эту тему, размещённые на других сайтах. Одни наши коллеги категоричны: нельзя, поскольку Мосжилинспекция не согласует отверстие для бризера или рекуператора. Другие указывают, что изменение фасада как части общедомового имущества находится в компетенции управляющей компании, и она может как запретить установку оборудования, так и разрешить.

Чтобы получить точный ответ и исключить неверное толкование, мы провели собственное исследование. Для этого направили обращение в Мосжилинспекцию. Приводим здесь его текст:

Добрый день!
Допускается ли установка приточно-вытяжной вентиляции или монтаж бризера с выводом вентиляционного отверстия из квартиры на фасад дома?
При получении разрешения на перепланировку или акта о завершении перепланировки квартиры необходимо ли прилагать к проектной документации или заявлению подтверждение от управляющей компании о возможности устройства технологического отверстия на фасаде дома с установкой защитной решётки для бризера или приточно-вытяжной вентиляции?
Спасибо!

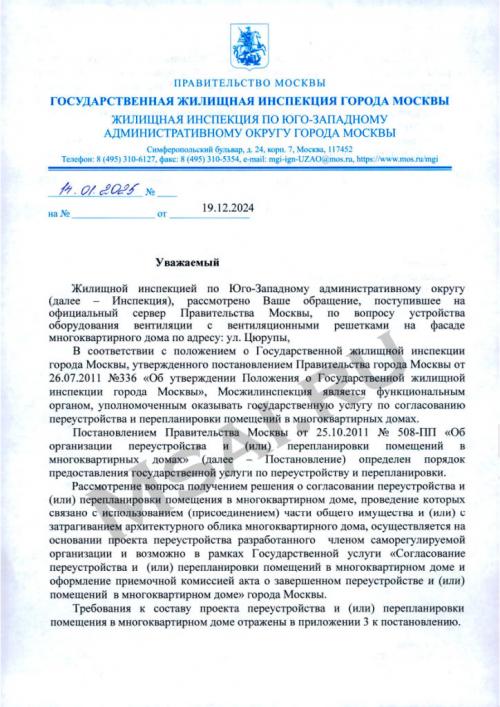

Ответ от Мосжилинспекции:

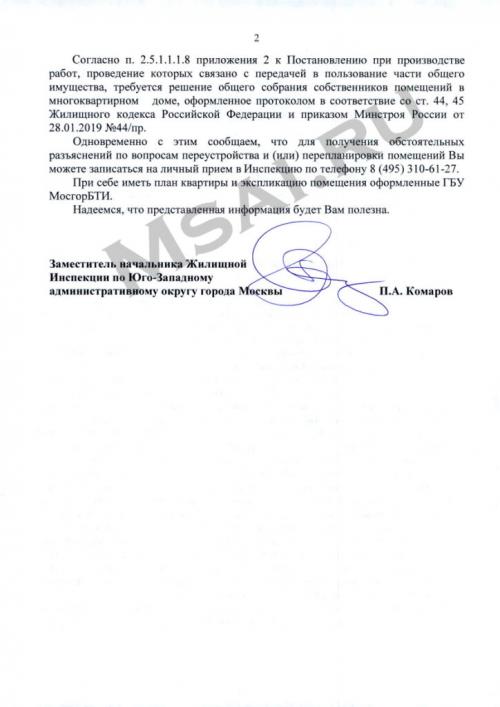

Ответ на обращение из Мосжилинспекции

Из ответа следует, что Мосжилинспекция считает установку приточно-вытяжной вентиляции использованием общедомового имущества, сопряжённым с затрагиванием архитектурного облика дома. Поэтому для выполнения таких работ необходима согласованная проектная документация и протокол общего собрания собственников помещений в доме, 80% из которых будут за.

Нужно ли получать разрешение на установку вытяжной вентиляции в квартире

Жилищное законодательство стоит на охране архитектурного облика и безопасности эксплуатации многоквартирного дома. Согласно закону, запрещены самовольные действия владельцев, которые могут способствовать снижению прочности, деформации или разрушению несущих конструкций.

Чтобы внести в несущую стену любые конструктивные изменения (монтаж ниши, оконного или дверного проёма, арка и т.д.), нужно получить официальное разрешение в жилищной инспекции.

Со сквозными отверстиями при монтаже вентиляций дела обстоят несколько проще. В первую очередь тут важен диаметр отверстия. В соответствии с действующим Жилищным кодексом на этот вид работ не потребуется разрешения – при условии, что диаметр канала, который планируется пробурить, будет не более 200 мм.

Если отверстие больше указанной величины, то становится актуальным другой критерий – конструктивная нагрузка наружной несущей стены . В многоквартирном доме несущие стены держат перекрытия, а сами при этом опираются на фундамент, передавая ему при этом всю нагрузку. Таким образом, от несущих стен напрямую зависит целостность конструкции дома.

Тут нужно упомянуть, что не во всех многоквартирных домах наружные стены являются несущими. В этом случае всё определяется конструкцией строения: к примеру, в железобетонных монолитных зданиях нагрузка приходится на каркас, а в панельных домах – на наружные стены. Но при этом ограничение на диаметр сквозных отверстий в 200 мм одинаково как для несущих, так и для ненесущих стен.

Еще один критерий, который нужно учесть при бурении отверстий в стене под вентиляцию – это особый статус здания . К примеру, статус памятника архитектуры, имеющего историческую ценность, или статус объекта культурного наследия. Правила пользования зданий, которые являются памятниками архитектуры, изложены в N 73-ФЗ от 25 июня 2002.

Согласно этому закону, владельцы квартир в таком здании должны выполнять обязательства по сохранению архитектурной целостности дома. В указанном законе приведен список тех элементов здания, на которые распространяется охранное обязательство. К примеру, если в этот список входит фасад здания, то для любых изменений его архитектурного облика нужно будет получить официальное разрешение в региональном Министерстве культуры, или в ином профильном ведомстве.

Тут жилищное законодательство более категорично. В отношении зданий-архитектурных памятников или объектов культурного наследия, бурение в стенах сквозных отверстий любого размера должно быть согласовано с органами надзора и контроля.

Требования УК и ТСЖ

Наружные стены в соответствии со статьей 36 ЖК РФ (часть 1), являются общим имуществом владельцев квартир многоквартирного дома. Собственники жилья заключают договор с УК или ТСЖ, тем самым возлагая на них ответственность за плановый ремонт и содержание общедомового имущества. Помимо всего прочего, управляющие компании и ТСЖ следят за тем, чтобы жильцы не вносили никаких изменений в конструкцию наружных стен без разрешения – в том числе, не ухудшали внешний вид фасада. В этом случае представители УК и ТСЖ руководствуются постановлением Госстроя РФ № 170 от 27.09.2003 (пункт 3.5.8).

На практике УК и ТСЖ практически всегда против любых действий жильцов, которые могут привести к порче фасада. Тем, кто живет на 10 этаже или выше, можно не беспокоиться насчет претензий УК – решетку вентиляции с земли просто не будет видно. Если же вы живете ниже и столкнулись с претензией ТСЖ или управляющей компании, то можно воспользоваться услугой покраски решетки в цвет фасада (стоимость около 1000 рублей). После покраски решетка станет незаметной на фоне фасада, и проблема будет решена.

Для владельцев жилья в домах с навесным фасадом есть еще один законный способ не попасть под санкции Жилищного кодекса – это установка вентиляции в откос окна . В этом случае внешний вид фасада не подвергается никаким изменениям - следовательно, оснований для претензий у УК и ТСЖ нет.

Можно ли установить вытяжную вентиляцию самостоятельно без привлечения специалистов

Даже идеально спроектированная система приточно-вытяжной вентиляции не будет работать должным образом при неправильном монтаже. Некачественная установка оборудования и воздуховодов может привести к снижению производительности, появлению шумов и вибраций, а также к повышенному энергопотреблению. Рассмотрим наиболее распространенные ошибки, допускаемые при монтаже вентиляции.

Неправильное размещение основных компонентов вентиляции: вентиляторов, воздухозаборников, приточных установок и вытяжных каналов

Одной из наиболее частых ошибок при монтаже приточно-вытяжной вентиляции является неправильное размещение ее основных элементов. Вентиляторы и приточные установки не должны располагаться вблизи жилых комнат и рабочих зон, чтобы не создавать дискомфорт для людей. Оптимальным местом для их установки являются технические помещения, подсобки или специальные венткамеры.

Воздухозаборники приточной вентиляции необходимо размещать на максимальном удалении от источников загрязнения, таких как дороги, парковки, мусорные контейнеры. Желательно располагать их на высоте не менее 2 м от уровня земли и оборудовать защитными решетками от осадков и грызунов.

Вытяжные каналы, напротив, следует монтировать в местах наибольшего образования влаги и загрязнений - в санузлах, на кухне, в подсобных помещениях. При этом важно обеспечить герметичность и теплоизоляцию вытяжных воздуховодов на всем протяжении для предотвращения образования конденсата и потерь тепла.

Ошибки при подключении и герметизации воздуховодов, ведущие к потерям давления, шуму и снижению производительности вентиляции

Неправильный монтаж воздуховодов - еще одна распространенная причина неэффективной работы приточно-вытяжной вентиляции . Воздуховоды должны прокладываться по кратчайшему пути, с минимальным количеством поворотов и изгибов. Каждый лишний метр воздуховода и каждое колено создают дополнительное сопротивление потоку воздуха, что ведет к снижению производительности системы и повышенному энергопотреблению.

Некачественный монтаж соединений воздуховодов и нарушение их целостности, приводящие к утечкам воздуха и снижению эффективности системы

Соединение отдельных участков воздуховодов должно выполняться с помощью специальных соединительных элементов - ниппелей, фланцев, хомутов. Все стыки необходимо тщательно герметизировать термостойким скотчем или силиконовым герметиком, чтобы избежать утечек воздуха и потери давления в системе. Некачественная герметизация может привести к снижению производительности вентиляции на 20-30%.

Также недопустимо нарушение целостности воздуховодов при монтаже - проделывание в них отверстий, вмятин, сколов. Поврежденные участки будут создавать турбулентность воздушного потока и становиться источником повышенного аэродинамического шума. Поэтому все воздуховоды перед установкой должны тщательно осматриваться на предмет дефектов.

Пренебрежение виброизоляцией и шумопоглощением при установке вентиляционного оборудования, вызывающее дискомфорт для людей в помещении

Работающее вентиляционное оборудование является источником шума и вибраций, которые могут создавать дискомфорт для людей в помещении. Чтобы минимизировать их распространение, необходимо использовать специальные виброизолирующие крепления и эластичные вставки в местах присоединения вентиляторов к воздуховодам. Также желательно размещать шумящее оборудование на массивных основаниях или плавающих полах, препятствующих распространению вибраций по конструкциям здания.

Для снижения уровня шума на пути распространения следует применять шумоглушители, устанавливаемые на воздуховодах приточных и вытяжных систем. Современные шумоглушители, способны снижать уровень шума на 30-35 дБ без существенного увеличения сопротивления воздушному потоку.

Недооценка роли энергосберегающих технологий и систем рециркуляции воздуха при проектировании приточно-вытяжной вентиляции

Еще одной распространенной ошибкой при проектировании и монтаже приточно-вытяжной вентиляции является недооценка важности энергосберегающих технологий. Многие заказчики стремятся сэкономить на начальном этапе, выбирая более дешевое и менее эффективное оборудование. Однако в долгосрочной перспективе это приводит к повышенному энергопотреблению и затратам на эксплуатацию.

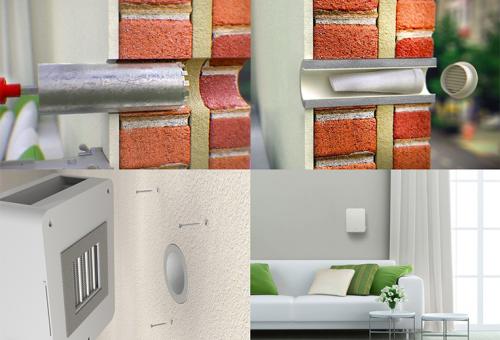

Современные энергоэффективные решения, такие как рекуператоры тепла Vakio Window , позволяют утилизировать до 90% тепла вытяжного воздуха и существенно снизить нагрузку на системы отопления и кондиционирования. А использование систем рециркуляции воздуха дает возможность сократить объем приточного воздуха в переходные периоды года и экономить энергию на его подогрев.

Как правильно ухаживать за вытяжной вентиляцией, чтобы она работала эффективно

Данный тип вентиляции представляет собой систему, обеспечивающую постоянный приток свежего и чистого воздуха в помещение и одновременное удаление отработанного воздуха. Приточно-вытяжную вентиляцию устанавливают преимущественно в домах площадью более 100 кв. м.

Существует два вида такой вентиляции для дома или квартиры: моноблочная и наборная. Моноблоки уже полностью готовы к использованию, обладают компактными габаритами и предназначены для установки в квартирах. Наборные установки собираются на месте, обладают большими размерами и монтируются, в основном, в домах.

Устройство приточно-вытяжной вентиляции включает в себя следующие элементы:

1. Воздухозаборная решетка, устанавливаемая снаружи при входе в воздуховод и предназначенная для защиты от мусора, насекомых и грызунов;
2. Фильтры, которые располагаются в воздуховодах и содержат наполнители из угля;
3. Обратный клапан, перекрывающий воздуховод от притока холодного воздуха;
4. Испаритель, предназначенный для охлаждения воздуха летом;
5. Калорифер, подогревающий входящий воздух перед его подачей в комнаты;
6. Вентилятор, который способствует передвижению воздуха по воздуховодам;
7. Воздуховоды – специальные трубы круглого или прямоугольного сечения, предназначенные для транспортировки воздуха;
8. Шумопоглотитель, обеспечивающий приглушение шума работающего вентилятора;
9. Распределительные платформы и решетки, устанавливаемые на выходе в комнаты и предназначенные для подачи воздуха не единым потоком, а тонкими струями;
10. Рекуператор – устройство, позволяющее экономить энергию, идущую на обогрев приточного воздуха;
11. Специальные датчики, которые собирают данные о состоянии микроклимата в доме и следят за работой оборудования;
12. Автоматика, управляющая всей системой и включающая в себя регуляторы скорости вращения вентиляторов и нагрева воздуха.
