При установке вытяжки на кухне далеко не каждый знает, как правильно совместить вытяжку и естественную вентиляцию в квартире. В особенности при наличии только одного вентиляционного канала.

Многие люди не уделяют этому вопросу должного внимания. А зря! Ведь, если занять воздуховодом от вытяжки вентиляционный канал полностью, то вы рискуете остаться без естественной вентиляции, когда вытяжка не будет работать.

При совмещении кухонной вытяжки и естественной вентиляции на кухне в квартире главная задача заключается в том, чтобы поток от вытяжки не выдавливался назад в помещение через вентиляционную решетку.

Добиться этого можно при помощи обратного клапана. Причем существует несколько способов совмещения вытяжки и естественной вентиляции.

Обратный клапан в нижней части решетки

Первый способ монтажа заключается в расположении решетки с обратным клапаном под входом воздуховода от кухонной вытяжки в вентиляционный канал.

Данный способ имеет смысл использовать в тех случаях, когда верхние шкафчики на кухне не зашиваются до потолка и имеется свободное пространство над ними.

Главный недостаток данного способа заключается в том, что стандартные решетки с обратным клапаном, которые можно купить в магазинах, имеют совершенно убогий дизайн.

Выйти из положения можно, заказав решетку подходящего дизайна и своими руками добавив обратный клапан. Однако далеко не каждый захочет делать лишнюю работу, поэтому чаще всего довольствуются тем, что имеют.

Что делать, если над шкафчиками нет места?

В том случае, если планируется сплошная «зашивка» кухни до потолка, и места для установки решетки нет, то можно воспользоваться альтернативным вариантом.

Данный способ предполагает использование воздуховода от вытяжки также и для «нужд» естественной вентиляции. В этом случае с помощью тройника и обратного клапана со смещенной осью получается отверстие для естественной вентиляции.

Когда вытяжка работает, то клапан захлопывается. А когда выключена — открывается. Всю эту конструкцию можно разместить над шкафчиками и закрыть декоративными панелями, подходящими под цвет кухонного фасада.

Однако у этого способа также есть недостаток. Обратный клапан при закрытии издает достаточно звучный хлопок. Иногда это может раздражать. Чтобы этого избежать, можно придумать какой-то демпфер. Но главное, чтобы клапан после этого не заклинивало.

Источник: https://milyj-dom.ru-land.com/stati/kak-pravilno-sdelat-ventilyaciyu-na-kuhne-s-vytyazhkoy-zachem-nuzhna-ventilyaciya-na-kuhne

Связанные вопросы и ответы:

Как определить, нужна ли дополнительная вентиляция, если уже установлена вытяжка

Приветствую, о всесильный коллективный разум! Помогите разобраться, как по уму решить вопрос с вентиляцией на кухне под потолок.

Итак, что имеем. Кухня площадью почти 11м² вот такой планировки

Из особенностей:

1) трубы от батареи слева от окна

2) вентиляционный короб, соседствующий со стояком

Спустя несколько десятков вариантов, спроектированных в приложении и ещё сотни в голове, пришли к примерно такому варианту расстановки:

Холодильник отдельностоящий (уже куплен), слева от раковины посудомойка на 60см (сейчас на 45см не хватает). Кухню хочется до потолка, цвета просто для иллюстрации, ручек не будет, на картинке представлены для понимания направления открытия шкафов.

И вот на текущем этапе мы споткнулись об вытяжку. Изначально хотели полновстраиваемую и, чтобы не тянуть трубы до вентиляции с тремя изгибами (-15% эффективности на каждый изгиб + длина самой трубы тоже снижает), гонять её в режиме рециркуляции (у какой-то модели указывали потери 20%, остальные умалчивают). Вот только не учли, что воздух от неё должен выходить по трубе через все шкафы вверх (в нашей текущей не встраиваемой выходит через верхние отверстия самой вытяжки).

Из вариантов решения:

1) В салоне предлагают выводить прямо в потолок (там либо щель 3см, либо прикрытие цоколем от 6см), потолок скорее всего будет натяжной (ибо задачки с электрикой в предстоящем ремонте тоже решать придётся). В общем, терзают сомнения не будет ли потолок колебаться от потоков воздуха и не образуется ли там в конечном итоге пятно.

2) Сделать вентиляционное отверстие в верхнем модуле и вывести воздух вперёд. Из вариантов в интернете больше приглянулся с выпилом отверстий в фасаде, но на худой конец и с решёткой готова смириться

Что в итоге станет со стенками внутри шкафчика непонятно, хочется верить, что угольные фильтры смогут задержать и жир и влагу, но и худший сценарий исключать нельзя.

Можно ли использовать вытяжку и естественную вентиляцию в одной комнате

Для многих станет неожиданностью тот факт, что не во всех квартирах можно подключать кухонную вытяжку к общему каналу вентиляции. Особенно остро стоит вопрос в старых домах и новом жилом фонде, где используются газовые плиты. Начиная с 1 января 2019 года вступили в действие новые поправки в Правила пожарной безопасности. Подключать вытяжные приборы к системе естественной вентиляции запрещено.

Управляющие компании аргументируют и предупреждают домовладельцев о запрете на подключение вытяжки, ссылаясь на СНиП (строительные нормы и правила) и ГОСТ от 2003 года, но раньше за исполнением правил никто не следил. После ряда печальных событий, связанных со взрывами газа в многоэтажных домах, контроль значительно усилился. На кону не только безопасность эксплуатации здания, но и жизни людей.

Почему все ставят, а нам нельзя?

В старых домах вопрос с вытяжкой никогда не поднимался, поэтому все устанавливали прибор и подключали его к вентиляционной шахте, чтобы избавиться от запахов приготовления еды. Также отсутствие проблем при установке объясняется тем, что в устаревающем жилом фонде использовали индивидуальные каналы для воздухообмена. У каждой квартиры была собственная шахта, к которой никто из соседей не может подключиться.

В современных домах, особенно в многоэтажных новостройках, для ускорения строительства и стандартизации воздухообмена используют общую вентиляционную шахту. Конструкция предусматривает ответвления для каждой квартиры и один общий выход воздуха. Если шахта массивная, в ней присутствует несколько каналов, изолированных друг от друга. Это требуется для разделения вентиляции ванной комнаты, туалета, кухни и т.д.

Важно понимать, что законы предназначены исключительно для квартир, где используется газовые плиты. Дело в том, что наличие вытяжки ухудшает работу естественной вентиляции и в квартире может накапливаться газ. Без притока свежего воздуха помещение становиться резервуаром для опасного вещества, а при достижении критической концентрации ситуация переходит в статус взрывоопасный. Варианты «держать открытой форточку» или «помещение постоянно проветривается» не смягчают ситуацию, ведь нельзя постоянно контролировать вентиляцию квартиры. Воздухообмен обязан быть естественным и правильным!

Если все соседи ставят вытяжку, не следуйте их примеру. За несоблюдение правил владелец квартиры будет оштрафован, а также его вынудят демонтировать устройство. Не следуйте глупым примерам, ведь речь идет не про нарушение правил, а про безопасность жизни.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.
Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

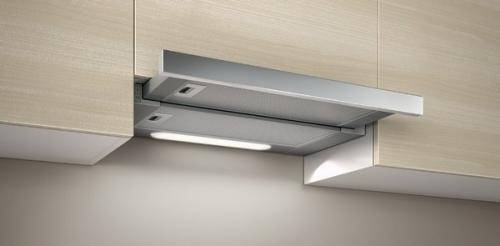

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

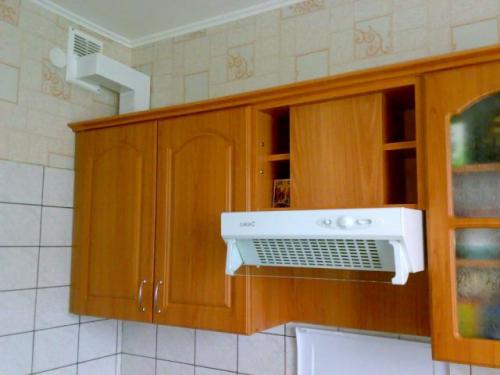

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.
Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты .

Как избежать конфликт между вытяжкой и естественной вентиляцией

Введение

Вентиляция на кухне очень важна, ведь здесь готовят множество блюд, которые выделяют вредные примеси, а остатки от жира оседают на мебели или технике. Чтобы часто не делать ремонт и дышать свежим воздухом, важно обеспечить хорошую вентиляцию на кухне. Здесь на помощь придут кухонные вытяжки, которые решать вышеперечисленные проблемы. Самое главное не ошибиться с выбором, ведь технические характеристики здесь очень важны. Нужно позаботиться о том, чтобы производительность вытяжки соответствовала необходимым параметрам.

Расчетная формула

Чаще всего для расчета производительности используется упрощенная формула, которая учитывает площадь и высоту помещения, где будет установлен прибор. Правда, некоторые предлагают рассчитывать необходимую производительность на основе суммарной тепловой мощности плиты, диаметра воздуховода и количества его изгибов, однако подобные вычисления по силам только специалистам.

Формула расчета производительности вытяжки выглядит так:

Q=S х h х 12 ;

Q – это необходимая производительность, S – площадь помещения, h – его высота. 12 – это коэффициент обновления воздуха в кухне за один час (согласно нормативам СНиПа).

Но данная формула предполагает, что кухонная вытяжка будет все время работать на пределе своих возможностей. Это нежелательно. Во-первых, уровень шума на максимальной скорости слишком высокий, а во-вторых, внутренние механизмы очень быстро изнашиваются. Поэтому обязательно необходим запас производительности. Какой? Сейчас подсчитаем..

От того, какой тип плиты стоит у вас на кухне, напрямую зависит концентрация вредных примесей в воздухе. В соответствии с этим, в формуле нужно будет изменить коэффициент воздухообмена. Если плита электрическая, вместо 12 ставим 15, если газовая, повышаем коэффициент до 20.

Далее нужно учесть режим работы вытяжки. Если прибор проточный, на его эффективность оказывает большое влияние состояние вентиляционной шахты. Если канал загрязнен, запас производительности лучше увеличить. Некоторые специалисты рекомендуют полученный результат умножить на два. То есть (для электрической плиты):

Q= (S х h х 15) х 2 .

При рециркуляционном режиме дополнительное сопротивление прохождению потока воздуха создает угольный фильтр. Поэтому производительность снова нужно увеличивать, в этот раз на 30-40%.

Как рассчитать необходимую мощность вытяжки при наличии естественной вентиляции

Чтобы естественная вентиляция работала эффективно и не создавала проблем, ее нужно грамотно спроектировать. Рассмотрим основные этапы и нюансы этого процесса.

Расчет необходимой интенсивности воздухообмена и выбор подходящего типа вентиляции для вашего дома

Первый шаг - определить требуемый воздухообмен для каждого помещения и дома в целом. Для этого объем комнаты умножают на минимальную кратность вентиляции: 3 м3/час на 1 м2 для жилых зон, 6-8 м3/час - для кухни, 4-6 м3/час - для ванной и туалета. Суммарный расход воздуха должен составлять 30-40 м3/час на человека или около 0,35 объема дома в час.

Далее нужно выбрать оптимальную схему вентиляции с учетом планировки, этажности, количества жильцов и других факторов. Для компактных одноэтажных домов обычно достаточно естественной вентиляции с инфильтрацией через окна и двери. В двухэтажных и более просторных зданиях лучше сочетать естественную и принудительную вентиляцию с механическими вытяжными вентиляторами в санузлах и на кухне.

Рациональное размещение приточных и вытяжных отверстий, вентиляционных каналов и воздуховодов

Приточные отверстия и клапаны располагают в жилых помещениях (спальни, детские, гостиные), а также в подсобках и коридорах. Их размещают на расстоянии 10-15 см от потолка, чтобы холодный воздух успевал смешаться с теплым. Важно соблюдать минимальное расстояние от приборов отопления (не менее 1,5 м), чтобы избежать их остывания.

Вытяжные решетки устанавливают под потолком в верхней части стен. В санузлах, ванных и на кухне - непосредственно над источниками влаги и запахов. Для эффективного удаления отработанного воздуха предусматривают отдельные вентканалы для каждого помещения, выводя их выше кровли.

Использование современных вентиляционных клапанов и решеток для регулировки воздушных потоков

клапаны открываются шире, увеличивая приток, а в сухую - прикрываются, ограничивая поступление холодного воздуха. Такое решение помогает поддерживать оптимальный микроклимат без лишних затрат энергии на подогрев.

Для вытяжки часто используют решетки с регулируемыми жалюзи или диафрагмой. Они позволяют настраивать направление и интенсивность воздушного потока, предотвращая сквозняки и шум. В кухнях и санузлах рекомендуется устанавливать вытяжные решетки с обратным клапаном, который не дает воздуху проникать в помещение, когда вентиляция выключена.

Какие материалы лучше использовать для естественной вентиляции, чтобы она эффективно работала с вытяжкой

Уменьшение скорости воздуха в приточной установке с вентилятором может быть вызвано следующими причинами:

• Потеря мощности двигателя , вибрация вентилятора и другие признаки износа оборудования. Необходимо провести ремонт и устранить выявленные неисправности.
• Сбой в настройке параметров системы . Нужно перенастроить систему или отремонтировать управляющий блок.
• Загрязнение фильтров . Самая распространенная причина снижения мощности приточной вентиляции. Необходима очистка или замена вкладыша.
• Загрязнение вентиляторов . В результате налипания загрязнителей изменяется геометрия лопастей. Тогда при том же количестве оборотов уменьшается напорная характеристика устройства.
• Уменьшение живого сечение канала . Оно может произойти в любом узле приточной системы, через который проходит воздух: труба, рекуператор, калорифер и т.д. Необходимо проводить их регулярную сервисную чистку.
• Частичное или полное закрытие внешней решетки . Фильтрующая решетка может быть забита насекомыми, листвой и другим мусором. Зимой возможно заметание ее снегом. Поэтому нужно периодически проверять ее пропускную способность.

При естественной приточной вентиляции частой причиной, приводящей к недостаточному притоку, а иногда и возникновению обратной тяги, является эффект разряженного воздуха с уличной стороны.

Такое явление может возникнуть с подветренной стороны здания. Его можно устранить, использую специальные ограждения возле воздухозаборного отверстия.

Как избежать обратного тяга при использовании вытяжки и естественной вентиляции

Любые типы и конструкции приточно-вытяжной вентиляции нуждаются в очищении, которая должна проводиться по строгому регламенту, прописанному в техническом паспорте оборудования. Если агрегаты постоянно эксплуатируются в тяжелых условиях, значение сокращается. В таком случае периодичность очистки от особенностей монтажа, площади и назначения помещений.

Согласно требованиям к системам вентиляции, предъявляемым надзорными органами, клининг должен проводиться по такому графику:

• ТРЦ, административные здания и офисы – ежегодно.
• Предприятия общепита, больницы, лаборатории и пр. – каждые три месяца. Жироуловители в кафе и ресторанах – раз в месяц.
• Производственные и цеховые помещения – каждые полгода.
• Детские сады, ясли, школы и другие образовательные заведения – как минимум дважды в год.

Чистая вентиляция – это не только физическое устранение налета и отложений. Удаление просто скопившейся грязи не избавит от микробов и бактерий, поэтому нужно регулярно проводить и антибактериальную обработку каналов вентиляции специальными химическим средствами, чтобы устранить все патогенные микроорганизмы.

Признаки, что забились или вышли из строя части оборудования воздуховодов:

• Образование конденсата или грибка на рабочих поверхностях и стенах.
• Повышение уровня шума и нехарактерные вибрации.
• Произвольное выключение вентиляторов или трудности с запуском.

Заказать качественное обследование кондиционирования можно в нашей компании.

Как часто нужно чистить естественную вентиляцию, если используется вытяжка

Хотим обратить ваше внимание, что новые поправки касаются только оборудования с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции.

Общие требования к кухонной вытяжке над газовой плитой следующие:

Популярная букмекерка запустила мобильное приложение для Андроид, скачать 1xBet можно по ссылке абсолютно бесплатно и без регистрации.

• Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже.
• Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае, работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже.
• Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования.

Важно! В постановлении комитета РФ по строительству и ЖК комплексу № 170, в пункте 5.7.8 указывается, что допустима установка вытяжек с принудительной вентиляцией и отводом в общедомовую систему вентиляции только для квартир на верхних этажах, однако требования по мощности вытяжки сохраняются.

В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.

Можно ли использовать вытяжку как основную вентиляцию, дополнив её естественной

Вентиляционный канал расположен в нижней части заградительной решетки

Совмещение вентиляции и вытяжки на кухне сопровождается «выдавливанием» отработанного воздуха назад в помещение через оградительную решетку. Для предупреждения этого явления в систему вводится обратный клапан, по способу установки которого различают следующие подходы:

• Его монтаж в нижней части заградительной решетки.
• Использование специального клапана со смещенной осью.

В первом случае решетка с обратным клапаном располагается под входом воздуховода, проложенного от кухонной вытяжки в сторону отдельного вентиляционного канала. Этот способ применяется, когда над навесными шкафами у стены имеется свободное пространство.

Недостаток этого подхода состоит в том, что поступающие в продажу типовые решетки имеют не очень эстетичный вид. Единственный выход из положения – заказать решетку с нужным дизайном и самостоятельно добавить к ней обратный клапан.

Если над шкафом нет места, подходит второй вариант, предполагающий использование воздуховода от вытяжки для естественной вентиляции. Для нее придется сделать отдельное отверстие, образуемое тройником и обратным клапаном со смещенной осью. При работающей вытяжке установленный клапан захлопывается. Когда она выключена – он открывается. Вся конструкция размещается над навесным шкафом или закрывается декоративными панелями под цвет кухонного фасада.

При срабатывании закрытый клапан издает сильный хлопок, устранить который очень сложно. Для этих целей допускается использовать специальные глушители.
