Как сделать распашные ворота своими руками. Особенности изготовления

Как сделать распашные ворота своими руками. Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

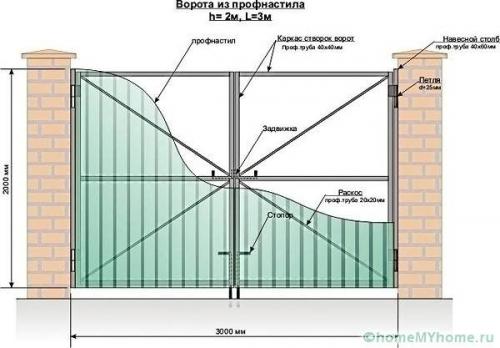

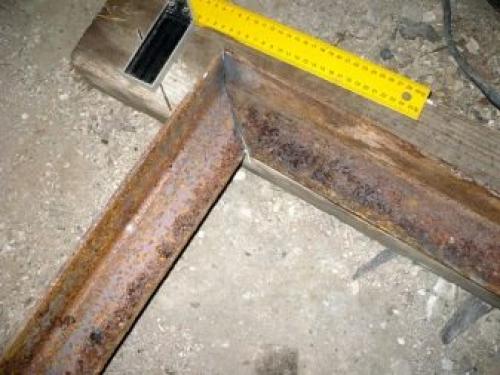

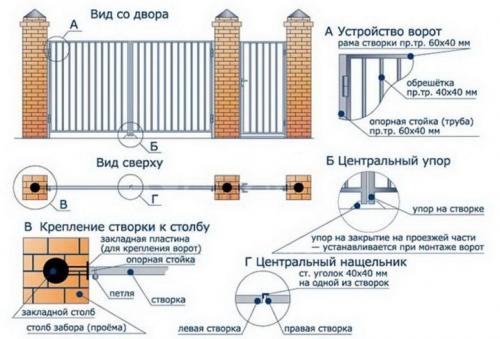

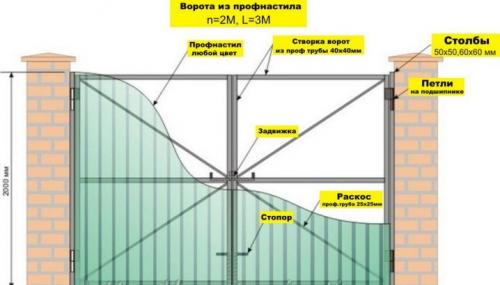

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

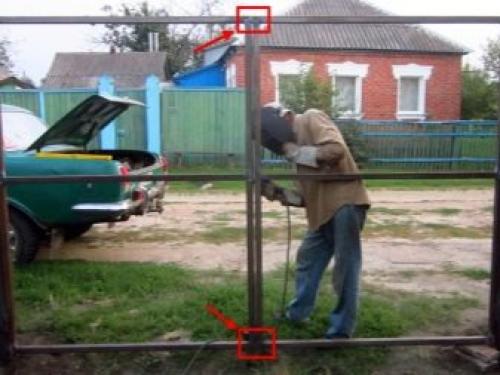

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами . К ним будут привариваться навесные опоры.

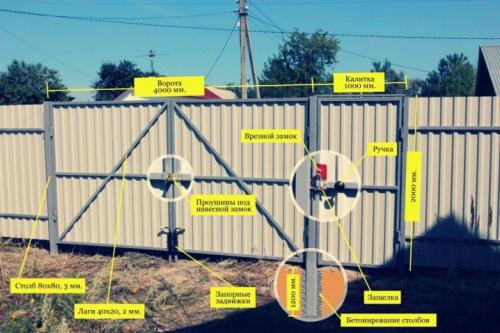

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

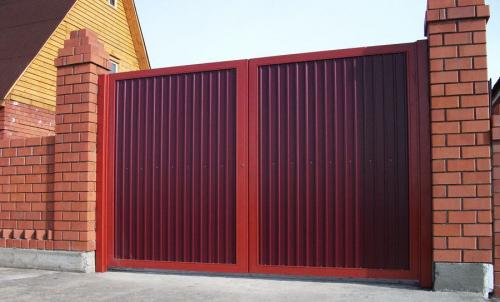

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части . Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

Распашные ворота в гараж своими руками. Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками . Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

   Пример гаражных ворот

2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

   Пример гаражных ворот

3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

   Пример поворотных гаражных ворот

4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.
   Пример секционных гаражных ворот

   5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Ворота распашные из профнастила своими руками чертежи. Процесс изготовление распашных ворот своими руками

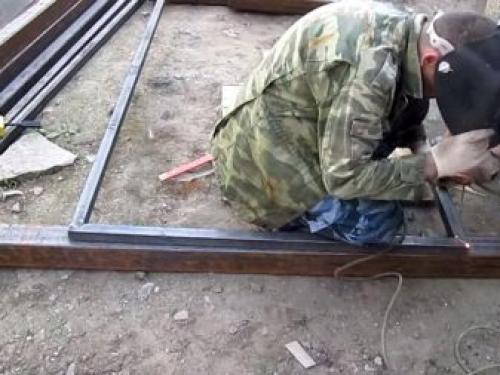

Некоторые люди считают, что соорудить распашные конструкции под силу любому человеку, даже если он не обладает специальными навыками. Однако это не совсем так. Изучив инструкцию, большинство видов работ действительно можно выполнить самостоятельно, но не все. Например, чтобы сварить качественный каркас, потребуется помощь специалиста, который умеет обращаться с оборудованием, имеет опыт в этом вопросе.

Процесс изготовления конструкции состоит из нескольких этапов. Изначально необходимо определить место расположения въезда, составить чертеж, выполнить расчет требуемых материалов. Затем можно приступить к подготовке основания, установке стоек, сооружению каркаса и его фиксации на опорах, обшивке профлистом. Каждый отдельный шаг рассмотрим подробно, чтобы при создании ворот своими руками избежать случайных ошибок.

Расходные материалы и инструменты

Рассчитать количество необходимых материалов можно только после составления эскиза. Для каждого конкретного случая их число будет индивидуальным. Для выполнения работ потребуются:

• лопата штыковая и совковая;
• лом, отбойник, если необходимо удалять старое бетонное, кирпичное покрытие или основание;
• бетономешалка, старая ванна для замешивания раствора;
• ведра, мастерок;
• уголок, строительный уровень;
• измерительные приборы, карандаш, капроновая нить;
• сварочный аппарат и электроды;

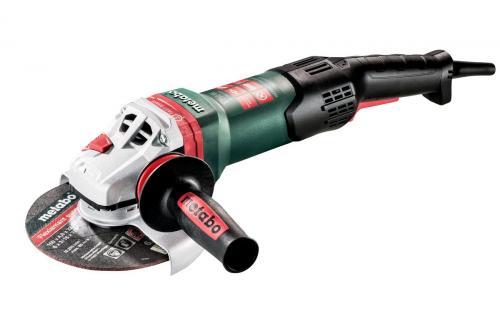

• болгарка с нарезными и шлифовальными дисками;
• дрель с набором сверл;
• малярная кисточка, валик, краскопульт для окрашивания стоек и рамы;
• саморезы.

Следует заготовить следующее виды сырья:

• профнастил для обшивки рамы;

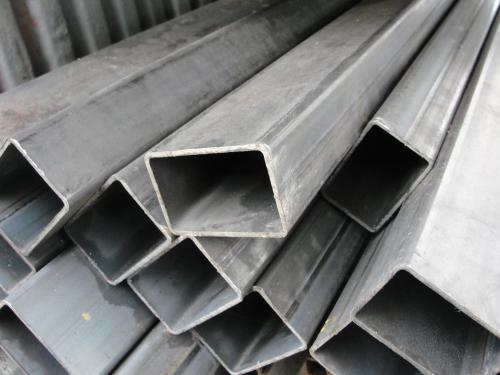

• профильные металлические трубы разного диаметра для стоек и каркаса;
• выдерживающие значительные нагрузки петли для фиксации створок;
• замки, фиксаторы, затворы;
• красящие вещества;
• щебень, песок, цемент.

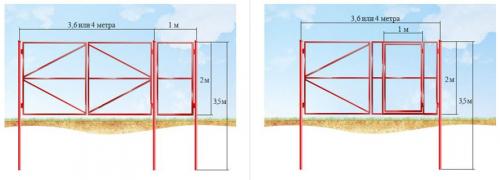

Размеры ворот и калитки

Исходной точкой во всей работе является место установки. От него во многом зависит вид самой конструкции, а также ее параметры. Например, гаражные и парадные ворота будут иметь абсолютно разные габариты, которые для каждого случая подбираются индивидуально. Проще всего рассчитать значение высоты. Для ее определения необходимо ориентироваться на забор. Ворота должны быть вровень с ограждением, в среднем этот параметр составляет 2-2,5 м.

Высота калитки определяется по тому же принципу. Ее минимальная ширина по существующим нормативным документам должна превышать 80 см. Этого хватает для свободного прохода одного человека, но как показывает практика, недостаточно для комфортного пересечения двери с ручной кладью или ведром. Оптимальный размер ширины калитки составляет 1-1,2 м. Некоторые владельцы устанавливают более широкие двери в 1,5 м.

С выбором ширины для ворот дело обстоит намного сложнее. В этом случае необходимо учитывать много факторов: расстояние от забора до проезжей части, радиус заезда, даже материал, который использовался при строительстве дома. К примеру, деревянный коттедж отличается повышенной пожароопасностью, для заезда пожарной машины потребуется 6 м. Для въезда легкового транспорта достаточно 2,4-2,5 м, грузового – 3,2-4 м.

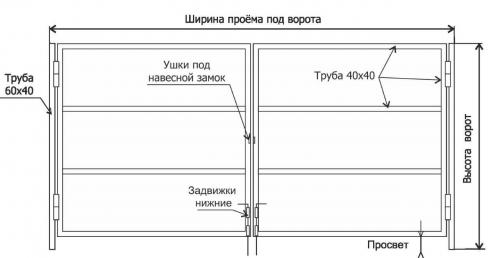

Чертеж ворот

При сооружении конструкции не обойтись без графического изображения, на котором указаны все узлы и их размеры. Оно позволит точно рассчитать количество необходимых для работы материалов, выполнить качественную установку. Составить эскиз можно самостоятельно, даже если нет навыков в черчении, достаточно сделать простой схематический рисунок на тетрадном листе, указать на нем параметры всех элементов. В чертеже должно быть отображено:

• стойки, их количество, глубина бетонирования;
• устройство каркаса, с указанием размеров всех его частей;
• параметры каждой створки;
• положение и габариты калитки;
• общая ширина проема;
• материал для обшивки;
• петли, их конкретное место установки;



Монтируем опоры для ворот

Монтажные работы по установке ворот из профнастила начинаем с расчистки и последующей разметки территории. Изначально определяем местоположение столбов. Далее по уровню натягиваем капроновую нить, которая проходит через центры будущих ям. После чего приступаем к основному этапу:

1. С помощью садового бура делаем углубление в земле. Его глубина в среднем составляет 1,5 м. В некоторых случаях может понадобиться отбойный молоток. Если для работы используется лопата, то ширина лунки становится больше, вместе с тем увеличивается количество необходимой бетонной смеси для заливки.
2. На дно ямы засыпаем подушку из щебня и песка толщиной до 30 см, хорошо утрамбовываем. При сильной усадке подсыпаем еще немного стройматериала.
3. На дно лунки встраиваем опору. Она должна быть подготовлена, покрыта защитной грунтовкой, покрашена. Свободное пространство вокруг нее заполняем камнями, кусками старого бетона. Это позволяет сократить объем раствора.

Как сделать ворота в частном доме. Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и

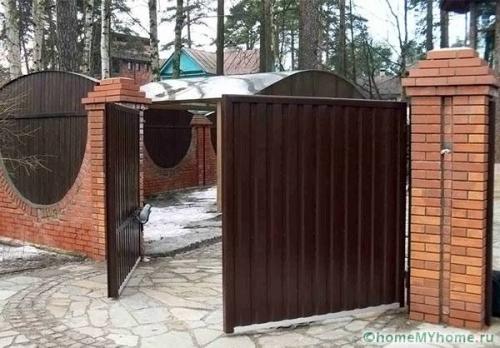

Распашные ворота

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы  делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича , сделать металлические закладные, к которым будут привариваться петли.

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины. Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться.

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.
