Как правильно сделать столбчатый фундамент. Как построить опорно столбчатый фундамент

18.01.2020 в 20:26

Как правильно сделать столбчатый фундамент. Как построить опорно столбчатый фундамент

Строительство фундамента начинается с его проектирования, в ходе которого определяется глубина заложения, сечение столбов, их количество и план расположения.

Чтобы правильно разработать проект, необходимо учитывать не только вес здания, но и гидрогеологическую обстановку, а также снеговую, ветровую и сейсмическую нагрузку. Лучше поручить проект инженерной компании.

Когда проект готов, приступают к его реализации. Технология строительства будет зависеть от материала фундамента.

Не знаете как устроен столбчатый фундамент из пластиковых труб?

Как сделать столбчатый фундамент своими руками

Возможно Вы ищете информацию по теме лучший электрический теплый пол?

Ж/б основание

Как правильно сделать столбчатый фундамент. Как построить опорно столбчатый фундаментСогласно разметке выкапывают углубления с размерами, соответствующими размерам столбов, либо вдвое их превышающими, если грунт на участке рыхлый или неустойчивый. В первом случае стенки выемки будут играть роль опалубки, во втором – опалубку во всю высоту опоры придется делать из досок.

Дно ямы на высоту в 100 – 200 мм засыпается песчано-щебеночной смесью (содержание песка – 60%), которая увлажняется и трамбуется.

В опалубку (после укладки гидроизоляции) заливают небольшую порцию бетона (используется смесь марки М200), после ее затвердения устанавливают арматурный каркас и снова заливают бетоном, теперь уже на всю высоту столба.

Если размеры ямы превышали размеры опоры, то после ее сооружения выполняют обратную засыпку грунта.

Если опора по результатам расчета должна иметь небольшое сечение, ее можно выполнить по буронабивной технологии. Отверстие в грунте высверливают с помощью бура, после чего туда помещают трубу из пластика, стали или асбеста, играющую роль опалубки и гидроизоляции. Внутрь помещается арматурный каркас и заливается бетон.

Если поверх опор предполагается укладывать ростверк, сверху арматура должна иметь выпуск длиной 150 – 200 мм.

При возведении каркасного или деревянного дома прутья арматуры полностью прячутся в бетон, а в верхней части опор замоноличиваются шпильки, длина которых соответствует высоте бруса нижней обвязки .

Сборный фундамент

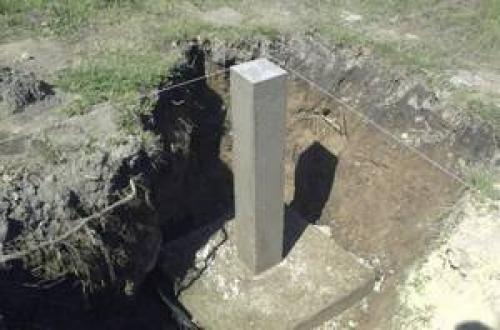

Как правильно сделать столбчатый фундамент. Как построить опорно столбчатый фундамент 01Выемки под опорно – столбчатый фундамент из бетонных блоков или кирпича приходится делать особенно большими, иначе сооружать кладку будет неудобно. Поверх песчано-щебневой подушки устраивается основа из армированного бетона высотой от 100 до 150 мм.

Вместо нее можно уложить особые бетонные блоки в форме трапеции, снабдив тем самым фундамент широкой подошвой. Сам же столб выкладывают из обычных стеновых блоков размерами 200х200х400 мм.

Кирпич для опорно – столбчатого фундамента нужен особый, так называемый, железняк. Допускается его укладка непосредственно на песчано-щебеночную подушку. Минимальные размеры кирпичного столба – 250х250 мм.

Если опора должна быть более мощной, ее сооружают с поперечным сечением 380х380 мм. В этом случае в середине столба остается полость, которая армируется и заполняется кладочным раствором.

Столбы – опоры должны быть строго вертикальными, поэтому правильность кладки следует постоянно проверять с помощью отвеса. Когда столб будет готов, его необходимо обмазать двумя-тремя слоями битумной мастики и оклеить рубероидом или геотекстилем.

Столбчатый фундамент из блоков. Блоки для столбчатого фундамента

Для этого используют блочный материал в виде монолитных элементов, отлитых на виброустановке либо прессе из бетонной массы м100 – 150.

Не стоит пробовать изготовить блоки самостоятельно – приобрести их гораздо легче и дешевле. Тем более, что потребуется вам для фундамента не более пяти десятков штук.

Для обустройства столбчатого фундамента из блоков используют элементы с параметрами 20 х 20 х 40 см. И этому есть свои причины:

  • параметры блока говорят о небольшой массе материала. С учетом применяемого в изготовлении наполнительного компонента вес одного камня может составлять 30 – 32 кг. Это дает возможность вести монтажные работы без привлечения специальной техники;
  • для изготовления блоков используют вибропресс и стандартные формы. В итоге получается литой блок, по прочности существенно превышающий аналоги, произведенные кустарным способом;
  • удачные размеры материала создают возможность для простой выкладки фундаментных столбиков и выравнивания плоскости без подрезки опорных верхушек.
  • на блочной поверхности допускаются шероховатости, но она должна оставаться ровной, не иметь сколотых участков, трещин, наростов и выбоин;
  • пустотные места в блоке не допускаются;
  • после изготовления блок должен в течение четырех недель набирать проектную прочность.

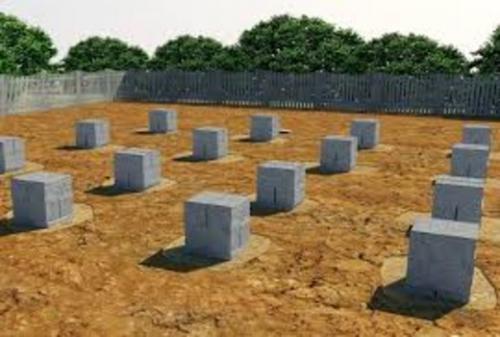

Как правильно сделать столбчатый фундамент. Как построить опорно столбчатый фундамент 02

Для проверки качества и прочности легко ударьте по блоку молотком – он должен отскочить. От падения с метровой высоты качественный блок не получит повреждений.

Столбчатый фундамент с ростверком. Общие характеристики: что такое ростверк

Прежде чем приступать к практике, рекомендуем как следует изучить теорию, чтобы понимать, как устроен фундамент. Многие знают о ростверке лишь то, что это укрепляющая конструкция из балок, расположенная на сваях или столбах. Но мало кто вдается в подробности и выясняет его истинное функциональное предназначение.

Задачей ростверка является равномерное распределение и передача нагрузки от стен сваям, чтобы те, в свою очередь, передали нагрузку в грунт. Таким образом, коробка дома более устойчива и может простоять без ремонта много лет. К слову о ремонте – поскольку ростверк не касается грунта (за исключением заглубленного типа), снижается риск отсыревания, коррозии и порчи насекомыми паразитами. Однако, это не значит, что можно обойтись без гидроизоляции, но об этом чуть позже.

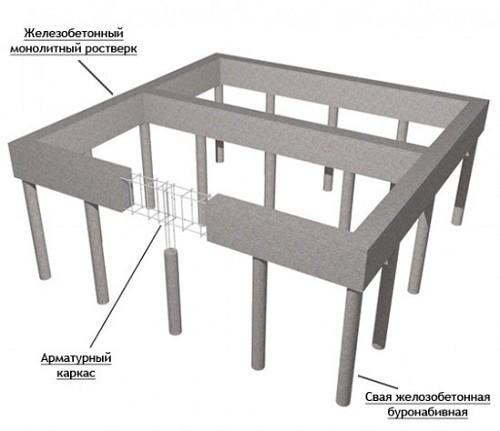

Столбчатый фундамент с ростверком. Общие характеристики: что такое ростверк

На опалубке ростверка располагается съемное дно, которое формирует ровную нижнюю поверхность приподнятой над землей балки. По большому счету, серьезных различий в изготовлении ростверков разного типа нет – они заключаются лишь во временных и трудовых затратах.

Иногда можно услышать, как фундамент с ростверком путают со столбчато-ленточным из-за внешнего сходства, но между этими конструкциями есть ряд серьезных отличий в плане строения и предназначения. Так, бетонная опора ленточного фундамента всей своей массой лежит на земле. Бывает, что у такой конструкции имеются столбы, но они служат не для передачи нагрузки, а для увеличения несущей поверхности и лучшей устойчивости. Ростверк же не только объединяет все сваи, но и равномерно распределяет нагрузку между ними.

Виды конструкций

В зависимости от строения конструкции различают несколько видов ростверков. Каждый из них обладает индивидуальными эксплуатационными характеристиками и предназначением.

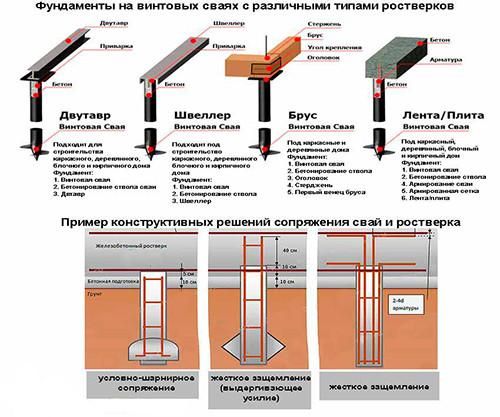

Столбчатый фундамент с ростверком. Общие характеристики: что такое ростверк

Виды ростверков:

  1. Сборно-монолитный– в качестве элементов могут выступать стальные двутавровые балки или сварные швеллера. Недостаток этого вида в том, что собирать его довольно сложно, тем более, если вы решили делать фундамент своими руками. Мало того, что поднять и установить балки очень тяжело, так еще и места крепления зачастую подводят – прочность сварных стыков всегда меньше прочности самих балок. Плюс ко всему, незащищенный металл быстро начинает ржаветь. Сборный ростверк предназначен для временных или недолговечных построек – дачных домиков, беседок или веранд. Он прослужит от 10 до 20 лет, после чего можно будет построить нечто более надежное.
  2. Сборный – в основном этот вид используют в промышленном строительстве и при возведении многоэтажных домов. Ростверк представляет собой «конструктор» из заранее подготовленных литых деталей, оснащенных «замками» и креплениями. В процессе укладки он становится монолитным. Стоимость такого фундамента внушительная, к тому же потребуется участие тяжелой строительной техники и профессиональных навыков. Данный способ не подходит для частного домостроения, поскольку слишком сложный и затратный.
  3. Монолитный – конструкция представляет собой замкнутую балку или цельную плиту, соединяющую все сваи. Монолитные фундаменты бывают высокими, низкими и заглубленными (об этом – в следующей главе). Этот вид наиболее часто используется в малоэтажном строительстве.

Столбчатый фундамент расчет. Оцениваем характер грунта

Если расчет столбчатого фундамента осуществляется своими силами, то проведение лабораторных исследований показателей грунта не предполагается. Поэтому пойдем по бюджетному пути – будем проводить оценку на глаз. Для этого на месте предполагаемого строительства дома выкапываем шурф (яму) глубиной ниже глубины промерзания грунта (ГПГ). ГПГ можно узнать в справочном пособии или в статье, о которой мы говорили в самом начале повествования. Предположим, что ГПГ составляет 1,5 м. Выкапываем шурф глубиной 1,8 м. и отбираем пробы грунта и пытаемся скатать из него небольшой шарик. Оцениваем характер грунта следующим образом:

  • если шарик не скатывается, и вы визуально определили песчаный слой дна шурфа, то в зависимости от крупности песка, расчетное сопротивление грунта (далее – R) принимает значение от 2 (для очень мелкого, пылеватого) до 3 (для среднего) и 4,5 (для крупного песка)*;
  • если шарик рассыпается при сдавливании, велика вероятность, что грунт – супесь (R=3)*;
  • если шарик при сдавливании не рассыпается и по краям лепешки не образуются трещины, то перед нами глина (R=3-6)*;
  • шарик из грунта не рассыпается при сдавливании, но по краям образуются трещины, грунт – суглинок (R=2-4)*

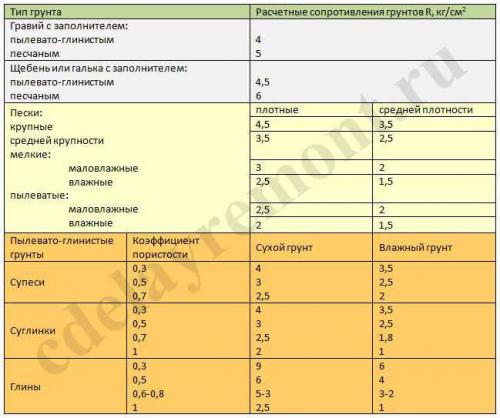

*Значение R зависит также от влажности грунта и коэффициента пористости. Ориентировочные значения расчетного сопротивления грунта представлены в таблице ниже. Следует учитывать, что представленные значения актуальны при заглублении фундамента на 1,5…2 метра. Если же вы планируете возводить мелкозаглубленный фундамент, то расчетное сопротивление грунта будет уже другим: R=0,005R0(100+h/3), где R0-табличная величина, h – глубина (см), на которую планируется закладывать фундамент.

Как правильно сделать столбчатый фундамент. Как построить опорно столбчатый фундамент 05

Итак, получили значение R. Определяем параметры и количество опор-столбов.
