Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

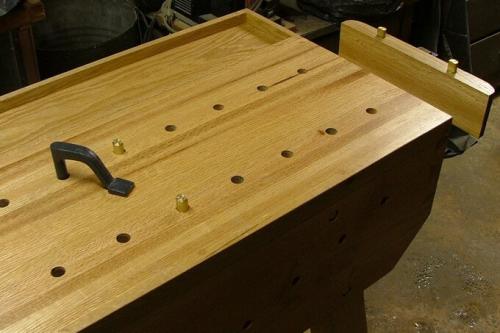

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Стандартная высота столярного верстака. Какой должна быть высота верстака для работы стоя

При установлении оптимального уровня высоты слесарного верстака для работы в стоячем положении, стоит основываться из высоты над полом локтевой точки работника. При работе слесаря-монтажника преимущественно комфортабельной являет собой такая высота слесарного стола, при которой локоть работающего и плоскость его инструмента находятся в одном прямом направлении.

В процессе работы на столе-верстаке локоть согнутой руки вынужден находиться на уровне губок тисков. В то время как высота слесарного стола должна перестраиваться в зависимости от роста работника.

При росте 180 см, высота верстального стола должна приблизительно равняться 110 см. То есть в среднем, оптимальным должно считаться значение: ваш рост – минус 70 см. А промежуток от центра верстака до глаз человека должен быть 45-50 см.

На случай расхождения размеров стола к росту человека, задействуют специальные подставки различного уровня высоты (5-15 см). Слесарь, в основном осуществляет свою работу в положении стоя, значительный промежуток времени пребывая в принудительном, полусогнутом положении, с наклоном корпуса тела вперед. Подобную позицию работник принимает начиная с момента подготовки детали к обработке, и сохраняет в процессе всей его деятельности. Помимо пальцев и кистей рук, в работе для поддержания нужной позиции задействованы мышцы ног и поясницы. Максимальная нагрузка, наряду с этим, приходится на такие мышцы тела как: трапециевидные и длинные мышцы спины, поясничные, ягодичные, квадрицепсы и голень. В результате длительной работы, мышцы спины, поясницы и шеи сильно изнуряются. И зачастую не в состоянии препятствовать согнутости грудного и шейного отделов позвоночника, которая со временем ещё и может усиливаться.

Источник: https://interer-i-dekor.ru-land.com/novosti/chertezh-verstaka-stolyarnogo-proekt-i-chertezhi

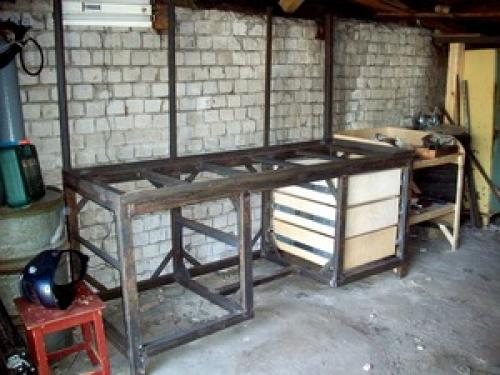

Чертеж верстака из металла. Разработка проекта будущего рабочего стола

Прежде чем приступить к изготовлению данной конструкции в домашних условиях, нужно все хорошо рассчитать и продумать. Если хотите, чтобы во время работы все следовало по составленному плану, тогда сначала сделайте чертеж в удобном масштабе.

Столешницу можно соорудить своими руками из древесины либо листовой стали. Однако деревянную конструкцию придется потом все равно обтягивать металлом. Каркас столярного верстака обычно делают из профильных труб или уголков.

Необходимо сразу продумать способ крепления такого стола к полу. Верстак нужно обязательно обездвижить, чтобы избежать несчастных случаев и травм, для таких целей к ножкам конструкции приваривают пластины с выемками. Через них потом и будет выполняться крепление к напольной поверхности.

В процессе разработки чертежа и проектирования, следует помнить об освещении рабочего места. Необходимо позаботиться, чтобы источник света находился прямо перед человеком. Розетки надо расположить в доступном и удобном месте, так как работа в основном проводится электрическими инструментами.

Составленный чертеж верстака позволяет рассчитать количество требуемого материала, чтобы уменьшить число отходов. Ведь с заранее подготовленным планом не придется бежать в магазин за недостающими материалами. Во время подготовки деталей нужно хорошо обработать острые края и подогнать все размеры. Таким образом, получится сделать прочную и долговечную конструкцию.

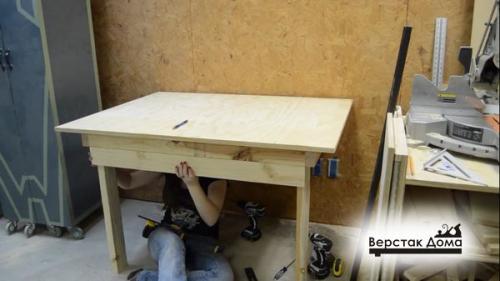

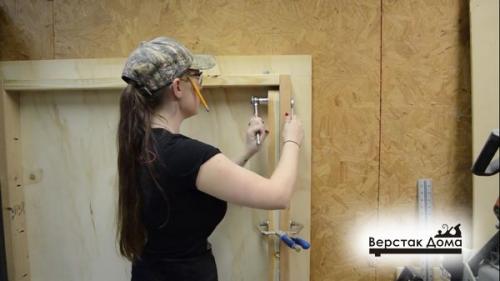

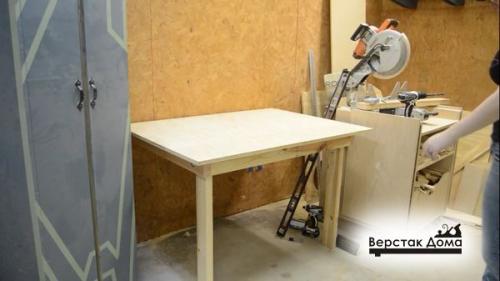

Складной столярный верстак своими руками. Установка ножек

Кроме опорного элемента наш самодельный слесарный верстак из дерева будет опираться еще на пару ножек. Их нужно сделать складными, чтобы в сложенном положении они без труда складывались и не торчали. Для этого их нужно прикрепить к раме на болтовое соединение.

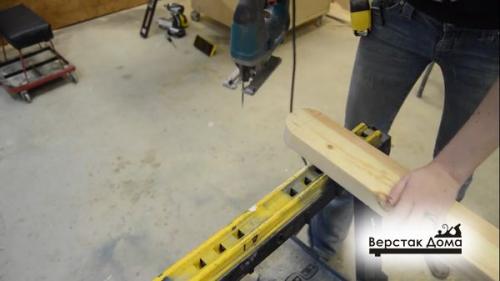

Как вариант, можно кроме болта использовать отрезок от шпильки, скрепив его гайками с двух сторон. Чтобы не вносить большого разнообрази в список используемых материалов, ножки можно сделать из того же бруска 80х40мм. Чтобы ножки складывались они должны иметь на одной стороне закругления, которые проще всего сделать электролобзиком.

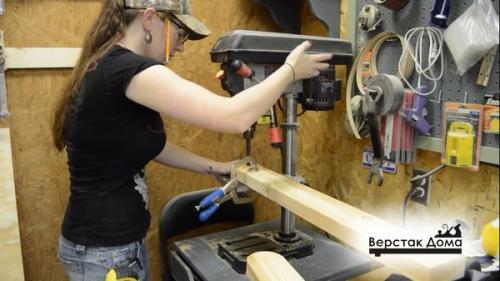

Затем сверлим отверстия по центру скругленной части ножки – на этом месте будет ось вращения.

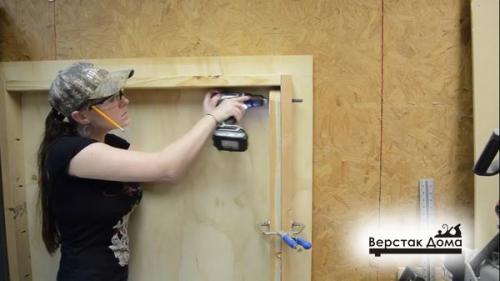

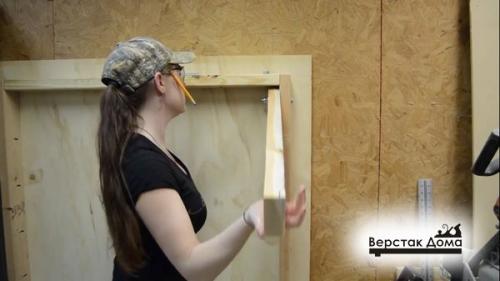

Прикладываем ножку в будущее проектное положение – там, где она будет в сложенном состоянии примыкать к раме и просверливаем отверстие в раме для установки оси вращения.

Устанавливаем ось вращения ножки. Совершенно понятно, что если просто затянуть бот, то он прижмет ножку к раме и ее дальнейшее вращение будет затруднительным, поэтому между ножкой и рамой нужно установить пару шайб. А можно и не пару, а 3 или 4 для лучшего вращения, так как при затягивании болта шайбы утопятся в мягкое дерево и для обеспечения зазора как раз и понадобится треть шайба.

Теперь ножка вращается на оси.

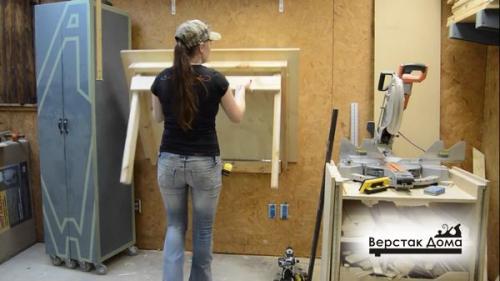

Вторую ножку делаем аналогично первой. Теперь складной верстак уже может крепко стоять на двух ногах и опорном элементе.

Сейчас почти все хорошо, только положение ножек не синхронизировано. Поэтому их нужно «связать» перекладиной.

Перекладину можно прикрепить также саморезами.

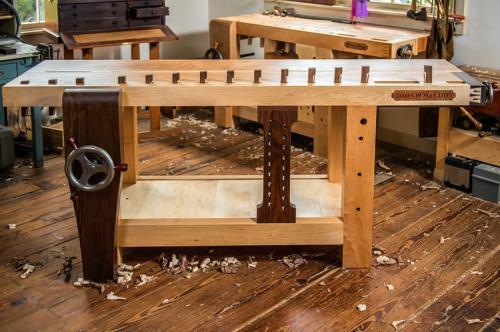

Самодельный верстак столярный. Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

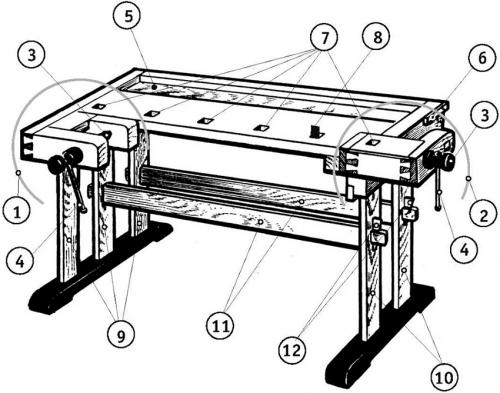

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.
