Пропорции вода гипс г16. Как сделать гипс прочным

Пропорции вода гипс г16. Как сделать гипс прочным

Гипс — отличный природный материал для изготовления разных интересных штук, но, к сожалению, изделия из него не всегда получаются достаточно прочными (даже из качественного гипса).

В интернете можно найти множество способов укрепления гипса, но не все они понятны и не все подойдут для домашних условий.

Гипс бывает разных марок от Г-2 до Г-25 — чем выше цифра — тем выше прочность готового изделия. В продаже не всегда можно найти хороший гипс, но по возможности, нужно использовать максимально
доступной марки.

Так же на прочность гипса влияет и количество добавляемой в раствор воды: чем больше воды — тем меньше прочность, но при этом увеличивается время схватывания, что немаловажно при работе с гипсом.

Стандартной прочности гипса не всегда достаточно для некоторых видов работ, в таких случаях можно попробовать увеличить прочность гипса разными добавками.

Способы, которыми пользуемся сами и которые действительно помогают сделать гипс прочнее:

Добавление клея ПВА . На наш взгляд, это самый простой и доступный способ повысить прочность гипса в домашних условиях. Клей нужно добавить в воду и размешать, затем засыпать гипс. Мы обычно используем следующие пропорции: на 1кг гипса — 0,5л воды и 50 грамм клея ПВА. Раствор из-за клея становится более густым,
но изделия получаются заметно прочнее. Добавление армирующих волокон (фибра полипропиленовая) . Фибру обычно используют для армирования бетонных конструкций, но ее также можно применять и для гипса.
Полипропиленовые волокна значительно повышают устойчивость гипса к перепадам температуры
и предотвращают появление трещин в изделии. Одного килограмма полипропиленовой фибры может хватить на 500-1000кг гипса. Добавлять ее нужно в воду перед
замешиванием раствора, приблизительно 1-2 грамма на килограмм гипсового порошка. Изделия с добавлением фибры не так быстро и сильно трескаются под воздействием мороза и высоких температур.
В использовании армирующих волокон есть небольшой минус — местами волокна могут быть видны на лицевой стороне при заливке готового изделия в форму (не всегда и совсем немного, обычно не критично) и
заметно видны и даже могут торчать со стороны заливки и при лепке. В Беларуси купить полипропиленовую фибру в небольших количествах можно купить с доставкой в любой населенный пункт (продавцов несложно найти в поисковиках).
1. Готовые изделия можно укрепить покрыв акриловой грунтовкой . Если поделку даже из гипса марки Г-16 без особого труда можно поцарапать ногтем, то после
   покрытия грунтовкой сделать это без посторонних предметов намного сложнее.

Описанные выше способы можно совместить для максимального эффекта.

Как развести гипс с пва. Как развести гипс для шпаклевки?

Гипсовую шпаклевку высыпают в ведро, наполненное водой на 1/3, тонкой струей до тех пор, пока порошок не превысит уровень воды на 1/3. Спустя тридцать секунд порошок должен осесть в воду. Затем раствор замешивается электроинструментом в течение 1-2 минут.

Как разводить гипс для строительства?

Базовые пропорции гипсового раствора – 1 часть воды на 1,5 части гипса. Они могут отличаться для разных марок гипса и доходить до соотношения 1 к 2. Рекомендуется сделать тестовую смесь, чтобы определить оптимальные пропорции. Если не рассчитать компоненты правильно, можно потерять 10-15% раствора на каждой заливке.

Как развести гипс для поделок пропорции?

Наиболее легкий метод – это элементарно развести гипс с водой в пропорции 7 : 10. Такой раствор позволит создать поделки, легко поддающиеся обработке. Но, подобные изделия получатся недостаточно крепкими и будут легко ломаться.

Как продлить жизнь гипсовой шпаклевки?

Продлеваем срок жизни гипсовой штукатурки

1. не следует добавлять воды больше, чем указанно в инструкции нормы;
2. также можно воспользоваться специальными добавками, которые увеличивают схватывание гипсовой штукатурки;
3. не следует добавлять клей для обоев, сахар, лимонную кислоту, известь, в приготовляемый раствор.

Как разводить гипс для барельефа?

Пропорция 2 ч. гипса на 1 ч. воды. Тогда получается консистенция сметаны.

Как разводить гипс с водой?

Наиболее легкий метод – это элементарно развести гипс с водой в пропорции 7 : 10. Такой раствор позволит создать поделки, легко поддающиеся обработке. Но, подобные изделия получатся недостаточно крепкими и будут легко ломаться.

Что можно добавить в гипс чтобы быстро не застывал?

Чтобы замедлить схватывание гипса, старые мастера всегда готовили раствор на мыльной воде: в 1 л воды нужно растворить 100 г хозяйственного мыла. Результат такой же, как и в случае с обойным клеем – раствор не застывает минут 20.

Как разводить гипс с клеем Пва?

Добавление клея ПВА.Клей нужно добавить в воду и размешать, затем засыпать гипс. Мы обычно используем следующие пропорции: на 1кг гипса — 0,5л воды и 50 грамм клея ПВА. Раствор из-за клея становится более густым, но изделия получаются заметно прочнее.

Как развести гипс для слепка руки?

Как сделать слепок руки из гипсаСлепок выйдет прочнее, если добавите в воду две столовые ложки клея ПВА. Чтобы не дышать пылью, насыпайте гипс в воду, а не наоборот. Добавляйте его небольшими порциями, постоянно помешивая, чтобы не было комочков. Работайте быстро, гипс затвердевает.

Как развести гипс алебастр?

Сухой материал рекомендовано разводить водой или раствором извести. Согласно строительным нормам, алебастр разводят в пропорции 1:6, где первое число обозначает количество сухой смеси, второе – жидкость.

Что добавить в Шпаклёвку чтобы она быстро не застывала?

Всё очень просто одна столовая ложка на литр воды отсрочит время схватывания на 10 минут! Две на 20, три на 30 и если добавить на литр воды 4 ложки уксуса, то у вас будет 40-50 минут до схватывания! больше лить не нужно, шпаклёвка потеряет свойства!

Что добавить в гипсовую штукатурку для пластичности?

Чтобы увеличить жизнеспособность гипсовой штукатурки или любой другой смеси на гипсовом вяжущем, необходимо добавить в раствор щепотку лимонной кислоты. Это позволит отодвинуть время схватывания гипса на десяток и более минут.

Как укрепить гипсовую штукатурку?

Порядок ремонта заключается в следующем:

1. Стена тщательно и аккуратно выскабливается щеткой по металлу от всех остатков старой штукатурки.
2. Наносится в два слоя специальная грунтовочная смесь.
3. Оставшиеся после высыхания грунтовки разводы, слегка обмываются струей воды.
4. Стена сушится примерно три часа.

Как правильно развести гипс для магнитов?

Чтобы поделки получились крепкими, необходимо развести гипс с водой в правильной пропорции: 3 части гипса на 2 части воды. Когда вы смешаете раствор и зальёте его в 4 углубления в форме, потрясите её.

Какой гипс для барельефа?

Для изготовления барельефа используют гипсовую штукатурку ШИТРОК/SHEETROCK (с более мелким помолом).

Как правильно замешивать гипс в стоматологии?

Вода и гипсовый порошок должны иметь температуру 19-21 °С. Порошок необходимо медленно засыпать в воду, после чего дать ему погрузиться в нее, — и только после этого приступить к замешиванию шпателем. Машинное замешивание не должно превышать 30 секунд, ручное — одну минуту.

Как разводить гипс для декоративного камня. Разновидности гипса

Гипс – это первое вяжущее вещество, полученное человеком. Строительное минеральное вяжущее – это порошкообразное вещество, которое после смешивания с водой превращается в пластичную, гибкую массу и постепенно застывает до каменного состояния.

Основу любого строительства составляют вяжущие вещества. Они используются для производства строительных растворов, изготовления плит.

Гипсовое вяжущее – это искусственно полученное вяжущее путем обжига. Оно состоит из полуводного гипса, который при термообработке (105-200°С) превращается в двуводный:

CaSO₄*0,5H₂O → CaSO₄+2H₂O

Строительный гипс может быть как природного, так и промышленного происхождения.

Его получают как из природного гипсового камня, так и из химических отходов. Смысл операции заключается в исключении воды (дегидратации) из гипсового состава при повышении температуры. Человечество открыло этот нехитрый способ получения около 20 тысяч лет назад. Люди заметили, что после обжига гипс превращался в порошок, а затем после дождя вновь трансформировался в камень.

По способу получения гипс бывает α или β-модификации.

Для очищения и получения высокопрочного гипса α-модификации сырье нагревают в автоклавах без доступа воздуха под давлением при температуре 95-130°, вода удаляется капельным путем. Полученный полуводный гипс отличается высокой прочностью и качеством. Однако дороговизна и сложность его получения сказывается на его себестоимости.

Гипс β-модификации получают в открытых печах при более высоких температурах 150-180°С. Двуводный гипс нагревают, вода превращается в пар и при выходе из сырья образует огромное количество мельчайших пор, которые значительно ухудшают его качество. Измельченный гипс β-модификации называют строительным или алебастром. Формовочным называется гипс β-модификации более тонкого помола, медицинским – из хорошего чистого сырья с мелким помолом.

Разница между гипсом альфа и бета модификации состоит только в способе производства и полученном результате.

Алебастр – это разновидность природного зернистого гипса с более мелким строением зерна. Алебастр относят к строительному гипсу, однако нельзя любой зернистый гипс считать алебастром.

Алебастр – это быстротвердеющий вяжущий материал, в составе которого полуводный сульфат кальция CaSO4 • 0,5Н2О. Он относится к гипсу β-модификации, поскольку производится в открытых печах.

Ангидрит – это безводный гипс природного происхождения. Он отличается длительным схватыванием и твердением, в его составе безводный сульфат кальция CaSO₄ и активатор твердения CaO.

Эстрих-гипс получают путем обжига природного гипсового камня при t°=800-950°С. Дополнительным веществом при его диссоциации является оксид кальция CaO, который выступает активизатором затвердения ангидрита.

В результате обжига получают двуводный гипс, который обладает улучшенными свойствами по сравнению с обычным:

— Пониженная водопотребность 30-35% против обычных 50-60%;

— Длительные срок схватывания: начало не ранее 2 часов;

— Высочайшая прочность 10-20 МПа через 28 суток.

На рубеже XIX-XX вв. эстрих-гипс применяли для получения основания под чистый пол, кладочных работ, производства искусственного мрамора.

Гипсовые вяжущие – это вещества на основе полуводного гипса или ангидрита, которые называются воздушными вяжущими.

Их делят на три группы в зависимости от способа производства:

• I вяжущие, подвергающиеся термической обработке при их получении: α или β-модификации, полугидрат кальция и растворимый ангидрит.
• II вяжущие без термообработки: природный ангидрит.
• III вяжущие из первой или второй группы, которые смешивают с другими компонентами.

Представители I и II групп являются невлагостойкими (НГВ), основная часть представителей III группы относится к влагостойким вяжущим (ВГВ).

В свою очередь, вяжущие, получаемые путем термообработки, делят на низкообжиговые и высокообжиговые.

1. К первым относятся вещества, получаемые при t°=120-180°C:строительный гипс, включая алебастр, формовочный, высокопрочный, медицинский гипс. Они обладают невысокой прочностью и быстрой схватываемостью.
2. К высокообжиговым относятся вяжущие, полученные при t°=600-900°С:ангидритовый цемент, эстрих-гипс и отделочный цемент. Они отличаются высокой плотностью, прочностью и медленным твердением.

Гипс известь пропорции. Модифицированная гипсовая смесь: гипс + известь + метакаолин

Недостатками гипсовых растворов является их относительно низкая прочность и водостойкость. Были проведены практические исследования для создания безусадочных смесей с повышенной водостойкостью и прочностью на основе гипса и других добавок.

Были выбраны следующие добавки:

• Метакаолин с удельной поверхностью 1700 м²/кг - для усиления влагостойкости.
• Гиперпластификатор Melflux 2651F - с целью уменьшения водотвердого отношения, повышения водостойкости и прочности, уменьшения усадочных деформаций растворов
• Лимонная кислота - для увеличения сроков схватывания растворов.
• Гашеная известь активностью 87 % - для химического связывания метакаолина, а также усиления действия гиперпластификатора в смеси.
• Гипс марки Г-5 - в качестве основного компонента сухой смеси.

Исследуемыми факторами были объемные части (доли) основных компонентов сухой смеси:

• Метакаолин (0,1-0,3 объемных частей);
• Гашеная известь (0,2-0,4 объемных частей);
• Строительный гипс (0,5-0,7 объемных частей);

Гиперпластификатор Melflux 2651F добавлялся во всех составах - 0,25 % от массы сухой смеси.

Добавка лимонной кислоты - 0,02 % от массы гипса;

Водотвердое отношение (В/Т) варьировалось для достижения подвижности смеси 7 см по глубине погружения стандартного конуса или 15-16 см на встряхивающем столике.

Для растворных смесей фиксировали время пригодности (время от момента начала замешивания до момента при котором смесь становится непластичной).

Из данных смесей изготовляли образцы-балочки и в возрасте 28 суток определяли прочность на изгиб и сжатие, коэффициент водостойкости и деформации усадки.

Результаты тестов

Метакаолин увеличивает водотвердое отношение при увеличении его доли в составе. Это обусловлено высокой удельной поверхностью метакаолина. Увеличивает прочность растворов. Оптимальное соотношение: доля метакаолина - прочность такая же как и для цементных растворов.

Известь замедляет сроки схватывания и увеличивает время пригодности раствора.

Пропорции метакаолина и гипса в смеси наиболее сильно влияет на прочность растворов на изгиб и сжатие.

Максимальная прочность на сжатие достигается для растворов следующих составов:

Растворы исследуемых составов имеют также незначительные усадочные деформации, а в ряде случаев наблюдается расширение образцов.

Для минимизации наиболее дорогого компонента - метакаолина, был подобран соответствующий состав. Его ограничениями являются: время пригодности (не менее 30 мин) и водостойкость (коэффициент размягчения не менее 0,6).

Оптимальный состав смеси из условия достижения минимальной стоимости

Значения показателей качества шпаклевочных растворов

Шпаклевочные смеси данного состава имеют повышенную прочность на растяжение при изгибе и пониженные усадочные деформации, что свидетельствует об активной роли комплексной добавки метакаолина и извести в строительных гипсовых растворах.

Проведенные исследования позволяют сделать вывод, что гипсовые растворы, модифицированные комплексом органо-минеральных добавок, включающих метакаолин, могут быть эффективно использованы для ремонтных и восстановительных работ.

Источник: https://idei-dizajna.ru-land.com/stati/kak-razvesti-gips-s-vodoy-proporcii-skolko-sohnet-alebastr

Размокает ли гипс от воды. Уход за гипсовыми изделиями. Несколько советов от специалистов лондонского музея Виктории и Альберта

Гипс — красивый, полупрозрачный, мелкозернистый материал, много тысячелетий используемый для изготовления художественных произведений. Гипсовые скульптуры и украшения своим внешним видом не уступают мраморным, но из-за его мягкости и пластичности работать с гипсом легче, чем с мрамором. Этим и объясняется постоянно растущая популярность скульптур и лепнины.

Однако без правильного ухода вся эта красота будет выглядеть непрезентабельно. Как правильно ухаживать за гипсовыми изделиями, рассказывают специалисты лондонского музея Виктории и Альберта.

Гипс – мягкий материал, поэтому уход за ним должен быть максимально деликатным

• Гипс мягче мрамора, поэтому его можно отполировать, получив абсолютно гладкую поверхность. Полировку выдерживают даже тонкостенные и ажурные предметы – вазы, лампы, ажурная лепнина.
• В музее Виктории и Альберта находится большое количество произведений из гипса с тончайшей детализацией, за которыми успешно ухаживают сотрудники. Например, известная скульптура собаки, на которой тонко проработаны мельчайшие детали, благодаря правильному уходу, выглядит великолепно.
• Нужно помнить, что гипс очень хрупкий, легко повреждается и, в отличие от водостойкого мрамора, уязвим к влаге. Поэтому при уходе нужно использовать максимально «сухие» техники, стараясь не мочить гипсовую поверхность. Незначительные царапины можно аккуратно зашлифовать мелким абразивом.

Гипс надо чистить регулярно. Поскольку из-за пористости он быстро впитывает в себя загрязнения. Удалить застарелую грязь будет гораздо тяжелее «свежей». При работе надо использовать защитные перчатки, препятствующие попаданию на поверхность изделия грязи с рук. Ни в коем случае нельзя использовать жесткие предметы ухода.

Как ухаживать за гипсовыми скульптурами и украшениями с покрытием краской или позолотой

Изделия из гипса часто окрашиваются и украшаются позолотой. Иногда такое покрытие имеет только часть произведения. В этом случае уход будет сложнее, чем за чисто-белой гипсовой поверхностью. При удалении загрязнений могут пострадать краска и золочение.

Фото: источник

Окрашенную или золоченую гипсовую поверхность можно только протирать мягкой тряпочкой. Для удаления пыли с мелких элементов применяются сухие кисточки. Использовать абразивы нельзя, потому что они испортят краску.

При наличии сильных загрязнений лучше обратиться к профессионалам в мастерскую гипса, где оказывают услуги по очистке гипсовой поверхности. Мастера устранят проблему с помощью специального оборудования.

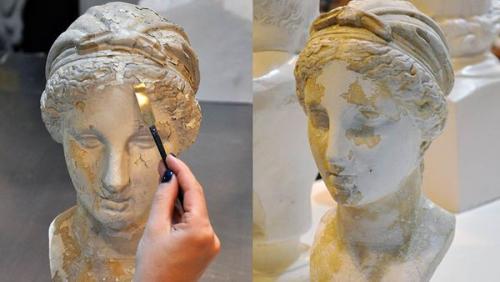

Что делать, если гипсовое изделие пожелтело

Загрязнители могут вызвать изменение цвета гипса, придавая ему желтоватый оттенок. Как показали научные исследования, в появлении желтизны виноваты примеси железа в воздухе. Поэтому чаще всего желтеют элементы наружного декора и скульптуры.

Ни в коем случае не надо пытаться удалить загрязнения с помощью кислот, щелочей или других агрессивных химических составов. Реактивы вступают в реакцию с материалом, приводя к порче изделий. Убрать пожелтение можно только с помощью мельчайшего абразива. То же самое нужно сделать в случае, если гипс приобрёл серый или коричневый оттенок.

Предотвратить такую ситуацию поможет нанесение на поверхность покрытия, предохраняющего гипс от пыли и грязи. Рекомендуется защитить таким составом скульптуры и гипсовые лепные элементы, которые планируется разместить вне помещений. Тогда вероятность пожелтения гипса значительно снизится.

Как ухаживать за старинными изделиями из гипса

Основательно чистить такие изделия не рекомендуется, поскольку они потеряют патину – «налет» старины. Вся уборка должна заключаться в удалении пыли.

Протирка сухой тряпкой может вызвать статический заряд, притягивающий загрязнения. Поэтому вместо нее используется мягкая щетинная щетка. Более глубокие въевшиеся загрязнения убирают при помощи липкой ленты.

Скульптуры, покрытые слоем воска или другой водоотталкивающей защиты, можно протирать влажной тряпочкой. Нельзя сильно мочить гипс и, тем более, применять хозяйственные моющие средства.

Если старинный гипсовый артефакт сломался, нужно собрать кусочки, обернуть их мягкой хлопчатобумажной тканью и отнести специалисту-реставратору. Склеивать редкие и ценные экземпляры самостоятельно не рекомендуется, поскольку велик риск их испортить.

Нельзя покрывать старые изделия из гипса различными составами для защиты их воды и простоты ухода. В этом случае скульптура или лепнина сразу значительно потеряют в цене.

Реставрацию нужно тщательно продумывать. Сделав поверхность гипса идеальной, можно превратить старинный шедевр в дешевый новодел. Поэтому дефекты на изделиях в музеях Виктории и Альберта очень часто не убирают, подчёркивая солидный возраст произведения.

Изделия из гипса можно испортить неправильным уходом, поэтому при необходимости основательно почистить гипс нужно обязательно обращаться к профессионалам. Иначе такой уход принесет больше вреда, чем пользы.

Источник: https://idei-dizajna.ru-land.com/novosti/sootnoshenie-gipsa-i-vody-dlya-zalivki-form-prigotovlenie-gipsovogo-rastvora
