Стандартный вариант – кабель с маркировкой RJ45. Он выпускается круглым в сечении или плоским. Если обжимка сетевого кабеля уже выполнена с обоих концов, он называется патч-корд.

Патч-корды выпускают разной длины, от 0,5 м до 10…20 м. Интересно, что плоский кабель иногда бывает удобен для прокладки в зауженных местах – например, в дверных проемах, в ограниченным по размеру сечения кабельных каналах плинтусов. Также плоский кабель меньше «боится» перегибов.

Основные характеристики качественных витых пар, иначе называемых также «сетевой кабель LAN»:

• материал оболочки медной жилы – поливинилхлорид, полиэтилен, полипропилен. Чем выше качество витой пары, тем лучше защита проводов от диэлектрических помех, горения и высоких температур. Так, для качественных изделий применяют тефлон, вспененный полиэтилен, не поддерживающие горение полимеры (маркировка LSZH);
• толщина наружной оболочки – 0,6…0,9 мм в зависимости от категории;
• допустимая зона укладки – внутренняя или наружная, универсальная. Интересно, что цветовая маркировка говорит об особенностях защитного слоя. Серые витые пары используют для жилых и офисных помещений, строго внутри в условиях нормальной влажности, оранжевые хорошо защищены от горения, черные подходят для наружной прокладки;
• количеству жил – одножильный и многожильный. Одножильный имеет неплохие характеристики, но для прямого подключения устройств не подходит. К его окончаниям монтируют так называемые «информационные розетки». Многожильный – это как раз привычный RJ45, оканчивающийся коннекторами. Поскольку в нем сигнал затухает быстрее, чем в одножильном, допустимая длина витой пары не должна превышать 100 м;
• наличие экранирования – может быть общим для всех жил, для каждой пары, для пары и общим;
• расчетная скорость передачи данных. Наиболее важный параметр, который определяет, насколько быстро и качественно будет передаваться информация по LAN-кабелю. Для домашних и офисных сетей используются витые пары категорий CAT5…7.

Правильная обжим RJ45. Правильный обжим витой пары (обжимка rj-45)

Если вам стало интересно, как правильно произвести обжим разъемов на , то это говорит о том, что вы собрались строить так называемую Локальную Вычислительную Сеть ( ЛВС ) или, попросту, Сеть . И не просто сеть, а, скорее всего, сеть на основе технологии Ethernet , а может быть даже и Token Ring .

Предположим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобные сети используют в качестве физической среды передачи данных кабель на основе экранированной или неэкранированной витой пары , соответственно STP (Shielded Twisted Pair) и UTP (Unshielded Twisted Pair) , имеющий соответствующий тип (для STP) или категорию (для UTP).

Сети на базе Ethernet бывают трех видов. Ниже представлена их сводная таблица:

Наименование технологии	Стандарт	Специ- фикация	Тип кабеля	Число пар	Скорость передачи

Таблица 1. Сети на базе Ethernet

На сегодняшний день, наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественниц. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием двух витых пар из кабеля UTP Cat.5. К тому же, как показывает практика, при использовании данного типа кабеля возможна работа и простой Ethernet, что может пригодиться при наличии некоторого количества старых устройств.



Определившись со средой передачи данных в сети, необходимо определиться и с ее , т.е. с тем, как все имеющееся оборудование будет соединяться между собой. Для сетей на основе Ethernet типовой топологией является "Звезда". Это такое соединение оборудования, когда линии связи от всех компьютеров и прочих сетевых устройств сходятся в одном устройстве, называемом , при помощи которого и осуществляется связь между ними. Для построения больших сетей используется "иерархическая звезда" - иерархическое соединение концентраторов между собой связями типа "звезда" - самый распространенный тип топологии во всех сетях в настоящее время.

Обжим RJ45 для интернета. Обжим витой пары RJ45 схема

Витая пара или в простонародье "ютипишка" (от аббревиатуры UTP - u nshielded t wisted p air) на сегодняшний день является самым распространённым решением для передачи информации в информационных цифровых сетях. Это связано с низкой себестоимостью и простотой в монтаже. Витую пару используют в структурированных кабельных сетях (СКС), компьютерных сетях,, телевидении, телефонии и прочих системах где передается информация в цифровом (пакетном) виде. В связи с повсеместным использованием, в современном мире очень важно уметь правильно обжимать UTP кабель разъемом Rj45. Способность эта ценится так же сильно, как и умение в два счёта починить розетку.

Необходимое оборудование.

Для работы Вам обязательно потребуется следующие инструменты и материалы:

Кабель. По другому "сетевой кабель" или "интернет кабель". Правильно называется "витая пара", бывает категории 5e или 6. Большей популярностью пользуются кабеля категории cat. 5e – из-за своей функциональности. Для практически всех видов работ вам его будет достаточно. Внимание ! В соответствии с стандартом TIA/EIA-568-B максимальная длинная линии категории 5e может составлять не более 90м + 10% запаса, то есть фактическая рекомендуемая длинна кабеля не должна превышать 100м. В зависимости от фирмы изготовителя, качества прокладки, внешних электромагнитных наводок - возможное расстояние передачи сигнала может варьироваться.

Источник: https://proremont-dom.ru/stati/rj-45-obzhimka-neobhodimoe-oborudovanie

Обжим экранированной витой пары. Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

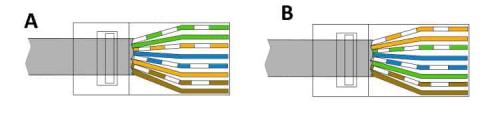

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.

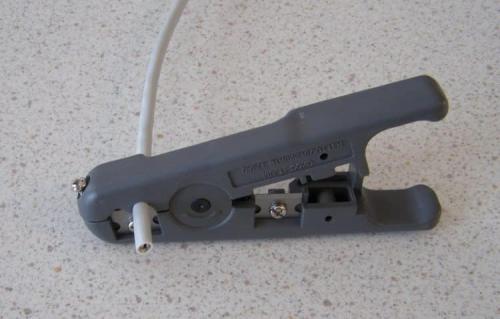

   Снятие изоляции при помощи стриппера

2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.



   Производите обрезку

3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.



   Рис. 8. А – правильный обжим, В – неправильный

4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.



   Обжатие коннектора кримпером

Обжим отверткой

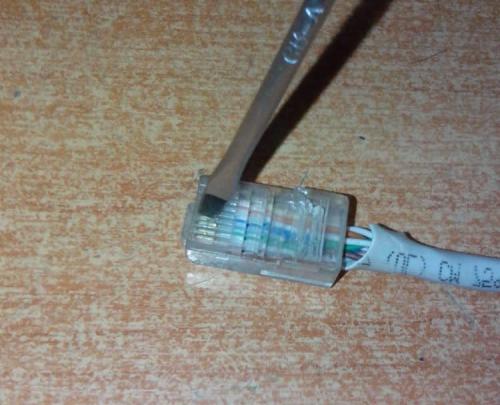

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Как обжать rj-45 без обжимного инструмента. Как обжать витую пару без инструмента?

Весьма часто случаются ситуации, когда патч-корд выходит из строя. В особенности часто с этим сталкиваются владельцы ноутбуков, которые часто вставляют и вынимают витую пару (зачастую она является возможностью выхода в Интернет).

Что же делать, если витая пара оборвалась? Безусловно, придётся установить новый разъём для подключения. Исправить старый даже не пытайтесь. Между тем, означенная процедура может быть осуществлена даже без специализированного инструмента. Витая пара для наружной прокладки сегодня широко используется для распределения абонентов конкретного провайдера.

Методика осуществления установки нового разъёма

Не спишет отрезать патч-корд для установки нового разъёма. Внимательно посмотрите, как осуществляется распределение проводников витой пары внутри разъёма. При необходимости запишите или аккуратно отложите в сторону (не выбрасывайте!) отрезанный бокорезами разъём.

Теперь последовательность создания нового патч-корда выглядит следующим образом:

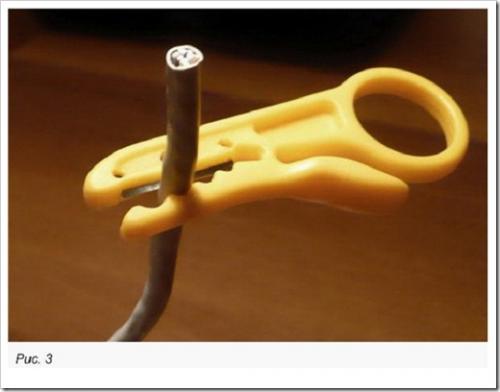

• срезание оплётки;
• обрезка проводников до необходимой длины (все они должны быть строго одинаковыми);
• расположение проводников в необходимой последовательности в соответствии с отрезанным разъёмом;
• вставка проводников в разъём;
• зажим по центру провода (чтобы проводники не выскочили);
• прорезание каждого ножа в конкретный проводник.

Срезать оплётку необходимо крайне аккуратно, если Вы заметили, что один из проводников повреждён, повторите операцию заново! Полумер установка патч-корда не терпит!

В противном случае Вы не получите стабильную связь. Всё равно придётся переделывать. Рекомендуется с самого начала стремиться к техническому идеалу. Длина проводников должна быть ровно такой, чтобы идеально встать в разъём.

Другими словами, из разъёма тонкие проводники торчать не должны. Иначе вновь сохраняется вероятность слома кабеля в слабом месте.

Прорезание ножей разъёма

Действительно, каждый проводник должен быть предельно надёжно закреплён в разъёме. Для этого последний располагает конструктивными особенностями. Если под рукой нет специализированного инструмента, «погрузить» ножи в проводники можно при помощи обыкновенной отвёртки.

Быть может, подобный патч-корд получится в результате не очень аккуратным, но он на 100% будет технически исправным и если Вы корректно расположили проводники в разъёме (пользоваться схемами из Интернета бесполезно – провайдеры могут использовать различные способы подключения), доступ в сеть будет немедленно восстановлен.
