Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею

30.12.2019 в 13:12

Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать только тогда, когда батареи очень сильно нагреваются. Если же их максимальный нагрев создает оптимальную температуру, то терморегулятор, как таковой, не принесет никакой пользы.

Регуляторы температуры следует устанавливать на такие батареи:

Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Конструкция любого терморегулятора состоит из двух основных элементов:

  1. Термоклапана (термостатического вентиля).
  2. Термоэлемента.

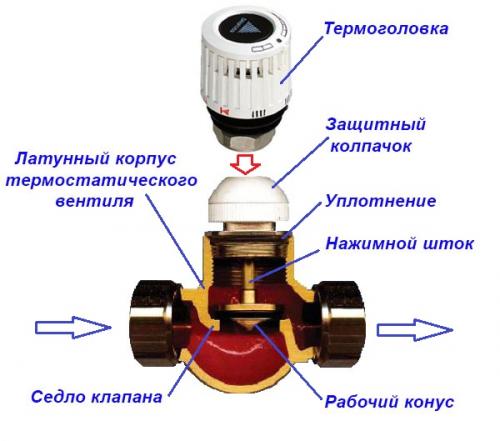

Во многом термоклапан является обычным клапаном или вентилем. То есть он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что в свою очередь приводит к изменению количества поступающего теплоносителя.

В обычном вентиле конусом двигает рука человека. В термостатическом это делает специальный механизм. Им является термоголовка. Она также известна как термостатический элемент.

  • основания;
  • крышки, которая же и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
  • цилиндра;
  • теплового агента;
  • шпинделя. Его часто дополняют сильной пружиной.

Главным элементом является цилиндр. Его еще называют «сильфоном».Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батареюЦилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. При этом газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Однако из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Установка терморегулятора danfoss на батарею. Danfoss терморегулятор - инструкция по эксплуатации

Установка терморегулятора danfoss на батарею. Danfoss терморегулятор - инструкция по эксплуатации

Установка на радиатор терморегулятора - это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора - поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

  1. Термостат (или термостатический элемент).
  2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ - это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Установка терморегулятора danfoss на батарею. Danfoss терморегулятор - инструкция по эксплуатации

Терморегулятор Danfoss

Внутри головки термостата - сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт - 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние - более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

  • RTS - сильфон жидкостный;
  • RTD-G - газовый сильфон для однотрубной системы, или двухтрубной без насоса;
  • RTD-N - газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.
Установка терморегулятора danfoss на батарею. Danfoss терморегулятор - инструкция по эксплуатации

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

  • Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
        Установка терморегулятора danfoss на батарею. Danfoss терморегулятор - инструкция по эксплуатации
          Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

          Терморегулятор на батарею danfoss. Danfoss терморегулятор — инструкция по эксплуатации

          Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею 05

          Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

          Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

          Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

          И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

          Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

          Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

          В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

          1. Термостат (или термостатический элемент).
          2. Клапан терморегулятора Danfoss.

          Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

          Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

          Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею 06

          Терморегулятор Danfoss

          Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

          При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

          Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

          Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

          Виды и условные обозначения:

          • RTS — сильфон жидкостный;
          • RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
          • Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею 07

            Радиаторный терморегулятор ДАНФОСС RA 2991

                  Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею 08
                    Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

                    Установка термоголовки на радиатор с нижним подключением. Как установить терморегулятор на батарею

                    Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

                    Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

                    Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

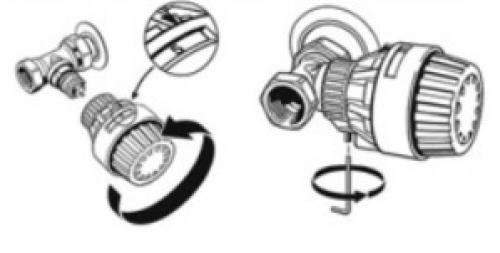

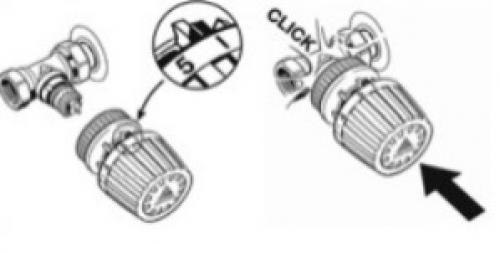

                    После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

                    Установка термоголовки на радиатор с нижним подключением. Как установить терморегулятор на батарею

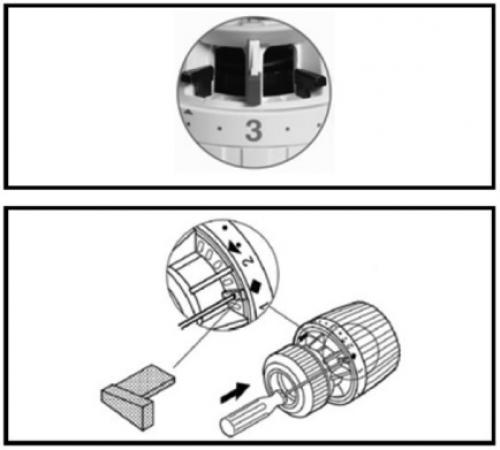

                    Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

                    Установка термоголовки на радиатор с нижним подключением. Как установить терморегулятор на батарею

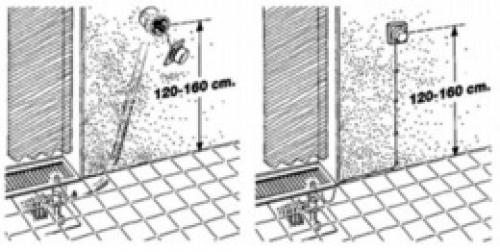

                    Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

                    Установка термоголовки на радиатор с нижним подключением. Как установить терморегулятор на батарею

                    Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

                    Установка термоголовки на радиатор с нижним подключением. Как установить терморегулятор на батарею

                    Установка терморегулятора на радиатор с нижним подключением. Разновидности и выбор терморегуляторов

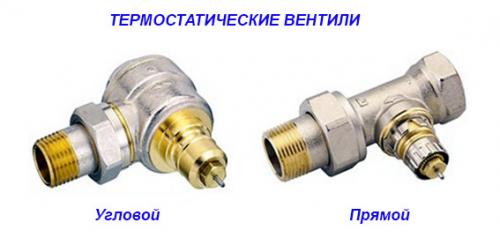

                    По исполнению радиаторные вентили делятся на 3 группы:

                    • прямые;
                    • угловые;
                    • в составе гарнитуры подключения отопительных приборов.

                    Установка терморегулятора на радиатор с нижним подключением. Разновидности и выбор терморегуляторов

                    Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

                    Установка терморегулятора на радиатор с нижним подключением. Разновидности и выбор терморегуляторов

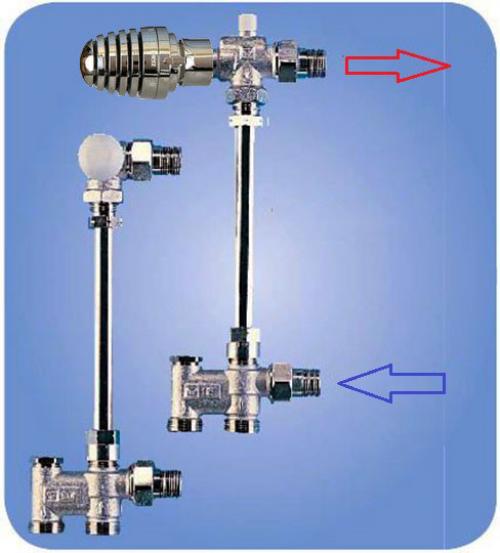

                    Гарнитура подключения радиатора со встроенным термостатом

                    Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

                    Установка терморегулятора на радиатор с нижним подключением. Разновидности и выбор терморегуляторов

                    Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

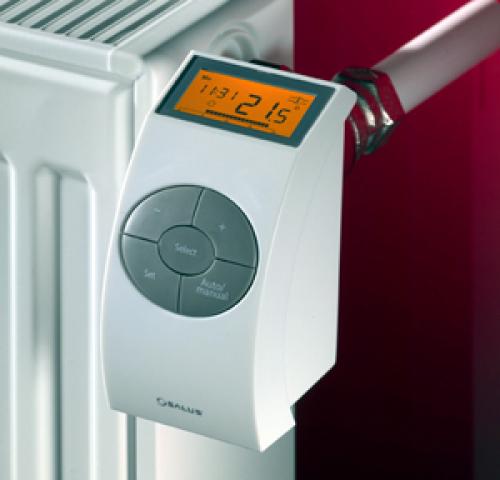

                    Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

                    Установка терморегулятора на радиатор с нижним подключением. Разновидности и выбор терморегуляторов

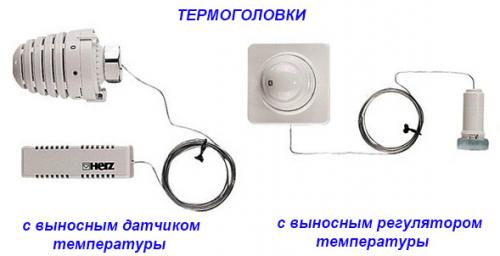

                    В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

                    Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

                    Установка терморегулятора на радиатор с нижним подключением. Разновидности и выбор терморегуляторов

                    Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

                    • DANFOSS;
                    • HERZ ARMATUREN;
                    • OVENTROP.

                    Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

                    Как правильно установить термоголовку на радиатор. Термостатические головки

                    Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

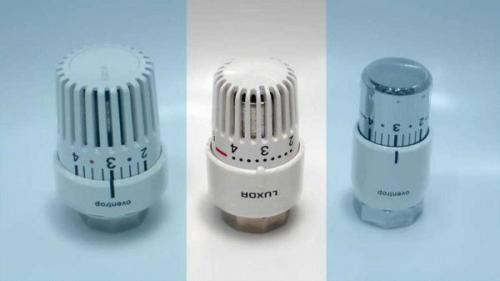

                    Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

                    Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею 18

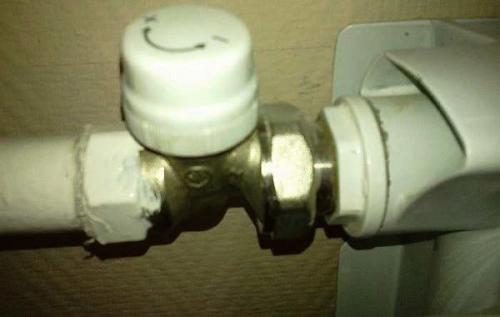

                    Ручная термоголовка — самый простой и надежный вариант

                    Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

                    Механические

                    Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

                    Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею 19

                    Устройство терморегулятора на радиатор отопления с механической термостатической головкой

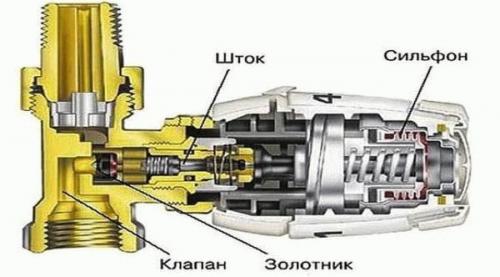

                    Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

                    Газовый или жидкостный

                    При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

                    Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею 20

                    Жидкостный или газовый сильфон — особой разницы нет

                    Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

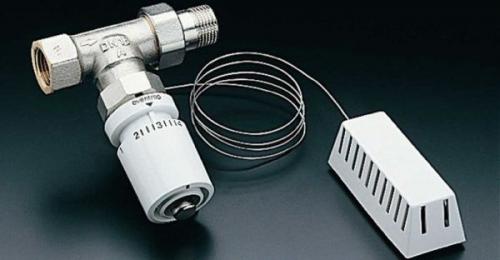

                    С выносным датчиком

                    Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

                    Как установить регулятор температуры на батарею. Какой регулятор тепла можно поставить на батарею 21
