Структурная изолированная панель (или структурно-изолированная панель, сокращенно — СИП) — род сэндвич-панелей .

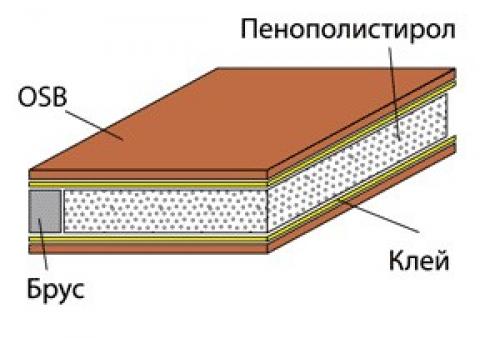

СИП из ОСП и полистирола в разрезе

Внешний вид СИП

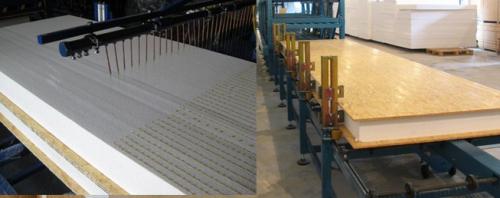

Панель состоит из двух ориентированно-стружечных плит (ОСП или OSB), между которыми под давлением приклеивается слой твердого утеплителя ( пенополистирола ), либо под давлением закачивается пенополиуретан (PUR).

OSB (ОСП) отличаются от остальных видов строительных плит из древесины тем, что для их изготовления используют не отходы деревообрабатывающего производства, а древесину высокого качества, которую расщепляют до отдельных волокон в заводских условиях. В результате получаются щепки, толщина которых составляет 0,5 см, а длина — около 15 см. Их укладывают слоями в определенной последовательности, чтобы обеспечить высокую прочность.

СИП-панели используются как элементы для строительства несущих стен. Применяется в основном в малоэтажном строительстве . СИП-панели — это современный материал для малоэтажного строительства, который отличает высокая механическая прочность и устойчивость к различного рода влияниям внешней среды.

С 1990 года в Форт-Лодердейле , штат Флорида, США, существует специальная некоммерческая организация — «Ассоциация структурных изолированных панелей» ( англ.   Structural Insulated Panel Association , SIPA), представляющая интересы производителей и поставщиков данной продукции. В России с 2008 года есть аналогичная организация — «Ассоциация домостроительных технологий СИП».

В Северной Америке

Технология строительства с использованием СИП-панелей появилась в США в 1940-50-х годах.

В России

Первые линии по производству домокомплектов по технологии СИП (SIP) в Россию в 2003 году поставила компания «EcoPan corporation» (г. Калгари, Канада) (ныне — «SIPSTECH Manufacturing Solutions»). Первым объектом, построенным по технологии СИП (SIP), стал выставочный дом компании «Город мастеров на ВВЦ», открытый в декабре 2003 года.

.

Из чего делают СИП-панели

SIP - это аббревиатура от Structural Insulated Panel , которое обычно переводят в виде мало о чём говорящего выражения Структурная Теплоизоляционная Панель. Более детальный перевод позволяет сразу понять назначение СИП-панелей: structural означает "структурный, строительный", словосочетание structural panel - несущий элемент, добавим insulate (изолировать) и получаем представление о сэндвич панели, как о комплексном строительном изделии, способном воспринимать нагрузку и обеспечивать звуко- и теплоизоляцию.

Такое определение подходит, по сути, ко многим видам слоистых панелей: с листами из стали, алюминия, асбестоцемента, фольги, магнезита и пр., но закрепился термин за панелями с внешними слоями из древесных материалов:

• ориентированно-стружечная плита ОСП или Oriented Strand Board (OSB)

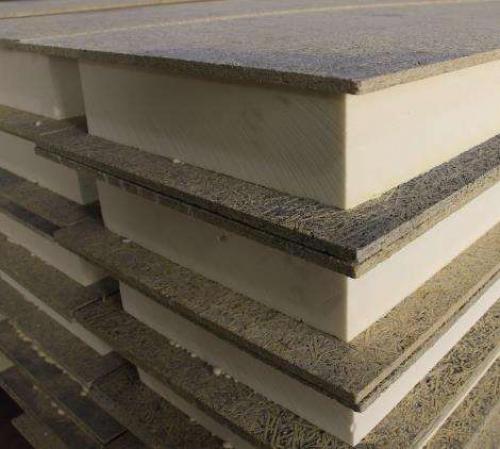

• фибролитовая плита Green Board
• гипсокартонный лист
• гипсоволокнистый лист
• фанера

В качестве внутреннего теплоизолирующего слоя используются пенопласты:

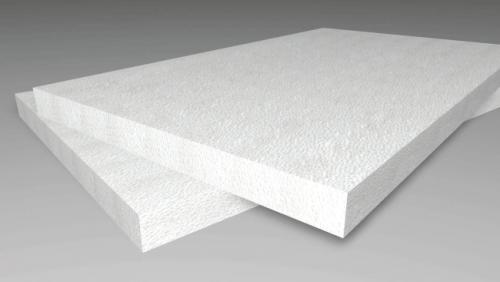

• пенополистирол
• уретановая пена (пенополиуретан либо полиизоцианурат)
• фенолформальдегидный пенопласт ФРП-1 (преимущественно в ограждающих панелях)
• минеральная вата базальтовая (редко)

Кроме функции утеплителя средний слой выполняет конструкционную задачу - жёстко закрепляет обкладочные плиты строго параллельно друг другу, усиливая тем самым всю панель.

К настоящему времени наиболее оптимальным вариантом для производства SIP-панелей признано сочетание OSB класса 3 и пенополистирола марки ПСБ-С (с антипиреном) .

OSB-3 представляет собой влагостойкую древесно-стружечную плиту с упрочняющим ориентированием древесных частиц (стружек или щепы). Пенополистирол является одним из самых эффективных утеплителей - 10 см по теплоизоляции заменяют 2 метра кирпичной кладки или 50 см дерева. Находясь в почти безвоздушном пространстве (швы между SIP-панелями герметичны), этот пенопласт не теряет своих теплозащитных и прочностных свойств многие годы. Антипирен превращает его в противопожарный сорт, который при нагревании испаряется, не выделяя вредных газов, и самозатухает после удаления источника воспламенения.

СИП-панели, что это такое плюсы и минусы. СИП панели: недостатки, преимущества, условия для строительства

20 мин.

Общие вопросы

Недорогой, но надежный и качественный дом — мечта любого человека. Высокая скорость возведения строения тоже относится к его достоинствам. Поэтому каркасно-панельные здания, вырастающие в кратчайшие сроки, прельщают многих. Среди всех материалов для этого строительства несколько выделяются структурные изолированные панели — СИП. Изобретенные более полувека назад в США, они быстро получили признание во всем мире. Не так давно эти «сэндвичи» появились и у нас. У каждого из видов есть слабые и сильные стороны, но больше всего обсуждают (чаще осуждают) СИП панели: недостатки их многим кажутся более весомыми, чем достоинства. Так ли это? На этот вопрос любой человек должен ответить сам.

Что такое СИП?

Хотя разработка самого материала началась почти 90 лет назад в США, изобретение этой технологии возведения удобных каркасных конструкции приписывается Канаде. Объяснение этому странному недоразумению достаточно простое. В Канаде более суровый климат, с которым многие россияне хорошо знакомы не понаслышке.

По этой причине каркасные дома там мгновенно стали очень популярными: вопрос, касающийся энергосбережения и утепления домов, стоит на севере очень остро. Такие конструкции до сих пор используются в стране повсеместно, поэтому во всем мире способ возведения каркасных домов стали называть не американской, а канадской технологией строительства.

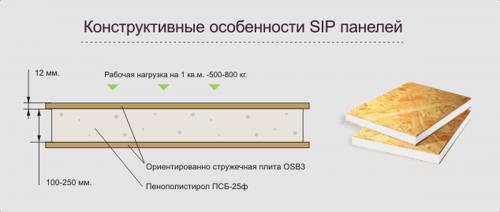

СИП или SIP — вид сэндвич-панелей, они состоят из трех слоев: листов ОСП снаружи и «начинки» из утеплителя. В этой роли выступает пенополистирол, либо его «дублеры» — пенополиуретан, минеральная вата. Ширина их составляет 1200 либо 1250 мм, длина — 2500, 2800, 3000 или 6000 мм. Толщина зависит от утеплителя: типичные значения — 100, 150, 200 мм.

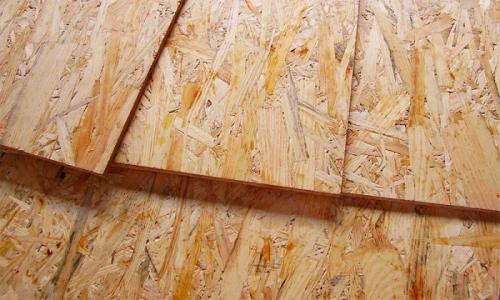

Плиты ОСП

Ориентированно-стружечная плита (ОСП, OSB) отличается от других материалов тем, что для ее производства используют не отходы, а высококачественную древесину. Доля этого сырья в плитах — около 97%, оставшиеся 3% — связующие компоненты. Дерево расщепляют на длинные и узкие волокна, затем их выкладывают, потом спрессовывают в определенном порядке: каждый слой — перпендикулярно предыдущему.

Эта технология позволяет получить материал, обладающий высоким сопротивлением на изгиб при разнонаправленных нагрузках. Плиты обрабатывают водоотталкивающими пропитками. Если говорить о лучших производителях листов ОСП, то ими считают деревообрабатывающий комбинат Калевала (Петрозаводск) и компанию Ультралам (Торжок).

Источник: https://interer-stil.ru-land.com/stati/sip-paneli-chto-eto-takoe-chto-takoe-sip-panel-i-dlya-chego-ona-nuzhna

СИП-панели википедия. Основные достоинства и недостатки

Разумеется, любая технология имеет как свои преимущества, так и недостатки. Основные плюсы состоят в сферах удобства и получаемого комфорта. Проекты из СИП панелей станут разумным выбором, поскольку возводимые здания обладают следующими преимуществами:

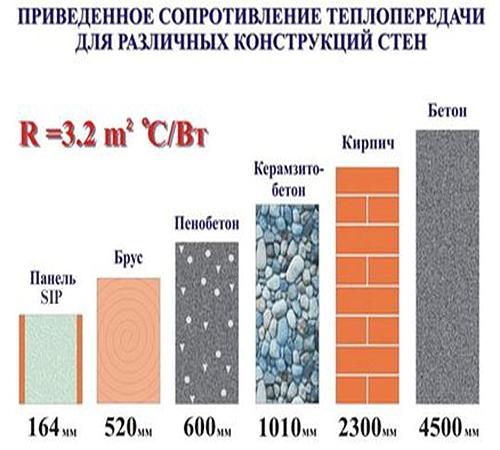

• Теплоизоляция плит. Канадские дома отличаются наилучшей степенью теплоизолированности, по сравнению с которой кирпич заметно пасует. По утверждению экспертов, чтобы достичь такого же низкого коэффициента потерь для кирпича потребуется толщина стены не менее 2,5 м при том, что стандартная толщина панелей 17 см.

• Отличная шумоизоляция. Несмотря на толщину панели, пенополистирол хорошо препятствует проникновению шума с улицы.
• Легкий вес общей конструкции. 1 м2 панели обладает средним весом в 15-20 кг в зависимости от толщины. К примеру, аналогичная площадь кирпичной кладки вполне способна перевалить за полтонны. Отсюда выходит и следующее преимущество: дома из СИП панелей не нуждаются в мощном и дорогостоящем фундаменте, для канадского типа достаточно мелкозаглубленного ленточного.

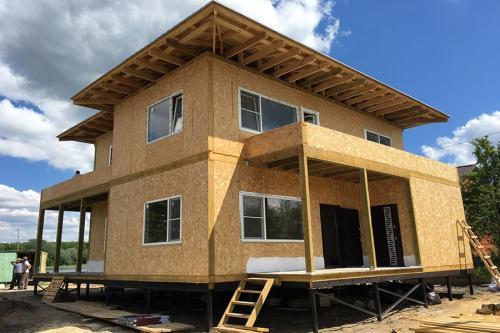

• Сжатые сроки постройки. Сооружения из СИП панелей строятся за считанные недели. К примеру, двухэтажный загородный коттедж общей площадью в 50 м2 возводится «под ключ» за 3 недели.
• Строительство может производиться в любое время года, по этому критерию у СИП панелей нет ограничений.
• Благодаря незначительному весу панелей их легко транспортировать и разгружать, что позволяет существенно сэкономить на доставке и услугах грузчиков.
• Панели отличаются устойчивостью к воздействию агрессивных внешних сред, в том числе и биологических. К примеру, таких как плесень или грибок.
• СИП панели, цена за которые стартует от $25 за м2 - станут отличной альтернативой другим строительным материалам как в плане стоимости, так и простоте возведения конструкций.
• Благодаря экологичности и безопасности для здоровья СИП панели применяют для монтажа в любых типах постройки, они не оставляют после себя строительного мусора и не выделяют аллергенные вещества.
• Простота монтажа панелей. Они не требует специальных навыков и оборудования. Любая работа, начиная от сооружения малой пристройки, и заканчивая постройкой коттеджа в несколько этажей, по сути, требует лишь наличия самих панелей, саморезов, монтажной пены и набора базовых простых инструментов.

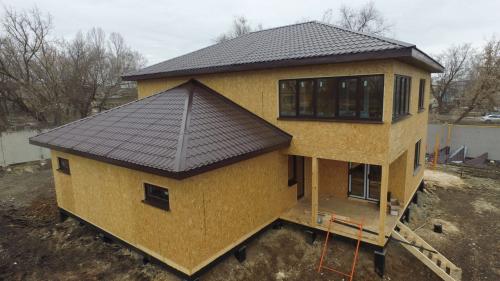

Дом из сип-панелей развалился. СИП – панели и их виды. Плюсы и недостатки домов из сип-панелей

СИП панели – расшифровывается как структурная изоляционная панель, представляет собой стройматериал, состоящий из двух плит осп (или иного материала) по краям и утеплителя между ними. Материал, из которого изготовлены плиты и утеплитель склеиваются между собой с помощью клея под определенным давлением.

СИП- панели как строительный материал был изобретен в США в 30-х годах 20-го века, американскими инженером, с целью минимизировать затраты на отопление и утепление зданий, а так же удешевить затраты на строительство. Такая нехитрая разработка была по достоинству оценена производителями строительных материалов и панели стали массово выпускать и дорабатывать. В наше время технология производства сип-панелей и строительство домов из сип-панелей доведена до совершенства и при этом не перестает совершенствоваться и развиваться.

Прочно данная технология закрепилась в Канаде, где вопрос утепления и энергосбережения особенно актуален, и повсеместно используется до настоящего времени. Потому в Мире, технология строительства домов из сип-панелей, известна как Канадская технология строительства. Особенно распространена такая технология в местах с суровыми климатическими условиями, где преобладают большую часть года низкие температуры, что затрудняет постройку домов из распространённых материалов.

Виды СИП- панелей

Технология СИП постоянно дорабатывается и эволюционирует под те или иный условия строительства, а если быть точнее изменяются комбинации материалов основной плиты и утеплителя, сам принцип формирования плиты остается тем же – две плиты и утеплитель между ними.

В зависимости от назначения сип панели изготавливаются отдельно для монтажа потолка, сип панели для монтажа стен, сип панели для возведения внутренних перегородок строения, кровли. При это они отличаются толщиной, весом и размерами.

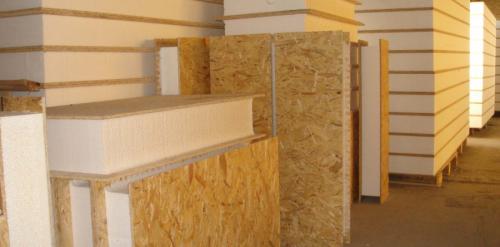

Сип панель из ОСП и пенополистирола

ОСП – означает ориентированно-стружечная плита, состоит из спрессованной и склеенной древесной стружки.

Это самый распространённый вид Сип панелей, состоит из связки ОСП плиты и в качестве утеплителя – пенополистирола. Такая сип – плита обладает максимальной прочностью и высокими функциональными качествами. За счет облегченного веса легко монтируется, качественно и долго служит. Используется в основном для строительства жилых домов и хозяйственных построек.

Сип панель из ОСП и пенополиуретана

Данный вид сип панели состоит из связки ОСП плиты и утеплителя – пенополиуретана. Используются как для возведения жилых строений так и промышленных построек и их элементов

Пенополиуретан – это синтетическое вещество ячеистой структуры, представляет собой затвердевшую полимерную пену.

Свойства сип панели из пенополиуретана:

– не горит и не плавится, под воздействием высоких температур, которые создают экстремальные условия для материала, пенополиуретан преобразуется в жидкую массу и стекает без возгорания

– теплопроводность сип панелей из пенополиуретана в 2 раза лучше, чем у сип панелей из пенополистирола

– не заводятся грызуны и насекомые

– за счет закрытой ячеистой структуры не впитывает влагу, то есть полностью влагостойкий

– экологичен для человека, не образует вредных для здоровья испарений

– долговечен, производитель дает гарантию 50 лет службы материала

– не намного , но дороже сип панель из ОСП и пенополистирола

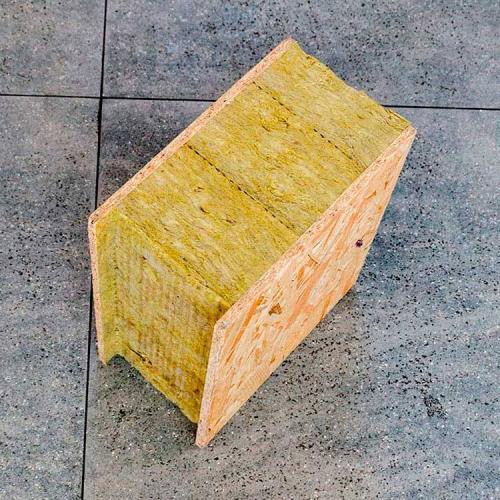

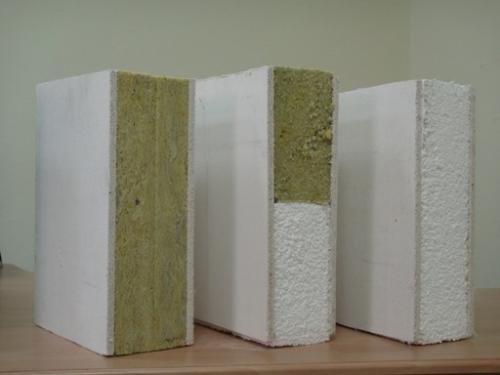

Сип панели из ОСП и минеральной ваты

Данный вид сип панели построен по такому же сэндвич принципу, только пенополистирол заменен минеральной ватой, которая выполняет роль утеплителя. В таком варианте сендвич панели есть как положительные так и отрицательный стороны. Положительные стороны заключаются в том, что минеральная вата паропроницаема и является дышащим материалом, который так же отлично сохраняет тепло внутри помещения, в отличие от пенополистирола который полностью паронепроницаем.

Отрицательные стороны сип-панели из ОСП и минеральной ваты:

– из-за специфической ворсистой структуры минваты и нпрочность соединения ОСП плиты и минеральной ваты вызывает сомнения, то есть утеплитель дает усадку и оседает со временем внизу- у основания плиты;

– из-за слабой жесткости минеральной ваты, сама конструкция сип-панели не имеет приемлемых свойств прочности

Это стандартный конструктив сип панели с минеральной ватой и был создан и используется в Российской Федерации.

Технология имеет правой на жизнь, поскольку сохранить свойства пенополистирола и при этом не утратить дышащий эффект минваты есть смысл, потому этот вид сип панели дорабатывается и применяется в строительстве, перечисленные выше недостатки устраняются изменениями состава и покрытия составляющих плиты.

Один из примеров – это уже повсеместно используемая сип панель где в качестве утеплителя используется так же минеральная вата, а в качестве плит – магнетизированные плиты.
