Вентиляция в подвале гаража своими руками схема. Организуем вентиляцию гаражного погреба
В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком. Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов.
Рекомендация. Прокладывайте в погреб обособленные вентканалы, не связанные с другими помещениями.
Как правильно делается вытяжка из подвала в гараже:
- Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
- Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
- Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).
Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух
Совет. Транзитный участок вертикальной трубы, пересекающий гаражное помещение, обязательно утеплите. Иначе нагретый и влажный подвальный воздух станет выделять конденсат от соприкосновения с холодными стенками. Вы не достигнете желаемого результата – удаляемая влага стечет водой обратно в хранилище.
Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.
Приточный воздухопровод заводится в подвал двумя способами:
- пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
- сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.
Вентиляция в гараже с подвалом. Какая вытяжка нужна вашему погребу?
Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов.
Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.
Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.
Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:
- Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
- Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.
Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.
Вентиляция неотапливаемого гаража. Как правильно сделать вентиляцию в теплом гараже?

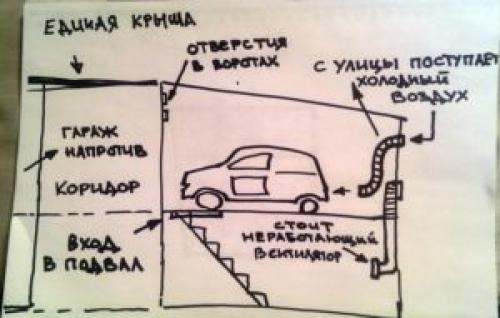

Просьба . Подскажите как правильно сделать вентиляцию в гараже с подвалом. Капитальный гараж находиться в кооперативе под единой крышей на 1 этаже. Задняя стена граничит с улицей. Из нее через отверстия на разной высоте выведены внутрь гаража гофрированные трубы диаметром 10 — 15 см. одна в сам гараж. другая вдоль стены в подвал. Обе трубы утеплены и из них с улицы поступает холодный воздух зимой. В воротах наверху сделаны отверстия скорее для отвода поступающего воздуха с улицы или для вентиляции. В коридоре между гаражами зимой тепло температура около 10 гр.
В гараже вдоль боковой стены имеется трубы отопления. Температура в гараже пр. 12 гр. В подвале держится в пределах 10 гр. Подвал сухой. Предстоит сделать ремонт в подвале под теплое помещение с вводом труб отопления и изолированным отдельным входом.Также планируется зашить весь пол гаража досками на лагах. Смотровой ямы не будет.
В связи с этим возникают вопросы. что нужно сделать для правильной вентиляции в гараже и особенно в подвале. Жду всякого мнения на этот счет. Заранее спасибо.
Чтобы выполнить точное планирование, нужно определить задачи вентиляции. В первую очередь это обеспечение условий для пребывания в помещении людей. С учетом того, какие процессы в помещении будут происходить. Ну и конечно, для обеспечения условий нормальной эксплуатации помещения. Соответственно от этого и нужно отталкиваться.
Если подвал предполагается использовать как складское помещение, то для его небольших объемов достаточно будет вентиляции естественной. Для этого подойдут пластиковые вент. короба (продаются в строительных магазинах). Хватит одного канала с выходом на крышу или в верхнюю часть наружной стены. Входной оголовок в подвале, вверху под потолком. Поступление воздуха предполагается неорганизованное, через вход. Если на входе плотно пригнанная дверь (люк) в ней нужно сделать отверстия закрытые шиберной решеткой для регулирования (желательно). Входной оголовок вент. канала оборудовать регулируемой задвижкой (клапан, мембрана, жалюзи — не принципиально).
Другое дело, если же предполагается длительное пребывание в подвале людей. В этом случае для усиления воздухообмена потребуется вытяжной вентилятор.
Теперь гараж. Снова таки, какова цель вентиляции? Если это обычный воздухообмен для удаления влаги, некоторого количества выхлопных газов остающихся при пуске двигателя, то описанной вами существующей вентиляции вполне достаточно. Если же предполагается длительное пребывание в гараже и проведение каких либо работ, то потребуется принудительная вентиляция.
Чтобы представить себе, как должна функционировать вентиляция вам стоит нарисовать схему наподобие приведенной на рисунке 1. Конечно, это не проект, а просто пример рассуждений, в вашем случае все может быть устроено по другому. Но такая схема наглядно покажет как и что работает.
Как правило, для успешного планирования вентиляции подобных небольших сооружений довольно понимания основных принципов: то есть, что теплый воздух поднимается вверх, и если из помещения воздух куда-то выбрасывается, откуда-то он должен поступать. И наоборот.
Что касается такого устройства как дефлектор, он предназначен для усиления естественной тяги вент канала за счет создания разряжения у выходного оголовка (за счет движения воздуха на улице).
2 комментария
Стас
Добрый день!
Строю дом. Гараж на две машины находится сбоку (пристроен к дому с выходом из дома, длина гаража 12 метров). Из гаража выход в цокольный этаж, подвал под всем домом. При спуске в подвал установлю дверь. Гараж планирую отапливать. Скажите, как поступить с вентиляцией? С одной стороны, без циркуляции воздуха нельзя, с другой — всё тепло будет выветриваться. На стене гаража сделано три окна. Спасибо!
Евгений В. Морозов
Тут и кроется хитрость. Без циркуляции воздуха вполне даже можно. Дело ведь не в циркуляции. Задач у вентиляции две — убирать «грязный» воздух, замещая его свежим и обеспечивать баланс влажности. Чтобы эта задача решалась эффективно, применяют регулировку и принудительную вентиляцию.
Т.е. вы заехали, выхлопные газы надо вентилировать значительно, но это не долго. Далее, влажность (ну с дождя или снега заехали), вот тут сильного движения воздуха не нужно, можно выключить вентилятор и ограничится естественной вентиляцией.
А если в гараже сухо и никого нет, вентиляция по сути не нужна. Потому, воздух то никак не «портится».
Ну, а если бюджет позволяет, для энергосбережения — централизованная вентиляция снабженная рекуператором. А уж совсем «по современному» то и кондиционированием.
В идеале — забираем воздух снаружи, повыше (там меньше пыли), очищаем фильтрами, греем его или охлаждаем рекуператором, дополнительно греем или охлаждаем системой кондиционирования.
Вентиляция в гараже без погреба. Принудительная вентиляция
Если вам надо решить, как правильно сделать вытяжку в подвале гаража, чтобы не было сырости, то уже описанную систему следует снабдить приточным и вытяжным вентилятором. Они бывают разных видов:
- Канальные – устанавливаются на вентиляционных каналах.
- Центробежные и осевые – монтируются в проёмах в стене.
Канальные вентиляторы легко монтируются в систему за счёт совпадения установочного диаметра с диаметром трубы Источник cdn.fotosklad.ru Эти механизмы можно подобрать по мощности и объёму воздухообмена, многие из них оснащаются таймером и регулятором скорости.
Совет! Выбирайте вентиляторы во влагозащищённом корпусе и обязательно изолируйте электропроводку от влияния влаги.
Такая система обойдётся намного дороже за счёт стоимости оборудования и его монтажа, а также за счёт постоянных затрат на оплату электроэнергии. Кроме того, выключенные вентиляторы, особенно оснащённые обратным клапаном, создают преграду для естественного потока воздуха.
Но она имеет и множество преимуществ, особенно если требуется решить такую сложную задачу, как правильно сделать вентиляцию в подвале большого размера со сложными условиями эксплуатации:
- Система будет выводить влажный и загрязнённый химическими веществами воздух наружу независимо от температуры на улице.
- Кратность воздухообмена можно задать, установив вентиляторы с нужными параметрами в зависимости от потребностей конкретного помещения.
- В погребе нормализуется микроклимат, благодаря чему в нем не появляется грибок, а продукты долго сохраняют свежесть.
Принудительную систему вентиляции можно полностью автоматизировать, оснастив датчиками влажности и температуры. Как это сделать, рассказано в видеоролике:
Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию котельной .
Смешанный тип вентилирования
Оптимальным вариантом, как правильно сделать вытяжку в гараже, чтобы не было сырости, подходящим для большинства таких строений, станет комбинированный способ вентиляции. Когда приток воздуха происходит естественным путём, а вытягивается он принудительно.
Для этого вентилятор устанавливают только в вытяжную трубу. За счёт создаваемой им тяги свежий воздух через приточную трубу поступает внутрь овощехранилища гораздо активнее.
Смонтировать такую систему не намного сложнее, чем с естественным воздухообменом, а при наличии таймера и другой автоматики можно успешно регулировать циркуляцию и удаление застоявшихся воздушных масс. Но потратиться на оборудование и электроэнергию все же придётся.
Установленный на вытяжку канальный вентилятор Источник tvoygarazh.ru Нюансы монтажа
Обеспечить приток воздуха с улицы не всегда возможно, например, в боксе кооперативного гаража или встроенного в дом. В таких случаях верхний конец приточной трубы выводят прямо в гараж недалеко от ворот, а в них устанавливают вентиляционные решётки.
Совет! Решётки следует размещать на удалении от внутренних замков и задвижек ворот, чтобы избежать взлома гаража через них.
Схема естественной вентиляции без выхода приточной трубы на улицу Источник 1poclimaty.ru Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию в каркасном доме .
Перед тем как сделать отдушину в погребе, необходимо определиться с диаметром труб, что особенно важно при устройстве естественной вентиляции. Проще всего посчитать его по формуле, согласно которой площадь сечения трубы должна быть равна 26 см2 на каждый квадратный метр помещения.
Например, если площадь погреба 5 м2, то сечение должно быть 130 см2. Используя формулу площади круга, находим диаметр: 12 см. Если труб нужного сечения не найти, берут изделия большего диаметра.
В таких не требовательных к эстетике помещениях, как подвалы, погреба и гаражи, можно монтировать любые трубы – асбестоцементные, канализационные, специальные вентиляционные каналы. Последние имеют на внутренней поверхности антистатический слой, не позволяющий пыли оседать на стенках и постепенно сужать рабочий просвет канала. Но и стоят они недёшево.
Вентиляция в гараже зимой. Вентиляция в частном доме
Зимнее время несколько изменяет характер циркуляции воздушных потоков внутри частного дома. По мере того, как наружный воздух становится холоднее, растет разница в давлении воздушных масс, усиливается тяга. Теплый отработанный воздухопоток отводится быстрее за счет того, что приточный холодный поступает внутрь в большем количестве. Вместе с вытесняемым воздухом выходит тепло отопительного оборудования, не успевшее в достаточной мере прогреть помещение. Это увеличивает энергозатраты на 25-30% в среднем.
Приточная вентиляция через настенные, оконные клапаны в сильные морозы может подавать холодный воздухопоток, создавая дискомфорт. Если проветриватели внутри окна не регулируются, то диффузоры стеновых клапанов позволяют ограничить приток либо временно закрыть его. Хороший вариант – размещение таких клапанов над радиаторами отопления, так как приток сразу будет нагреваться теплом отопительного оборудования.
Автоматизировав систему воздухообмена, можно сократить расходы на отопление сохранив при этом качество проветривания помещений. Наиболее эффективной считается приточно-вытяжная вентиляция с рекуперацией тепла. Рекуператор прогревает входящий воздухопоток за счет тепла отводимого наружу воздуха. При этом холодные воздушные массы прогреваются до +12⁰ С.

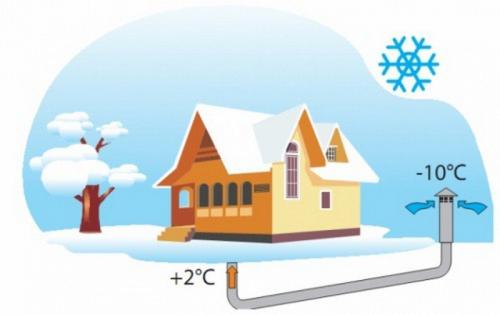

Также энергоэффективным в зимний период является грунтовый теплообменник, который прогревает приточный воздух теплом почвы. Воздуховоды (протяженность примерно 15 м) установлены на глубине не менее 1,5 м, где почва не промерзает. При прохождении по теплообменнику воздух успевает прогреться до положительной температуры. Это экономит 20-25% энергоресурсов, отведенных на отопление частного дома.
