Плитный фундамент для частного дома: как правильно его установить

Плитный фундамент для частного дома: как правильно его установить

Фундамент является одним из важнейших элементов любого здания. Он несет на себе вес всего дома и обеспечивает его устойчивость. Плитный фундамент является одним из самых распространенных типов фундаментов для частных домов. В этой статье мы рассмотрим, как правильно установить плитный фундамент для частного дома.

Подготовка к установке фундамента

Перед установкой фундамента необходимо провести подготовительные работы. Это включает в себя:

1. Определение типа грунта и его прочности.

2. Определение типа фундамента, который подходит для данного типа грунта.

3. Проектирование фундамента.

4. Подготовка площадки для строительства фундамента.

Подготовка к установке фундамента

Перед установкой фундамента необходимо провести подготовительные работы, которые обеспечат прочность и долговечность конструкции.

Шаг 1: Определение типа грунта и его прочности

Первым шагом является определение типа грунта, на котором будет строиться дом. Это важно, потому что различные типы грунта имеют разные свойства, которые влияют на прочность фундамента.

Вторым шагом является определение прочности грунта. Это зависит от таких факторов, как влажность, плотность и состав грунта.

Шаг 2: Определение типа фундамента, который подходит для данного типа грунта

В зависимости от типа грунта и его прочности, выбирается тип фундамента, который будет соответствовать этим условиям.

Например, если грунт мягкий, то может потребоваться установка фундамента с большим количеством бетона, чтобы обеспечить прочность.

Шаг 3: Проектирование фундамента

После выбора типа фундамента, необходимо провести проектирование фундамента, чтобы определить его размеры, форму и глубину.

Проектирование фундамента зависит от типа дома, который будет строиться, а также от типа грунта и его прочности.

Шаг 4: Подготовка площадки для строительства фундамента

Последним шагом является подготовка площадки для строительства фундамента.

Это включает в себя очистку территории от мусора, удаление растительности и земляных масс, а также создание ровной поверхности для строительства фундамента.

Установка фундамента

После того, как подготовительные работы будут выполнены, можно приступить к установке фундамента. Это включает в себя следующие этапы:

1. Определение места для фундамента.

2. Углубление грунта на глубину, которая соответствует проекту фундамента.

3. Укладка бетонной плиты.

4. Установка арматуры.

5. Укладка бетонной плиты.

6. Обработка бетонной плиты.

Обработка бетонной плиты

После того, как бетонная плита будет уложена, необходимо ее обработать. Это включает в себя следующие этапы:

1. Обработка бетонной плиты водой.

2. Обработка бетонной плиты полиэтиленовой плёнкой.

3. Обработка бетонной плиты термоизоляционным материалом.

Подведение электропроводки и водопровода

После того, как бетонная плита будет обработана, можно приступить к подведению электропроводки и водопровода. Это включает в себя следующие этапы:

1. Прокладка электропроводки.

2. Прокладка водопровода.

3. Установка электрощитового кабеля.

Заключение

Плитный фундамент является одним из самых распространенных типов фундаментов для частных домов. Чтобы установить его правильно, необходимо провести подготовительные работы, выполнить установку фундамента и обработать бетонную плиту. Также необходимо подвести электропроводку и водопровод.

Связанные вопросы и ответы:

Что такое плитный фундамент

Сплошной или плитный фундамент представляет собой цельную железобетонную конструкцию. Обустраивают его непосредственно на участке застройки, то есть делают опалубку, армируют металлической сеткой и заливают бетонный раствор.
В классическом виде монолитная конструкция представлена плитой трех типов:

1. Сплошная. Железобетонная плита, которую заливают на участке строительства. Возводится дом без цокольного помещения. Верхняя поверхность — это черновой пол первого этажа.
2. Утепленная шведская плита (УШП). В общем виде — это тот же сплошной фундамент, но с теплоизолирующими элементами, которые находятся в нижней части конструкции и по бокам. Помимо того, в УШП на стадии строительства встраиваются скрытые инженерные коммуникации, включая теплые полы. Преимущество УШП в низкой теплопроводности. Она в 2-3 раза лучше держит тепло. Например, что будет если в доме отключилось отопление или перестала работать система электрического теплого пола? Утепленное основание еще 2-3 дня будет держать тепло, тогда как сплошное остынет очень быстро.
3. Сборно-монолитная конструкция. Используют железобетонные или ребристые готовые ЖБИ, укладывают их на подготовленный грунт и заливают бетонным раствором. Также по такой технологии возводят коробчатую конструкцию, когда нужно сделать цокольное помещение.

Сборно-монолитная конструкция уступает по прочностным характеристикам УШП и сплошному основанию. Бетонная прослойка, которая соединяет плиты, не слишком прочная — на стыках могут возникать трещины.

Какие преимущества имеет плитный фундамент по сравнению с другими типами фундаментов

Основание ленточного типа является распространенным видом фундамента, который возводится в виде железобетонной ленты по всему периметру дома, а также под имеющимися несущими внутренними стенами. Отличаясь экономичностью, данный тип конструкции основания разделяется на несколько типов. В зависимости от глубины закладки различают:

• незаглубленный;
• мелкозаглубленный;
• заглубленный вид фундамента.

Степень заглубления ленточного основания определяется работником проектной организации на основе геодезических изысканий почвы на интересующей для застройки местности. В том случае. если почва является устойчивой к силам пучения, то есть имеет ни низкую глубину промерзания при невысокой проектной нагрузке, к установке применяется незаглубленный и мелкозаглубленный типы оснований. Для его обустройства может применяться дополнительно утепление и дренаж. Загубленный тип фундамента используется в том случае, когда имеет место строительство многоэтажного здания на грунтах с глубиной промерзания более одного метра, где силы пучения могут оказывать значительное воздействие на целостность, надежность и долговечность всей строительной конструкции. Чтобы фундамент опирался на устойчивый грунт и распределял по нему нагрузку от стен и конструкции здания, необходимо чтобы глубина его заложения была больше глубины промерзания почвы. В таком случае силы пучения не смогут оказывать воздействие на положение и прочность основания, которое остается неподвижным.

Какие материалы используются для создания плитного фундамента

Качественный фундамент - необходимое условие прочности и долговечности любого здания, поэтому к его расчету необходимо подходить с максимальной ответственностью.

Совет эксперта! Основным рассчитываемым параметром монолитного основания является толщина плиты, поскольку именно от толщины плиты зависят прочностные характеристики и несущая способность фундамента.

При расчете толщины учитываются характеристики грунта и масса возводимого здания. Согласно строительным нормам и правилам, минимальная толщина плитного основания под постройки из легких материалов, пенобетона либо дерева, должна составлять 20 сантиметров, под здания из кирпича - 25 сантиметров.

Главное условие - чтобы между контурами арматурного каркаса соблюдалось расстояние минимум в 7 сантиметров, а сам армокаркас был утоплен в бетон не менее чем на 5 сантиметров.

Рис. 1.4 : Схема монолитного плитного фундамента

Если дом возводится на проблемных грунтах - плывунах, в болотистой местности либо на пучинистой почве, необходимый минимум толщины основания - 30 сантиметров, в таких случаях целесообразно обеспечить запас прочности фундамента, так что экономить на его толщине не стоит.

Чтобы точно рассчитать массу дома и на ее основании определить толщину плитного фундамента воспользуйтесь следующими таблицами:

Конструкция (стены)	Вес (т/м2)
Кирпичная кладка	0,794
Из ячеистого бетона (пеноблок, газоблок)	0,654
Каркасные деревянные панели с утеплителем	0,167
Из сруба (диаметр 0,24 м)	0,135
Из бруса (диаметр 0,15 м)	0,12
Цоколь из железобетона	1,5

Определив вес будущей можно выполнить точный расчет толщины плиты. Приводим пример подобного расчета для дома массой 270 тонн (10*10м).

• 1. По таблице определяем несущую способность почвы, на которой строится здание (синие цифры);

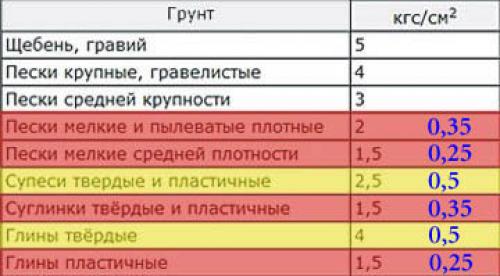

Рис. 1.5 : Несущая способность разных видов грунтов

• 2. К примеру, дом будет возводится на суглинистой почве с несущей способностью 3,5 кгс/см2. Учитывая площадь застройки (10 м2), определяем оптимальную нагрузку на грунт: 10000 см2 * 3,5 кгс/см2 = 350 тонн веса с учетом массы самого фундамента (если нагрузка будет большей - произойдет усадка, меньшей - постройка может перекосится из-за сил пучения);
• 3. Определяем, какая толщина плиты нужна для достижения оптимальной нагрузки на грунт в 350 тонн (350 - 270 т. массы самого дома = 80 т.) учитывая, что плотность железобетона составляет 2,7 т/м2 : 80/2,7 = 29,7 кубов бетона;
• 4. 29,7 кубометров бетона по объему (при размере фундамента 10*10 м) заполняют толщину в 30 сантиметров.

Исходя из этого, требуемая толщина плитного фундамента исходя из несущей способности грунта и веса здания составляет 30 см.

Как выбрать подходящий тип плиты для фундамента

Монолитным называют фундамент, который представляет собой цельную железобетонную или бетонную конструкцию. Его изготавливают прямо на стройплощадке ― делают форму для фундамента, при необходимости ― армируют металлическими прутьями, затем заливают бетоном.

Монолитным может быть и ленточный фундамент, и плитный, и свайный , и столбчатый, если плиты, столбы, сваи или ленты состоят не из отдельных частей, а из цельного «куска» железобетона.

В статье мы рассмотрим монолитный фундамент в традиционном понимании, то есть только плитный. Он представляет сплошное железобетонное основание под дом.

Плитный фундамент бывает трёх видов:

1. Классический сплошной , когда бетонную или железобетонную плиту заливают на строительной площадке.



Сплошной монолитный фундамент под дом

2. УШП (утеплённая шведская плита) . Её тоже заливают на месте строительства. Это та же бетонная или железобетонная плита, но утеплённая (снизу и по бокам). В ней уже встроены все коммуникации, в том числе система тёплого пола. Далее мы рассмотрим, как сделать такой фундамент своими руками.
   Коэффициент теплопроводности такой плиты почти в два раза меньше, чем такой же железобетонной без теплоизоляции. Это значит, УШП лучше держит тепло.
   Представим, что у вас в доме из отопления ― только тёплый пол. На улице зима, морозы. Внезапно отключают электричество, тёплый пол тоже перестаёт работать. Если у вас фундамент УШП, пол ещё несколько дней останется тёплым. Если фундамент из железобетонной плиты без утеплителя ― пол остынет в разы быстрее, дома будет прохладно и неуютно.
3. Сборно-монолитный . На стройплощадку привозят готовые железобетонные плиты под фундамент, укладывают их в котлован и заливают бетоном.
   Такой вариант рассматривать не будем, его используют достаточно редко ― например, когда надо сделать небольшой разноуровневый фундамент из бетонных плит, как на фото ниже.




   Разноуровневый сборно-монолитный фундамент

   Эксперты считают, что сборно-монолитный вариант уступает в прочности сплошному и УШП. Конструкция условно монолитная, но слой бетона, соединяющий плиты, не слишком толстый. В слабых местах ― на стыках плит ― могут появиться трещины.

Какие факторы влияют на толщину плиты фундамента

Этот тип основания относится к «плавающим», т.е. способным воспринимать и равномерно перераспределять нагрузки. В частных постройках толщина варьируется от 15 до 35 см, изменение в меньшую сторону не допускается по причине риска раскола плиты под воздействием собственного веса здания, в большую – из-за экономической нецелесообразности, увеличения общей массы и потери подвижности. Главным критерием влияния служит тяжесть конструкций, при использовании кирпича или плотных стройматериалов высота плитного фундамента возрастает на 5-10 см в сравнении с домами с газобетонными или каркасными стенами.

Вторым учитываемым фактором идут размеры будущей постройки. Следует помнить, что все фундаменты выдерживают не только нагрузку на сжатие, но и на изгиб, экстремум приходит на середину. Чем больше длина наружных стен, тем выше риск раскалывания монолитной плиты. Частично эта проблема решается увеличением числа внутренних перегородок с несущими способностями, но для полного исключения риска приходится наращивать толщину самого фундамента. Как следствие, при строительстве на узких участках составление проекта и выбор основания лучше доверить специалистам.

Помимо веса и типа здания при расчете фундаментной плиты (в том числе для проверки ее целесообразности) учитываются особенности грунта: глубина промерзания, несущие способности, однородность и уровень подземных вод. При высокой плотности слоев подбирается мелкозаглубленный вариант, в этом случае для его заложения достаточно вынуть около 50-70 см земли, единственным недостатком такого исполнения является отсутствие подвала. На неустойчивых грунтах фундаментная плита размещается ниже глубины промерзания на 60 см, тогда увеличивается вес постройки и на конструкцию действуют повышенные нагрузки.

Интенсивность влияния подземных вод учитывается при подборе марки бетона, материалов гидроизоляции и толщины дренажной подушки, при значительных рисках подтапливания целесообразно выбрать другой тип основания или провести его утепление влагостойкими материалами.

Как правильно рассчитать необходимую площадь фундамента

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Как правильно готовить площадку для установки фундамента

В статье о видах фундамента мы рассказывали про базовые отличия разных типов оснований для строительства дома. В этой теме мы разберём более детально свойства плитного фундамента и основные шаги в технологии монтажа.

Важно! В каждом отдельном случае конструкция фундамента (толщина заливки, диаметр арматуры, сроки набора прочности бетона) могут отличаться. И полностью зависят от инженерного расчёта специалистов.

Весь процесс можно разделить на несколько ключевых шагов:

Земляные работы для плитного фундамента

Начинать земляные работы лучше всего летом. В это время земля сухая и не промёрзшая. При сильном дожде грунт на участке может приобрести дополнительную подвижность, и спецтехника создаст глубокие колеи, мешающие проведению работ.

При монтаже монолитной плиты её можно утопить в толщу грунта, либо спроектировать на поверхности. Степень заглубления зависит от конструкции дома. Если в строении предусмотрен цокольный этаж, то глубина котлована может быть 1.5 метра и более.

В любом случае, первым делом удаляются все надземные растения и извлекаются корни.

Перед началом раскопок, поверхность почвы разравнивают и размечают колышками (с натянутой веревкой между ними) границы фундамента, чтобы рабочие и водитель спецтехники понимал, в периметрах какой зоны нужно проводить работы.

Важно не забыть оставить место для опалубки и отмостки. Около метра с каждой стороны.

Совет!

Границы для работ техники можно обозначить с помощью мела.

Когда участок очищен от растений, деревьев, валунов и прочего, можно приступать к рытью котлована. Работа выполняется экскаватором, с допустимой погрешностью +/- 10 см от плана.

Важно! Заранее определиться с вывозом грунта. Складирование грунта при работе экскаватором нужно организовать на расстоянии не ближе 0.5 метров от края котлована. Для песка – не ближе 2 метров. Не забудьте оставить место для проезда и разворотов спецтехники.

Когда котлован вырыт, можно приступать к созданию так называемой «подушки». Это прослойка между грунтом и будущим фундаментом.

Если коммуникации планируется провести под бетонной плитой, то рыть траншеи для труб нужно уже на этом этапе. Для корректной работы канализации важно помнить о соблюдении уклона трубы (2 см на каждый метр трубы). Угол стыковки вертикального вывода трубы и горизонтальной трубы, отводящей стоки за пределы фундамента должен быть сделать из 2 колен с углом 45°. При использовании угла 90° появляется большой риск засорения системы слива.

Подробнее о том, как провести наружную канализацию в доме мы рассказали в отдельной статье:

• Устройство наружной канализации в частном доме

После прокладки труб, траншеи зарываются, и почва уплотняется.

Если на участке или недалеко от его границ есть возвышенности, нужно предусмотреть наличие прифундаментного дренажа, который будет отводить грунтовые воды и защищать подушку фундамента от подмывания. Как правильно сделать дренаж на участке мы расскажем в отдельной теме.

В качестве первого слоя используется песок. Уплотнение песка рекомендуется делать каждые 10-20 см толщины слоя при помощи виброплит.

Перед трамбовкой, песок рекомендуется поливать водой. В некоторых случаях песок накрывают геотекстилем. Он нужен для того, чтобы разные слои сыпучих материалов не смешивались.

Затем высыпается слой щебня с фракцией 20-40 мм и аналогично песку утрамбовывается.

После этого оба слоя подушки закрываются геотекстилем, который в дальнейшем засыпается небольшим слоем песка 5-10 см и также утрамбовывается (толщина каждого слоя засыпки рассчитывается при проектировании фундамента индивидуально). Поверх песка укладывается профилированная мембрана.

Какие инструменты и оборудование необходимо для установки плитного фундамента

Основная задача, которую требуется решить в процессе проектирования фундамента железобетонная плита, заключается в моделировании нагрузок, способных спровоцировать крен, и заставляющих конструкцию работать на изгиб. На его основе рассчитывается толщина плиты, её потребность в общем и локальном армировании.

При заказе проекта фундамента монолитная плита в нашей компании, заказчик получает комплект документации с подробными чертежами, сметой, экспликацией материалов.

В среднем под малоэтажные здания проектируют плиты толщиной 200-400 мм. Точный размер определяется расчётом, однако в зависимости от процента армирования, для одного и того же объекта значение - разное. Чтобы фундамент для дома плита получил оптимальное соотношение прочности и цены, надо уметь правильно манипулировать арматурой.

Если взять минимальную толщину плиты в 200 мм, нужно предусмотреть усиление в наиболее нагруженных зонах: пересечениях стен, расположении бетонной лестницы, несущей колонны. Если фундаментная монолитная плита под дом по толщине будет увеличена до 250 мм, можно локально не усиливать - но на общее армирование арматуры уйдёт больше. Особенности плиты:

1. По площади фундамент для дома монолитная плита должен выходить за контуры стен, с учётом всех выступающих архитектурных элементов: веранды, крыльца, пристроенного гаража , террасы. Учитывается так же и толщина облицовки по периметру.
2. Неравномерность осадки почвы под весом здания компенсируется за счёт хорошо уплотнённых насыпных слоёв. Обычно это песок, поверх которого для лучшей утрамбовки применяется щебень – либо просто используется пескогравийная смесь.
3. Классический вариант плитного фундамента предусматривает ещё и устройство жёсткого подстилающего слоя. Это бетонная подготовка (бетонная плита под фундамент), на заливку которой идёт тощий бетон (марки В7,5).

Чтобы сделать плиту тоньше, не снизив её сопротивление продавливанию, в наиболее нагруженных местах предусматривают утолщения в виде обращённых вниз рёбер жёсткости. В домах с цокольным или подвальным этажом устройство плитного фундамента включает другой вариант усиления. Здесь рёбра жёсткости направлены вверх, их роль играют монолитные цокольные стенки, которые передают нагрузку от перекрытия.

Монолитный слой под плитным фундаментом помогает в распределении нагрузок. Защищает от повреждений слой горизонтальной гидроизоляции (геотекстиль) под подошвой фундамента.

Как проводить заливку бетона в плиту фундамента

3.1 Контроль качества работ по устройству монолитной фундаментной железобетонной плиты осуществляется прорабом или мастером с привлечением специальной строительной лаборатории.

3.2 Производственный контроль качества работ должен включать входной контроль рабочей документации, поставляемых строительных материалов, операционный контроль технологических процессов и приемочный контроль плиты (акт скрытых работ, акт приемки).

3.3 При входном контроле рабочей документации проводится проверка ее комплектности и достаточности в ней технической информации. При входном контроле материалов проверяется соответствие их стандартам, наличие сертификатов соответствия, гигиенических и пожарных документов, паспортов и других сопроводительных документов.

3.4 Поступающая на строительство арматурная сталь, закладные детали и анкеры при приемке должны подвергаться внешнему осмотру и замерам.

Каждая партия арматурной стали должна быть снабжена сертификатом, в котором указываются наименование завода-поставщика, дата и номер заказа, диаметр и марка стали, время и результаты проведенных испытаний, масса партии, номер стандарта.

Каждый пакет, бухта или пучок арматурной стали должны иметь металлическую бирку завода-поставщика.

При несоответствии данных сопроводительных документов и результатов проведенных контрольных испытаний этим требованиям проекта партия арматурной стали в производство не допускается.

3.5 При входном контроле необходимо учитывать класс (марку) бетона по прочности на сжатие, который должен соответствовать указанной в рабочих чертежах. Бетон должен соответствовать требованиям  ГОСТ 26633-91 .

3.6 Инвентарная опалубка изготовляется централизованно на специализированном предприятии и поставляется комплектно с элементами крепления и соединения. Изготовитель должен сопровождать комплект опалубки паспортом с руководством по эксплуатации, в котором указывается наименование и адрес изготовителя, номер и дата выдачи паспорта, номенклатура и количество элементов опалубки, дата изготовления опалубки, гарантийное обязательство, ведомость запасных частей. Материалы опалубок должны отвечать соответствующим стандартам, а комплект опалубки должен иметь сертификат.

3.7 Операционный контроль осуществляется в ходе выполнения технологических операций для обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению.

Основным документом при операционном контроле является  СНиП 3.03.01-87  «Несущие и ограждающие конструкции».

Результаты операционного контроля фиксируются в журнале производства работ. Перечень технологических процессов, подлежащих контролю, приведен в таблице  5 .

Таблица 5 - Перечень технологических процессов, подлежащих контролю

№ п/п	Наименование технологических процессов, подлежащих контролю	Предмет контроля	Способ контроля и инструмент	Время проведения контроля	Ответственный за контроль	Технические характеристики оценки качества
1	Установка опалубки	Соответствие проекту элементов опалубки и крепежных элементов, правильность установки и надежность закрепления, соблюдение размеров между опалубкой и арматурой, герметичность стыков, смазка палубы, наличие паспортов на опалубку	Рулетка, метр, нивелир. Визуально	В процессе работы	Мастер или прораб	Соответствие параметров проекту и  СНиП 3.03.01-87
2	Установка арматуры	Соответствие геометрических размеров арматурной стали проекту, плановых и высотных отметок по отношению к осям здания, качество основания под плиту, качество соединения арматурной стали, наличие паспортов на арматурную сталь.
