Нижняя обвязка каркасного дома своими руками. Требования к материалам для нижней обвязки

Нижняя обвязка каркасного дома своими руками. Требования к материалам для нижней обвязки

Все каркасные дома имеют верхнюю и нижнюю обвязки, которые обеспечивают их прочность и крепость всей конструкции. Если они выполняются неправильно и без соблюдений всех технологий, то весь дом получается ненадежным и недолговечным.

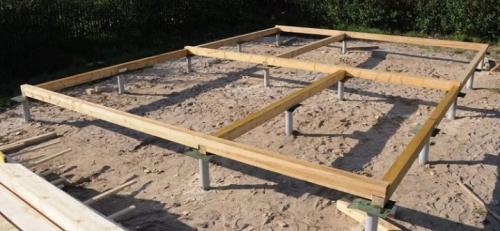

Нижняя обвязка каркасного дома — это первый слой из досок, бруса или бревен, укладываемый непосредственно на фундамент и прочно прикрепляемый к нему. Такая обвязка обеспечивает надежную фиксацию постройки к фундаменту и является опорой для пола и стен.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Возведение каркаса дома можно начинать только по завершению укладки нижней обвязки.

Для нижней обвязки каркасного дома своими руками рекомендуется использовать древесину хвойных пород, которая обладает несколькими существенными преимуществами перед лиственными.

К ним относится:

• Высокая прочность
• Длительный срок эксплуатации
• Прямой ствол
• Отличные строительные характеристики
• Низкая влагопроницаемость

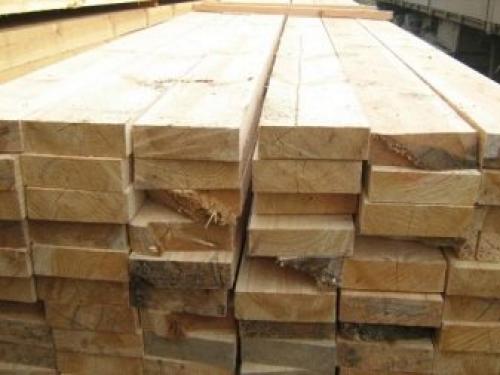

Чаще всего в качестве материала для нижней обвязки применяется лиственница, кедр, сосна, ель. Выбор породы дерева зависит от условий конкретного участка местности и осуществляется с учетом ее наличия и наиболее подходящей плотности, прочности и цены материала.

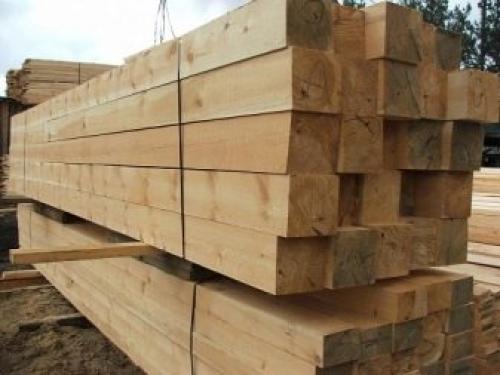

Наряду с выбором древесины подбирается и форма пиломатериала:

• Брус
• Бревно
• Доска или связка досок

Если решено использовать связку досок, то они должны быть скреплены в шахматном порядке гвоздями (шурупами) разной длины.

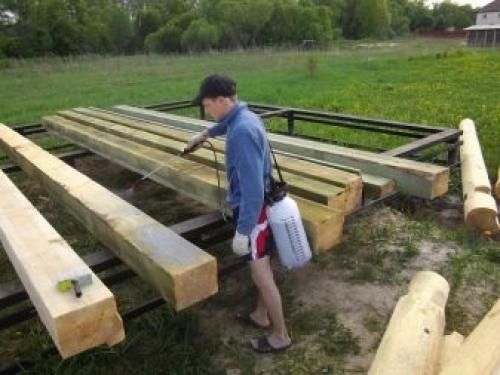

Перед выполнением нижней обвязки весь подготовленный материал должен быть обработан:

• Антисептиком, предотвращающим загнивание и грибковые заболевания
• Антипиреном, повышающим огнеупорность и предотвращающим возгорание

Из-за большого наличия древесных смол наиболее востребована обработка антипиреном для сосновых материалов.

В некоторых случаях нижнюю обвязку выполняют из металлического профиля, но для каркасного дома такой вариант нецелесообразен.

Небольшой каркасный дом своими руками. Как быстро и недорого построить каркасный дом своими руками

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

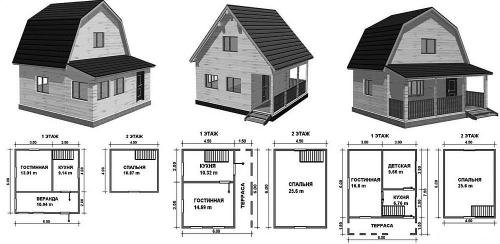

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

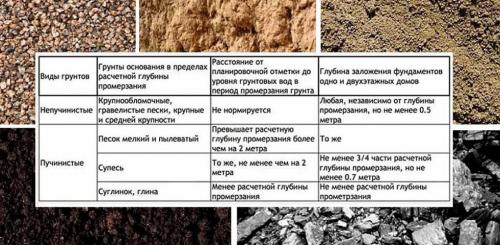

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

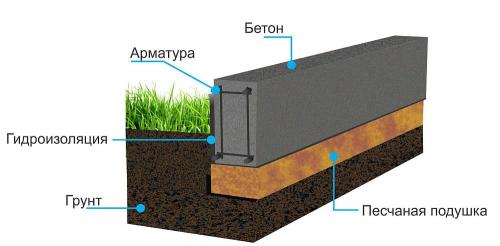

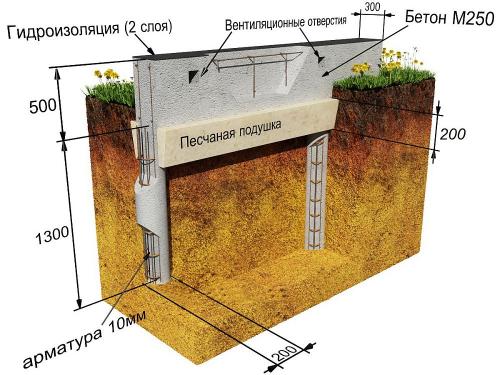

Особенности ленточного фундамента

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

1. Рытье траншеи и укладка песчаной подушки на ее дно.
2. Гидроизоляция стенок траншеи.

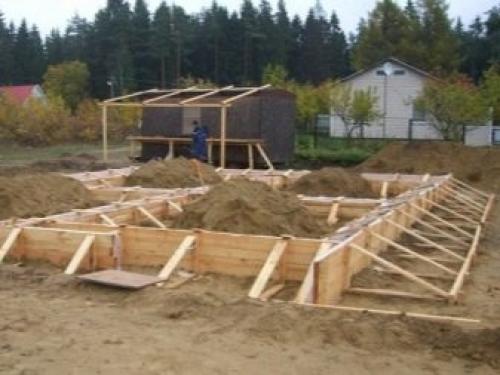

3. Монтаж деревянной опалубки.
4. Сборка и установка армирующей сетки.
5. Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

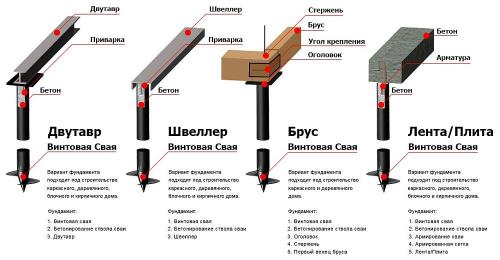

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

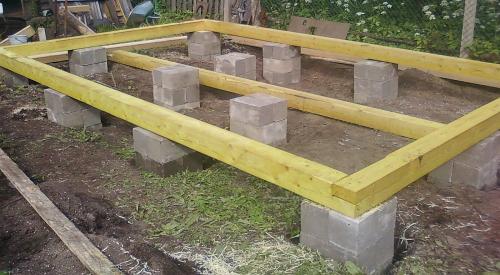

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

1. По выбранному периметру в земле бурят круглые скважины.
2. В них устанавливают связанный из арматуры металлический каркас.
3. Опускают в скважины опалубку из обсадных труб.
4. Обрезают надземные элементы по одному уровню.
5. Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

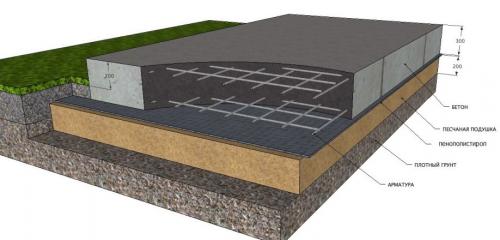

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

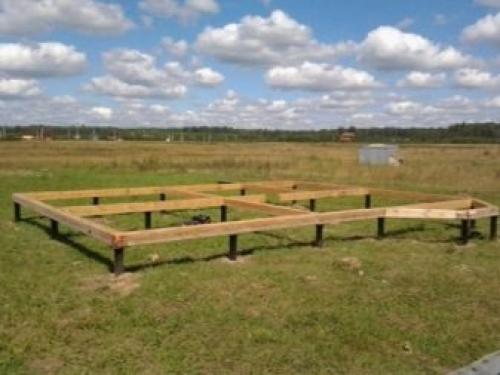

Обвязка каркасного дома из доски. Нижняя обвязка каркасного дома на винтовых сваях: технология

Заманчиво построить дом и избежать большого объёма трудоёмких земляных работ, заливки фундамента бетоном. Без надёжного базиса крепко стоят только воздушные замки юношеской мечты.

Нас на слабых грунтах: торфяниках, песке, супеси, обводнённых и подтопляемых участках, а также косогорах, выручит фундамент на винтовых сваях. Мы люди взрослые, подойдём к вопросу ответственно.

На кону семейное гнёздышко и немалые материальные вливания.

Свайный фундамент набирает почитателей

Фундамент и нижняя обвязка две базовые составляющие каркасного дома. Ошибки либо дефекты каждой из этих частей приведут к плачевным последствиям. Быстровозводимое жильё хочется поставить на такой же безусадочный и скорый в изготовлении фундамент. Не счесть предложений по относительно новому типу опоры строительных объектов.

История фундамента на винтовых сваях коротка – 100 лет. В Советском Союзе они появились 50 лет назад. Стали предлагаться массово только несколько лет.

Безответственные люди, не разобравшиеся в сути технологии, привыкшие делать на глазок, создали незаслуженную антирекламу перспективному направлению быстровозводимых, относительно недорогим, экологичным фундаментам.

Отечественные буровые установки «Сваебур» (Svaibur–S1) или Сваекрут «Торсион» в течение одного рабочего дня способны установить потребное количество винтовых опор для каркасного дома большой площади с любой геометрией рельефа без предварительного выравнивания и уплотнения грунта. Представьте, какой объём земляных и бетонных работ проходят мимо. Приплюсуйте затраты времени, стоимость труда и материалов… Экономически целесообразнее отказаться от трудоёмкого бетона.

Серьёзный подход

К фундаментам на винтовых сваях подход «с кондачка» недопустим. Заказывая проект, попросите привязать его к конкретному участку с производством расчётов по типу, диаметру, заглублению винтовых опор.

Вес небольшого зимнего дома превышает 10 тонн. А несущая способность свай и слабых грунтов не беспредельны. Реклама не всегда честна.

Сваи из стальной трубы диаметром 57 со стенкой 4 мм удержат только летнюю беседку.

Обратите внимание

Труба диаметром 108–325, стенка и лопасть винта минимальной толщиной 8–12 мм промышленного производства обеспечат необходимую стабильность для возводимого дома.

Без ознакомления с результатами гидрогеологических изысканий в районе строительства, не узнаете, достаточно ли забуриться только на глубину промерзания, какую площадь лопастей выбрать – определяется по несущей способности грунта и его сопротивлению.

При установке свайного поля возможны ошибки размещения свай. Придётся перебуривать с увеличением заглубления на 1–1,2 м. Грунт взрыхлён, держать массу здания на заданной глубине она не сможет – «загуляет», поэтому увеличение глубины обязательно. Если не исправлять ошибку – со временем её отожмёт от оси. Тогда считайте, что этой сваи не было вообще.

Самодеятельность в ответственном деле недопустима

Не слушайте мудрых советчиков, рекомендующих сэкономить на технике. Вручную вертикально винтовую сваю установить невозможно. Неравномерная нагрузка и установка на глазок приведут к неминуемому отклонению.

Выравнивание верхней части – самообман. С каждым оборотом уход наконечника в сторону увеличивается, умножая сопротивление почвы.

Максимальное допустимое отклонение вертикальной оси допускается не более 0,4 D (D – диаметр лопасти винта).

Настоятельно рекомендуем заглянуть на сайт, где беспристрастно регистрируются ляпы бракоделов. Вооружитесь информацией, из первых рук, чтобы не обогащать недобросовестных бизнесменов.

Не стесняйтесь собственной придирчивости.

Дефекты сварки: подрезы, непровар, незачищенные швы, защита трубы и сварочных швов только одной грунтовкой – показатель низкой культуры производства, расставайтесь с имитаторами профессионалов без сожаления.

Необходимые требования к изготовлению свай

1. Сваи изготавливаются только из новой качественной стали.
2. Ствол выполняется из неиспользовавшейся ранее толстостенной трубы.
3. Лопасти свай имеют правильную геометрическую форму для обеспечения точной установки сваи перпендикулярны относительно ствола, толщина 8–10 мм.
4. Сварной вариант лопастей выполняется на заводском оборудовании, с полным прилеганием спирали к стволу.
5. Сварные швы без явных и скрытых дефектов, зачищены заподлицо с металлом.
6. Защитное антикоррозийное покрытие надёжное, наносится только после предварительной пескоструйной обработки: почвенные слои – активные абразивы.
7. Оголовки поставляются с фаской под сварку.

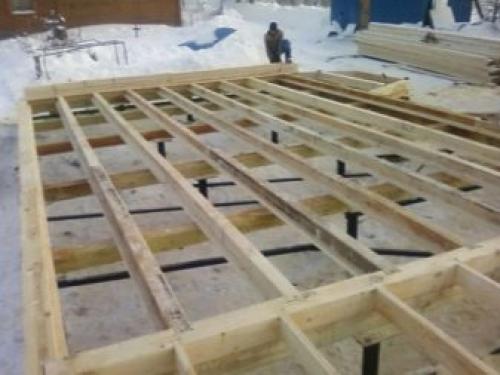

Нижняя обвязка из доски 50х150. Обвязка и половые лаги в каркасном доме

Возведение каркасного дома является ответственным процессом, каждый этап которого имеет большое значение для получения положительного результата в целом. Невыполнение определенных строительных правил, несоблюдение технологии и последовательности во время монтажа может привести к большим проблемам и значительным финансовым затратам в последующей эксплуатации всего строения.Правильная последовательность монтажа обвязки во многом зависит от типа фундамента. Рассмотрим процесс выполнения нижней обвязки на примере свайного (металлические, железобетонные сваи) фундамента. Благодаря быстроте сооружения, длительному сроку службы и доступной цене, данный вид фундаментов получил широкое распространение. Виды обвязки, материалы и конструктивные решения Нижняя обвязка конструктивно может выполняться из бруса, сплоченной доски или бревна. Так как древесина, из которой выполняется нижняя обвязка, в процессе эксплуатации будет подвергаться значительным нагрузкам, стоит подбирать для его создания качественный материал.Предпочтение лучше отдать пиломатериалу хвойных пород (сосна, ель, пихта, лиственница), так как наличие в древесине природных смолистых веществ создает дополнительный барьер для процессов гниения, образования плесени, грибка и уменьшает ее гигроскопичность. Также доступность и относительно невысокая цена данных пород древесины являются дополнительным критерием для покупки. Рис.1 Хвойные породы деревьев                                                                                                     Рассмотрим подробнее виды обвязки:

1. В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору. В то же время, он подвержен растрескиванию и короблению.
2. В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
3. Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

Правильный монтаж – надежная конструкция Нижняя обвязка является необходимым элементом для создания надежного соединения между фундаментом, стенами и лагами пола. А также необходима для возведения ровной площадки, принятия и равномерного распределения всей нагрузки от конструкций дома.При монтаже следует придерживаться определенных правил:

1. предварительно на элементы фундамента укладывается гидроизоляция;
2. брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
3. обязательна обработка антисептиками для исключения процесса гниения материала;
4. обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Поэтапное устройство обвязки из бруса (150х150мм). 1)Обвязочный брус запиливается в размер в соответствии с планом обвязки фундамента. Затем каждый брус торцуется в свой узел. Рис.2 Узлы соединения обвязочного бруса 2)Далее брус раскладывается на фундамент и проверяются диагональные размеры.3)Выполняется крепеж всех узлов между собой (гвозди 150-200мм).4)И, наконец, выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки. Рис.3 Обвязка из бруса на свайном фундаменте Поэтапное устройство обвязки из сплоченных досок (50х150мм). 1)Сборка нижней обвязки из досок начинается с периметра (крайних досок). Доски запиливаются в соответствии с планом обвязки, торцы соединяются между собой гвоздями.  2)После укладки крайних досок на фундамент, проверяются диагональные размеры.3)Далее набираются остальные доски. Каждая доска пилится в размер и торцуется в свой узел. Все доски соединяются между собой гвоздями.4)Для большей прочности доски стягиваются между собой шпильками. Рис.4 Основные узлы соединения обвязки из доски                                                                                                             5)Выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Источник: https://mebel-doma23.ru/novosti/verhnyaya-obvyazka-dvoynaya-verhnyaya-obvyazka

Выравнивание нижней обвязки. Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Каркасная конструкция частного дома предполагает наличие нижней и верхней обвязки. Они необходимы для обеспечения прочности и надежности всего сооружения. При корректном выполнении и соблюдении всех тонкостей, каркасная конструкция дома прослужит вам долгие десятилетия.

Нижней обвязкой называют основание каркасной конструкции дома, собранное при помощи доски, бревна или бруса. Нижняя обвязка производится для обеспечения надежного фиксирования сооружения к фундаменту.

К монтажным работам с каркасной конструкцией можно приступать только после окончания установки нижней стяжки.

Строительные материалы

С выполнением нижней обвязки для каркасного дома вполне можно справиться самостоятельно, при этом не прибегая к услугам специалистов. При выполнении монтажных работ в строгой последовательности и соблюдении рекомендаций трудностей возникнуть не должно.

В качестве материала для нижней обвязки рекомендуется отдать предпочтение древесине хвойной породы. Хвойная порода обладает рядом достоинств, которые превосходят положительные стороны лиственной породы дерева.

Главными достоинствами хвойной породы являются:

• высокая прочность;
• достаточно продолжительный срок эксплуатации;
• водонепроницаемость;
• ровный ствол дерева.

Для установки нижней обвязки чаще всего выбирают лиственницу, ель обыкновенную, пихту или сосну. Стоит отметить, что порода дерева должна быть выбрана с учетом места нахождения будущей конструкции и сопровождаемых условий окружающей среды в этом регионе.

Помимо выбора породы дерева для нижней стяжки, потребуется определиться и с формой пиломатериала: брусья, бревна или доски. При выборе последнего варианта доски рекомендуется фиксировать саморезами с разным диаметром в шахматном порядке.

Перед началом монтажных работ все строительные материалы необходимо подвергнуть двухэтапной обработке.

Первый этап выполняется при помощи специального антисептического средства, предотвращающего гниение материала и возникновение грибковых отложений. После того, как материал подсохнет, он обрабатывается при помощи специального средства, которое называется антипирен. Оно повышает огнеупорные характеристики материала, которые препятствуют возгоранию конструкции. В связи с огромным количеством древесной смолы обработка с использованием антипирена для хвойных пород дерева является наиболее распространенной процедурой.

Обвязочная работа межэтажного перекрытия может быть выполнена своими руками. Сделать ее совсем не сложно, если следовать нашим рекомендациям.

Двойная конструкция может быть выполнена на столбчатом фундаменте или винтовых сваях.

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Все дело в том, что для данного вида фундамента характерна быстрая установка и надежность конструкции этажа.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины . Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

Нижняя обвязка альпинизм. Как сделать обвязку из веревки

Если вы оказались ситуации когда у вас под рукой ничего нет кроме веревки, а страховка для спуска необходима, не отчаивайтесь - есть ни один способ как выйти из положения.

Нижняя обвязка из веревки по шагам:

1. Сложите веревку пополам. Вытяните один конец так, чтобы одна сторона была длиннее другой на 30–40 см длиннее.
2. Петлю оставляем спереди, а веревку проводим между ног за спину, затем разделяем хвосты и с разных сторон продеваем через петлю.
3. Отводим концы за спину через разны стороны и снова вперед, не продевая через петлю.
4. Необходимо сделать два оборота вокруг пояса.
5. Закрепить веревку при помощи любого контрольного узла.
6. Петлю и поясные кольца соединить карабином.

Верхняя обвязка выполняется еще проще:

1. Заведите веревку за спину.
2. Один из концов перекинуть через шею, пройдя дополнительно, под веревкой на спине.
3. Закрепить оба конца при помощи узла булинь, как показано на рисунке.

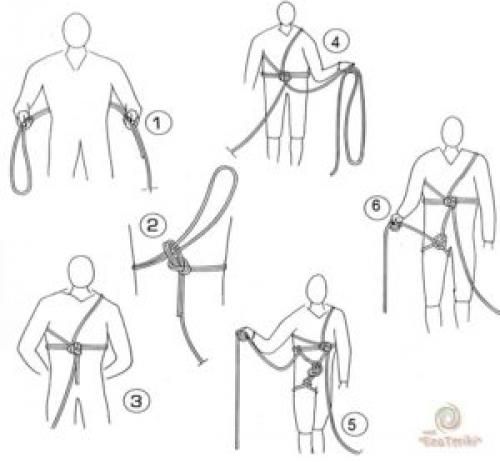

Также есть вариант полной страховочной обвязки. Такая обвязка надежнее, но сложнее в вязке. Не стоит его использовать, если вы неуверены, что запомнили все действия правильно или в правильности завязанного узла.

Разберем по шагам:

1. Часть веревки сложите пополам образуя петлю и оберните вокруг туловища. Из свободного хвоста, сложенного вдвое, сформируйте узел булинь.
2. Проденьте петлю через узел булинь. Оставьте петлю незатянутой.
3. Сформируйте еще одну петлю и накиньте ее на плечо через голову, продевая через незатянутую. Затяните узел.
4. Сформируйте еще одну петлю и оденьте на ногу. Закрепите ее двумя узлами - один на ноге, а второй подтяните к узлам на поясе.
5. Протяните веревку через узел на поясе, проходя две петли.
6. Повторите пункты 4 и 5, чтобы правильно сделать петлю на вторую ногу.
7. Веревку проденьте через две образованных узлом на поясе петли.
8. Обвязка готова.

Не стоит надеяться, что веревочная альпинистская обвязка заменит по удобству и функционалу магазинную, или хотя бы самодельную, но подготовленную заранее страховку. Ее предназначение - выручить вас в крайнем случае, не стоит удивляться, если веревка натрет при длительном спуске.

Страховочная система в области альпинизма является элементом снаряжения, которое надевает на себя альпинист, и к которому крепится веревка с помощью карабина или . Страховочная система предназначена для распределения усилия во время рывка веревки вследствие падения и предотвращения травмирования альпиниста. Индивидуальные страховочные системы, которые применяют в альпинизме должны отвечать требованиям UIAA.

В альпинизме, впрочем, как и в скалолазании или горном туризме, существует несколько видов страховочных систем — грудная обвязка или верхняя система, беседка или нижняя система, комбинированная или полная система.

Главными компонентами в страховочной системе можно назвать:

• Пряжка.
• Кольцо.
• Петельки или, так называемые, балконы по бокам системы.
