Укладка металлочерепицы на ломаной крыше. Крепление примыкающих элементов шаг за шагом

Укладка металлочерепицы на ломаной крыше. Крепление примыкающих элементов шаг за шагом

Монтируют такие элементы:

1. Нижняя планка . Ее прикрепляют к обрешетке с заступом на нижний конец трубы.
2. «Галстук» . Металлический лист, имеющий отбортовки по краям для отвода осадков, заводят под планку. Этот элемент направляют или вплоть до карниза к системе водостока, или к ендове, когда скат большой.
3. Боковые планки . Их монтируют с заступом на нижнюю из планок.
4. Верхняя планка . Чтобы ее установить, делают заступ на боковые планки.
5. Черепица . Вокруг смонтированного примыкания выкладывают листы материала, двигаясь снизу вверх.
6. Внешняя отделка . После завершения монтажа черепицы, внешние планки фиксируют на саморезы. Делают работу в той же последовательности, как и в случае с внутренними планками. Место, где они примыкают к трубе, изолируют, используя битумную ленту.

Чтобы в дальнейшем не появлялось протечек, нужно правильно смонтировать планки примыкания:

1. Сначала делается разметка . Планку помещают на трубу и маркером проводят линию.
2. Нарезается штроба . Согласно разметке болгаркой или штроборезом режут штробу. Щеткой выметают из нее пыль.
3. Устанавливаются планки . В штробу помещают загнутый край планки. Другой ее конец крепят к обрешетке через каждые 25 сантиметров саморезами.
4. Герметизируется место примыкания планки к трубе . Для этого используют битумный или кровельный силиконовый герметик. После его высыхания зону примыкания проклеивают битумной лентой.

Укладка металлочерепицы на ломаную крышу связана с некоторыми дополнительными сложностями, они объясняются наличием внутренних стыков между соседними скатами, поэтому в данном случае для обеспечения герметичности выполняют примыкание к стенам и каналам вентиляции, делают внутренний фартук.

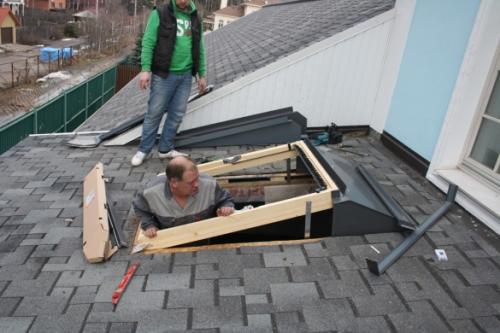

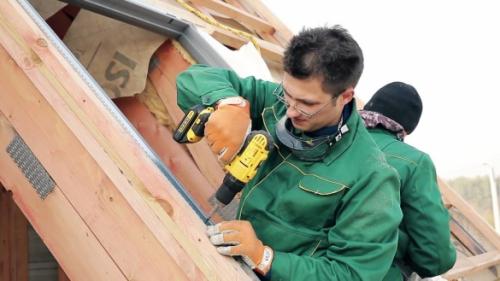

Монтаж металлочерепицы на мансардную крышу. Установка мансардного окна: планирование

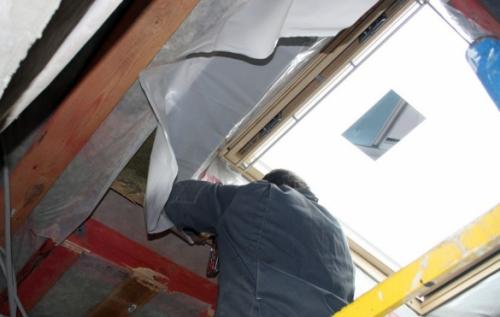

Смонтировать мансардное окно можно как на этапе строительства мансарды, так и на готовой утеплённой крыше с уже уложенным финишным покрытием и слоями пароизоляции и гидро- и ветрозащиты. В первом варианте работы ведутся последовательно, шаг за шагом и, обычно, не вызывают затруднений. Во втором случае нужно поломать голову, как врезать окно в соответствии с рекомендациями производителя, пройдя через весь пирог кровли мансарды с гибкой черепицей.

Основные сложности установки мансардного окна, оставленного «на потом» — придётся аккуратно демонтировать или прорезать, двигаясь изнутри-наружу:

• внутреннюю обрешётку под отделку мансарды;
• пароизоляцию;
• утеплитель;
• супердиффузионную мембрану (влаго- и ветрозащиту);
• обрешётку и контробрешётку;
• распилить плиты ОСП под проём;
• частично удалить вокруг проёма под окно гибкую черепицу.

Ширина мансардного окна задаётся шагом стропил. Если застройщик не хочет устанавливать узкое окно, подгоняя его под стропила, смонтированные на расстоянии, например, 60 см друг от друга, то придётся вырезать одну стропильную ногу, усиливать конструкцию и т.д. Это увеличивает вероятность ошибок у монтажников, сроки и смету на работы. Отсюда:

Установку мансардных окон нужно планировать на этапе проектирования дома и расчёта стропильной системы.

Для ориентира руководствуемся следующими цифрами:

• Мансардные окна рекомендуется врезать в крыши с углом ската от 15 градусов.
• Площадь окна выбирается по формуле: на 10 кв. м пола мансарды должно приходиться 1 кв. м остекления.
• Верхняя часть мансардного окна (от пола) располагается на высоте около 2-х м, а нижняя часть примерно 1.2 м.
• Проём под мансардное окно должен быть шире его минимум на 4 см, оптимально на 6 см.
• Длина проёма примерно на 4.5-5 см больше длины мансардного окна.

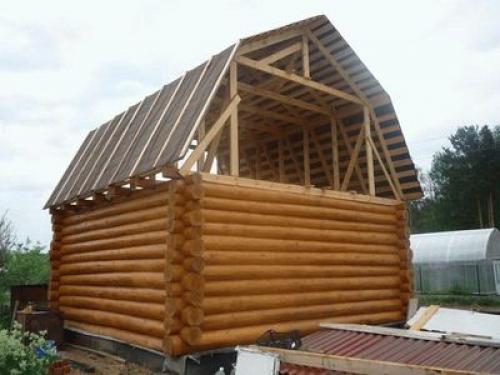

Как сделать ломаную крышу. Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

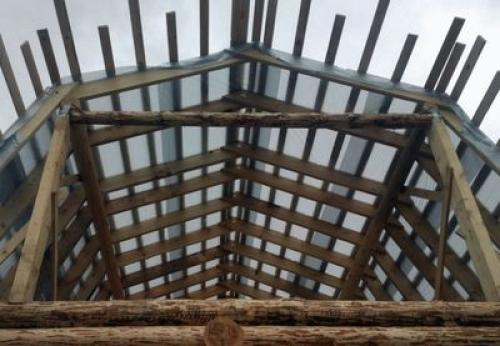

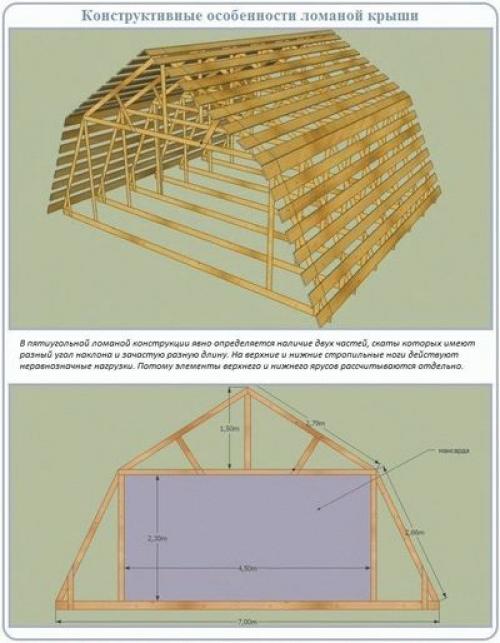

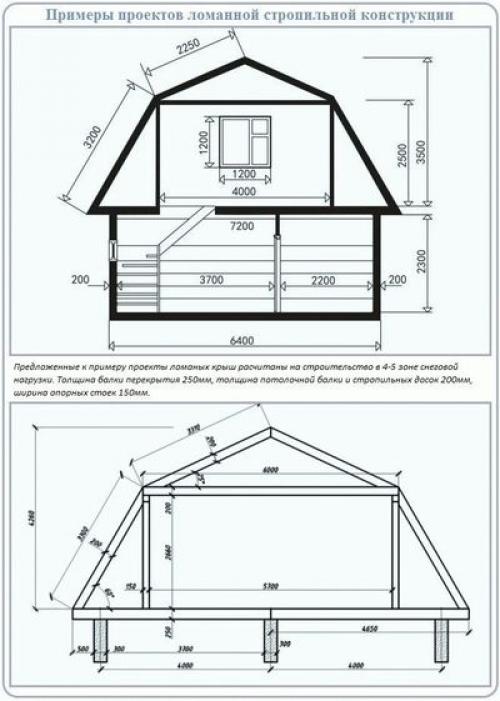

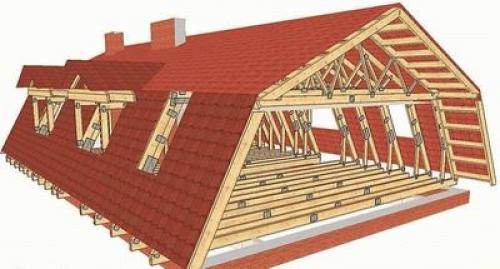

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

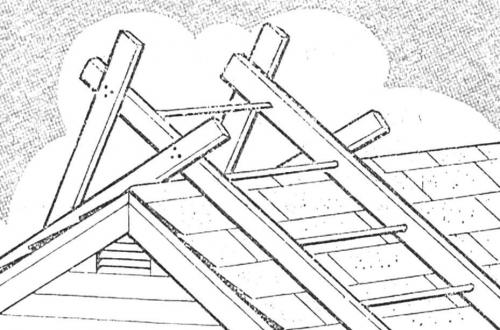

Лестница для ломаной крыши. Типы лестниц для крыши

Обратите внимание! Монтажная лестница для работы на крыше требуется для любого типа кровли, даже, на первый взгляд, прочные полимерные материалы на шатровых крышах, прогибаются под локальным механическим воздействием, а у битумных черепиц осыпается защитная каменная крошка. Все это приводит к деформации защитного слоя и нарушению гидроизоляции.

Наиболее распространенными видами кровельных лестниц являются:

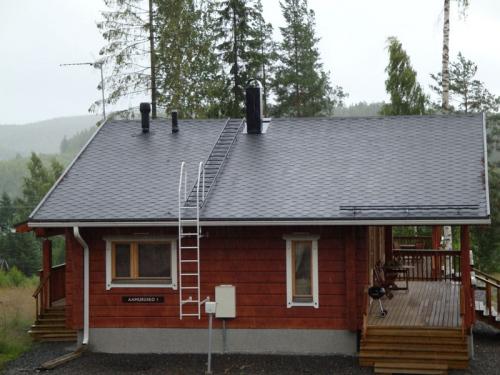

• пристенные – конструкция выполнена таким образом, что основная часть лестницы имеет продолжение. После того, как лестница подставляется к стене, продолжение заходит на кровлю и по ней можно смело передвигаться;
• чердачные – берут свое начало внутри дома (на чердаке), а заканчиваются на самой кровле;
• стационарные – выполняются из дерева или металла, монтируются на крыше, являются несъемными.

Такие монтажные приспособления, изготавливаемые из стали, алюминия или дерева предназначены для монтажа на вальмовых типах крыш. Простота конструкции позволяет самостоятельно (без привлечения специалиста) собрать лестницу из отдельных деталей. Лестница на крышу своими руками – интересное, а самое главное полезное строительное мероприятие, которое в перспективе обязательно оправдает затраченные средства, время и трудовые ресурсы.

Важно! В процессе установки пристенной лестницы необходимо соблюсти все требования техники безопасности. Расстояние от верхней ступени до карниза не должно превышать 10 см, а зазор между лестницей и стеной должен быть минимум 20 см. В том месте, где лестница переходит на кровлю необходимо установить усиленные поручни, для облегчения процесса вылазки на крышу.

Монтажная лестница на двухскатном типе крыши крепится с применением усиленных кронштейнов, которые пропускаются сквозь кровлю для более надежной фиксации. В места соединения обязательно нужно подложить резиновые прокладки, также их можно заменить любым другим герметиком. Секции последовательно соединяются и крепятся к кровле, конечный элемент надежно фиксируется на коньке. От качественно проведенных работ по установке кровельной лестницы, зависит не только эстетика дома, но и жизнь человека, который забирается на крышу.
