Крепление трубы к стене. Чем крепятся трубы

Крепление трубы к стене. Чем крепятся трубы

Крепление стальных, металлопластиковых или пластиковых изделий осуществляется различными приспособлениями. Их выбор основывается на том, из какого материала изготовлены элементы трубопровода, канализации или системы отопления, через которые в дом и квартиры подается нагретая вода. Кроме этого, выбирая способ крепления различных видов изделий (металлопластиковых, пластиковых, стальных и т.д.) нужно учитывать следующие параметры:

• длина;
• диаметр;
• вес.

Наиболее часто крепление различных видов изделий (стальных, полипропиленовых, металлопластиковых и т.д.) осуществляется через следующие приспособления:

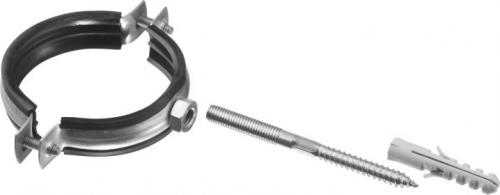

• Хомуты. Их внутренний диаметр должен отличаться от диаметра пластиковой или любой другой трубы. Хомут должен иметь резиновый вкладыш для более прочного и надежного соединения. Осуществляя монтаж современными хомутами можно регулировать их диаметр. Они могут изготавливаться из металла или пластика. Выбирают хомуты , изготовленные из таких же материалов.
• Кронштейны. Применяются для монтажа стальных изделий. Но они могут заменяться на металлические хомуты с резиновыми прокладками или специальные скобы. Кронштейны используются при монтаже коммуникаций на определенном расстоянии от поверхности стен;
• Клипсы. Наиболее часто такие крепежные элементы изготавливают из пластика. Поэтому зачастую их используют для канализационных пластиковых труб. Но они могут применяться для того, чтобы прикрепить водопровод или элементы системы отопления, через которые будет осуществляться подача нагретой воды. Для отопления и водопровода рекомендуется использовать двойные клипсы. Обратите внимание, что если диаметр гофротрубы или любого другого элемента системы коммуникации более 50 мм, клипсы использовать не рекомендуется.

Крепление труб между собой. Виды хомутов для крепления труб

Хомуты для крепления труб являются неотъемлемой частью водопроводных магистралей, канализационных трубопроводов и отопительных систем. Несмотря на простую конструкцию и минимальную стоимость, хомуты играют важную роль в обустройстве сетей, строительстве и прокладке коммуникаций.

Конструктивные особенности и предназначение

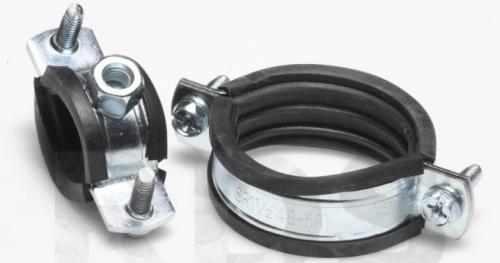

Хомуты выполнены в виде пластин закруглённой формы, обхватывающих трубы и удерживающих их с помощью болтов. Для более плотной фиксации трубопровода и снижения механической нагрузки на крепления в конструкции предусмотрены уплотнительные прокладки, выполненный из профилированной резины или пищевого каучука. Он равномерно обхватывает трубопровод и предохраняет его от повреждения при стягивании скоб. На некоторых моделях затягивающие гайки также имеют прокладки и уплотнительные элементы, обеспечивающие более плотное прилегание элементов друг к другу.

Сфера использования хомутов очень обширна. Элементы используются для надёжной фиксации водопроводных и отопительных труб к стенам, что обеспечивает конструкции полную неподвижность и часто является необходимым условием при обустройстве коммуникаций. Хомуты широко используются в качестве герметизирующих скоб, монтируемых на слабые соединения и участки течи. Скобы плотно прижимают уплотнительные прокладки к повреждённому месту и устраняют протекание. Изделия могут накладываться на вертикальные и горизонтальные трубопроводы и устанавливаться при любых показателях температуры и влажности. Благодаря наличию резинового уплотнителя модели часто используют для заземления системы водопровода.

Крепление металлической трубы к стене. Прокладка и крепление стальных труб

Одной из стадий монтажа стальных и любых других металлических труб внутри помещений является их крепление. От того, насколько качественно будут закреплены трубы, будет зависеть надежность и безопасность всей будущей системы, будь то водопровод, отопление или просто канализационный стояк. О том, с помощью чего и как правильно крепить металлические трубы, что такое стальной хомут для труб и как его использовать, пойдет речь далее в статье.

Горизонтальное крепление стальной трубы к фасаду с помощью хомутов

Виды крепежей и их выбор

Металлические трубы крепят к стенам при помощи следующих типов крепежей:

• скоб;
• кронштейнов;
• хомутов, оснащенных прокладкой из резины (или без нее).

Каждый из элементов выбирают исходя из наружного диаметра трубопровода, требованиям к эстетике будущей магистрали, а также частоты разборки и сборки конструкции.

Как выбрать крепеж для труб

Наиболее простым и недорогим решением являются неразборные скобы крепления стальных труб, надеваемые в момент их соединения, с последующим креплением к стене. Хомуты с резиновой прокладкой обойдутся несколько дороже, однако служат более универсальным решением, позволяющим в будущем легко разобрать участок трубопровода, например для ремонта, и затем так же просто его собрать. Кронштейны же используют в редких случаях при монтаже сложных трубопроводов.

При прокладке стальных труб необходимо помнить, что они в комбинации с транспортируемым носителем (обычно водой), в зависимости от диаметра, могут обладать существенным весом. Соответственно, используемые крепления должны выбираться из расчета массы магистрали, приходящейся на каждую крепежную единицу.

Хомут для стальной трубы следует выбирать исходя из ее диаметра

Важно не только правильно выбрать сам крепеж, но и элемент, посредством которого он будет жестко соединен со стеной, то есть дюбель или анкер. Для этого необходимо рассчитать общую массу трубопровода и носителя, а затем разделить ее на количество точек крепления. Таким образом будет получена масса, приходящаяся на каждый дюбель (анкер), что при покупке облегчит выбор его размера и диаметра.

Следует также учесть и несущую способность материала, из которого изготовлены стены. Если это бетон, то проблем с его прочностью точно не возникнет. Если же стены выполнены из газоблока, дерева или другого материала, где предельное усилие на отрыв и срез относительно невысокое, потребуется выбирать крепежи большего размера и диаметра, предназначенные для внедрения в данный конкретный материал.

Кроме того, рекомендуется несколько увеличить количество точек крепления для большей надежности.

При креплении труб к газоблоку рекомендуется использовать дюбели специальной формы и увеличенного размера

Рекомендации по креплению стальных труб

Сам процесс крепления трубопровода следует осуществлять, придерживаясь ниже приведенных рекомендаций:

1. Вертикальная прокладка стальных труб требует большего числа крепежей, в сравнении с горизонтальной, поскольку в этом случае крепление подвержено скользящей нагрузке.

Схема крепления стальной трубы к потолку и стене

1. При использовании труб малого диаметра понадобится большее число точек фиксации, чем для изделий большого диаметра.
2. На нижнем изгибе вертикальной трубы, переходящей в горизонтальную, следует установить дополнительный стальной хомут. Нагрузка деформирующего характера не должна быть передана «лежаку».
3. При монтаже металлического стояка в здании с высотой этажа не более 3м установка креплений не является обязательной. Если же высота превышает 3м, крепежные средства устанавливают посередине высоты этажа.
4. Чугунные канализационные трубы, проложенные горизонтально, рекомендуется крепить с расстоянием не более двух метров между точками крепления.
5. Проводки из труб к приборам отопления крепят с шагом не более 1,5м.

Правильно подобрать шаг между единицами крепления труб из стали на горизонтальных участках поможет таблица, представленная ниже:

По этой таблице вы сможете найти расстояние между крепежами для конкретного диаметра закрепляемой трубы

Таким образом, мы представили рекомендации по подбору крепежных средств для металлических трубопроводов, а также особенности крепления труб в зависимости от их положения, диаметра и других условий. Стройте своими руками с удовольствием!
