Как укрепить лаги пола в деревянном доме. Балки и лаги: что общего и в чем отличия этих понятий

Как укрепить лаги пола в деревянном доме. Балки и лаги: что общего и в чем отличия этих понятий

В частном малоэтажном домостроении двухэтажные дома имеют довольно широкое распространение. Как правило, это дома отдельных двух- и трехэтажных проектов и постройки, переоборудованные путем обустройства мансардного этажа. В любом случае, в таких домах оборудуется и межэтажное перекрытие, и делается настил полов второго этажа.

Для домов, построенных с применением и каркасно-щитовой технологии, да, собственно ,и всех остальных построек, кроме тех, где в качестве межэтажного перекрытия используются железобетонные плиты, основу конструкции составляют балки и лаги полов.

Балки используются в качестве несущих конструкций потолка , самого перекрытия и основы для установки лаг пола. А вот лаги  — это не что иное, как балки уменьшенного размера, на которые крепится дощатый настил пола и сам чистовой пол второго этажа или мансарды.

Отличия балок и лаг

Балки перекрытия обычно устанавливаются перпендикулярно внутренней несущей стене, опорами балок служат наружная несущая стена дома и внутренняя несущая стена или простенок.

Лаги второго этажа укладываются перпендикулярно балкам межэтажного перекрытия. Они могут укладываться непосредственно на балки или иметь дополнительную конструкцию, образующую дополнительный объем межэтажного перекрытия.

В качестве балок обычно используются:

• Деревянные цельные балки;

• Деревянные наборные балки;

• Металлические балки из тавра, швеллера, труб или двутавра;

• Металлические балки в виде составных ферм;

• Железобетонные балки из конструкций разного профиля;

В качестве лаг пола обычно используются:

• Деревянные балки;

• Балки из клееных конструкций;

• Комбинированные конструкции из металла и дерева;

Таким образом, несмотря на общее сходство и одинаковый принцип использования в конструкции здания, балки и лаги имеют разное назначение, размеры и, соответственно, разные, хотя и во многом сходные методы усиления.

Как усилить лаги второго этажа. Наращивание площади сечения балки

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности .

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Как усилить лаги пола. Укрепление пола при помощи накладок

Усилить лаги таким методом можно в случае обнаружения в деревянных конструкциях большого количества трещин. Подойдет способ и в случае сильного прогиба пола. Работа с использованием деревянных или металлических накладок считается простой, но достаточно надежной.

1. Прежде чем приступить к укреплению следует основательно разгрузить полы в доме. В некоторых случаях потребуется полностью снять покрытие.
2. С целью разгрузки устанавливают временные стойки. Их сооружают из бревен или домкратов. Шаг между подпорками рассчитывают исходя из длины лаг. После окончания работ стойки убирают.

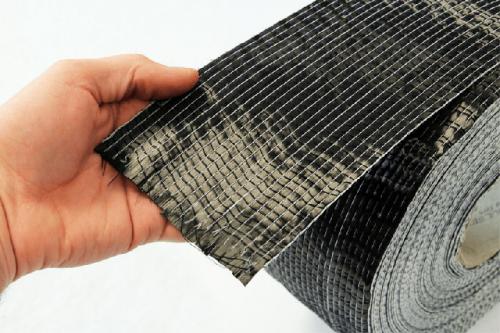

   Углеволокно

3. Если перекрытие прогнулось, то его обязательно возвращают в исходное состояние при помощи временных стоек и домкрата.
4. Изготавливают накладки. Их сечение полностью зависит от оказываемой на лаги нагрузки.
5. Чтобы усилить лаги накладку крепят с одной либо с обеих сторон балки при помощи стальных болтов.
   В некоторых случаях вместо дерева используют листы стали, толщина которых должна быть не менее 10 мм. При этом следует учитывать, что полоска требуется несколько уже (на 10-20%), чем сами бревна.

Внимание! Лаги с усилением позволяют значительно увеличить нагрузку на межэтажные конструкции и безопасно их эксплуатировать. При этом не потребуется ощутимых капиталовложений и ремонта большого объема.

Сейчас во время ремонта пола часто используют специальное углеволокно. Но его можно использовать только в случае полной уверенности, что балка не повреждена грибком и на дереве обычные трещины. В этом случае, с целью усилить лаги, волокном обматывают поврежденную часть и фиксируют его клеевым составом.

Слой углеволокна должен быть от 1 до 5 мм. Его величина зависит от состояния перекладины и ее будущей нагрузки.

Лаги между этажами. Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки, лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями. Для самостоятельного расчета несущей способности применяется схема:

1. Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
2. Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
3. Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
4. Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

Лаги перекрытия второго этажа. Типы межэтажных перекрытий

По назначению перекрытия делятся на:

• межэтажные;
• чердачные;
• подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м².

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

• с открытыми и скрытыми балками;
• с различными типами несущих балок;
• с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Как выровнять лаги на втором этаже. Укладка фанеры

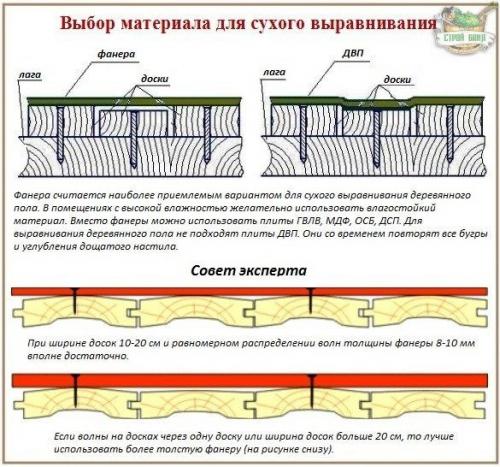

Самый надежный способ разровнять доски. После укладки фанеры можно монтировать напольное покрытие (плитка, ковролин, линолеум, ламинат, паркет). Существует две технологии выполнения работ:

• без промежуточных опор для перепадов менее 1см;
• с промежуточными опорами для перепадов более 1см.

Укладка без опор заключается в закреплении листов на клей и саморезы. Перед началом работ необходимо выполнить раскладку элементов и их раскройку. Расстояние между деталями при этом принимается равным 2-4 мм, а между стеной и фанерой – 8-10 мм. Это необходимо, чтобы листы не воздействовали друг на друга, и не появлялись волны при расширении материала.

Разложив части настила их нумеруют. И приступают к креплению. Клеевой слой не должен превышать 2-3 мм. Состав наносится на выравниваемую поверхность. Листы должны укладываться с разбежкой не менее 10 см.

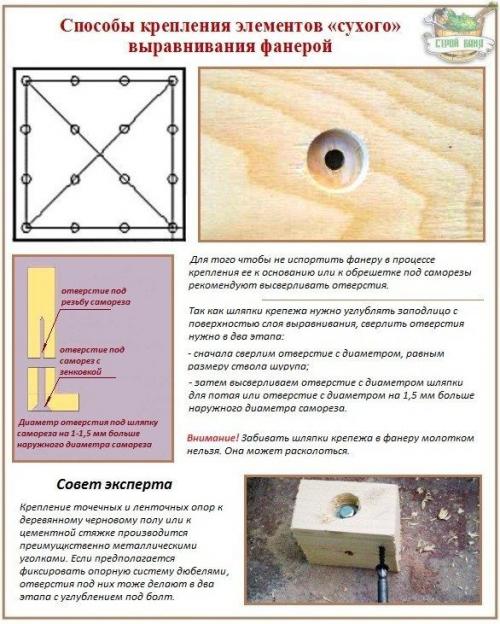

После полного высыхания клея можно приступать к установке крепежных элементов. Перед началом работ в листах просверливаются отверстия под саморезы, которые располагаются на расстоянии не менее 20 мм от края детали. Шаг крепления принимают в пределах 15-20 мм. После завершения работ поверхность фанеры шлифуют специальной машинкой.

Использование промежуточных опор позволяет увеличить выравнивающую способность . Можно использовать лаги или точечные точки опирания (шабашки). Первые позволяют обеспечить более высокую надежность, а вторые сэкономить на материалах. Важно предусмотреть расположение элементов так, чтобы стык листов приходился на место опирания. Шаг элементов назначают в зависимости от толщины фанерного листа.

• при использовании настила толщиной 12-14 мм шаг опор должен составлять 30-40 см;
• толщиной 16-16 мм – 50 см.

Для OSB и ДСП принимаются другие значения:

• толщина 16-18 мм – шаг 30-40 см;
• толщина 20-24 мм – шаг 50 см.

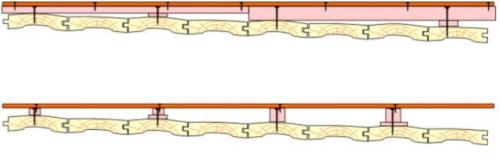

Укладка фанеры на промежуточные опоры

Толщина опор принимается в среднем 15 мм. Ширина досок для изготовления лаг составляет 40 мм. Крепление к дощатому полу осуществляется на саморезы. Прикрепление фанеры к опорам может быть выполнено на саморезы или клей.

При выравнивании пола без снятия досок важно убедиться в хорошем состоянии его основания. Если лаги сгнили, то не поможет ни один из описанных выше приемов, результат даст лишь замена конструкции.

Нас спрашивают: З дравствуйте. Хочу постелить полы на втором этаже дома. Второй этаж мансардного типа. Лагами для пола возможно будут являться балки перекрытия первого этажа. Балки выполнены из бревен стесанных с одной стороны. Проблема в том, что перепад по высоте до 70 мм. Поставить дополнительные лаги для выравнивания пола не могу (небольшая высота второго этажа).
Подскажите как с минимальными затратами его выравнять.
ЗАРАНЕЕ СПАСИБО.

Мы отвечаем: З дравствуйте!
Начнем с того, что в вашем случае вопрос полов в буквальном смысле «увязан» с вопросом устройства перекрытия в целом. В частности, как будет организована звукоизоляция, а так же черновая подшивка потолка, поэтому до начала работ желательно продумать и нарисовать (хотя бы эскизно) весь конструктив в в разрезах, продумать узлы.

Конечно наши рекомендации были бы полнее при наличии фото перекрытия. Жаль так же, что вы не указали пролет и шаг балок.

Выравнивание лаг на втором этаже: укладка фанеры

Самый надежный способ разровнять доски. После укладки фанеры можно монтировать напольное покрытие (плитка, ковролин, линолеум, ламинат, паркет).

Технологии выполнения работ

Существует две технологии выполнения работ:

Укладка без опор

Укладка без опор заключается в закреплении листов на клей и саморезы. Перед началом работ необходимо выполнить раскладку элементов и их раскройку. Расстояние между деталями при этом принимается равным 2-4 мм, а между стеной и фанерой – 8-10 мм. Это необходимо, чтобы листы не воздействовали друг на друга, и не появлялись волны при расширении материала.

Разложив части настила их нумеруют. И приступают к креплению. Клеевой слой не должен превышать 2-3 мм. Состав наносится на выравниваемую поверхность. Листы должны укладываться с разбежкой не менее 10 см.

После полного высыхания клея можно приступать к установке крепежных элементов. Перед началом работ в листах просверливаются отверстия под саморезы, которые располагаются на расстоянии не менее 20 мм от края детали. Шаг крепления принимают в пределах 15-20 мм. После завершения работ поверхность фанеры шлифуют специальной машинкой.

Использование промежуточных опор

Использование промежуточных опор позволяет увеличить выравнивающую способность. Можно использовать лаги или точечные точки опирания (шабашки). Первые позволяют обеспечить более высокую надежность, а вторые сэкономить на материалах. Важно предусмотреть расположение элементов так, чтобы стык листов приходился на место опирания. Шаг элементов назначают в зависимости от толщины фанерного листа.

Итак, как выровнять пол мансарды при столь заметных перепадах и ограничении по высоте:
Совет «лежащий на поверхности» — использовать как лагу выравнивающий брус, уложив его сверху балки и сняв лишнее дерево. Там где балки имеют максимальную высоту брус срезается практически заподлицо с балкой, там где нужна высота — подрезается незначительно.

Источник: https://idei-dizajna.ru-land.com/novosti/ukrepit-lagi-pola-v-kvartire-kak-ustroystvo-pola-na-lagah

Лаги для пола второго этажа. Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

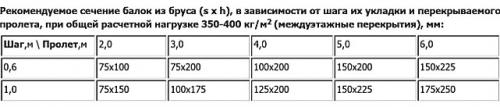

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).
