Как укрепить уже положенный пол на лагах. Укрепляем пол с помощью усиления деревянных конструкций накладками

Выполняется в том случае, если в деревянных конструкциях обнаружены трещины или пол начал сильно прогибаться.

Предварительно перед выполнением работ необходимо разгрузить полы, также, возможно, потребуется демонтировать покрытие. Разгрузка конструкции выполняется с помощью установки временных стоек из брёвен, бруса или домкратов. Количество стоек и их сечение зависят от длины пролёта конструкции и нагрузки.

Если лаги выполнены из цельного бревна, допускается установка одиночной стойки в месте прогиба. Если же конструкции составные, то устанавливать нужно несколько стоек. В том месте, где полы провисают, устанавливают домкрат, и с его помощью приводят систему в горизонтальное положение.

Если пол прогнулся из-за того, что изначально использована балка меньшего диаметра, чем требуется, то, используя таблицу, рассчитывают нужную величину диаметра. Далее из нужного значения вычитают диаметр балки. Полученная величина и даст нам минимальную толщину накладки, которую используют для того, чтобы нарастить балку.

Накладка устанавливается с одной или с двух сторон и сшивается со старой конструкцией с помощью болтов с металлическими подкладками. Они нужны для того, чтобы предотвратить разрушение дерева под нагрузкой в месте крепления.

Чтобы усилить пол, вместо деревянных накладок можно использовать металлические. В этом случае используются полосы металла толщиной 10 мм и шириной, на 10–20% меньше ширины лаги. Как и в случае деревянных накладок, металлические устанавливаются с одной или двух сторон конструктивного элемента, только количество крепёжных элементов увеличивают примерно на 25%. Металл перед установкой обрабатывается антикоррозийными составами.

Если усиление выполняется, когда брус повреждён, то необходимо установить подпорку, удалить повреждённый участок, а это место обработать противогрибковыми составами. Также обрабатываются противогрибковым составом и сами накладки.

Усиление балки с помощью деревянных накладок

Усиление можно выполнить с помощью углеволокна, которое используется в том случае, если балка на повреждена грибком, но в ней появились трещины.

В этом случае повреждённая часть обматывается углеволокном, которое фиксируется с помощью специального клеящегося состава, выполненного на основе эпоксидной смолы. Такой материал позволяет усилить конструкцию без увеличения толщины усиливаемого элемента. На нужное место наматывается слой углеволокна 1–5 мм, в зависимости от предполагаемой нагрузки и состояния бруса.

После того как закончены ремонтные работы, опоры удаляются.

Таблица расстояния между лагами пола. Пример расчета расстояния между лагами пола

Расстояние между лагами пола под доску может быть относительно большим, поскольку толстая доска является более прочным материалом, чем, например, тонкая фанера. Соответственно, для более тонких финишных материалов потребуется более частое расположение лаг.

Для наглядности рассмотрим пример обустройства пола с такими данными:

помещение 12 метров в длину;
использование бруса 100х180 мм для лаг;
использование 30-миллиметровых досок в качестве финишного покрытия.

Таблица расстояния между лагами пола под доску:

Согласно таблице, приведенной выше, для 30-миллиметровой доски оптимальное расстояние между лагами пола должно составлять 50 см.

Обозначим общее количество балок буквой «k».
Тогда суммарная ширина всех лаг составит ( 100 мм * k ).
Отступ между стеной и крайними брусьями будет составлять 30 мм .
Соответственно, шаг между соседними лагами будет ( k — 1 ).
Расстояние между всеми элементами будет ( 0,5 * (k — 1) ).

Расчет расстояния между лагами пола начинается с определения шага между балками по такому уравнению:

длина комнаты = суммарная ширина брусьев + сумма расстояний между брусьями + отступы от стен

То есть,

12 м = 100 мм * k + 0,5 * (k — 1) м + 30 мм * 2

Важно привести уравнение к единой системе исчисления. В итоге получим:

12 м = 0,1 м * k + 0,5 * (k — 1) + 0,03 * 2

Вспомнив школьный курс алгебры, решаем уравнение:

12 = 0,1 * k + 0,5 * k — 0,5 + 0,06;
12 + 0,5 — 0,06 = 0,1 * k + 0,5 * k;
12,44 = 0,6 * k;
k = 20,7 шт.

Поскольку число балок может быть только целым, то оно округляется в бо́льшую сторону, то есть требуется 21 брусок .

Сумма всех промежутков между лагами составит:

12 — 21 * 0,1 — 0,06 = 9,84 м

Нужно полученную сумму разделить на количество промежутков, и получим расстояние между соседними лагами:

9,84 / (21 — 1) = 0,492 м

Таким образом нам удалось установить, через какое расстояние класть лаги для пола в данном примере – 0,492 м или 49,2 см.

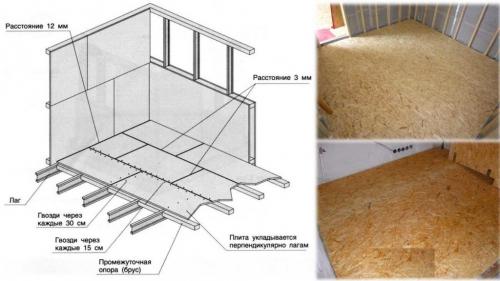

Расстояние между лагами пола под osb. Рекомендации по выбору шага установки лаг

Как вы понимаете, может быть реализован любой из вариантов — с любым расстоянием между лагами. Как же выбирать? Из соображений экономии. Прикиньте по цене. По прочности и надежности они будут равнозначны, а вот по цене могут отличаться. В каждом регионе ситуация с ценами на материалы своя. Где-то рядом производят плиты, где-то брус можно купить недорого. Так что считайте каждый из вариантов и, на основании расчетов, делайте выбор.

Чем еще можно руководствоваться при выборе шага лаг? Размерами листа ОСБ — стык плит должен приходится на брус. Поэтому расстояние между ними подбирают так, чтобы обе плиты опирались на балку.

Пол из ОСБ на лагах: особенности укладки

Какие по высоте должны быть лаги под ОСБ? Зависит от того, какие свойства должен иметь пол. Если вам необходимо дополнительное утепление и звукоизоляция, тогда в промежутки можно уложить соответствующие материалы. В таком случае высота лаг выбирается в зависимости от толщины материалов. Если вы делаете пол из ОСБ по лагам в квартире, для звукоизоляции, под каждую лагу стоит положить отрезок виброгасящей вспененной резины. Такие же прокладки наклеить на торцы, которые идут к стенам. Резину можно купить в автомагазинах, она продается полосками, наклеенными на лист. По несколько таких полосок клеем на нижнюю часть каждого опорного бруса. Это поможет сделать вас практически неслышимыми для соседей снизу, а также значительно ослабит шумы, которые передаются по бетонным конструкциям.

Источник: https://milyj-dom.ru-land.com/novosti/pravilnyy-raschyot-rasstoyaniya-mezhdu-lagami-pola-svoimi-rukami-kak-pravilno-vybrat

Нужно ли крепить лаги к полу. Крепление лаг к бетонному полу: рубрика ответы на вопросы читателей

Ещё раз здравствуйте и большое спасибо за развернутый ответ по поводу шпаклевки трещин в бетоне. Эту работу я сделал, теперь начинаю утеплять пол. И у меня снова возник вопрос: обязательно ли делать крепление лаг к бетонному полу или можно просто собрать решетку и скрепить её черновым настилом? В моем случае это фанера.

Если обязательно, то, как это правильно делается, и какой крепеж лучше использовать?

С уважением, Иван.

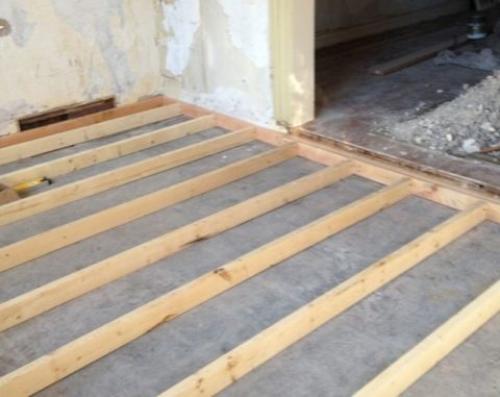

Лаги на бетонном основании

Здравствуйте, Иван. Рады, что помогли вам, постараемся помочь и ещё раз.

Давайте посмотрим, к каким последствиям может привести нежелание следовать технологии при устройстве пола по лагам на бетонном основании.

Почему лаги нужно крепить к бетонному полу

Мнение о том, что фиксация подобных деревянных элементов к бетонному основанию – процедура необязательная, встречается довольно часто. Аргументируется оно тем, что крепеж нарушает прочность бетона и снижает шумоизоляцию между этажами.

На самом деле ничего этого не происходит, если при проведении работ четко соблюдается инструкция по монтажу. А вот к негативным последствиям такое решение привести очень даже может.

А именно:

Высыхая, деревянные бруски могут выгнуться, деформируя покрытие. Поэтому укладка должна сопровождаться их надежной фиксацией. Это значительно снизит риск того, что ваши полы пойдут волной или перекосятся.

Совет. Если вы не уверены в том, что влажность купленной древесины менее 20%, то дайте брусьям несколько дней полежать в сухом и теплом помещении. Если они начнут искривляться, такой материал лучше не использовать.

Если лаги не закрепить, то все элементы системы будут «гулять», смещаясь друг относительно друга. Такое смещение обычно сопровождается стуком, скрипом и другими неприятными звуками.

В результате приходится или переделывать всю работу, или мириться с тем, что получилось.

Как правильно зафиксировать лаги

Перед тем как крепить эелементы, необходимо монтировать гидроизоляцию, используя либо плотные пленочные материалы, либо специальные гидрофобные мастики.

Совет. Сами лаги тоже желательно обработать противогрибковыми пропитками и антипиренами.

Сборка решетки

Помимо инструментов, которые вам потребуются для монтажа своими руками, советуем сразу запастись подложками для выравнивания. Это пластинки из жесткого материала, которые со временем не продавятся от тяжести пола.

Можно использовать тонкие деревянные дощечки, кусочки фанеры и ДВП. Но лучше приобрести специальные пластиковые клинья.

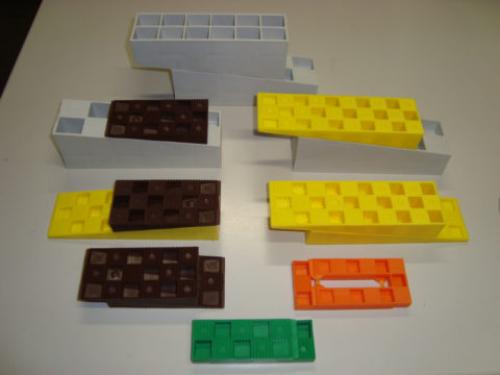

Фото пластиковых подложек

Теперь о том, как положить лаги на бетонный пол:

Сначала укладываются крайние брусья вдоль стен на расстоянии 2-3 см от них;
С помощью подложек они выравниваются по горизонтали и относительно друг друга;
Затем выкладываются остальные лаги с шагом, соответствующим толщине и прочности чернового настила. Если это фанера толщиной 12 мм, шаг составит около 50 см;
Все элементы выводятся в одну плоскость. Очень удобно использовать лазерный уровень, но можно просто натянуть шнур между крайними элементами и подгонять остальные под него, подставляя в нужных местах клинья.

Можно пойти другим путем и сначала выровнять основание цементной стяжкой. Но цена материалов в этом случае будет намного выше стоимости клиньев, да и времени потребуется больше.

Способы крепления

Когда решетка полностью собрана и выровнена, остается решить, какие метизы будут использоваться при креплении. Выбор тут невелик: анкера, саморезы с дюбелями или стальные уголки с теми же саморезами.

Способ крепления	Описание монтажа

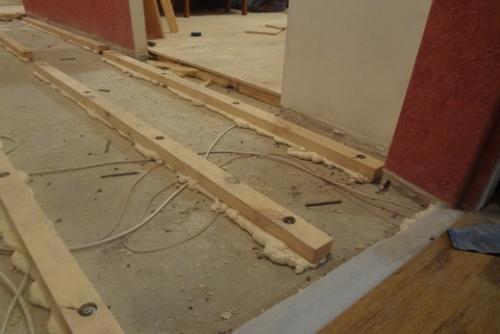

Монтаж при помощи анкеров	Такое вариант наиболее надежен. В лагах насквозь просверливаются отверстия, напротив них такие же отверстия сверлятся в бетоне. В них вставляются запорные части анкера, в которые ввинчиваются болты. Чтобы их шляпки не торчали наружу, отверстия в дополнительно зенкуют. Диаметр анкера – 10 мм, длина же должна быть такой, чтобы углубиться минимум на 6 см.

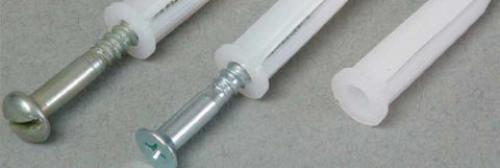

Дюбель-шурупы	Принцип монтажа тот же: отверстия просверливаются в лагах и, симметричные, в бетоне. В отверстия в основании вставляются пластиковые дюбели, в которые вворачиваются шурупы такой длины, чтобы они прошли брус и полностью ввинтились в дюбель. Расстояние между креплениями – 50-60 см.

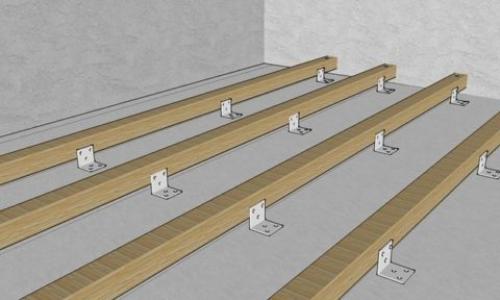

Использование уголков	В этом случае дюбель-шурупами к основанию крепятся оцинкованные стальные уголки. К дереву они прикручиваются обычными саморезами. Их, для повышения прочности крепления, вкручивают под небольшим углом.

Пол на регулируемых лагах. Установка системы лаг на металлических кронштейнах

Если вам необходимо настелить пол в небольшом помещении, оригинальную технологию лучше не использовать. Во-первых, это неоправданно долгий поиск комплектующих, а во-вторых, пол на регулируемых лагах лучше укладывать на площади более 6 м², на меньших пространствах экономия времени и средств не так ощутима. Вместо этого можно использовать установку лаг на металлических кронштейнах.

Для укладки необходим брус 60х60 мм влажностью не более 10% без следов пороков и коробления. Также необходимо приобрести или изготовить металлические П-образные кронштейны с толщиной стенки не менее 2,5 мм и расстоянием между полками, соответствующем толщине бруса. В каждой полке на расстоянии в 30 мм от торца должно быть отверстие диаметром 11 мм.

На полу нанесите разметку линиями, по которой планируется установка лаг. Первую лагу укладывайте вдоль длинной стены с отступом в 20 см, все последующие — с шагом в 40 см. Для сращивания лаг одного ряда используйте два кронштейна, установленных подряд. Установите все кронштейны по линиям разметки и закрепите каждый к бетону двумя дюбелями быстрого монтажа 6х60 с бортиком «грибок».

Когда все кронштейны установлены, выставьте по горизонтальному уровню крайний от стены ряд лаг, подкладывая под них обрезки брусьев и щепу. На самом высоком участке перекрытия брус должен выступать над кронштейном на 3–5 мм. Через перфорацию в полках кронштейна закрепите брус двумя саморезами с обеих сторон.

Используя шнуровку или лазерный нивелир , перенесите уровень первого ряда на последний, выровняйте брусья и временно закрепите их в кронштейнах саморезами. Натяните шнуровку или используйте регулировку по лазеру на мишени, чтобы выровнять все остальные лаги. После временного крепления лаг просверлите их сверлом на 12 мм сквозь отверстия в кронштейнах, вставьте болты и затяните их самоконтрящейся гайкой.

Анкер для регулируемого пола. Все о регулировочных анкерах

Регулировочные анкеры — незаменимые элементы упора, позволяющие компенсировать усадку бруса и других пиломатериалов из натуральной древесины. Их виды и размеры довольно разнообразны, дают возможность определить подходящий вариант для монтажа конструкций временного и постоянного назначения. Применение анкерных болтов для бруса, для регулируемого по высоте пола может стать хорошим решением, если нужно провести усадку материала без риска для всего здания.

Особенности

Регулируемый анкер — металлическое изделие, имеющее сборную конструкцию. В нем присутствуют опорная и ответная части, гильза с резьбой и крепеж, вворачиваемый в нее. Для компенсации усадки достаточно просто менять регулировочный анкер по высоте, увеличивая или уменьшая ее. Опорные части пластин имеют в своей конструкции отверстия, при помощи которых осуществляется их крепление к поверхности деревянных конструкций. Иногда в ответной платформе присутствуют направляющие трубчатые элементы.

Основное правило выбора регулировочного анкера таково: его опорные площадки должны по размеру соответствовать сечению бревна или бруса, которые им предстоит удерживать. Принцип работы компенсатора усадки довольно прост. Его устанавливают строго на те участки, что были запланированы при проектировании, под столбом или опорной балкой, с креплением ответного элемента к лагам перекрытия, конструкции кровли, другому несущему элементу здания или сооружения.

Изготовление этого вида метизов осуществляется из легированной или углеродистой стали. Для защиты от коррозии используется цинковое покрытие, наносящееся горячим способом. Шпилька и гайка имеют стандартную конструкцию с довольно широким шагом резьбы. При перемещении стопорного элемента удается уменьшить зазор между пластинами.

Источник: https://milyj-dom.ru-land.com/stati/reguliruemye-poly-na-lagah-svoimi-rukami-konstrukciya-pola-s-regulirovkoy

Как усилить лаги пола. Как положить лаги на пол видео

Сегодня, когда пол можно постелить, залить, сделать полимерные покрытия, использовать пластиковые детали, вкрапления кирпича и т.д., от классических способов ремонта многие отказываются. Но порой вместо сложных и дорогих конструкций требуется старые и проверенные способы. Тот же пол на лагах, который «подружится» и с деревянным, и с кирпичным домом.

Подходящую по размерам доску подгоняют к предназначенному для неё месту, для чего:

Если доска — слишком толстая, размечают на ней положения лаг и стамеской выбирают под них пазы;

Если доска — очень широкая, простругивают кромки, скашивая их немного книзу;

Если доска — тонкая, до её крепления подкладывают на лаги плотный картон или фанеру.

Если старая доска отпилена рядом с лагой, к последней шурупами крепят опорный брусок для новой доски. (В будущем при замене доски шурупы легче удалить.)

РЕШЕНИЕ ПРОБЛЕМ С ЛАГАМИ

Множество покоробленных мест, просевший пол, треснувшие или повреждённые доски — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на первых этажах, где велика вероятность появления влаги. Но в любом случае, если приходится поднимать более двух досок, надо проверить и состояние лаг.

Гниль и древоточцы видны сразу, и поражённые ими лаги надо ремонтировать немедленно. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствуют о начале гниения из-за повышенной сырости. Лаги можно спасти, если вовремя принять меры.

Причинами провисания пола при исправных лагах могут быть:

Ослабление лаг из-за выборок под трубы и кабели;

Недостаточная исходная прочность лаг или материала, из которого они сделаны.

Эти дефекты можно устранить, если усилить лаги накладками или повысить их жёсткость, вставив распорки между лагами. Но для такого ремонта придётся снять значительную часть половых досок.

Если доска отпилена около лаги, к боковой стороне последней крепят шурупами брусок для опоры новой доски.

На полу первого этажа можно усилить провисшую лагу накладкой, опирающейся на ближайшие балки перекрытия.

В слишком толстой половой доске над лагами выбирают пазы. Под тонкую доску на лаги подкладывают плотный картон или фанеру.

перекрещивающиеся распорки из брусков 50×50 мм. Их крепят с шагом 600 мм между дефектной лагой и соседними лагами.

не менее 900 мм. Болты устанавливают с шагом 300 мм. Между накладкой и лагой закладывают звёздчатые шайбы.

Монтаж пола на лагах. Укладка и крепление лаг

Существует, как минимум, три способа устройства лаг пола, выбор которых будет зависеть от типа основания. В рамках данной статьи мы будем рассматривать только те варианты, которые можно применить в многоквартирном доме. Технология установки лаг на грунт (земляное основание), например, при строительстве дачи или коттеджа, здесь не описана, так как там требуется осуществить несколько иные работы по монтажу. Но и об этом Вы сможете узнать на нашем сайте. Информация о данном варианте укладки находится в статье «Установка лаг на грунт» (ссылка).

Ну а теперь приступим к изучению существующих способов монтажа.

3.1. Вариант 1: крепление лаг к балкам перекрытия

Если у Вас в комнате основа пола состоит из деревянных балок, то лаги устанавливаются к их боковой стороне. Существенным плюсом такого способа является то, что для регулировки высоты уровня укладываемых брусков не требуется использования подкладок.

Крепление лаг к балкам осуществляется с помощью саморезов или шурупов, причем их длина должна быть, как минимум, в 2,5 раза больше, чем ширина (толщина) лаги, а диаметр – не менее 6 мм.

В случае если балки основания пола расположены на слишком большом расстоянии друг от друга , то можно поступить следующим образом. Самый правильный вариант: смонтировать сначала первый слой лаг, а затем сверху в перпендикулярном направлении уложить второй, но с уже необходимым интервалом между брусками.

Также можно попробовать сократить расстояние путем закрепления лаг не к одной стороне балки, а сразу к обеим.

Третьим способом является установка более толстых брусков и (или) листов напольного покрытия, например, фанеры или твердых ДВП .

3.2. Вариант 2: установка лаг на плоское основание пола

Если деревянные бруски будут укладываться на бетонное основание, то сначала необходимо сделать гидро- и пароизоляцию конструкции. Для этого следует настелить по всей поверхности с небольшим нахлестом на стены полиэтиленовую пленку толщиной 100-200 мкрн. Это предотвратит появление сырости внутри пола в процессе эксплуатации.

Далее приступают к установке самих лаг. Но для начала под каждую из них рекомендуется подложить звукоизоляционную прокладку из технической пробки или вспененного полиэтилена толщиной 1-3 см .

В случае если уложенные бруски образуют неровную поверхность, то их требуется выровнять с помощью подкладок . Для этого используются куски фанеры или специальные пластиковые клинья (применять более мягкие материалы, например, ДВП или ДСП не рекомендуется).

Подкладки скрепляются с лагами (а не с основанием пола!) при помощи гвоздей или саморезов, которые вбиваются в брусок под углом. При этом нельзя допускать соединения самих лаг с основой через саморезы или гвозди.

Вообще следует помнить, что вся конструкция пола на лагах не должна быть жестко связана с основанием, иначе ни о какой звукоизоляции в помещении не может быть и речи. Но и укладывать бруски непосредственно на мягкий утеплитель тоже нельзя, иначе это постепенно приведет к разрушению напольного покрытия. Правильная технология монтажа пола на лагах заключается в их установке на твердое основание без жесткого закрепления . Это обеспечит устойчивость, износостойкость и долговечность конструкции.

3.3. Вариант 3: установка регулируемых лаг

Данный способ очень похож на второй вариант, но с тем лишь отличием, что вместо обычных брусков используются специальные лаги с отверстиями для пластмассовых втулок, которые используются как раз для выравнивания всей поверхности. Преимуществами данного варианта является скорость и удобство монтажа, а также отсутствие необходимости использования подкладок. А минус заключается в том, что регулируемые лаги стоят несколько дороже обычных брусков.

3.4. Полезные советы

После установки лаг необходимо проверить ровность поверхности, которую они образуют. Для этого используют длинный уровень или рейку. Приложив ее поперек установленных лаг, следует посмотреть, нет ли просветов между инструментом и брусками. Если их нет – лаги установлены правильно, в противном случае требуется выровнять соответствующие бруски.

При креплении лаг на саморезы или шурупы, можно сначала засверлить места установки. Это предотвратит растрескивание материала в процессе монтажа. Сверло следует выбрать где-то на 1-2 мм меньше, чем диаметр самореза.

Для установки лаги лучше всего брать цельный материал, полностью закрывающий участок от одной стены до другой. Если же длины не хватает, то необходимо формировать лагу из нескольких брусков, плотно стыкуя их друг с другом. При этом надо учесть, что такие стыки двух смежных рядов должны быть смещены минимум на 50 см относительно друг друга.

Между торцом лаги и стеной комнаты рекомендуется оставить зазор в размере 1-2 см. Это требуется для создания температурного шва .
