Как укрепить балку перекрытия в деревянном доме. Когда нужно усиливать деревянные балки перекрытия

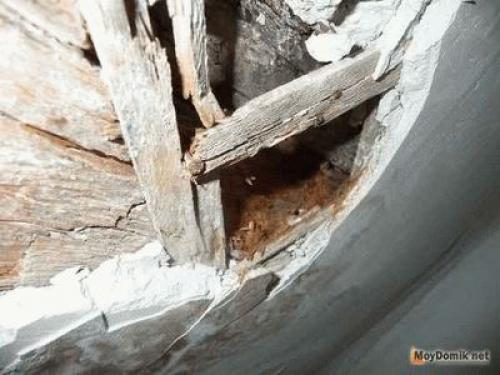

- плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
- снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
- необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.
В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( ремонт , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.
Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.
Увеличение прочности деревянной балки. Что делать если необходимо усиление деревянной балки
Строительство любых зданий должно быть основано на точном расчете всех конструкций. Только будет залогом безопасной эксплуатации сооружения. Поэтому при выборе минимального сечения деревянных элементов перекрытий необходимо принимать во внимание следующие цифры.
Но жизнь, как известно, вносит свои коррективы, поэтому достаточно часто возникает ситуация, когда необходимо выполнить усиление деревянной балки. Произойти это может по различным причинам, например в связи с увеличением нагрузки или применением недостаточно качественного материала. Существует несколько методов решения такой проблемы.
Усиление балок перекрытия с помощью несущих колонн или стоек.
Давайте для начала определимся, какого прогиба балок не стоит пугаться. Во-первых, любая балка будет иметь прогиб,
главное чтобы он не превышал допустимую норму. По действующим нормативным документам допускается прогиб деревянных балок в соотношении 1 к 300. То есть, балка длиной 7,5 метров вполне может быть прогнута на 2,5 см, это в пределах нормы. Если эта величина больше без усиления не обойтись.
Самым простым вариантом является усиление при помощи несущих стоек с подкосами или колонн. Они монтируются на несущие балки нижележащего перекрытия или специально выложенные столбы. Стойки в дальнейшем благополучно прячутся в перегородку, а колонны можно отдекорировать так, что они станут украшением интерьера.

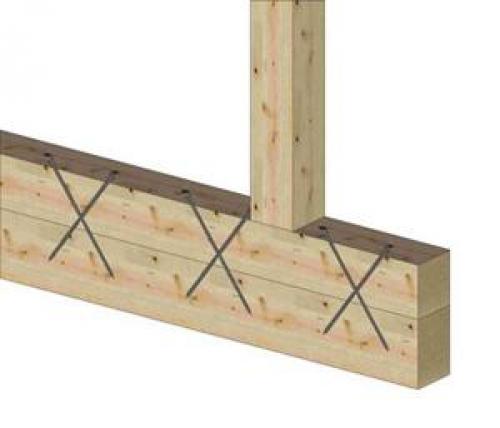

Усиление деревянных балок перекрытия увеличением сечения.
Перед тем как приступать к усилению необходимо попытаться максимально уменьшить прогиб. Выполняется это при
помощи домкратов либо других аналогичных приспособлений. Увеличить сечение балки можно как по высоте, так и по ширине. При этом стоит помнить, первый вариант более предпочтителен, так как балка сечением 300х150 будет лучше работать на изгиб чем балка 150х300, от законов механики не денешься никуда. Дублирующая балка также монтируется в гнезда, подготовленные в несущей стене. Соединение деревянных балок между собой осуществляется при помощи металлических шпилек, которые вставляются в предварительно просверленные отверстия. Вполне допустимо и усиление при помощи доски, толщина которой должна быть не менее 50 мм, хотя этот параметр уточняется расчетным путем.

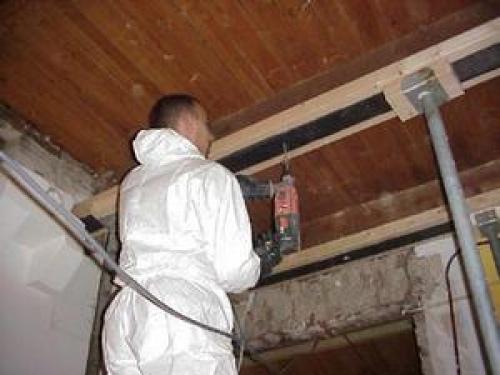

Усиление балки при помощи металла.
В принципе этот метод сходен с предыдущим, но обеспечивает большую эффективность благодаря свойствам металла. Усиление деревянной балки возможно как металлическими полосами с двух сторон, так и швеллерами. Второй вариант более предпочтителен, так как швеллер, благодаря своей форме гораздо эффективнее работает под нагрузкой.
Один из нетрадиционных методов.
Все более популярным становиться такой метод как усиление деревянных конструкций, выполняющих несущие функции, углепластиками. Его преимуществами являются:
- Простота и удобство монтажа. Вам не придется поднимать и вываживать массивные металлические или деревянные конструкции, что согласитесь не всегда удобно.
- Углепластик, являющийся композитным материалом, обладает отличными механическими характеристиками, он отлично выдерживает любые механические нагрузки.
- Крепление его к балкам осуществляется посредством специального клея, что избавит вас от необходимости применения
различного инструмента. - Наиболее целесообразно применение этого метода в случае стесненных помещений, в которых невозможно произвести увеличение сечения балки по каким бы то ни было причинам.
различного инструмента.Высокопрочное углеродистое волокно производиться в виде лент или холстов. Для усиления деревянной балки достаточно просто проклеить его в требуемое количество слоев. Монтаж проводится на эпоксидный или другой однотипный клей. По принципу действия такой метод усиления относится к армированию, полотно, приклеенное на балку, после застывания не уступает по характеристикам металлу.
Нестандартное решение вопроса.
К решению данного вопроса можно подойти и совершенно противоположной стороны. В случае возникновения проблем с балками перекрытия, попробуйте не усилить ее, а разгрузить. Для этого в перекрытие между существующими балками производиться монтаж дополнительных. При этом происходит перераспределение нагрузки, и все перекрытие продолжает работать в штатном режиме.
Ремонт деревянных балок перекрытия. Ремонт деревянных балок перекрытий своими руками
Восстановление (реставрацию, усиление) балочных перекрытий можно выполнить несколькими способами:
- Ремонт перекрытия с применением деревянных накладок.
В качестве накладки используется доска или брус. По высоте они должны быть равными высоте балки, а по ширине – равной половине ширины балки. Поскольку накладки устанавливаются по обе стороны балки, то получается, что накладки равны балке. Монтируются накладки вплотную к балке перекрытия и фиксируются болтами. Длина болта равна ширине балки и двух накладок.
Чтобы избежать повреждения накладок их следует обработать антигрибковым раствором.
Следует отметить, что лучше не выполнять ремонт деревянных балок перекрытия в местах примыкания к стене с использованием накладок. Для этих целей более подходит стальной протез.
- Ремонт с использованием протеза – полосы из стального листа или стального прутка. Их преимущество в том, что они занимают меньше места и более долговечны. Стальную накладку следует обработать антикоррозионным раствором.
Ремонт деревянных перекрытий в месте примыкания к стене выполняют следующим образом: поврежденную часть удаляют, а остаток удлиняют с использованием накладки или протеза. Далее с помощью болтов балку крепят к стене.
В случае повреждения значительного участка балки (более 2/3 длины) производится замена деревянных балок перекрытия. В противном случае, дальнейшая эксплуатация разрушенного деревянного перекрытия может привести к обрушению конструкции дома.
Все работы по ремонту должны быть выполнены с использованием сухой древесины. А использование специальных защитных растворов существенно продлит эксплуатационный период отремонтированных балок перекрытия.
