Устройство перекрытий в деревянном доме. Балочные перекрытия

Устройство перекрытий в деревянном доме. Балочные перекрытия

В перекрытиях балочного типа несущим элементом выступают балки, которые монтируются на стены с определенным шагом. Чтобы получилась полноценная горизонтальная ограждающая конструкция, на них укладываются элементы заполнения. Для устройства перекрытия могут применяться деревянные, металлические и железобетонные балки.

Из деревянных балок

В частном домостроении чаще выбираются именно деревянные балки. Но при этом нужно учитывать, что для межэтажного перекрытия максимально допустимая длина пролета составляет 5 м, для чердачного – 6 м.

Фото 10. Сооружение перекрытия в доме по деревянным балкам

Шаг между смежными брусами, так же как и их сечение, выбирается в диапазоне от 300 до 600 мм в зависимости от предполагаемых нагрузок. Глубина опирания балок вглубь стены должна составлять 120-150 мм. Часть бруса, которая будет опираться на стеновые конструкции, необходимо гидроизолировать (например, рубероидом). Все деревянные элементы перед укладкой обрабатываются антисептиками и противопожарными составами.

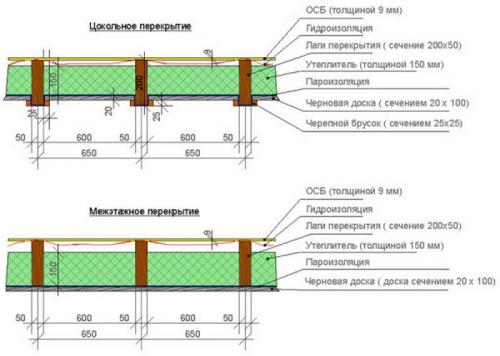

Рисунок 11. Правильный «пирог» при устройстве межэтажного и цокольного перекрытия

Преимущества:

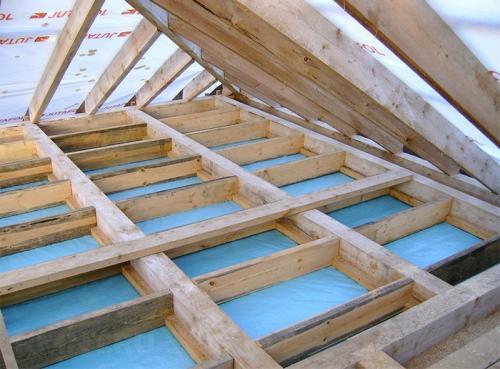

Фото 12. Конструкция чердачного перекрытия по деревянным балкам – вид сверху

Основной недостаток – склонность дерева к загниванию и поражению жуком-короедом, однако при качественной антисептической пропитке этого можно избежать. Также минусом является низкий предел огнестойкости, который можно немного увеличить с помощью обработки антипиренами. По прочности деревянное перекрытие проигрывает всем остальным.

Особенности укладки деревянных балок на стены рассмотрены в представленном ниже

Металлические балки

Перекрытия по металлическим балкам отличаются от деревянных конструкций большей надежностью и долговечностью. Несмотря на это, подобный способ не пользуется повышенным спросом у застройщиков.

Фото 13. Устройство горизонтальной конструкции по металлическим балкам

В качестве балок можно использовать швеллеры или двутавры. Они укладываются на стены по такому же принципу, что и деревянные бруса, поэтому целесообразнее применять двутавровый металлопрокат – на его полки удобнее укладывать черновые доски (накат).

Конкурентные достоинства:

• хороший предел огнестойкости;
• высокая несущая способность;
• допускается перекрытие пролетов длиной свыше 6 м;
• устойчивость к гниению.

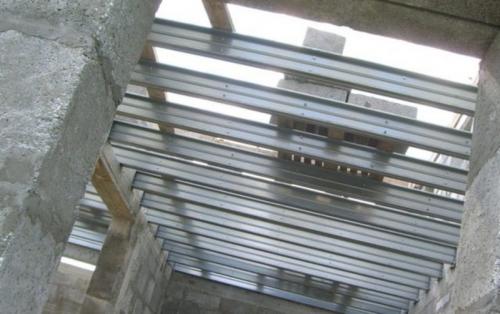

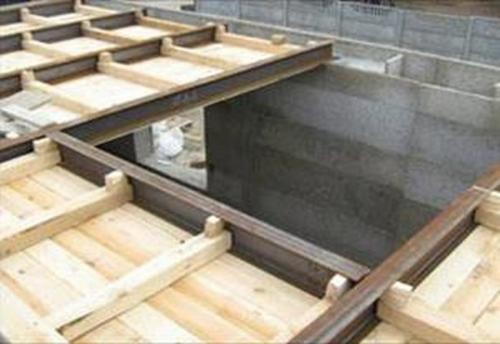

Фото 14. Сооружение наката по металлическим балкам

Из минусов следует отметить склонность к поражению коррозией в местах с повышенной влажностью, а также стоимость. Также металл обладает высокой теплопроводностью, поэтому концы проката обычно обматывают войлоком.

Из железобетонных балок

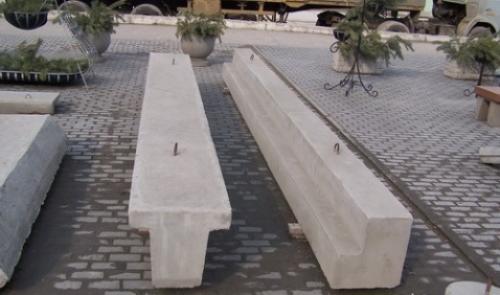

В качестве несущих элементов применяются железобетонные балки, которые монтируются с шагом от 600 до 1000 мм. Для заполнения межбалочного пространства используются плиты или блоки из легких бетонов.

Балки перекрытия в деревянном доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

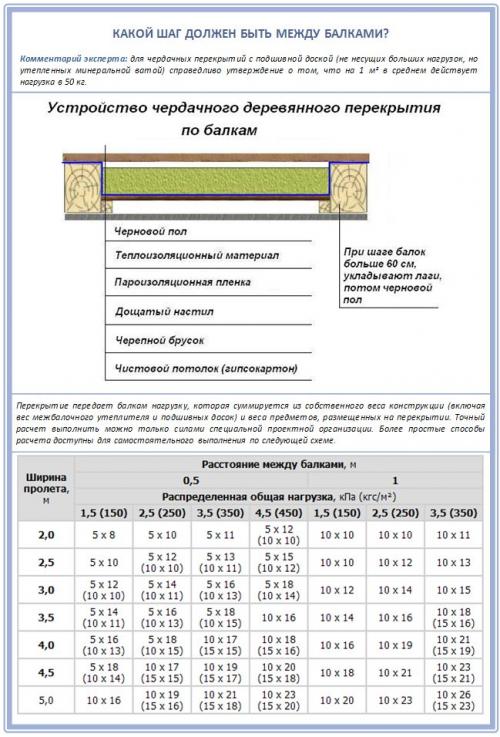

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Монтаж деревянного перекрытия. Преимущества перекрытий из дерева

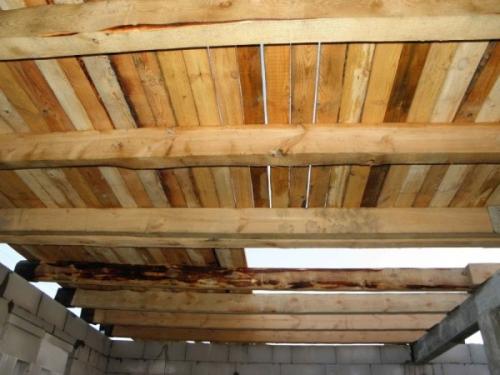

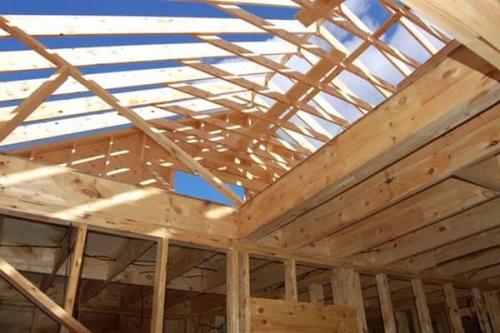

Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.

Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.

Крайне важно обеспечить качественную паропроницаемость. Поэтому при укладке на утеплитель полиэтилена, а не специальной гидропаропроницаемой мембраны, оставляют зазоры. Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами.

Еще статьи по этой теме:

Правильная конструкция стен каркасного дома

Как произвести отделку стен деревом своими руками

Как своими руками построить каркасные дома?

Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

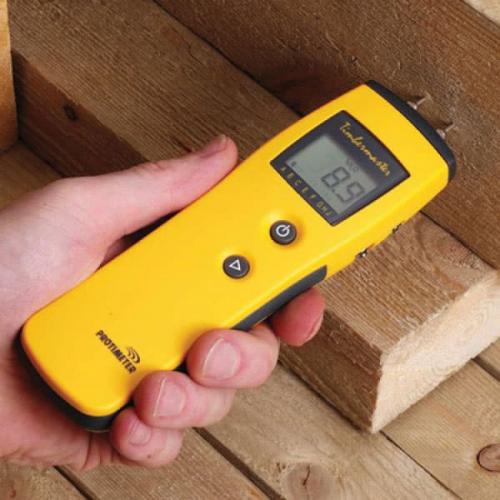

Замер влажности древесины

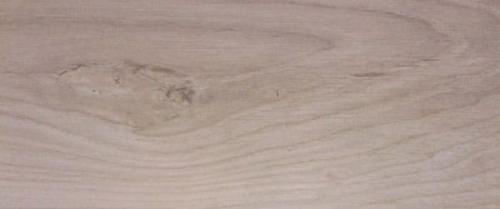

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

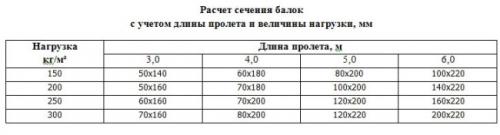

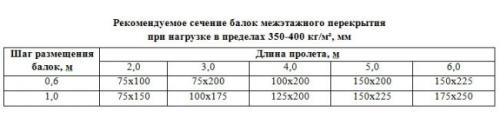

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

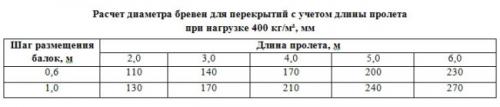

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.
